W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Hilux z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022.

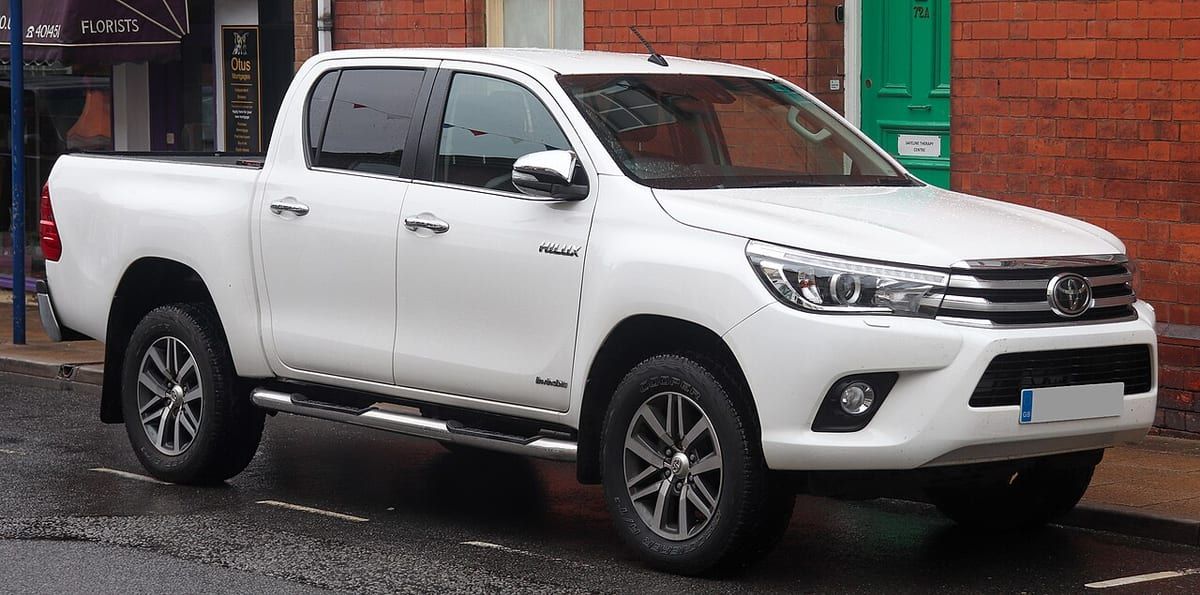

Toyota Hilux (2016-2022) to czwarta generacja popularnego pickupa japońskiego producenta samochodów Toyota. Wprowadzona na rynek w 2016 roku, ta generacja Hilux kontynuowała tradycję niezawodności, wytrzymałości i zdolności terenowych, jednocześnie wprowadzając ulepszenia w dziedzinie designu, technologii i wydajności. Oto kilka kluczowych informacji o modelu Toyota Hilux (2016-2022):

Design i Wygląd: Czwarta generacja Toyota Hilux (2016-2022) kontynuowała tendencję do bardziej nowoczesnego wyglądu. Charakteryzowała się bardziej muskularnymi proporcjami, a także atrakcyjnymi detalami stylistycznymi, które nadawały pickupowi bardziej dynamiczny i zaawansowany wygląd.

Silniki i Efektywność Paliwowa: W zależności od rynku, Hilux (2016-2022) był dostępny z różnymi opcjami silników, w tym benzynowymi i wysokoprężnymi. Technologie związane z efektywnością paliwową i emisjami były stale doskonalone, co przyczyniało się do lepszej wydajności i niższych emisji spalin.

Opcje Napędu: Hilux nadal oferował różne opcje napędu, w tym napęd na dwie lub cztery koła, co zapewniało elastyczność w różnych warunkach terenowych i użytkowych.

Wersje Nadwoziowe i Kabiny: Hilux (2016-2022) był dostępny w różnych wersjach nadwoziowych i kabinach, co umożliwiało dostosowanie do różnych potrzeb użytkownika, zarówno w codziennej jeździe, jak i pracy.

Zdolności Terenowe: Czwarta generacja Toyota Hilux nadal była ceniona za swoje zdolności terenowe, co czyniło ją popularnym wyborem dla osób lubiących terenowe przygody czy pracę w trudnych warunkach.

Technologia i Wyposażenie: Hilux (2016-2022) wprowadził nowoczesne technologie, takie jak zaawansowane systemy multimedialne, nawigację, a także ulepszone systemy bezpieczeństwa, takie jak systemy asystencji kierowcy i aktywnego bezpieczeństwa.

Toyota Hilux (2016-2022) kontynuowała tradycję jako niezawodny, trwały i wszechstronny pickup, spełniający oczekiwania zarówno użytkowników codziennych, jak i profesjonalnych. Dla wielu osób na całym świecie, Hilux pozostał niezawodnym partnerem do pracy i przygód terenowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

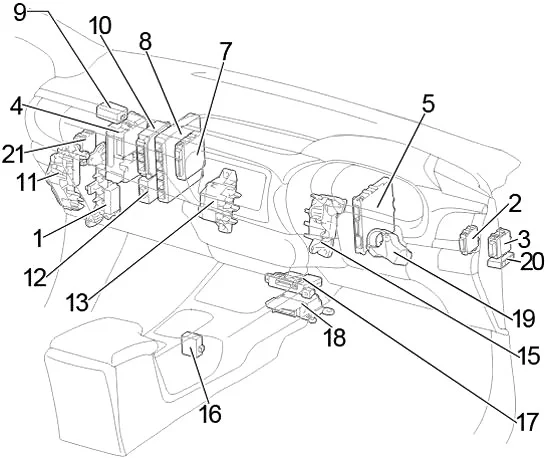

Ruch lewostronny

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników

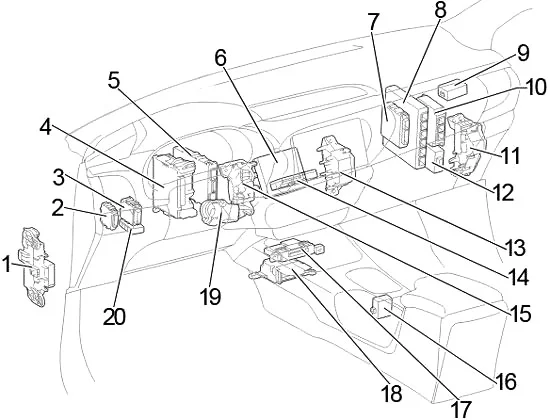

Kierownica z prawej strony

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników



  1. Skrzynka przekaźnikowa 1
  2. ECU poziomowania reflektorów
  3. ECU bramy sieciowej
  4. Skrzynka bezpieczników / ECU korpusu
  5. ECU zatrzymania i uruchomienia silnika
  6. LHD: telefon nadawczo-odbiorczy
  7. ECU sterowania 4WD
  8. ECM
  9. Odbiornik inteligentnego sterowania drzwiami (z systemem wjazdu i startu)
    Odbiornik sterowania drzwiami (bez systemu wjazdu i startu)
  10. ECU sterowania skrzynią biegów
  11. Skrzynka przekaźnikowa 2
  12. Sterownik silnika turbo
  13. Skrzynka przekaźników 3
  14. LHD: ECU nawigacji
  15. Skrzynka przekaźników 4
  16. ECU sterowania blokadą zmiany biegów (przesunięcie podłogi skrzyni biegów)
  17. Wzmacniacz klimatyzacji
  18. Czujnik poduszki powietrznej
  19. Siłownik blokady kierownicy lub górny wspornik
  20. Złącze przyłączeniowe
  21. RHD: Przekaźnik kontroli drzwi z podwójną blokadą

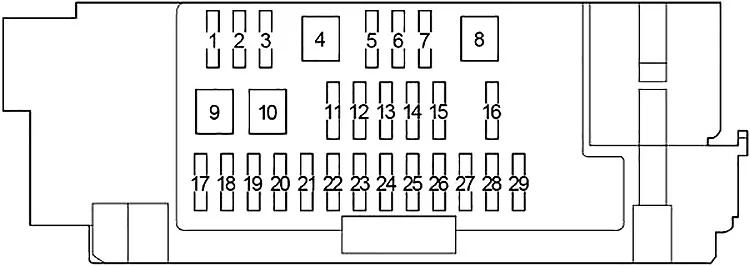

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej.

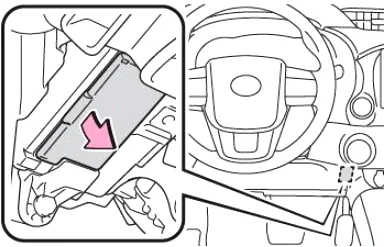

Kierownica z lewej strony:  Zdejmij pokrywę.

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników

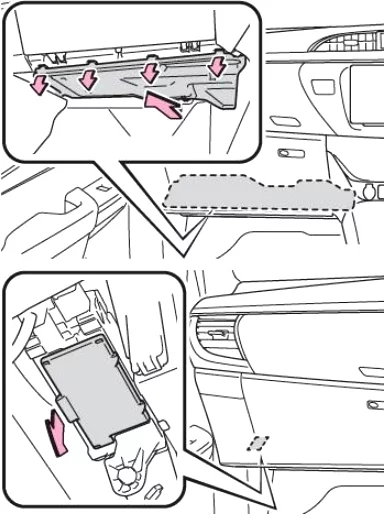

Kierownica z prawej strony:  Zdejmij pokrywę (jeśli jest w wyposażeniu) i zdejmij pokrywę.

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników



Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 Zasilanie okna
2 25 Zasilanie okna
3 25 Zasilanie okna
4 30 Zasilanie okna
5 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa
25 1GD-FTV, 2GD-FTV: ABS, klimatyzacja, wspomaganie zjazdu ze wzniesienia, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wspomaganie ruszania pod górę, TRC, VSC
6 25 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: ABS, klimatyzacja, wspomaganie zjazdu ze wzniesienia, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, wspomaganie ruszania pod górę, TRC, VSC
25 1GD-FTV, 2GD-FTV: wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa
7 10 Kierunkowskaz i światło ostrzegawcze, licznik kombinowany, kontrola zamka drzwi, system wjazdu i startu, system immobilizera, uruchamianie, blokada układu kierowniczego, zabezpieczenie przed kradzieżą, bezprzewodowa kontrola zamka drzwi
8 30 Wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, system wprowadzania i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
9 40 Klimatyzator, ładowanie
10 40 System wjazdu i startu, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
11 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: tylne światło, oświetlenie, automatyczne sterowanie światłem, ładowanie, system wjazdu i startu, przednie światło przeciwmgielne, system immobilizera, przypomnienie o kluczyku, światło Przypomnienie, tylne światło przeciwmgielne, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
10 1GD-FTV, 2GD-FTV: sterowanie zamkiem drzwi, okno zasilania, zabezpieczenie przed kradzieżą
12 10 Przednie światło przeciwmgielne, reflektor, oświetlenie, światło tylne
13 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: sterowanie zamkiem drzwi, okno zasilania, zabezpieczenie przed kradzieżą
10 1GD-FTV, 2GD-FTV: tylne światło, oświetlenie, automatyczne sterowanie oświetleniem, ładowanie, system wjazdu i startu, przednie światło przeciwmgielne, system immobilizera, przypomnienie o kluczyku, przypomnienie o świetle, tylne światło przeciwmgielne, uruchamianie, blokada kierownicy, bezprzewodowa kontrola zamka drzwi
14 10 System diagnostyki pokładowej
15 10 ABS, klimatyzacja, wspomaganie zjazdu ze wzniesienia, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, wspomaganie ruszania pod górę, system Stop & Start, TRC, VSC
16 5 Wieloportowy system wtrysku paliwa/sekwencyjny wieloportowy system wtrysku paliwa
17 5 Miernik kombinacji, napęd na 4 koła, ABS, klimatyzacja (automatyczna), system audio, ładowanie, kontrola zamka drzwi, kontrola wspomagania zjazdu, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, system wprowadzania i uruchamiania, reflektor, kontrola poziomu świateł przednich (automatyczna ), środek do czyszczenia reflektorów, kontrola wspomagania ruszania na wzniesieniu, oświetlenie, system immobilizera, oświetlenie wewnętrzne, przypomnienie o kluczyku, ostrzeżenie o opuszczeniu pasa ruchu, przypomnienie o świetle, system nawigacyjny, system przedzderzeniowy, system monitorowania widoku z tyłu, ostrzeżenie o pasach bezpieczeństwa, system SRS, uruchamianie, Blokada kierownicy, system Stop & Start, tylne światło, system telematyczny, zabezpieczenie przed kradzieżą, system ostrzegania o ciśnieniu w oponach, TRC, kierunkowskaz i światło ostrzegawcze, VSC, bezprzewodowa kontrola zamka drzwi
18 5 System poduszek powietrznych SRS
19 5 Ładowanie, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, system immobilizera, system komunikacji multipleksowej, system telematyczny
20 10 Blokada zmiany biegów
21 15 Gniazdo zasilania
22 5 System wjazdu i startu, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
23 25 Przednia wycieraczka i spryskiwacz
24 10 System audio, światło cofania, ładowanie, licznik kombinowany, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, alert o opuszczeniu pasa ruchu, system nawigacyjny, system monitorowania widoku z tyłu
25
26 10 ABS, kontrola wspomagania zjazdu, kontrola wspomagania ruszania pod górę, system Stop & Start, TRC, VSC
27 10 Klimatyzator, system audio, automatyczne sterowanie oświetleniem, ładowanie, licznik kombinacji, kontrola zamka drzwi, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, system wjazdu i startu, przednie światło przeciwmgielne, reflektor, kontrola poziomu świateł przednich (automatyczna), reflektor Środek czyszczący, oświetlenie, system immobilizera, oświetlenie wewnętrzne, ogrzewanie lusterek, system komunikacji multipleksowej, system nawigacji, gniazdo zasilania, zasilanie okna, tylne światło przeciwmgielne, system monitorowania widoku z tyłu, tylne okno odmgławiacz, ostrzeżenie o pasach bezpieczeństwa, SRS, uruchamianie, blokada układu kierowniczego, System Stop & Start, tylne światło, zabezpieczenie przed kradzieżą, system ostrzegania o ciśnieniu w oponach, bezprzewodowa kontrola zamka drzwi
28 15 Przednia wycieraczka i spryskiwacz
29 10 Ładowanie, blokada zmiany biegów
Zobacz także:  Toyota FJ Cruiser (2006-2007) - schematy bezpieczników i przekaźników

Skrzynka przekaźnikowa 1

Wymontować nakładkę na progi drzwi kierowcy (pojazdy z kierownicą po lewej stronie) lub nakładkę na progi drzwi pasażera z przodu (pojazdy z kierownicą po prawej stronie).

Zdejmij nakrętkę i boczny panel osłony.

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 Sterownik pompy mocznika ECU
2 20 Sterownik pompy mocznika ECU
3 20 Czujnik tlenków azotu
4 7,5 Sterownik pompy mocznika ECU
5 10 Podgrzewacz lusterek, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa
6 10 Tylne światło przeciwmgielne
7 15 Odmrażacz do wycieraczek przedniej szyby
8 25 Odmgławiacz tylnej szyby, ogrzewanie lusterek, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa
Przekaźnik
R1 Pompa mocznika (DCU-MAIN)
R2 Czujnik tlenków azotu (NOX PM)
R3 Odmrażacz do wycieraczek przedniej szyby (DEICER)
R4 Tylne światło przeciwmgielne (FOG RR)
R5
R6 Falownik (INV)
R7 Odmgławiacz tylnej szyby, ogrzewanie lusterek (DEF)
Zobacz także:  Toyota Verso (AR20) (2009-2017) - schematy bezpieczników i przekaźników

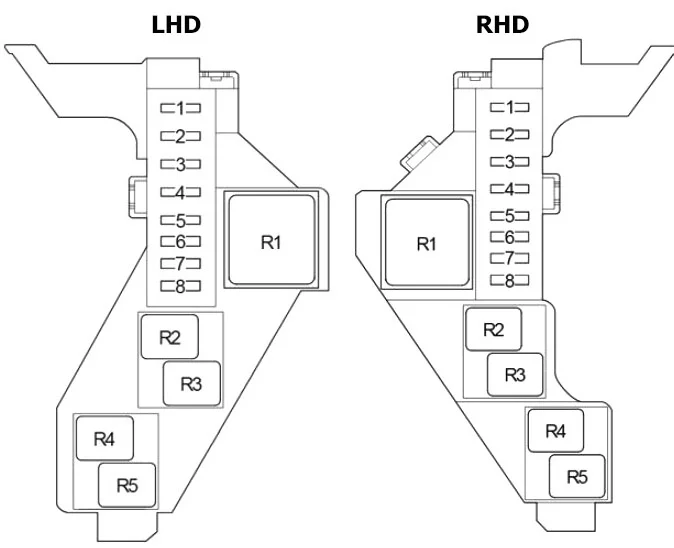

Skrzynka przekaźnikowa 2

Wyjmij schowek (wyciągnij amortyzator boczny) i zdejmij pokrywę.

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 4WD, ABS, klimatyzacja, system audio, ładowanie, zegar, licznik kombinacji, kontrola zamka drzwi, kontrola wspomagania zjazdu, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, system wjazdu i startu, reflektor, kontrola poziomu świateł przednich (automatyczna) , środek do czyszczenia reflektorów, kontrola wspomagania ruszania pod górę, oświetlenie, system immobilizera, oświetlenie wewnętrzne, przypomnienie o kluczyku, ostrzeżenie o opuszczeniu pasa ruchu, przypomnienie o świetle, system komunikacji multipleksowej, system nawigacyjny, system przedzderzeniowy, system monitorowania widoku z tyłu, lusterko zdalnego sterowania, Ostrzeżenie pasa bezpieczeństwa, SRS, system uruchamiania, blokada układu kierowniczego, system Stop & Start, tylne światło, system telematyczny, system odstraszający przed kradzieżą, system ostrzegania o ciśnieniu w oponach, TRC, kierunkowskaz i światło ostrzegawcze, VSC, bezprzewodowa kontrola zamka drzwi
2 10 Klimatyzator (ręczny)
3 10 Wieloportowy system wtrysku paliwa/sekwencyjny wieloportowy system wtrysku paliwa
4 7,5 Rozruch, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa
5
6 20 4WD
7 15 Przed sierpniem 2017 r.:  Podgrzewanie siedzeń
15 Od sierpnia 2017 r.:  Podgrzewanie siedzeń
8 10 Klimatyzator, alert o opuszczeniu pasa ruchu, system przedkolizyjny
Przekaźnik
R1 Podgrzewacz (HTR)
R2 Zapłon (IG1 №2)
R3 Zapłon (IG2)
R4 LHD: podgrzewana kierownica (STRG HTR)
R5 Klimatyzator (KOMP klimatyzacji)

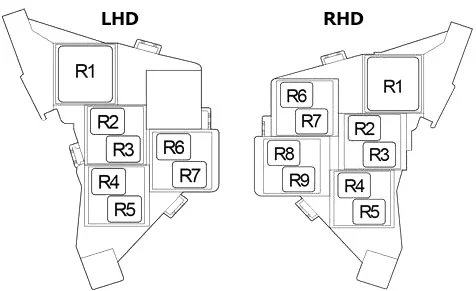

Skrzynka przekaźników 3

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 Grzałka PTC (PTC HTR №1)
R2 Grzałka PTC (PTC HTR №3)
R3 Grzałka PTC (PTC HTR №2)
R4 Podgrzewacz lepki (lepki)
R5
R6 Zamek drzwi (D/L №1)
R7 Zamek drzwi (D/L №2)
R8 RHD: Zamek drzwi (D/L №2)
R9 RHD: –

Skrzynka przekaźników 4

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 Światła do jazdy dziennej (DRL)
R2 Zabezpieczenie przed kradzieżą (S-HORN)
R3 Przednie światła przeciwmgielne (FOG FR)
R4 Światło tylne
R5 Oświetlenie wnętrza (DOME CUT)
R6 Zapłon (IG1 №1)

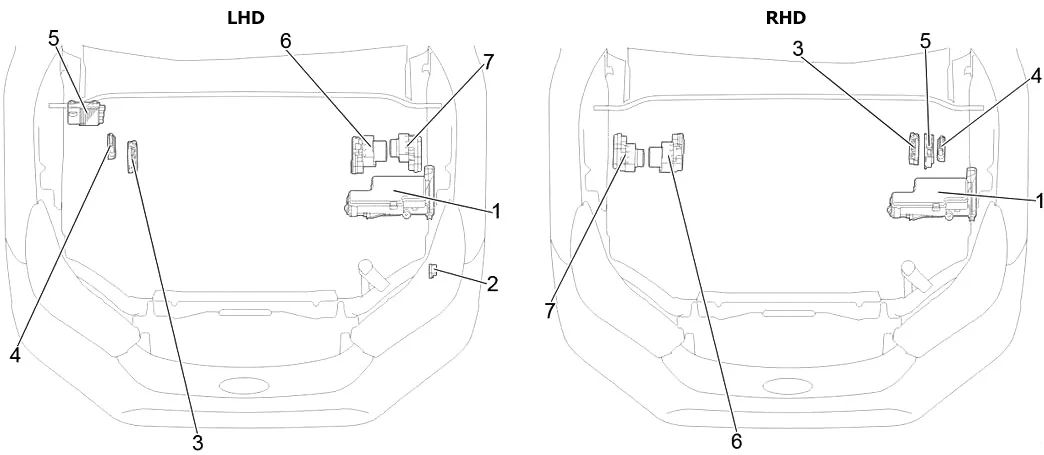

Komora silnika

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. LHD: Przekaźnik sterujący czyszczenia reflektorów
  3. Kontroler świec żarowych
  4. Sterownik sterowania wtryskiem powietrza
  5. Sterownik wtryskiwacza
  6. Siłownik hamulca (z VSC)
  7. Siłownik hamulca (bez VSC)

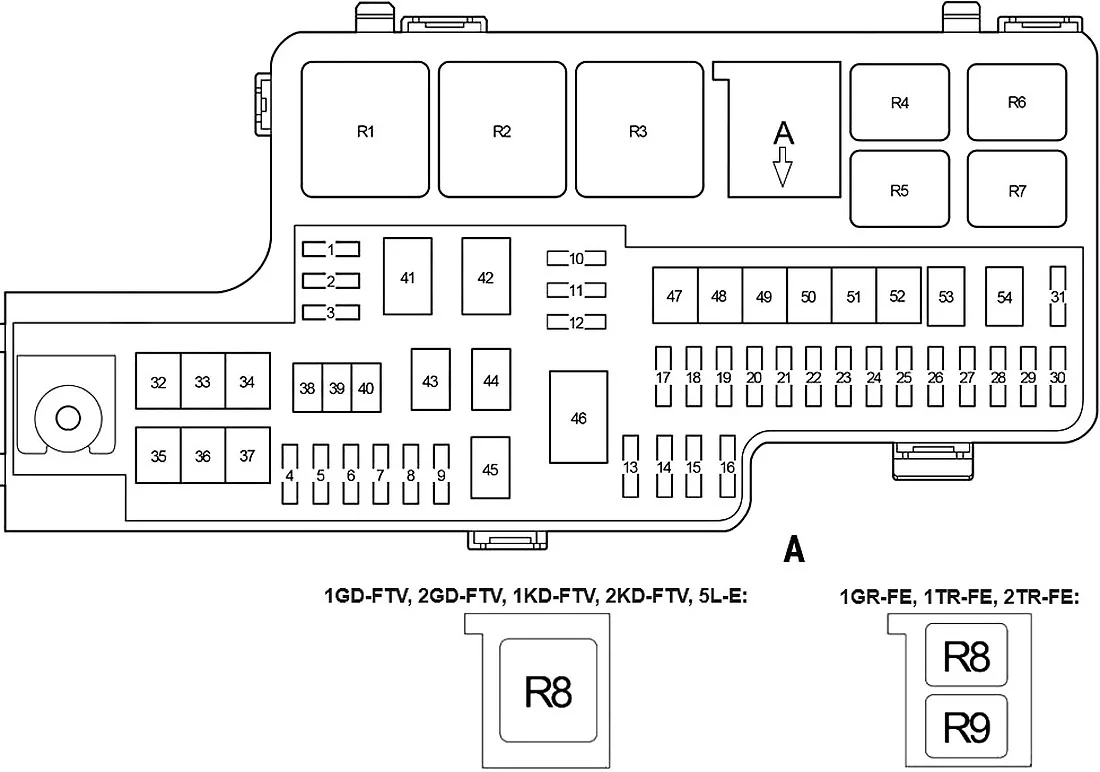

Schemat skrzynki bezpieczników w komorze silnika

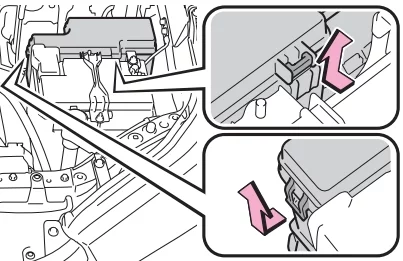

Wciśnij wypustkę i pociągnij zwolnienie blokady, a następnie zdejmij pokrywę.

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników

Toyota Hilux (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2
3
4 20 Gniazdo zasilania (przetwornica napięcia)
5 10 Podwójne blokowanie
6
7 10 Od sierpnia 2017 r.: światło stopu, ABS, TRC, VSC, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, ładowanie, wspomaganie zjazdu ze wzniesienia, system wjazdu i ruszania, system wspomagania ruszania pod górę, system immobilizera, blokada zmiany biegów, uruchamianie, Blokada kierownicy, bezprzewodowa kontrola zamka drzwi
8 10 Przed sierpniem 2017 r.: światło stopu, ABS, TRC, VSC, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, ładowanie, wspomaganie zjazdu ze wzniesienia, system wjazdu i ruszania, system wspomagania ruszania pod górę, system immobilizera, blokada zmiany biegów, uruchamianie, Blokada kierownicy, bezprzewodowa kontrola zamka drzwi
10 Od sierpnia 2017: Podgrzewana kierownica
9 10 4WD
10 10 4WD, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, ABS, klimatyzacja (automatyczna), system audio, ładowanie, zegar, licznik kombinacji, kontrola zamka drzwi, podwójna blokada, kontrola wspomagania zjazdu, system wjazdu i startu, reflektor, reflektor Kontrola poziomu wiązki (automatyczna), środek do czyszczenia reflektorów, kontrola wspomagania ruszania na wzniesieniu, oświetlenie, system immobilizera, oświetlenie wewnętrzne, przypomnienie o kluczyku, ostrzeżenie o opuszczeniu pasa ruchu, przypomnienie o świetle, system nawigacyjny, system przedzderzeniowy, system monitorowania widoku z tyłu, ostrzeżenie o pasach bezpieczeństwa , SRS, rozruch, blokada kierownicy, system stop & start, tylne światło, system telematyczny, zabezpieczenie przed kradzieżą, system ostrzegania o ciśnieniu w oponach, TRC, kierunkowskaz i światło ostrzegawcze, VSC, bezprzewodowa kontrola zamka drzwi
11 20 System audio, system nawigacji, system monitorowania widoku z tyłu
12 10 System immobilizera, system wprowadzania i uruchamiania, oświetlenie wewnętrzne, uruchamianie, blokada układu kierowniczego, zabezpieczenie przed kradzieżą, bezprzewodowa kontrola zamka drzwi
13 10 Reflektor prawy (światła mijania)
14 10 Reflektor lewy (światła mijania), kontrola poziomu świateł przednich, środek do czyszczenia reflektorów
15 10 Reflektor prawy (światła drogowe)
16 10 Reflektor lewy (światła drogowe)
17 7,5 Odstraszający kradzież
18 7,5 System telematyczny
19 10 Klakson, system wprowadzania i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, zabezpieczenie przed kradzieżą, bezprzewodowa kontrola zamka drzwi
20 7,5 Wieloportowy system wtrysku paliwa/sekwencyjny wieloportowy system wtrysku paliwa
21 7,5 Ładowanie
22 7,5 System wjazdu i startu, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
23 10 Klimatyzator (automatyczny), wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, system wprowadzania i uruchamiania, system immobilizera, ogrzewanie lusterek, system komunikacji multipleksowej, uruchamianie, blokada układu kierowniczego, zabezpieczenie przed kradzieżą, bezprzewodowa kontrola zamka drzwi
24 20 1GR-FE, 1TR-FE, 2TR-FE: czujnik stosunku paliwa do powietrza
25 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa
25 10 Wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, system wprowadzania i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
26 15 1GR-FE, 1TR-FE, 2TR-FE: Miernik kombinowany, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, zapłon
30 2GD-FTV z systemem Stop & Start: system wjazdu i startu, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
27 10 System wjazdu i startu, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
28 25 Automatyczne sterowanie oświetleniem, sterowanie zamkiem drzwi, system wjazdu i rozruchu, przednie światło przeciwmgielne, reflektor, oświetlenie, system immobilizera, oświetlenie wewnętrzne, okno zasilania, tylne światło przeciwmgielne, uruchamianie, blokada układu kierowniczego, tylne światło, zabezpieczenie przed kradzieżą, bezprzewodowa kontrola zamka drzwi
29
30 30 „ECU-B №1”, „RADIO”, „KOPUŁKA” Bezpieczniki
31 7,5 ECU wykrywania pasażerów
32 30 Przed sierpniem 2017: Zasilanie okna
30 Od sierpnia 2017: Zasilanie okna
33 30 Grzałka PTC
34
35 50 ABS, TRC, VSC, kontrola wspomagania zjazdu, kontrola wspomagania ruszania pod górę
36 30 ABS, TRC, VSC, kontrola wspomagania zjazdu, kontrola wspomagania ruszania pod górę
37 30 „IG1 nr 2” Przekaźnik: „4WD-IG”, „S/HTR”, „S/HTR/S/VENT”, „IG1 nr 5” Bezpieczniki
38
39
40 50 Grzałka PTC
41 80 System poświaty
42 60 „EFI-SIEDZIBA №1” Przekaźnik, „EFI-SIEDZIBA №2” Przekaźnik, „EFI-SIEDZIBA №1”, „EFI-SIEDZIBA №2”, „TURN&HAZ”, „ETCS”, „EFI №1”, „AM2 Bezpieczniki №2”
43 30 Środek do czyszczenia reflektorów
44 30 Klimatyzator, grzałka PTC, elektryczny wentylator chłodzący
45 50 Przekaźnik „DEF”, „DEF”, „FOG RR”, „DEICER”, „DEF-S” Bezpieczniki
46 140 Przekaźnik „P/W”, Przekaźnik „ACC”, „R/B FLOOR-ALT”, „R/BI/P-ALT”, „4WD-ALT”, „INV”, „ABS №1”, „ABS № 2”, „STOP”, „P/ Seat ”, „P/ Seat (D)”, „H-LP CLN”, „STRG HTR”, „ECU-ALT №1”, „PTC HTR №1”, „ PTC HTR №2”, „CDS FAN/PTC HTR №3”, „HTR”, „DOOR P/L”, „DRZWI №1”, „DRZWI P/R”, „DRZWI №2”, „FOG FR/ DRL”, „TAIL”, „OBD”, „ECU-ALT №2”, „AM1”, „P/OUTLET №1”, „SFT LOCK-ACC” Bezpieczniki
47 40 System Start&Stop
48
49 40 System Start&Stop
50 30 1GR-FE, 1TR-FE, 2TR-FE: system wjazdu i startu, system immobilizera, rozruch, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
50 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: system wjazdu i startu, system immobilizera, rozruch, blokada kierownicy, bezprzewodowa kontrola zamka drzwi
51
52
53 50 Pompa powietrza
50 Przekaźnik „DCU-MAIN”, „DCU №1”, „DCU №2”, „DCU-B”, „NOX PM” Bezpieczniki
54 40 Przekaźnik „H-LP”, Przekaźnik „DIMMER”, „H-LP LH-LO”, „H-LP RH-LO”, „H-LP LH-HI”, „H-LP RH-HI” Bezpieczniki
Przekaźnik
R1 Opornik
R2 Reflektor (H-LP)
R3 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Rozrusznik (ST №1)
R4 1GR-FE, 1TR-FE, 2TR-FE: Rozrusznik (ST №1)
2GD-FTV z systemem Stop & Start: Rozrusznik (ST №2)
R5 Światła stopu / elektryczny wentylator chłodzący (STOP/CDS FAN)
R6 1GR-FE, 1TR-FE, 2TR-FE: Wtryskiwacz paliwa (INJ)
1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: sterownik wtryskiwacza (EDU)
R7 Klakson
R8 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: system świecenia (GLOW)
1GR-FE, 1TR-FE, 2TR-FE: Pompa paliwa / pompa powietrza (FUEL PMP/AIR PMP HTR)
R9 1GR-FE, 1TR-FE, 2TR-FE: Czujnik stosunku powietrza do paliwa (A/F HTR)
