Toyota Prius (XW50) (2015-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Prius (XW50) z lat: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.

Toyota Prius (XW50) to czwarta generacja popularnego hybrydowego samochodu osobowego marki Toyota. Model ten został wprowadzony na rynek w 2015 roku i kontynuował dziedzictwo jako wydajny i ekologiczny samochód hybrydowy. Oto kilka kluczowych informacji na temat Toyota Prius (XW50):

Zaawansowana Technologia Hybrydowa: Toyota Prius (XW50) wykorzystuje zaawansowaną technologię hybrydową, która łączy silnik spalinowy z silnikiem elektrycznym. To pozwala na wydajniejszą jazdę, mniejsze zużycie paliwa oraz niższe emisje spalin w porównaniu do konwencjonalnych samochodów spalinowych.

Design Ekologiczny: Toyota Prius (XW50) ma charakterystyczny, aerodynamiczny design, który pomaga w osiągnięciu lepszej wydajności paliwowej. Wygląd jest futurystyczny, a sylwetka przyciąga uwagę.

Efektywność Paliwowa: Prius słynie z osiągania znacznie lepszej efektywności paliwowej niż tradycyjne samochody spalinowe. Dzięki technologii hybrydowej możliwe jest częste korzystanie z trybu jazdy na silniku elektrycznym, co przyczynia się do mniejszego zużycia paliwa.

Wysoka Jakość Wnętrza: Wnętrze Priusa (XW50) jest zaprojektowane z myślą o funkcjonalności i wygodzie. Materiały o wysokiej jakości, ergonomiczne ustawienie elementów i nowoczesne technologie tworzą przestrzeń atrakcyjną dla kierowców i pasażerów.

Innowacyjne Technologie: Wewnątrz Priusa znajdziemy różne innowacyjne funkcje, takie jak systemy multimedialne, nawigacja, systemy bezpieczeństwa, a także możliwość monitorowania zużycia energii oraz tryby jazdy.

Zrównoważony Ślad Środowiskowy: Dzięki swojej naturze hybrydowej, Toyota Prius (XW50) przyczynia się do redukcji emisji gazów cieplarnianych i zmniejszenia wpływu na środowisko.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

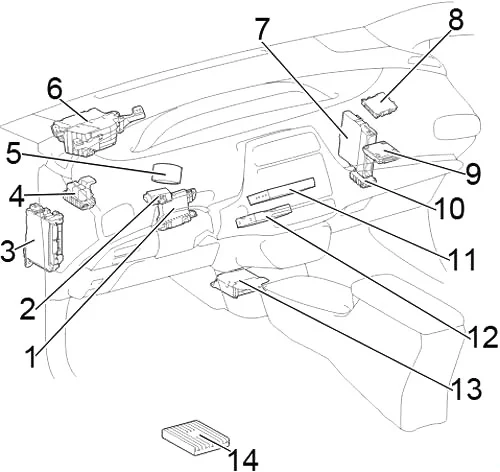

Ruch lewostronny

Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników

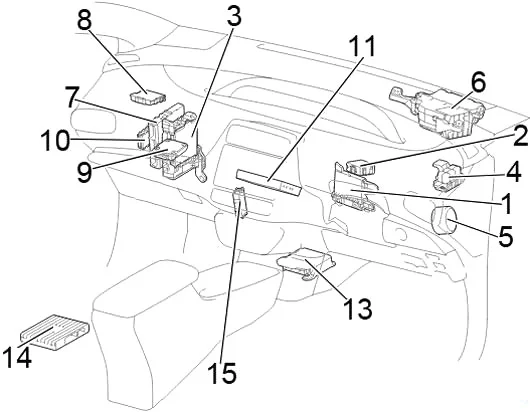

Kierownica z prawej strony

Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników



  1. Wzmacniacz klimatyzacji
  2. Przekaźnik wycieraczek szyby przedniej
  3. Skrzynka bezpieczników / ECU korpusu głównego
  4. Skrzynka przekaźnikowa
  5. ECU wspomagania kierownicy
  6. Kombinowany miernik lustrzany ECU
  7. ECU sterowania pojazdem hybrydowym
  8. Ostrzeżenie o odprawie ECU
  9. ECU wspomagania jazdy
  10. ECU bramy sieciowej
  11. ECU nawigacji
  12. LHD: Transceiver telematyczny
  13. ECU poduszki powietrznej
  14. Wzmacniacz komponentowy stereo
  15. RHD: Przekaźnik kontroli drzwi z podwójną blokadą

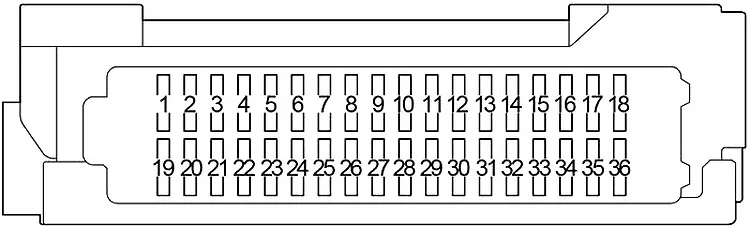

Schemat skrzynki bezpieczników w przedziale pasażerskim

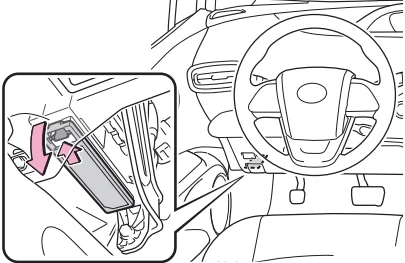

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej. Zdejmij pokrywę (najpierw zdejmij pokrywę w pojazdach RHD). Upewnij się, że naciskasz pazur podczas demontażu lub instalacji.

Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników



Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników



Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników

Numer Bezpiecznik Ampery [A] Opis
1 ECU-B №2 7,5 Klimatyzator, tempomat, kontrola zamka drzwi, osłona kratki, system hybrydowy, system komunikacji multipleksowej (CAN), okno zasilania, lusterko zdalnego sterowania, system kontroli zmiany biegów, system odstraszający przed kradzieżą, system ostrzegania o ciśnieniu w oponach, system powiadamiania o bliskości pojazdu
2 ECU-B №1 5 Otwieranie tylnych drzwi, tempomat, system wjazdu i startu, system hybrydowy, system immobilizera, system kontroli zmiany biegów, uruchamianie, blokada układu kierowniczego, system powiadamiania o bliskości pojazdu, bezprzewodowa kontrola zamka drzwi
3 D/L 20 Sterowanie zamkiem drzwi, mechanizm otwierania tylnych drzwi, system wprowadzania i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
4 STOP 7,5 Światło stopu, ABS, mechanizm otwierania tylnych drzwi, tempomat, dynamiczny tempomat radarowy, system wjazdu i startu, system hybrydowy, system immobilizera, system kontroli zmiany biegów, uruchamianie, blokada układu kierowniczego, TRC, system powiadamiania o bliskości pojazdu, VSC, bezprzewodowa kontrola zamka drzwi
5 AM2 7,5 Otwieranie tylnych drzwi, system wjazdu i startu, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
6 HAZ 10 Kierunkowskaz i światło ostrzegawcze, mechanizm otwierania tylnych drzwi, licznik kombinacji, system wjazdu i startu, system immobilizera, system uruchamiania, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
7 PŁYTA 5 Oświetlenie, tylne światło
8 TAIL 10 Światło tylne, tylne światło przeciwmgielne, przednie światło przeciwmgielne, oświetlenie
9 DRZWI 20 Zasilanie okna
10 DRZWI P/P 20 Zasilanie okna
11 P/WYJŚCIE №1 15 Gniazdo zasilania
12  –
13 WASHER 15 Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz
14 WYCIERACZKA TYŁ 15 Tylna wycieraczka i spryskiwacz
15 ECU-IG1 №4 10 ABS, klimatyzacja, system audio, automatyczne lusterko EC odporne na odblaski, automatyczne sterowanie oświetleniem, mechanizm otwierania tylnych drzwi, system monitorowania tylnej prowadnicy, system monitorowania martwego pola, licznik kombinacji, tempomat, kontrola zamka drzwi, podwójna blokada, dynamiczny tempomat radarowy , system wjazdu i startu, przednie światło przeciwmgielne, przednia wycieraczka i spryskiwacz (z automatycznym systemem wycieraczek), reflektor, kontrola poziomu świateł przednich, system hybrydowy, oświetlenie, system immobilizera, inteligentny asystent parkowania, oświetlenie wewnętrzne, alarm o zjechaniu z pasa ruchu, światła automatyczne System wyłączania, sygnalizacja świetlna, ogrzewanie lusterek, system komunikacji multipleksowej (CAN), system nawigacyjny, okno zasilania, system bezpieczeństwa przedzderzeniowego, tylne światło przeciwmgielne, system monitorowania widoku z tyłu (wbudowany wzmacniacz), odmgławiacz tylnej szyby, pilot zdalnego sterowania Lusterko kontrolne, ostrzeżenie o pasach bezpieczeństwa, Ogrzewanie siedzenia, system kontroli zmiany biegów, dach przesuwny, rozruch, blokada kierownicy, tylne światło, zabezpieczenie przed kradzieżą, system ostrzegania o ciśnieniu w oponach, TRC, system powiadamiania o bliskości pojazdu, VSC, bezprzewodowa kontrola zamka drzwi
16 BKUP LP 7,5 Światło cofania, system audio, system monitorowania tylnej prowadnicy, system nawigacji, system monitorowania widoku z tyłu (wbudowany wzmacniacz)
17 ECU-IG1 №2 5 ABS, TRC, VSC
18  –
19 MGŁA RR 7,5 Tylne światło przeciwmgielne
20 OBD 7,5 System diagnostyki pokładowej
21 KOPUŁA 7,5 Oświetlenie wewnętrzne, mechanizm otwierania tylnych drzwi, system wprowadzania i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
22 DRZWI TYLNE 7,5 Otwieranie tylnych drzwi, system wjazdu i startu, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
23  –
24 ECU-DCC №2 10 ABS, klimatyzacja, system audio, automatyczne sterowanie oświetleniem, mechanizm otwierania tylnych drzwi, system monitorowania tylnej prowadnicy, licznik kombinacji, tempomat, kontrola zamka drzwi, podwójna blokada, dynamiczny tempomat radarowy, sterowanie silnikiem, system wjazdu i rozruchu, EPS, przód Światło przeciwmgielne, otwieracz pokrywy paliwa, osłona kratki, reflektor, kontrola poziomu świateł przednich, system hybrydowy, oświetlenie, system immobilizera, inteligentny asystent parkowania, oświetlenie wewnętrzne, alarm o zjechaniu z pasa ruchu, system automatycznego wyłączania świateł, przypomnienie o świetle, system nawigacyjny, szyba elektryczna , System bezpieczeństwa przedzderzeniowego, tylne światło przeciwmgielne, system monitorowania widoku z tyłu (wbudowany wzmacniacz), lusterko zdalnego sterowania, Ostrzeżenie pasa bezpieczeństwa, system kontroli zmiany biegów, dach przesuwny, SRS, system uruchamiania, blokada kierownicy, tylne światło, system telematyczny, system odstraszający przed kradzieżą, system ostrzegania o ciśnieniu w oponach, TRC, kierunkowskaz i światło ostrzegawcze o niebezpieczeństwie, system powiadamiania o bliskości pojazdu, VSC, system bezprzewodowej ładowarki , Bezprzewodowa kontrola zamka drzwi, bezprzewodowa kontrola zamka drzwi
25 ECU-DCC №1 5 ABS, TRC, VSC
26 RADIO 15 System audio, system monitorowania tylnego przewodnika, system nawigacji, system monitorowania widoku z tyłu (wbudowany wzmacniacz)
27 DRZWI P/L 20 Zasilani okna
28  –
29  –
30  –
31 ECU-ACC 5 ABS, klimatyzacja, system audio, automatyczne sterowanie oświetleniem, otwieranie tylnych drzwi, system monitorowania tylnej prowadnicy, licznik kombinacji, kontrola zamka drzwi, podwójna blokada, system wjazdu i startu, przednie światło przeciwmgielne, reflektor, kontrola poziomu świateł przednich, oświetlenie, immobilizer System, oświetlenie wewnętrzne, system automatycznego wyłączania światła, przypomnienie o świetle, system komunikacji multipleksowej (CAN), system nawigacji, gniazdo zasilania, okno zasilania, tylne światło przeciwmgielne, system monitorowania widoku z tyłu (wbudowany wzmacniacz), lusterko zdalnego sterowania, Ostrzeżenie o pasach bezpieczeństwa, przesuwany dach, uruchamianie, blokada kierownicy, tylne światło, system telematyczny, zabezpieczenie przed kradzieżą, system ostrzegania o ciśnieniu w oponach, TRC, VSC, system bezprzewodowej ładowarki, bezprzewodowa kontrola zamka drzwi
32 ECU-IG1 №3 7,5 Klimatyzator, dynamiczny tempomat radarowy, reflektor, kontrola poziomu świateł przednich, oświetlenie, ostrzeżenie o opuszczeniu pasa ruchu, ogrzewanie lusterek, system bezpieczeństwa przedzderzeniowego, odmgławiacz tylnej szyby, tylne światło
33 EPS-IG1 5 EPS
34 A/BAG-IG2 10 SRS, ostrzeżenie o pasach bezpieczeństwa
35 MIERNIK-IG2 5 ABS, klimatyzacja, system audio, automatyczne sterowanie oświetleniem, otwieranie tylnych drzwi, system monitorowania tylnej prowadnicy, licznik kombinowany, tempomat, dynamiczny tempomat radarowy, sterowanie silnikiem, system wjazdu i rozruchu, EPS, przednie światło przeciwmgielne, otwieracz pokrywy paliwa, Maskownica kratki, reflektor, kontrola poziomu świateł przednich, system hybrydowy, oświetlenie, system immobilizera, inteligentny asystent parkowania, alarm o zjechaniu z pasa ruchu, system automatycznego wyłączania światła, przypomnienie o świetle, system nawigacyjny, okno elektryczne, system bezpieczeństwa przedzderzeniowego, tylne światło przeciwmgielne , System monitora cofania (wbudowany wzmacniacz), Ostrzeżenie pasa bezpieczeństwa, system kontroli zmiany biegów, dach przesuwny, SRS, system uruchamiania, blokada układu kierowniczego, tylne światło, system telematyczny, system odstraszający przed kradzieżą, system ostrzegania o ciśnieniu w oponach, TRC, kierunkowskaz i światło ostrzegawcze o niebezpieczeństwie, system powiadamiania o bliskości pojazdu, VSC, bezprzewodowa kontrola zamka drzwi
36 ECU-IG2 №3 5 ABS, tempomat, dynamiczny tempomat radarowy, system hybrydowy, system komunikacji multipleksowej (CAN), system kontroli zmiany biegów, system telematyczny, TRC, system powiadamiania o bliskości pojazdu, VSC
1  –
2 MOC 30 Zasilanie okna
3 P/ Siedzisko 30 Fotel elektryczny
4 S/DACH 30 Przesuwany dach
Zobacz także:  Toyota Corolla E100 (1991-1997) - schematy bezpieczników i przekaźników

Skrzynka przekaźnikowa

Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 (R/MIR (-))
R2 (R/MIR (+))
R3 Zapłon (IG1 №4)
R4  –
R5 Przednie światło przeciwmgielne (FR FOG)
R6 RHD: odstraszający kradzież (S-HORN)

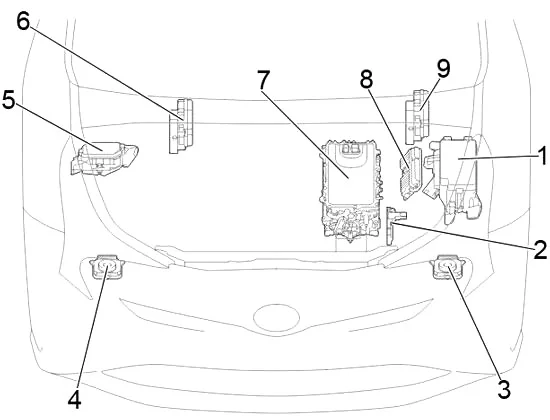

Komora silnika

Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Topliwy blok łącza
  3. ECU sterowania reflektorami (lewy)
  4. ECU sterowania reflektorami (prawy)
  5. Skrzynka przekaźnikowa
  6. RHD: Wspomaganie hamulców z pompą główną
  7. Falownik z konwerterem
  8. ECM
  9. LHD: Wspomaganie hamulców z pompą główną
Zobacz także:  Toyota Matrix E140 (2009-2014) - schematy bezpieczników i przekaźników

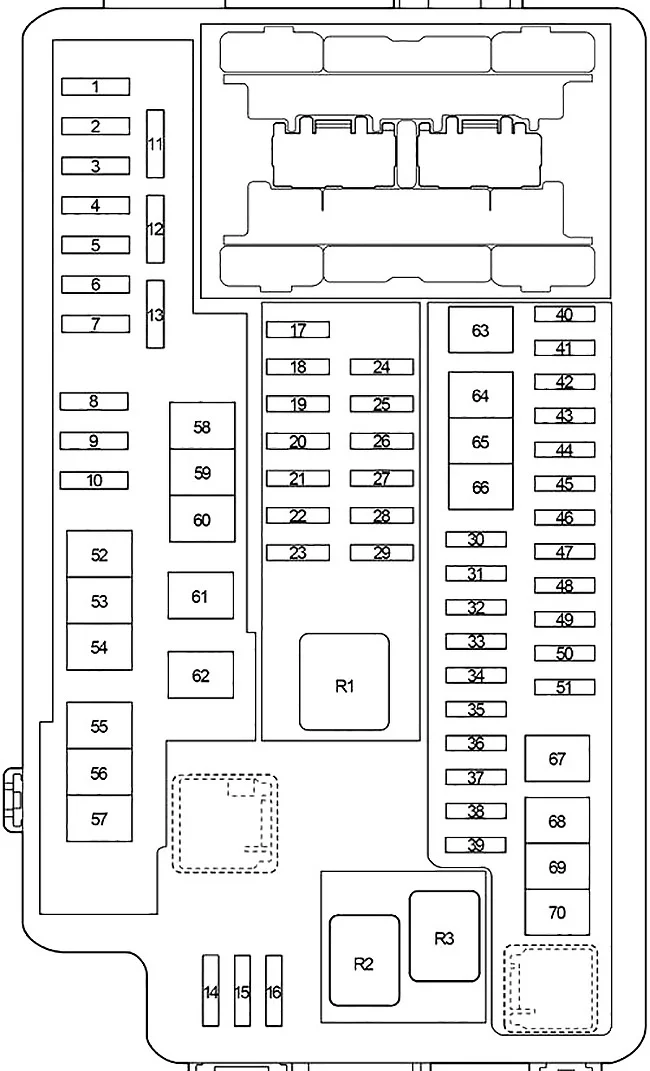

Schemat skrzynki bezpieczników w komorze silnika

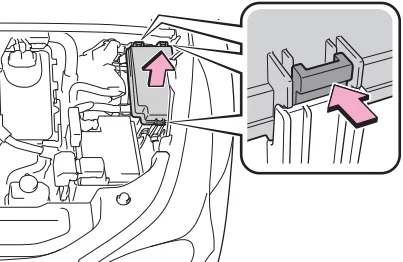

Popychając trzy pazury, podnieś pokrywę. Zamykając pokrywę, pamiętaj o przymocowaniu trzech pazurów.

Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników

Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników

Numer Bezpiecznik Ampery [A] Opis
1 WYCIERACZKA 30 Przednia wycieraczka i spryskiwacz
2 P/WYJŚCIE №2 15 Gniazdo zasilania
3 DRZWI DBL/L 20 Podwójne blokowanie
4  –
5 PALIWO OPN 10 Sterowanie silnikiem, otwieracz pokrywy paliwa
6 S/HTR-GŁÓWNY 20 Podgrzewacz siedzeń
7  –
8 MGŁA FR 10 Przednie światło przeciwmgielne
9 HOLOWANIE-DC/DC 20 Holowanie przyczepy
10 ENG W/PMP 25 Sterowanie silnikiem, klimatyzator, otwieracz pokrywy paliwa
11  –
12  –
13  –
14  –
15  –
16  –
17  –
18 S/HTR F/L 10 Podgrzewacz siedzeń
19 S/HTR F/R 10 Podgrzewacz siedzeń
20 EFI №2 10 Klimatyzator, wentylator chłodzący, sterowanie silnikiem, otwieracz pokrywy paliwa
21 EFI №3 10 Sterowanie silnikiem, otwieracz pokrywy paliwa
22 INJ 15 Zapłon, miernik kombinowany, sterowanie silnikiem, otwieracz pokrywy paliwa
23 ECU-IG2 №1 10 Tempomat, sterowanie silnikiem, otwieranie pokrywy paliwa, system hybrydowy, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu
24 PM-IGCT 10 System hybrydowy, tempomat, dynamiczny tempomat radarowy, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu
25 IGCT №2 10 Tempomat, dynamiczny tempomat radarowy, system hybrydowy, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu
26 WENTYLATOR BAT 15 System hybrydowy, tempomat, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu
27 PCU FR 10 System hybrydowy, tempomat, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu
28 INW W/PMP 10 System hybrydowy, tempomat, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu
29 PCU BUB/PCU RR 10 System hybrydowy, tempomat, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu
30 HOLOWANIE-B 20 Holowanie przyczepy
31 WYSTRZYŻONY 10 Odstraszający kradzież
32  –
33 ETCS 10 Sterowanie silnikiem, otwieracz pokrywy paliwa
34 KLAKSON 10 Klakson, mechanizm otwierania tylnych drzwi, system wchodzenia i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi
35  –
36  –
37  –
38 CIĘCIE DC 25 „ECU-DCC №2”, „ECU-DCC №1”, „RADIO” bezpieczniki
39 EFI-GŁÓWNA 20 Sterowanie silnikiem, wentylator chłodzący, klimatyzator, otwieracz pokrywy paliwa
40  –
41 IG2-GŁÓWNY 25 Bezpieczniki „ECU-IG2 №1”, „INJ”
42  –
43 BATT-S 5 Tempomat, system hybrydowy, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu
44 AMP 10 System audio, system monitorowania tylnego przewodnika, system nawigacji
45
46 ABS №3 10 ABS, TRC, VSC
47 ABS №2 10 ABS, TRC, VSC
48 DCM/MAYDAY 10 System telematyczny
49 P CON MTR 30 System hybrydowy, tempomat, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu
50 H-LP RH 20 Reflektor, kontrola poziomu świateł przednich, automatyczne sterowanie światłem, oświetlenie, system automatycznego wyłączania światła, przypomnienie o świetle, światło tylne
51 H-LP LH 20 Reflektor, kontrola poziomu świateł przednich, automatyczne sterowanie światłem, oświetlenie, system automatycznego wyłączania światła, przypomnienie o świetle, światło tylne
52 DEF 50 Odmgławiacz tylnej szyby, podgrzewacz lusterek
53 PTC HTR №3 30 Grzałka PTC
54  –
55 HTR 40 Klimatyzator
56 PTC HTR №2 30 Grzałka PTC
57 ABS MTR №2 30 ABS, TRC, VSC
58  –
59 WENTYLATOR №2 30 Wentylator chłodzący
60 PTC HTR №1 50 Grzałka PTC
61 WENTYLATOR №1 30 Wentylator chłodzący
62 ABS-GŁÓWNY 30 ABS, TRC, VSC
63  –
64 IGCT-IG 40 System hybrydowy, tempomat, dynamiczny tempomat radarowy, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu, „INV W/PMP”, „PCU FR”, „BATT FAN”, „PCU BUB/PCU RR”, „IGCT №2” , bezpieczniki „PM-IGCT”
65 ABS MTR №3 30 ABS, TRC, VSC
66 ABS MTR №1 30 ABS, TRC, VSC
67 J/BB 50 IG2-№2 Przekaźnik, „D/L”, „ECU-B №1”, „ECU-B №2”, „HAZ”, „STOP”, „AM2” bezpieczniki
68  –
69  –
70  –
Przekaźnik
R1 (IGCT)
R2 (ENG W/PMP)
R3 Klakson
Zobacz także:  Toyota 4Runner (N180) (2001-2002) - schematy bezpieczników i przekaźników

Skrzynka przekaźnikowa

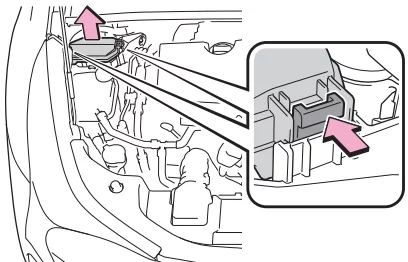

Popychając dwa pazury, podnieś pokrywę. Zamykając pokrywę, pamiętaj o przymocowaniu dwóch pazurów.

Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników

Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników

Numer Bezpiecznik Ampery [A] Opis
1 MIR HTR 10 Ogrzewanie lusterek, odmgławiacz tylnej szyby
2 DRL 10 Reflektor, kontrola poziomu świateł przednich
Przekaźnik
R1 Odmgławiacz tylnej szyby (DEF)
R2 Grzałka PTC (PTC HTR №1)
R3 Pompa paliwa (C/OPN)
R4 Wentylator chłodzący (FAN №3)
R5 Wentylator chłodzący (FAN №2)
R6 Grzałka PTC (PTC HTR №2)
R7 Wentylator chłodzący (FAN №1)
R8  –
R9  –
R10 Grzałka PTC (PTC HTR №3)



Topliwy blok łącza

Jest podłączony do dodatniego bieguna akumulatora.

Numer Bezpiecznik Ampery [A] Opis
1 J/B-AM 60 Przekaźnik ACC, TAIL Przekaźnik, IG1-№2 Relay, IG1-№1 Relay, „POWER”, „P/ Seat ”, „S/ROOF”, „DOOR R/R”, „DOOR R/L”, „DOOR ”, bezpieczniki „FOG RR”, „DOME”, „OBD”, „DOOR BACK”
2 EPS 80 EPS
3 DC/DC 120 „J/B-AM”, „FOG FR”, „ENG W/PMP”, „”HTR”, „ABS MTR №2”, „FAN №1”, „FAN №2”, „FUEL OPN”, „ P/OUTLET №2”, „PTC HTR №3”, „PTC HTR №2”, „PTC HTR №1”, „ABS-MAIN”, „DOOR DBL/L”, „WIPER”, „S/HTR- MAIN”, „TOWING-DC/DC”, „DEF” bezpieczniki
4 BATT-GŁÓWNY 140 „HORN”, „ETCS”, „HOWING-B”, „ABS MTR nr 1”, „S-HORN”, „P CON MTR”, „DCM/MAYDAY”, „ABS nr 2”, „ABS nr 3” , „BATT-S”, „ABS MTR №3”, „H-LP LH”, „AMP”, „H-LP RH”, „J/BB”, „D/C CUT”, „IGCT-IG” , Bezpieczniki „EFI-MAIN”, „IG2-MAIN”, „DRL”
