Toyota Land Cruiser 80/J80 (1990-1997) – schematy bezpieczników i przekaźników

Toyota Land Cruiser 80J80 (1990-1997) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Prius (XW30) z lat: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

Toyota Land Cruiser 80, oznaczany także jako J80, to legendarne i wszechstronne pojazd terenowy produkowany przez japońskiego producenta samochodów Toyota. Model ten był częścią serii Land Cruiser, która zdobyła opinię niezawodności, trwałości i doskonałych zdolności terenowych. Oto kilka kluczowych informacji o modelu Toyota Land Cruiser 80 (J80):

Wprowadzenie na Rynek: Toyota Land Cruiser 80 został wprowadzony na rynek w 1990 roku i produkowany był do 1997 roku. Zastąpił on poprzedni model Land Cruiser 60 (J60) i był poprzednikiem modelu Land Cruiser 100 (J100).

Zdolności Terenowe: J80 zyskał reputację jako potężny i niezawodny pojazd terenowy, zdolny do pokonywania różnorodnych trudnych warunków terenowych. Wyposażony był w system napędu na cztery koła i technologie terenowe, które umożliwiały bezproblemowe poruszanie się po trudnym terenie.

Design i Wielofunkcyjność: J80 miał charakterystyczny i wyrazisty wygląd, typowy dla serii Land Cruiser. Posiadał solidną konstrukcję ramy ramowej, która podkreślała jego trwałość i zdolności do przewożenia dużych ładunków.

Silniki i Wydajność: Toyota Land Cruiser 80 była dostępna z różnymi silnikami, w tym benzynowymi i wysokoprężnymi. Te silniki były znane z trwałości i mocy, co przekładało się na solidne osiągi w terenie i na drodze.

Wersje Nadwoziowe i Kabiny: Model J80 oferował różne wersje nadwoziowe, w tym wagon, SUV i pickup. Był również dostępny w różnych konfiguracjach kabin, co umożliwiało dostosowanie pojazdu do różnych potrzeb użytkownika.

Zobacz także:  Toyota Celica (T230) (1999-2005) - schematy bezpieczników i przekaźników

Luksus i Wygoda: Wersje wyposażeniowe Land Cruisera 80 oferowały również wyższy poziom luksusu i wygody w porównaniu do innych pojazdów terenowych. Wprowadzono nowoczesne technologie, które poprawiały komfort jazdy i wygodę pasażerów.

Toyota Land Cruiser 80 (J80) pozostaje ikoną wśród pojazdów terenowych, cenioną za swoje niezawodne osiągi, solidną konstrukcję i zdolności do poruszania się w trudnym terenie. To popularny wybór dla miłośników terenowych przygód, profesjonalistów oraz osób ceniących trwałość i wytrzymałość w pojazdach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

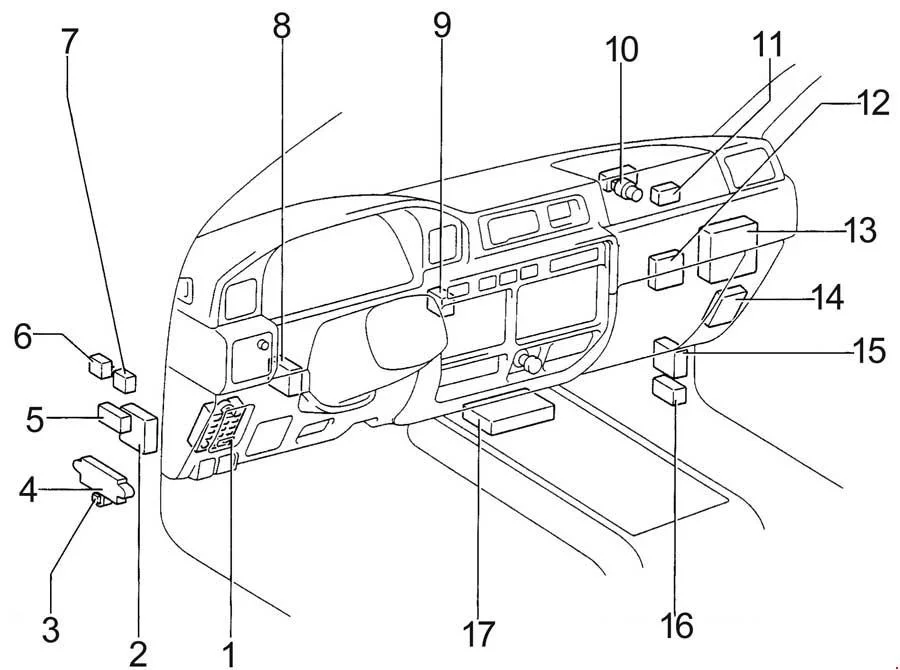

Lokalizacja

Toyota Land Cruiser 80J80 (1990-1997) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka bezpiecznikowa
  2. ABS ECU
  3. Przekaźnik otwarcia obwodu
  4. Skrzynka przekaźnikowa
  5. Przekaźnik kontroli centralnej blokady mechanizmu różnicowego
  6. Przekaźnik ostrzegawczy pasów bezpieczeństwa
  7. Przekaźnik ustalający światło
  8. ECU tempomatu
  9. Wzmacniacz układu klimatyzacji
  10. Temperatura płynu chłodzącego silnik, Przetnij przekaźnik
  11. Przekaźnik kontroli prędkości dmuchawy
  12. Wzmacniacz klimatyzacji
  13. Moduł sterujący silnika
  14. Wzmacniacz komponentowy stereo
  15. ECU blokady mechanizmu różnicowego
  16. Przekaźnik światła cylindra kluczyka zapłonu
  17. Zespół czujnika poduszki powietrznej
Zobacz także:  Toyota Celica (T200) (1993-1999) - schematy bezpieczników i przekaźników

Znajduje się za osłoną na desce rozdzielczej po stronie kierowcy.

Toyota Land Cruiser 80J80 (1990-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Zapalniczka;

Elektryczne lusterka wsteczne;

Cyfrowy wyświetlacz zegara;

Radio;

Magnetofon kasetowy;

Antena mocy;

Automatyczna blokada zmiany biegów;

System poduszek powietrznych SRS.

2 15A Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła obrysowe postojowe i przednie boczne;

Oświetlenie tablicy przyrządów;

Zegar;

Oświetlenie schowka na rękawiczki.

3 15A System diagnostyki pokładowej
4 10 A Światła stopu;

Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;

Urządzenie do anulowania tempomatu;

Automatyczna blokada zmiany biegów.

5 20A Odmgławiacz tylnej szyby
6 20A Wycieraczki i spryskiwacz przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

7 10 A Licznik i wskaźniki;

Wskaźniki przypomnienia serwisowego i brzęczyki ostrzegawcze (z wyjątkiem lampek ostrzegawczych rozładowania i otwartych drzwi);

Światła awaryjne.

8 7,5A Włącz światła sygnalizacyjne
9 15A System tempomatu
10 10 A System poduszek powietrznych SRS
11 20A System klimatyzacji
12 7,5A Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;

Układ kontroli emisji;

Układ poduszek powietrznych SRS.

13 10 A System klimatyzacji
14 30A System blokady mechanizmu różnicowego
15 Nieużywany
16 Nieużywany
17 Nieużywany
18 40A System klimatyzacji
19 30A Okna elektryczne;

System zamków drzwi elektrycznych;

Elektryczny szyberdach.

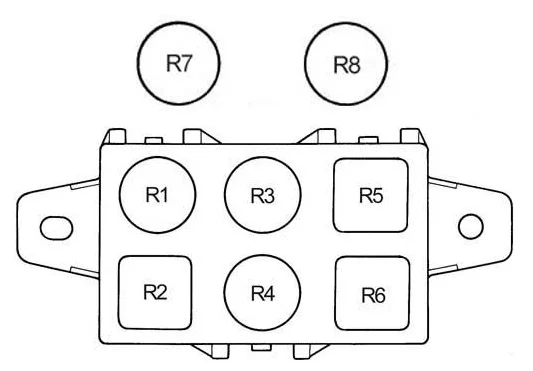

Skrzynka przekaźnikowa

Toyota Land Cruiser 80J80 (1990-1997) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Odmgławiacz
R2 Podgrzewacz
R3 Przekaźnik energii
R4 Światła tylne
R5 Migacz
R6 Nieużywany
R7 Wentylator chłodzący
R8 Dmuchawa – wysoka prędkość

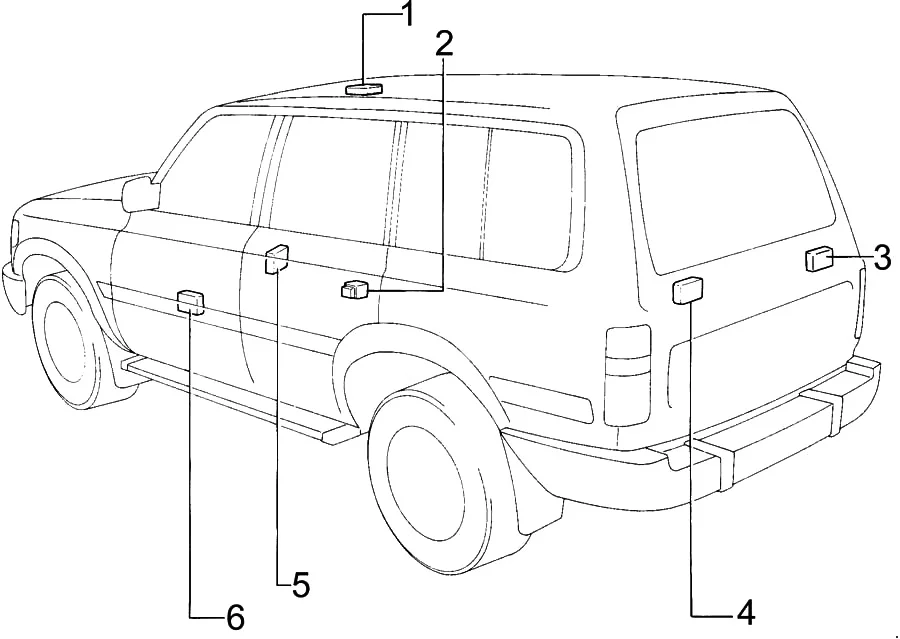

Dodatkowe elementy

Toyota Land Cruiser 80J80 (1990-1997) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik kontroli szyberdachu
  2. Przekaźnik tylnej grzałki
  3. Wzmacniacz niskotonowy
  4. Przekaźnik tylnej wycieraczki
  5. ECU blokady zmiany biegów
  6. Przekaźnik kontroli zamka drzwi.



Skrzynka bezpieczników w komorze silnika

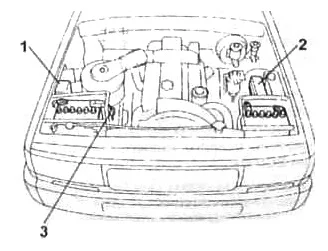

Lokalizacja

Toyota Land Cruiser 80J80 (1990-1997) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka przyłączeniowa
  2. skrzynka bezpieczników i przekaźników
  3. Wkładka topikowa dużej mocy

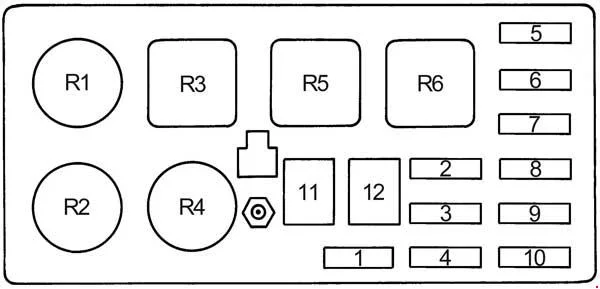

Skrzynka bezpieczników znajduje się w pobliżu akumulatora.

Toyota Land Cruiser 80J80 (1990-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 7,5A System ładowania;

Lampka ostrzegawcza rozładowania.

3 15A Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
4 20A Brak obwodu
5 15A Reflektory prawe
6 15A Reflektory lewe
7 Nieużywany
8 Nieużywany
9 15A Reflektory awaryjne, klaksony
10 10 A Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Lampka wyłącznika zapłonu;

Lampka ostrzegawcza otwartych drzwi;

Zegar;

Radio;

Magnetofon kasetowy;

Antena zasilająca;

Lampki toaletowe.

11 50A Wszystkie elementy w obwodach „CIG”, „WIPER”, „GAUGE”, „TURN”, „ECU-IG”, „REAR-HTR”, „IGN”, „DIFF” i „FL POWER”
12 60A System zapobiegania blokady kół
Przekaźniki
R1 Główny EFI
R2 Klakson
R3 Nieużywany
R4 Nieużywany
R5 Reflektor
R6 Nieużywany
