Suzuki Vitara i Escudo (2016-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Vitara i Escudo z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022. Suzuki Vitara i Suzuki Escudo to nazwy stosowane w różnych regionach dla tej samej generacji modelu SUV marki Suzuki, która była produkowana w latach 2016-2022. Oto kilka kluczowych informacji o […]

08/09/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Vitara i Escudo z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022.

Suzuki Vitara i Suzuki Escudo to nazwy stosowane w różnych regionach dla tej samej generacji modelu SUV marki Suzuki, która była produkowana w latach 2016-2022. Oto kilka kluczowych informacji o tej generacji Suzuki Vitara/Escudo:

  1. Design i Stylizacja: Generacja Suzuki Vitara/Escudo z lat 2016-2022 charakteryzowała się nowoczesnym i dynamicznym designem. Linie były bardziej zaokrąglone, a nadwozie wydawało się bardziej strumieniowe w porównaniu do poprzednich wersji.
  2. Wersje Nadwoziowe: Model ten był dostępny jako kompaktowy SUV w stylu crossovera. Dostępne były różne warianty nadwozia, w zależności od regionu, w którym był sprzedawany.
  3. Silniki: Generacja Vitara/Escudo oferowała różne jednostki napędowe, w tym benzynowe i diesla, dostosowane do różnych standardów emisji i osiągów w różnych regionach.
  4. Wydajność i Zdolności Terenowe: Suzuki Vitara/Escudo z lat 2016-2022 kontynuowało tradycję terenowych zdolności, oferując napęd na przednie koła lub napęd na cztery koła, w zależności od wersji i preferencji użytkownika.
  5. Wnętrze i Wyposażenie: Wnętrze Vitary/Escudo tej generacji było dobrze zaprojektowane i ergonomiczne, oferujące wygodne miejsca siedzące oraz opcje wyposażenia, takie jak systemy multimedialne, systemy asystujące kierowcy i więcej.
  6. Technologie: W zależności od wersji i opcji, model ten mógł być wyposażony w różne zaawansowane technologie, takie jak systemy bezpieczeństwa, nawigacja, systemy multimedialne itp.
  7. Popularność: Suzuki Vitara/Escudo z lat 2016-2022 zdobyło pewną popularność dzięki swojemu nowoczesnemu wyglądowi, zdolnościom terenowym i funkcjonalności w codziennym użytkowaniu.
  8. Zakończenie Produkcji: Produkcja tej generacji Suzuki Vitara/Escudo zakończyła się w 2022 roku, kiedy to marka przeszła do kolejnych generacji modelu.
Zobacz także:  Suzuki Liana (2001-2008) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Suzuki Ertiga (2012-2018) - schematy bezpieczników i przekaźników

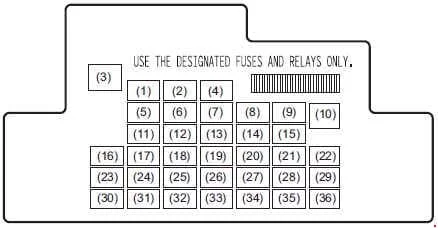

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod deską rozdzielczą (po lewej stronie).

Suzuki Vitara i Escudo (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 10 A Zatrzymanie biegu jałowego
3 10 A Oświetlenie wewnętrzne
4 15A Radio
5 20A Funkcja timera okna zasilania
6 20A Nieużywany
7 10 A Światła awaryjne
8 15A Klakson
9 15A 4WD
10 10 A Lampa tylna
11 15A Blokada kierownicy
12 10 A Nieużywany
13 7,5A BCM
14 10 A Światło hamowania
15 7,5A Nieużywany
16 20A Zamek od drzwi
17 20A Tylny odmgławiacz
18 10 A Ogrzewanie lusterek
19 15A Cewka zapłonowa
20 10 A Poduszka powietrzna
21 Nieużywany
22 7,5A Tempomat
23 7,5A Rozrusznik
24 10 A ABS
25 10 A Światła cofania
26 7,5A Wspomaganie kierownicy
27 10 A Licznik
28 15A Gniazdo akcesoriów
29 15A Lusterko w drzwiach
30 15A Wycieraczka
31 15A Nieużywany
32 7,5A Dmuchawy wentylatora
33 30A Okna elektryczne
34 30A Silnik spryskiwacza przedniego
35 10 A Gniazdo akcesoriów
36 20A Ogrzewanie siedzenia
Zobacz także:  Suzuki Baleno (2015-2019) - schematy bezpieczników i przekaźników

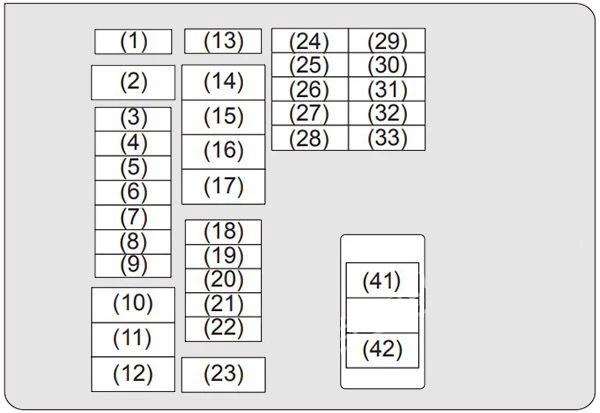

Skrzynka bezpieczników w komorze silnika

Suzuki Vitara i Escudo (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5A Czujnik radarowy
2 30A Chłodnica (podrzędna)
3 20A Przednie światło przeciwmgielne
4 7,5A Reflektor
5 25A Nieużywany
6 25A Sterownik ABS/ESP
7 25A Reflektor
8 30A Zapasowy
9 30A Nieużywany
10 40A Zapłon
11 40A ABS
12 30A Rozrusznik
13 7,5A Nieużywany
14 30A Nieużywany
15 30A Wentylator chłodnicy
16 30A Nieużywany
17 40A Nieużywany
18 30A Nieużywany
19 Nieużywany
20 20A Wtrysk paliwa
21 10 A Kompresor
22 15A Nieużywany
23 30A Dmuchawy wentylatora
24 Nieużywany
25 15A Nieużywany
26 7,5A Zatrzymanie biegu jałowego
27 15A Reflektor (lewy)
28 15A Światła drogowe (lewe)
29 Nieużywany
30 Nieużywany
31 15A Nieużywany
32 15A Reflektor (prawy)
33 15A Światła drogowe (prawe)
