Suzuki Baleno (2015-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Baleno z lat: 2015, 2016, 2017, 2018, 2019. Suzuki Baleno to kompaktowy samochód osobowy, który był produkowany przez japońską markę Suzuki w latach 2015-2019. Samochód ten zajmował miejsce pomiędzy mniejszym Suzuki Swift a większym Suzuki Ciaz w gamie modelowej marki. Baleno to nazwa, […]

08/08/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Baleno z lat: 2015, 2016, 2017, 2018, 2019.

Suzuki Baleno to kompaktowy samochód osobowy, który był produkowany przez japońską markę Suzuki w latach 2015-2019. Samochód ten zajmował miejsce pomiędzy mniejszym Suzuki Swift a większym Suzuki Ciaz w gamie modelowej marki. Baleno to nazwa, którą Suzuki wcześniej używało na innych rynkach na swoje modele, ale ten model z lat 2015-2019 był nowym wcieleniem.

Oto kilka cech charakterystycznych dla Suzuki Baleno (2015-2019):

  1. Wygląd zewnętrzny: Baleno miało proporcje typowe dla kompaktów, z podłużnym nadwoziem i relatywnie krótkimi zwisami. Charakteryzowało się ono dynamicznym wyglądem, z ostrymi liniami i smukłymi reflektorami.
  2. Przestronność: Jednym z głównych atutów Baleno było przestronne wnętrze, zarówno dla pasażerów, jak i bagażu. Samochód oferował duży bagażnik, co czyniło go praktycznym wyborem w kategorii kompaktów.
  3. Ekonomia paliw: Suzuki Baleno oferowało różne opcje jednostek napędowych, w tym silniki benzynowe o różnych pojemnościach, które cechowały się dobrym stosunkiem mocy do ekonomii paliw.
  4. Wyposażenie i technologia: Chociaż Baleno pozycjonowane było jako samochód kompaktowy, to w zależności od wersji wyposażeniowej mogło być dostępne wiele nowoczesnych funkcji i technologii, takich jak systemy multimedialne, nawigacja, kamery cofania czy systemy bezpieczeństwa.
  5. Dostępność na różnych rynkach: Suzuki Baleno było dostępne na wielu rynkach na całym świecie. Oferowano je z różnymi wariantami wyposażenia i silników, aby dostosować się do lokalnych preferencji i wymogów.
  6. Konkurencja: Suzuki Baleno konkurowało z innymi kompaktowymi samochodami, takimi jak Honda Jazz, Hyundai i20, Toyota Yaris czy Volkswagen Polo. Cena, przestronność i wyposażenie to były kluczowe czynniki, które wpływały na pozycję Baleno na rynku.
Zobacz także:  Suzuki Vitara i Escudo (2016-2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod lewą stroną deski rozdzielczej.

Schemat skrzynki bezpieczników (v.1)

(Bez systemu bezkluczykowego startu lub systemu otwierania pojazdu bez kluczyka)Suzuki Baleno (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Zapasowe światło
2 15 Cewka zapłonowa
3 10 Licznik
4 10 Wycieraczka
5 5 Sygnał zapłonu-2
6 15 Spryskiwacz
7 25 Przednia wycieraczka
8 10 Światło tylne
9 10 Światła awaryjne
10 10 Światła stop
11 30 Zasilanie okien
12 15 ACC-2
13 5 ACC
14 5 Sygnał startowy
15 10 Sygnał zapłonu-1
16 10 Poduszka powietrzna
17 5 Moduł sterujący ABS (jeśli jest na wyposażeniu)
18 15 Klakson
19 20 Zamek od drzwi
20 25 Tylny odmgławiacz szyby
21 15 Radio
22 5 Światło kopuły
23 10 Światło kopuły-2
Zobacz także:  Suzuki XL7 (2006-2009) - schematy bezpieczników i przekaźników

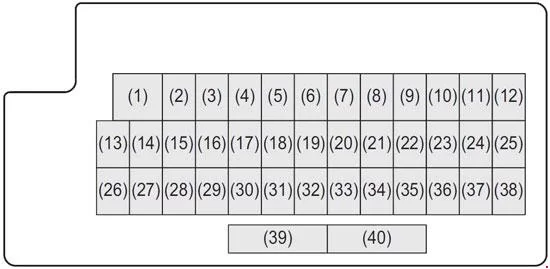

Schemat skrzynki bezpieczników (v.2)

(Z systemem bezkluczykowego startu push lub systemem dostępu bezkluczykowego)Suzuki Baleno (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Zasilanie okien
2 10 Licznik
3 15 Cewka zapłonowa
4 5 Sygnał zapłonu-1 2
5 Nieużywany
6 Nieużywany
7 Nieużywany
8 20 Zamek od drzwi
9 15 Blokada kierownicy
10 10 Światła awaryjne
11 5 Kontroler A-STOP
12 10 Lampa przeciwmgielna z tyłu
13 5 Moduł sterujący ABS
14 15 Ogrzewanie siedzenia
15 5 Sygnał zapłonu-1 3
16 10 Światło kopuły-2
17 5 Światło kopuły
18 15 Radio
19 5 KONT
20 5 Klawisz 2
21 20 Wyłącznik czasowy okna
22 5 Klucz
23 15 Klakson
24 5 Światło tylne (lewe)
25 10 Światło tylne
26 10 Poduszka powietrzna
27 10 Sygnał zapłonu-1
28 10 Zapasowe światło
29 5 ACC-3
30 20 Tylny odmgławiacz
31 10 Podgrzewane lusterka
32 15 ACC-2
33 5 ACC
34 10 Wycieraczka
35 5 Sygnał zapłonu-2
36 15 Spryskiwacz
37 25 Przednia wycieraczka
38 10 Światła stop
39 Nieużywany
40 25 Tylny odmgławiacz 2
Zobacz także:  Suzuki Swift IV (2004-2010) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

Bezpieczniki główne (umieszczone na akumulatorze)

Suzuki Baleno (2015-2019) - schematy bezpieczników i przekaźników

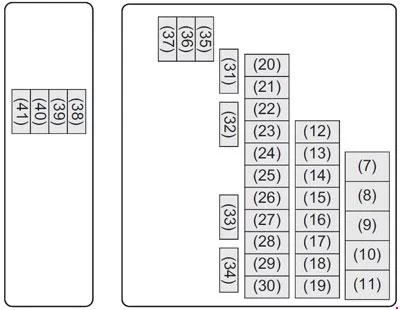

Skrzynki bezpieczników

Suzuki Baleno (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 120 FL1
2 100 FL2
3 80 FL3
4 100 FL4
5 50 FL5
6 150 FL6
7 30 Start silnika
8 30 Dmuchawy wentylatora
9 40 Akumulator
10 40 Silnik ABS
11 40 Stacyjka
12 30 B/U
13 30 Akumulator pomocniczy
14 Nieużywany
15 Nieużywany
16 25 Moduł sterujący ABS
17 15 Reflektor (lewy)
18 15 Reflektor (prawy)
19 Nieużywany
20 Nieużywany
21 30 Wentylator chłodnicy
22 60 Wspomaganie kierownicy
23 5 ECM
24 20 Pompa paliwowa
25 20 Przednie światło przeciwmgielne
26 10 Kompresor powietrza
27 50 Przełącznik zapłonu 2
28 15 Skrzynia biegów
29 15 FI (GAZ)
29 30 Główny FI (DIESEL)
30 15 Pompa CVT
31 Nieużywany
32 Nieużywany
33 5 Sygnał startowy
34 Nieużywany
35 20 INJ DRV (DIESEL)
36 Nieużywany
37 10 FI (DIESEL)
38 Nieużywany
39 25 Reflektor świateł drogowych
40 15 Reflektor świateł drogowych (prawy)
41 15 Reflektor świateł drogowych (lewy)
