Suzuki Grand Vitara JT (2005-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Grand Vitara JT z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. Suzuki Grand Vitara JT to trzecia generacja modelu Grand Vitara, którego produkcja trwała w latach 2005-2015. Była to kolejna ewolucja popularnego kompaktowego SUV-a marki Suzuki, oferująca […]

08/09/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Grand Vitara JT z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Suzuki Grand Vitara JT to trzecia generacja modelu Grand Vitara, którego produkcja trwała w latach 2005-2015. Była to kolejna ewolucja popularnego kompaktowego SUV-a marki Suzuki, oferująca unikatową kombinację terenowych zdolności, wygody i praktyczności. Oto kilka kluczowych informacji o Suzuki Grand Vitara JT:

  1. Design i Stylizacja: Trzecia generacja Grand Vitara JT miała bardziej nowoczesny i zaokrąglony design w porównaniu do poprzednich wersji. Charakteryzowała się bardziej zaawansowanym i atrakcyjnym wyglądem.
  2. Wersje Nadwoziowe: Grand Vitara JT był dostępny jako 3-drzwiowy lub 5-drzwiowy SUV. Wersje 5-drzwiowe oferowały większą przestrzeń dla pasażerów i bagażu.
  3. Silniki: Model ten oferował różne jednostki napędowe, w tym benzynowe i diesla, dostosowane do różnych potrzeb użytkowników i regionów.
  4. Wydajność i Zdolności Terenowe: Suzuki Grand Vitara JT kontynuowało tradycję terenowych zdolności marki, oferując napęd na cztery koła i zdolności do pokonywania trudniejszych nawierzchni.
  5. Wnętrze i Wyposażenie: Wnętrze Grand Vitara JT było ergonomiczne i funkcjonalne, oferując wygodne miejsca siedzące oraz opcje wyposażenia, takie jak systemy multimedialne, nawigacja i więcej.
  6. Technologie: W zależności od wersji wyposażenia, model ten mógł być wyposażony w różne zaawansowane technologie, w tym systemy asystujące kierowcy i systemy bezpieczeństwa.
  7. Wersja XL-7: W niektórych regionach dostępna była również wersja XL-7, która była wydłużoną wersją Grand Vitara JT, oferującą większą przestrzeń dla pasażerów i trzeci rząd siedzeń.
  8. Popularność: Suzuki Grand Vitara JT zdobyło pewną popularność dzięki swojemu połączeniu wygody miejskiej i zdolności terenowych.
  9. Zakończenie Produkcji: Produkcja Grand Vitara JT zakończyła się w 2015 roku, kiedy to marka przeszła do kolejnych generacji.
Zobacz także:  Suzuki SX4 (2006-2014) - schematy bezpieczników i przekaźników

Suzuki Grand Vitara JT było odpowiedzią na zapotrzebowanie klientów poszukujących kompaktowego SUV-a, który oferuje zarówno miejskie możliwości, jak i zdolności do jazdy w terenie. Jego funkcjonalność, wygoda i zdolności terenowe przyciągały szerokie spektrum użytkowników.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Suzuki Ciaz (2014-2018) - schematy bezpieczników i przekaźników

Informacje z instrukcji obsługi z 2008 i 2010 roku. Lokalizacja i funkcja bezpieczników w samochodach produkowanych w innym czasie mogą się różnić.

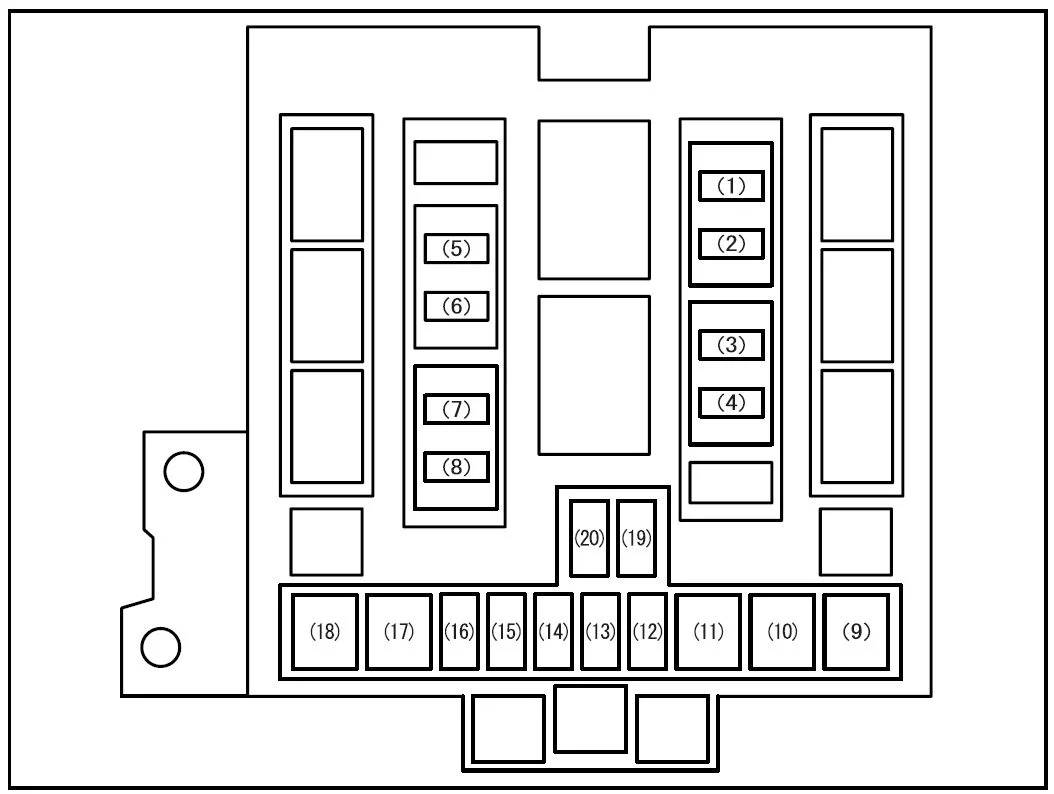

Skrzynka bezpieczników w komorze silnika

Suzuki Grand Vitara JT (2005-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Sprężarka klimatyzacji
2 20 Grzałka czujnika tlenu
3 15 Silnik przepustnicy
4 20 Automatyczna skrzynia
5 25 Tylny odmgławiacz
6 15 Klakson
7 20 Przednie światło przeciwmgielne
8 20 Ogrzewanie lusterek
9 40 Silnik dmuchawy przedniej
10 30 Siłownik ABS
11 50 Siłownik ABS
12 20 Główny bezpiecznik
13
14 10 Światła drogowe, lewe
15 10 Światła drogowe, prawe
16 10 Światło głowy
17 40 Rozrusznik
18 40 Zapłon
19 15 Reflektor świateł mijania, lewy
20 15 Reflektor świateł mijania, prawy
21 80 Cały sprzęt

Bezpieczniki pierwotne

Skrzynka bezpieczników w przedziale pasażerskim (2008)

Suzuki Grand Vitara JT (2005-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 15 Światło stopu
B
C 15 Gniazdo akcesoriów
D 10 Tempomat
E 15 Gniazdo zapalniczki
F 20 Wycieraczka
G 15 Sygnał zapłonu i podgrzewanie fotela
H 10 Tylna lampa
I 10 Sterownik ABS lub ESP
J 15 Poduszka powietrzna
K
L 15 Światło awaryjne
M 7,5 Sygnał startowy
N 20
O 25 Silnik szyberdachu
P 15 Lampa kopułkowa
Q 10 Światło tylne
R 20 Siłownik zamka drzwi
S 15 Radio, zdalne lusterko zewnętrzne
T 10 Licznik
U 20 Cewka zapłonowa
V 20 Zasilanie okna
W 30 Zasilanie okna

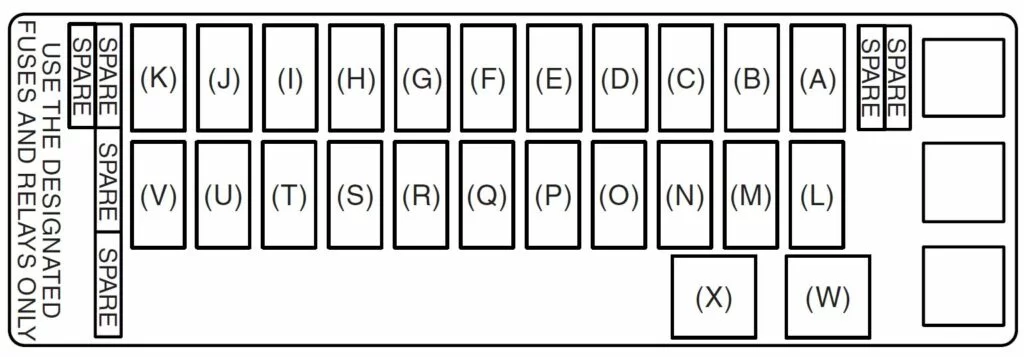

Skrzynka bezpieczników w przedziale pasażerskim (2010)

Suzuki Grand Vitara JT (2005-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 10 Lampa kopułkowa
B 10 Światło stopu
C
D 15 Gniazdo akcesoriów
E 10 Tempomat
F 15 Gniazdo na cygaro lub akcesoria
G 20 Wycieraczka
H 15 Sygnał zapłonu i podgrzewanie fotela
I 10 Tylna lampa
J 10 Sterownik ABS lub ESP
K 15 Poduszka powietrzna
L 15 Radio
M 15 Światło awaryjne
N 7,5 Sygnał startowy
O 10 Moduł sterujący silnika
P 25 Silnik szyberdachu
Q 25 Zapasowe
R 10 Światło tylne
S 20 Siłownik zamka drzwi
T 15 Radio, zdalne lusterko zewnętrzne
U 10 Licznik
V 20 Cewka zapłonowa
W
X 30 Zasilanie okna
