Suzuki SX4 S-cross (2013-2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki SX4 S-cross z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Suzuki SX4 S-Cross to model crossovera produkowany przez japońską markę Suzuki. Jest to większy i bardziej zaawansowany model od poprzedniego SX4, oferujący przestronność, komfort oraz zdolności terenowe. Oto kilka kluczowych informacji o Suzuki SX4 S-Cross:

  1. Design i Stylizacja: Suzuki SX4 S-Cross charakteryzuje się nowoczesnym i dynamicznym designem typowym dla crossoverów. Linie są bardziej płynne i zaokrąglone, nadając mu atrakcyjny wygląd zarówno w mieście, jak i na otwartych drogach.
  2. Wersje Nadwoziowe: SX4 S-Cross jest dostępny jako kompaktowy crossover o 5 drzwiach. Oferuje przestronne wnętrze i większą ilość miejsca dla pasażerów i bagażu niż wcześniejszy model SX4.
  3. Silniki: Model ten oferuje różne jednostki napędowe, w tym benzynowe i diesla, o różnych pojemnościach i osiągach. W zależności od regionu, dostępne mogą być różne warianty napędowe.
  4. Wydajność i Terenowe Zdolności: Suzuki SX4 S-Cross oferuje większą przestrzeń i terenowe zdolności dzięki podwyższonemu zawieszeniu i opcji napędu na cztery koła. Może radzić sobie dobrze zarówno w mieście, jak i na mniej sprzyjających nawierzchniach.
  5. Wnętrze i Wyposażenie: Wnętrze SX4 S-Cross jest ergonomiczne i funkcjonalne, oferując wygodne siedzenia, przestronność i dostępne opcje wyposażenia, takie jak systemy multimedialne, nawigacja, klimatyzacja i więcej.
  6. Technologie: Model ten może być wyposażony w różne zaawansowane technologie, w tym systemy asystujące kierowcy, systemy multimedialne i inne udogodnienia.
  7. Bezpieczeństwo: SX4 S-Cross może być wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy utrzymania pasa, systemy awaryjnego hamowania, kontrola trakcji i więcej.
  8. Popularność: Suzuki SX4 S-Cross zdobyło pewną popularność dzięki swojemu wyważonemu podejściu do łączenia miejskiej praktyczności z terenowymi zdolnościami.
  9. Zakończenie Produkcji: Informacje o zakończeniu produkcji konkretnych wersji SX4 S-Cross mogą się różnić w zależności od regionu i roku.
Zobacz także:  Suzuki Liana (2001-2008) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

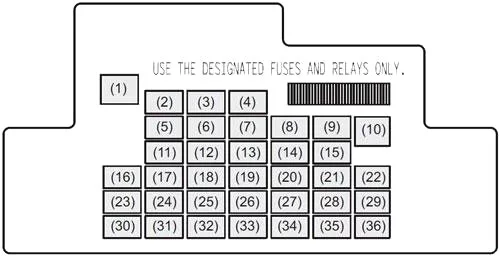

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się pod lewą stroną deski rozdzielczej.

Zobacz także:  Suzuki Swift II (1989-1996) - schematy bezpieczników i przekaźników

Suzuki SX4 S-cross (2013-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 20 Wyłącznik czasowy okna
3 15 Blokada kierownicy
4 20 Tylny odmgławiacz
5 20 Szyberdach
6 10 DRL – Światłą do jazdy dziennej
7 10 Podgrzewane lusterko
8 7,5 Sygnał startowy
9 15 Gniazdo akcesoriów 2
10 30 Zasilanie okna
11 10 Światła awaryjne
12 7,5 BCM
13 15 Cewka zapłonowa
14 10 Moduł sterujący ABS
15 15 Gniazdo akcesoriów
16 10 Kontroler A-STOP
17 15 Klakson
18 10 Światła stop
19 10 Poduszka powietrzna
20 10 Zapasowe światło
21 15 Spryskiwacz do szyb
22 30 Przednia wycieraczka
23 10 Światło kopułkowe
24 15 4WD
25 7,5 Lampa przeciwmgielna RR
26 Nieużywany
27 7,5 Sygnał zapłonu-1
28 15 Radio 2
29 10 Gniazdo akcesoriów 3
30 15 Radio
31 10 Lampa tylna
32 20 D/L
33 7,5 Tempomat
34 10 Licznik
35 7,5 Sygnał zapłonu-2
36 20 Ogrzewanie siedzenia

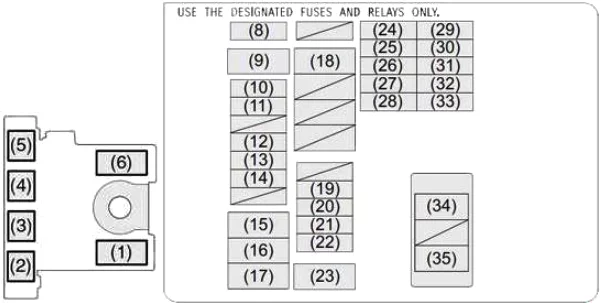

Schemat skrzynki bezpieczników w komorze silnika

Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.

Zobacz także:  Suzuki SX4 (2006-2014) - schematy bezpieczników i przekaźników

Suzuki SX4 S-cross (2013-2021) - schematy bezpieczników i przekaźników

Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się w skrzynce bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.

Numer Ampery [A] Opis
1 60 FL7
2 80 FL6
3 100 FL5
4 80 FL4
5 100 FL3
6 100 FL2
7 120 FL1
8 7,5 Sygnał zapłonu-1 2 (D16AA)
9 30 Wentylator chłodnicy 2
10 20 Przednie światło przeciwmgielne
11 7,5 Reflektor 2
12 25 Moduł sterujący ABS
13 25 Reflektor
14 30 Zapasowy
15 40 Stacyjka
16 40 Silnik ABS
17 30 Start silnika
18 30 Wentylator chłodnicy
19 30 FI główne
20 20 Pompa paliwowa
21 10 Kompresor powietrza
22 7,5 ECM (D13A)
23 30 Dmuchawy wentylatora
24 10 FI 2 (D13A)
25 20 INJ DRV (D13A)
26 7,5 Sygnał startowy
27 15 Reflektor (lewy)
28 15 Światła drogowe (lewy)
29 7,5 FI 2 (D16AA)
30 20 INJ DRV (D16AA)
31 15 FI 3 (D16AA)
32 15 Reflektor (prawy)
33 15 Światła drogowe (prawy)
34 50 Przełącznik zapłonu 2
35 50 Akumulator
