W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Vitara Brezza z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022.

Suzuki Vitara Brezza to kompaktowy SUV produkowany przez japońską markę Suzuki specjalnie dla rynku indyjskiego. Model ten został wprowadzony w 2016 roku i jest charakterystyczny dla swojego nowoczesnego designu, kompaktowych rozmiarów oraz przystępnej ceny. Oto kilka kluczowych informacji o Suzuki Vitara Brezza:

  1. Design i Stylizacja: Suzuki Vitara Brezza charakteryzuje się nowoczesnym, dynamicznym designem, który odzwierciedla cechy charakterystyczne dla kompaktowych SUV-ów. Wyraźne linie i proporcje nadają mu atrakcyjny wygląd.
  2. Rozmiar i Wydajność: Vitara Brezza jest kompaktowym SUV-em, doskonale dopasowanym do miejskich warunków i codziennej jazdy. Charakteryzuje się dobrym prześwitem i wygodą.
  3. Silnik: Model ten oferuje różne jednostki napędowe, zazwyczaj benzynowe silniki o umiarkowanych osiągach i efektywności paliwowej.
  4. Wnętrze i Wyposażenie: Wnętrze Suzuki Vitara Brezza jest ergonomiczne i funkcjonalne, oferując wygodne miejsca siedzące oraz opcje wyposażenia, takie jak systemy multimedialne, klimatyzacja i więcej.
  5. Technologie: W zależności od wersji wyposażenia, model ten może być wyposażony w różne technologie, w tym systemy multimedialne, systemy bezpieczeństwa i inne udogodnienia.
  6. Popularność: Suzuki Vitara Brezza zdobyło popularność na rynku indyjskim ze względu na swoje kompaktowe rozmiary, funkcjonalność i przystępną cenę.
  7. Zakres Modyfikacji: W zależności od roku produkcji i modelu, Suzuki Vitara Brezza może być poddawane pewnym aktualizacjom i zmianom w designie oraz technologiach.
  8. Specjalne Dostosowanie do Indyjskiego Rynku: Vitara Brezza została opracowana specjalnie z myślą o rynku indyjskim, biorąc pod uwagę potrzeby i preferencje lokalnych kierowców.
Zobacz także:  Suzuki Swift VI (2017-2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie pasażera.

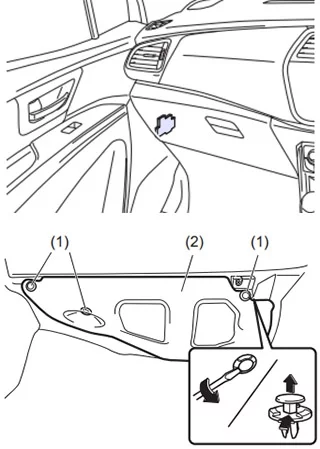

Aby zbliżyć się do bezpieczników, zdejmij zaciski (1), podważając je płaskim śrubokrętem, jak pokazano na ilustracji, a następnie zdejmij pokrywę (2).

Suzuki Vitara Brezza (2016-2022) - schematy bezpieczników i przekaźników

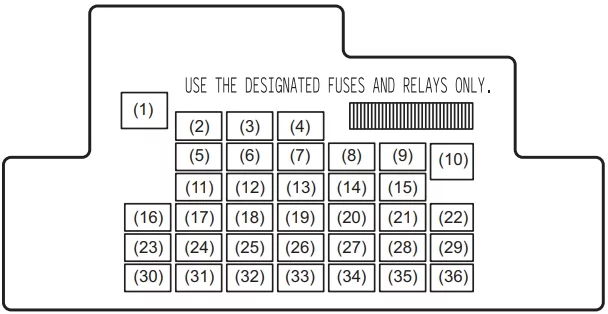

Schemat (Typ 1)

Suzuki Vitara Brezza (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 20 Wyłącznik czasowy okna
3 15 Blokada kierownicy
4 20 Tylny odmgławiacz
5 20 Szyberdach
6 10 DRL – Światła do jazdy dziennej
7 10 Podgrzewane lusterko
8 7,5 Sygnał startowy
9 15 Gniazdo akcesoriów 2
10 30 Zasilanie okna
11 10 Światła awaryjne
12 7,5 BCM
13 15 Cewka zapłonowa
14 10 Moduł sterujący ABS
15 15 Gniazdo akcesoriów
16 10 Kontroler A-STOP
17 15 Klakson
18 10 Światła stop
19 10 Poduszka powietrzna
20 10 Zapasowe światło
21 15 Spryskiwacz do szyb
22 30 Przednia wycieraczka
23 10 Światło kopuły
24 15 4WD
25 7,5 Lampa przeciwmgielna RR
26 Nieużywany
27 7,5 Sygnał zapłonu-1
28 15 Radio 2
29 10 Gniazdo akcesoriów 3
30 15 Radio
31 10 Lampa tylna
32 20 D/L
33 7,5 Tempomat
34 10 Licznik
35 7,5 Sygnał zapłonu-2
36 20 Ogrzewanie siedzenia
Zobacz także:  Suzuki Kizashi (2010-2014) - schematy bezpieczników i przekaźników

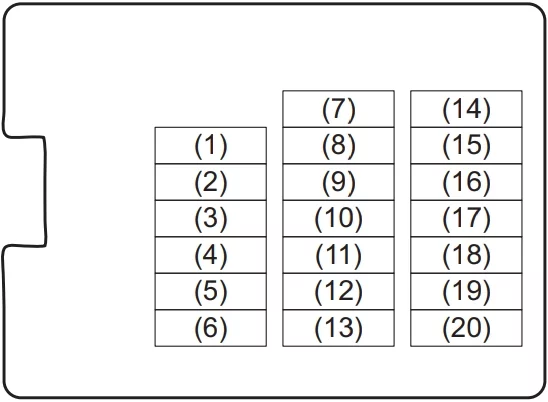

Schemat (Typ 2)

Suzuki Vitara Brezza (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 ACC-2
2 15 ACC-1
3 10 Lampa tylna
4 15 Klakson
5 10 Światło kopuły
6 15 Radio
7 10 ABS
8 20 Wyłącznik czasowy okna
9 10 Światła awaryjne
10 20 D/L
11 7,5 Sygnał zapłonu-2
12 30 Przednia wycieraczka
13 15 Wycieraczka
14 7,5 Sygnał startowy
15 15 Cewka zapłonowa
16 10 Licznik
17 10 Zapasowe światło
18 10 Poduszka powietrzna
19 7,5 Tempomat
20 7,5 Sygnał zapłonu

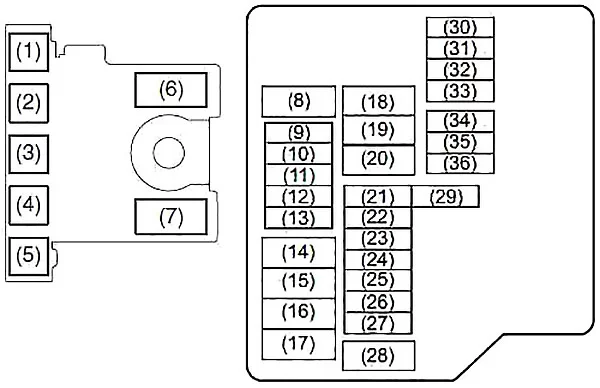

Schemat skrzynki bezpieczników w komorze silnika

Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.

Zobacz także:  Suzuki Jimny III (1998-2017) - schematy bezpieczników i przekaźników

Suzuki Vitara Brezza (2016-2022) - schematy bezpieczników i przekaźników

Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się z tyłu pokrywy skrzynki bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.

Numer Ampery [A] Opis
1 60 FL7
2 80 FL6
3 100 FL5
4 80 FL4
5 100 FL3
6 100 FL2
7 120 FL1
8 50 Przełącznik zapłonu -2
9 7,5 ECM
10 10 Kompresor powietrza
11 30 FI
12 20 Pompa paliwowa
13 30 Zapasowy
14 Nieużywany
15 Nieużywany
16 40 Wentylator chłodnicy
17 Nieużywany
18 30 Dmuchawy wentylatora
19 30 Start silnika
20 40 Silnik ABS
21 10 Światła stop
22 Nieużywany
23 25 Główne światło główne
24 25 Moduł sterujący ABS
25 15 Światło przednie niskie (lewe)
26 15 Światło przednie niskie (prawe)
27 10 Przednie światło przeciwmgielne
28 40 Stacyjka
29 7,5 Sygnał startowy
30 Nieużywany
31 Nieużywany
32 15 Światła drogowe (prawy)
33 15 Światła drogowe (lewy)
34 20 INJ DRV
35 10 FI2
36 Nieużywany
