Renault Thalia (1999-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Thalia z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008. Renault Thalia to kompaktowy sedan, który został wprowadzony na rynek w 1999 roku. Jest to popularny model marki Renault, oferujący praktyczne rozwiązania, oszczędność paliwa i komfort jazdy. Thalia jest […]

05/26/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Thalia z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

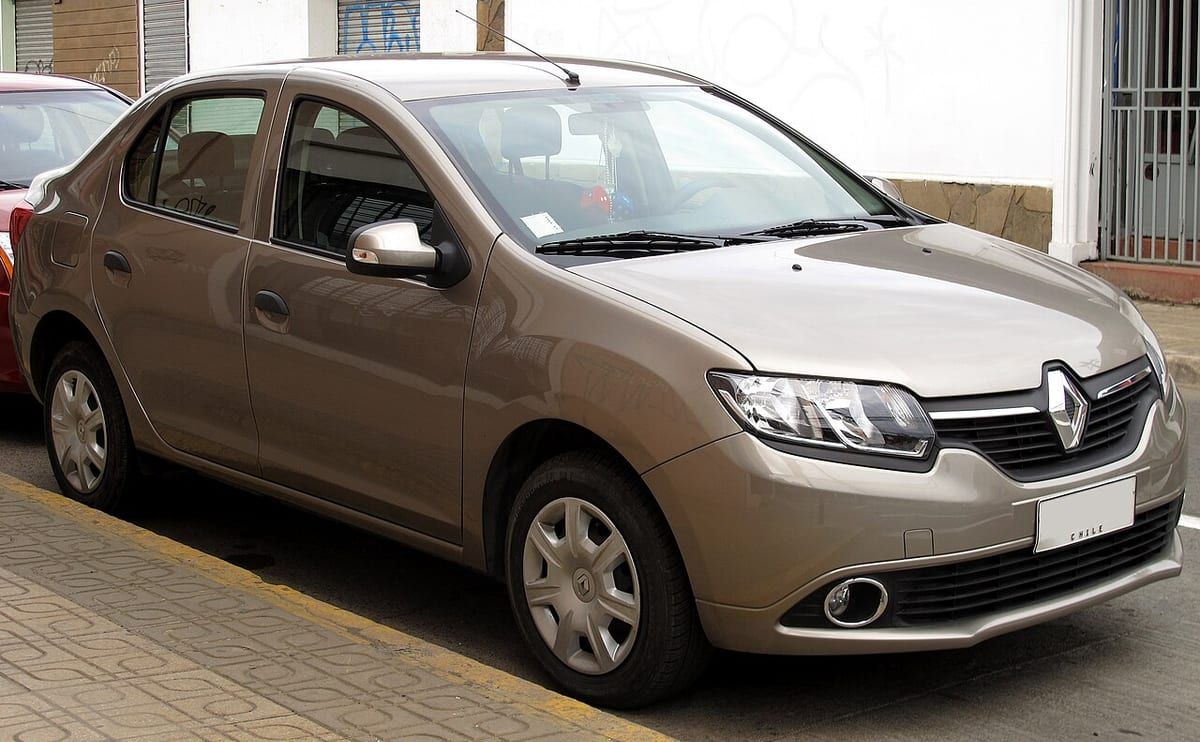

Renault Thalia to kompaktowy sedan, który został wprowadzony na rynek w 1999 roku. Jest to popularny model marki Renault, oferujący praktyczne rozwiązania, oszczędność paliwa i komfort jazdy. Thalia jest często wybierana jako samochód rodzinny, ze względu na swoje kompaktowe rozmiary, przestronne wnętrze i atrakcyjne opcje wyposażenia.

Pod względem wyglądu, Renault Thalia prezentuje się elegancko i nowocześnie. Ma smukłe proporcje, harmonijne linie nadwozia i charakterystyczną atrapę chłodnicy z logo marki. Thalia jest dostępna w różnych wariantach kolorystycznych, co pozwala na dopasowanie jej do indywidualnych preferencji estetycznych.

Wnętrze Renault Thalia zostało zaprojektowane z myślą o komforcie i funkcjonalności. Kabina oferuje przestronne miejsce dla kierowcy i pasażerów, a ergonomicznie rozmieszczone elementy sterujące umożliwiają łatwą obsługę. Wielofunkcyjne miejsce pracy kierowcy zapewnia wygodę i intuicyjną kontrolę nad pojazdem. Dodatkowo, Thalia oferuje różne opcje wyposażenia, takie jak klimatyzacja, system audio, nawigacja satelitarna czy systemy wspomagające parkowanie, które podnoszą komfort podróży.

Zobacz także:  Renault Laguna I (1994-2001) - schematy bezpieczników i przekaźników

Pod względem oszczędności paliwa, Renault Thalia oferuje różne silniki, które są znane z ekonomicznej jazdy. Dostępne są zarówno jednostki benzynowe, jak i wysokoprężne, które zapewniają niskie zużycie paliwa przy zachowaniu odpowiedniej mocy. Thalia jest również wyposażona w systemy wspomagające oszczędność paliwa, takie jak funkcja start-stop, która automatycznie wyłącza silnik w momencie postoju, co przyczynia się do redukcji emisji spalin i obniżenia kosztów eksploatacji.

Renault Thalia oferuje również wiele funkcji i systemów bezpieczeństwa, które chronią kierowcę i pasażerów. Systemy takie jak ABS, ESP, system kontroli trakcji czy systemy wspomagające hamowanie zapewniają stabilność i kontrolę pojazdu, a liczne poduszki powietrzne i systemy utrzymania pasażerów w przypadku kolizji zwiększają bezpieczeństwo na drodze.

Podsumowując, Renault Thalia to kompaktowy sedan, który oferuje połączenie komfortu, funkcjonalności i oszczędności paliwa. Jego atrakcyjny wygląd, przestronne wnętrze, różnorodne opcje wyposażenia i zaawansowane systemy bezpieczeństwa czynią go popularnym wyborem wśród rodzin i osób poszukujących niezawodnego i ekonomicznego samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Renault Wind Roadster (2010-2013) - schematy bezpieczników i przekaźników

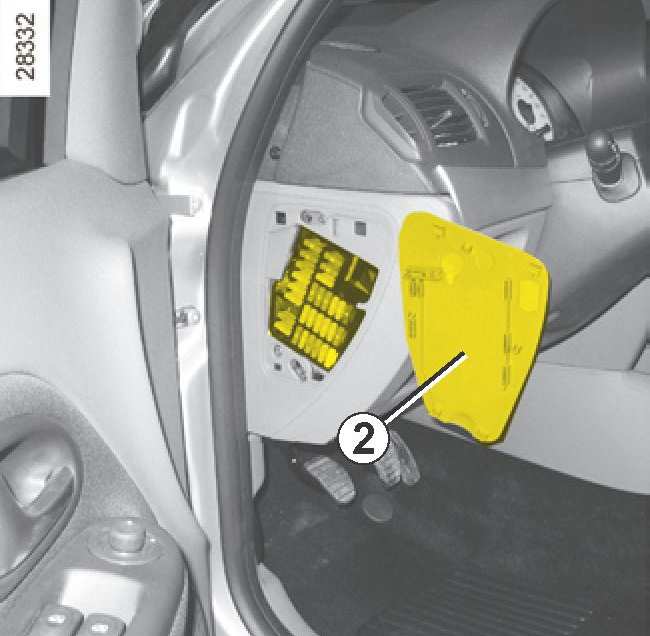

Przedział pasażerski

To urządzenie znajduje się z tyłu tablicy rozdzielczej.

Renault Thalia (1999-2008) - schematy bezpieczników i przekaźników

Aktualny opis schematu blokowego zostanie zapisany na odwrocie okładki ochronnej.

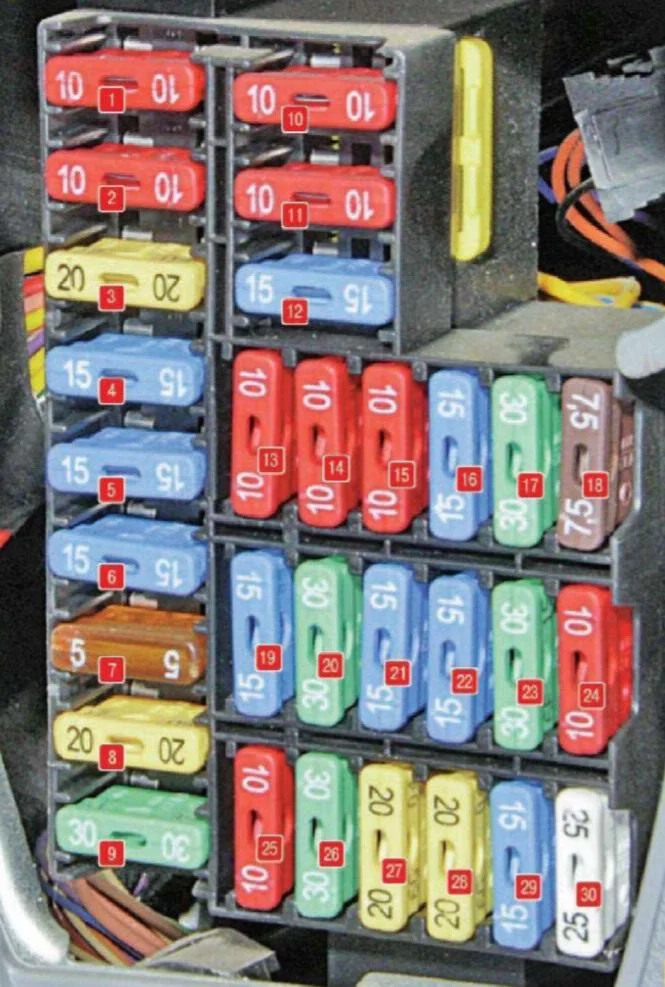

Renault Thalia (1999-2008) - schematy bezpieczników i przekaźników

Opis

1 10A Reflektor lewy (światło mijania)
2 10A Prawy reflektor (światło mijania)
3 10A Silnik wycieraczek szyby przedniej
4 15A włącznik światła cofania
5 Układ wtryskowy 15A
6 Jednostka dekodująca 15A
7 Układ wtryskowy 5A
8 20A Światło wewnętrzne, lusterka zewnętrzne, system audio, zegar
9 Układ wtryskowy 30A
10 10A Reflektor lewy (światło drogowe)
11 10A Prawy reflektor (światło drogowe)
12 15A sygnał dźwiękowy
13 10A System antykradzieżowy
14 10A Światła po lewej stronie, światła kontrolne
15 10A Światła po prawej stronie, podświetlenie kontrolek
16 15A System audio, bezpiecznik zapalniczki, zegar, podgrzewana tylna szyba, centralna jednostka komunikacyjna
17 Klimatyzator 30A
18 7,5А automatyczna skrzynia biegów
19 15A Światła przeciwmgielne
20 30A Podgrzewana tylna szyba
21 15A Wycieraczka i spryskiwacz ( model Clio ) szyba tylnej klapy
22 15A poduszka powietrzna
23 Okna elektryczne 30A
24 Układ przeciwblokujący 10A
25 Złącze diagnostyczne 10A
26 30A wentylator nagrzewnicy
27 20A Centralny zamek, zestaw wskaźników, gniazdo diagnostyczne
28 20A światła mijania
29 15A Centralny zamek, zestaw wskaźników, gniazdo diagnostyczne
30 25A Centralny zamek, zestaw wskaźników, gniazdo diagnostyczne
Zobacz także:  Renault Clio II (1998-2005) - schematy bezpieczników i przekaźników

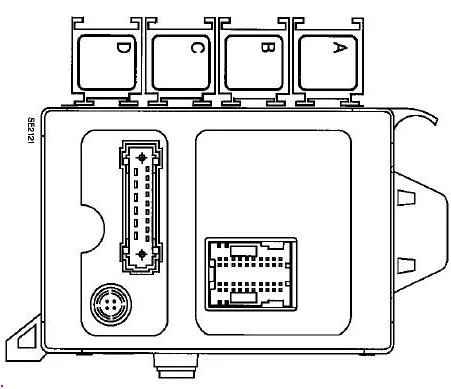

Przekaźniki

W zależności od konfiguracji  w kabinie  pod deską rozdzielczą mogą znajdować się następujące elementy.

Renault Thalia (1999-2008) - schematy bezpieczników i przekaźników

Opis

  • A – Przekaźnik wycieraczki tylnej szyby
  • B – Przekaźnik świateł przeciwmgielnych
  • C – Przekaźnik klaksonowy
  • D – Przekaźnik odmgławiacza tylnej szyby.

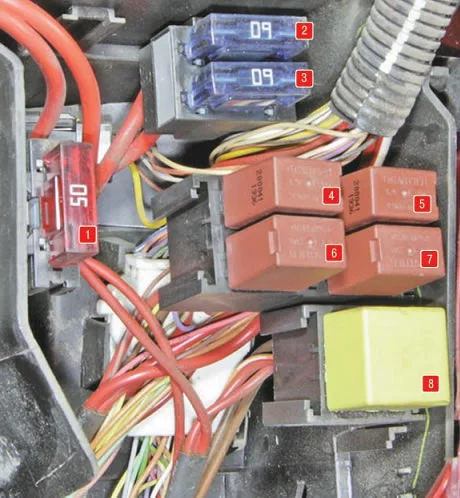

Komory silnika

Znajduje się w komorze silnika obok akumulatora, pod pokrywą ochronną.

Renault Thalia (1999-2008) - schematy bezpieczników i przekaźników

Opis

  1. 50A – Elektrowentylator układu chłodzenia silnika
  2. 60A – Łańcuch „plus” w kabinie
  3. 60A – Obwód plus salon
  4. Przekaźnik niskiej prędkości wentylatora elektrycznego układu chłodzenia silnika
  5. Przekaźnik pompy paliwa
  6. Nieużywany
  7. Przekaźnik blokujący wtrysk
  8. Przekaźnik rozrusznika
