Renault Midlum – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Midlum. Renault Midlum to średni samochód dostawczy marki Renault, który został wprowadzony na rynek w 2000 roku i produkowany do 2013 roku. Jest to wszechstronny pojazd, który oferuje połączenie funkcjonalności, wydajności i komfortu jazdy. Pod względem wyglądu, Renault Midlum prezentuje się profesjonalnie […]

05/26/2023
Czas czytania: 5 minut
Renault Midlum - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Midlum.

Renault Midlum to średni samochód dostawczy marki Renault, który został wprowadzony na rynek w 2000 roku i produkowany do 2013 roku. Jest to wszechstronny pojazd, który oferuje połączenie funkcjonalności, wydajności i komfortu jazdy.

Pod względem wyglądu, Renault Midlum prezentuje się profesjonalnie i nowocześnie. Ma charakterystyczny design z dużym logo marki na atrapie chłodnicy i dynamicznie stylizowane linie nadwozia. Midlum był dostępny w różnych wariantach nadwozia, takich jak furgon, podwozie z zabudową czy samochód dostawczy z kabiną załogową, co daje możliwość dopasowania go do indywidualnych potrzeb i zastosowań.

Wnętrze Renault Midlum zostało zaprojektowane z myślą o komforcie i funkcjonalności. Kabina oferuje przestronne miejsce pracy dla kierowcy, z ergonomicznie rozmieszczonymi elementami sterującymi i wygodnymi fotelami. Kokpit jest przejrzysty i intuicyjny, umożliwiając łatwą obsługę wszystkich niezbędnych funkcji. Dodatkowo, Midlum oferuje wiele udogodnień, takich jak klimatyzację, system audio, nawigację satelitarną czy tempomat, które zwiększają komfort podróży i efektywność pracy.

Renault Midlum jest dostępny z różnymi silnikami, które charakteryzują się mocą, oszczędnością paliwa i niezawodnością. Dostępne są różne pojemności i konfiguracje silników, co pozwala na dopasowanie wydajności do indywidualnych potrzeb i wymagań transportowych. Midlum oferuje również różne opcje napędu, takie jak napęd na przednie koła lub napęd na wszystkie koła, zapewniające doskonałe prowadzenie i stabilność na drodze.

Pod względem ładowności, Renault Midlum oferuje praktyczne i elastyczne rozwiązania. Posiada różne możliwości załadunku, takie jak różne długości i szerokości platformy ładunkowej oraz systemy montażowe, które ułatwiają transport towarów o różnych kształtach i rozmiarach. Midlum może pomieścić znaczną ilość ładunku, co czyni go idealnym dla firm transportowych i dostawczych.

Zobacz także:  Renault Scenic IV (2016-2023) - schematy bezpieczników i przekaźników

Renault Midlum został również wyposażony w szereg systemów bezpieczeństwa i asystentów, które zapewniają ochronę kierowcy i pasażerów. Systemy takie jak ABS, ESP, kontrola trakcji czy asystent pasa ruchu wspomagają stabilność i kontrolę pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

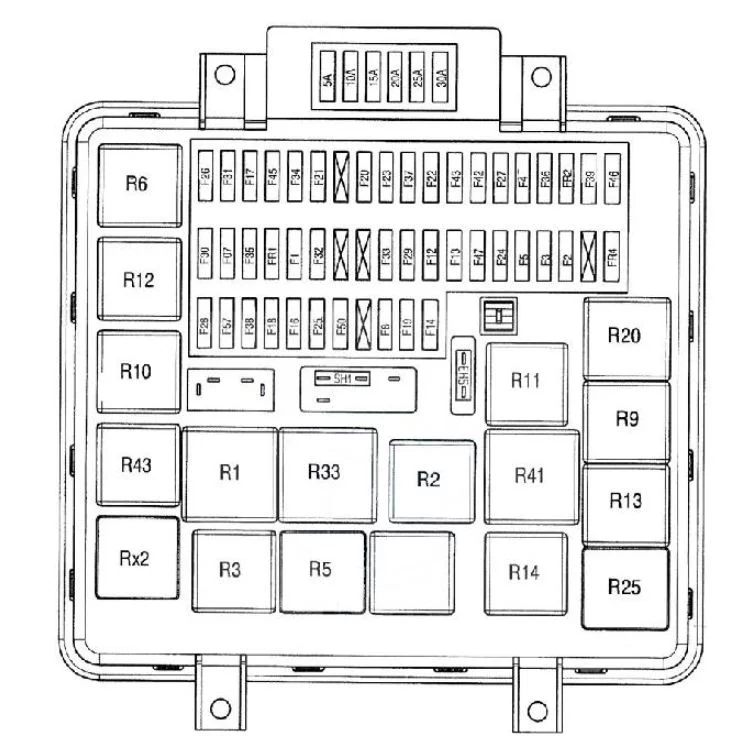

Skrzynka bezpiecznikowa

Renault Midlum - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Gniazdo przyczepy 7-stykowe („ABS”);

Gniazdo przyczepy, 7-stykowe typu 24 S;

Przekaźnik świateł stop.

2 10 Światła pozycyjne przednie/pozycyjne;

Tylne światła pozycyjne prawe;

Tablica rejestracyjna – światło prawe;

Regulacja reflektorów.

3 10 Światła obrysowe;

Tylne światła pozycyjne lewe/postojowe;

Tablica rejestracyjna – światło lewe;

Oświetlenie deski rozdzielczej;

Oświetlenie włączników.

4 10 Światła boczne przyczepy/postojowe
5 10 Dostępne zasilanie (oświetlenie)
7 10 Elektrozawory hamulca Jake’a;

Sterowanie zatrzymaniem silnika;

Zatkanie filtra paliwa;

ECU „EUP”.

8 15 Światła przeciwmgielne;

Światła przeciwmgielne do jazdy.

12 10 Światła mijania prawe
13 10 Światła mijania lewe
14 15 Światła drogowe prawe;

Światła drogowe lewe;

Światła drogowe długie.

16 10 Światła ostrzegawcze na desce rozdzielczej i zasilanie wskaźników;

Elektryczne lub hydrauliczne sterowanie

zwalniaczem;

Elektrozawór hamulca wydechowego;

„ABS-ASR” ECU.

17 20 Podgrzewany fotel kierowcy;

Ogranicznik napięcia (gniazdo 12 V);

Ogranicznik napięcia (telekomunikacja).

18 15 Nagrzewnice klimakonwektorowe
19 25 Podgrzewacz filtra paliwa
20 20 Obrotowe lampy ostrzegawcze;

Silnik odpowietrznika dachowego.

21 10 Zasilanie (za wyłącznikiem głównym)
22 20 Niezależny grzejnik AT 2000
23 10 Górne światło kierowcy;

Światło górne pasażera.

24 20 Silnik podnoszenia szyby kierowcy;

Silnik podnoszenia szyby pasażera.

25 5 Zegar tachografu
26 15 Klakson
27 10 Światła stopu
28 15 ECU „ABS”;

Elektryczny przekaźnik wyłączający zwalniacz.

29 10 Odszranianie lusterek wstecznych;

Przekaźnik czasowy opóźnienia odmrażania

szyby przedniej.

30 10 Zapalniczka
31 20 Gniazdo 24 V;

Spadek napięcia (dodatkowe gniazdo 12 V).

32 20 Regulator prędkości wycieraczek szyby przedniej;

Pompa spryskiwacza szyby przedniej;

Pompa spryskiwacza reflektorów;

Silnik wycieraczek szyby przedniej.

33 20 Gniazdo diagnostyczne;

Zawieszenie ECU.

34 15 Zasilanie pamięci tunera radiowego;

Niezależna grzałka AT 2000;

Urządzenie migające.

35
36 20 Gniazdo przyczepy 7-stykowe („ABS”)
37 15 Elektrozaczep lewych drzwi;

Elektrozaczep prawy;

Elektrozaczep prawych lusterek wstecznych;

Sterowanie obrotowe;

Zewnętrzne lusterka wsteczne;

Oświetlenie stopniowe;

Lewe górne oświetlenie drzwi tylnych;

Prawe górne oświetlenie drzwi.

38 25 ECU „EUP”
39 10 Sterownik automatycznej skrzyni biegów
42 10 Zasilanie ECU automatycznej skrzyni biegów
43 10 Reflektor załadunkowy (ciągnik);

Gniazdo przyczepy, 7-stykowe 24 S;

Sterowanie urządzeniami zabudowującymi;

Sterowanie zasuwami sterującymi oświetleniem;

Przekaźnik wyłączający hamulec wydechowy.

45 10 Skrzynka centralnego zamka drzwi
46 15 Przekaźnik podgrzewacza paliwa;

Lampa (-y) cofania;

Brzęczyk cofania;

Przekaźnik odszraniania lusterek wstecznych.

47 10 Zawieszenie ECU;S

krzynka zdalnego sterowania zawieszeniem.

50
52 10 Przekaźnik opóźnienia wycieraczek szyby przedniej.
57 15 „EUP” VECU ECU;

Tachograf elektroniczny.

Przekaźniki
R1 Po zapłonie przekaźnik zasilania nr 1
R2 Zasilanie za przekaźnikiem zapłonu
R3 Przekaźnik bezpieczeństwa wycieraczek szyby przedniej
R5 Przekaźnik świateł bocznych/postojowych
R6 Przekaźnik wyposażenia dodatkowego
R9 Przekaźnik świateł przeciwmgielnych
R10 Przekaźnik świateł przeciwmgielnych
R11 Przekaźnik świateł mijania
R12 Przekaźnik świateł drogowych
R13 Światła drogowe dalekiego zasięgu
R14 Przekaźnik świateł stopu
R18 Elektryczny przekaźnik wyłączający zwalniacz
R20 Lusterka wsteczne i przekaźnik odmrażania szyby przedniej.
R23 Przekaźnik obrotowych świateł ostrzegawczych
R25 Przekaźnik wycieraczek szyby przedniej
R33 Uruchomienie przekaźnika
R41 Przekaźnik podgrzewacza paliwa
R43 Przekaźnik zasilania ECU „VECU/EECU”

Boczniki

Konfiguracja A: Z ADR i ze światłami do jazdy dziennej.
Konfiguracja B: bez ADR i bez świateł dziennych.
W zależności od montażu pojazd jest wyposażony w następujące boczniki:

Renault Midlum - schematy bezpieczników i przekaźników
Numer Bocznica
SH1
SH2 Bocznik ADR
SH3 Bocznik świateł dziennych

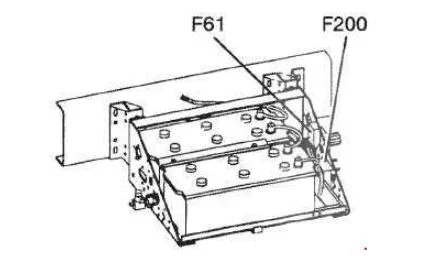

Renault Midlum - schematy bezpieczników i przekaźników
Numer Ampery [A] Bocznica
F61 50 Odmrażanie szyby przedniej
F200 200 Zasilanie (przed wyłącznikiem głównym)

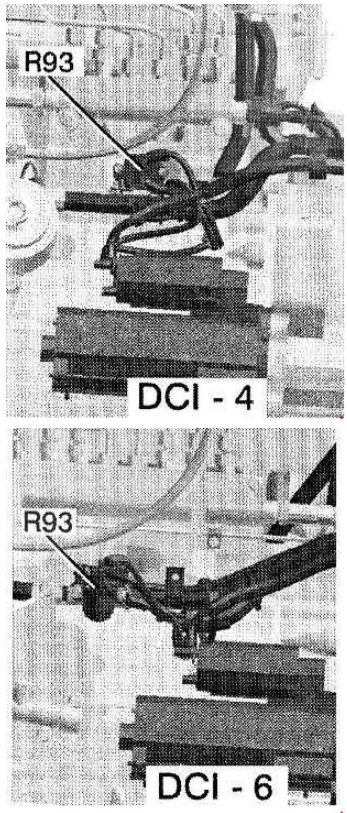

Przekaźnik podgrzewania (R93)

Renault Midlum - schematy bezpieczników i przekaźników

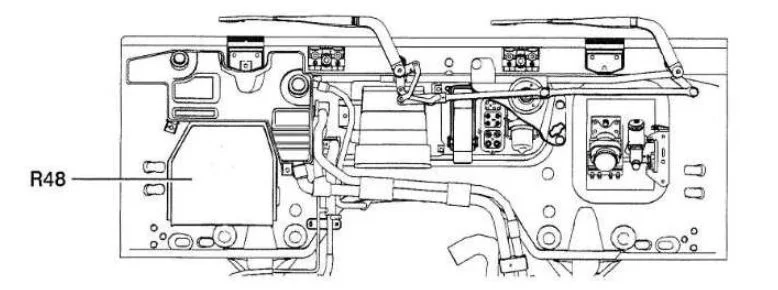

Przekaźnik odmrażania szyby przedniej (opóźniony) (R48)

Renault Midlum - schematy bezpieczników i przekaźników

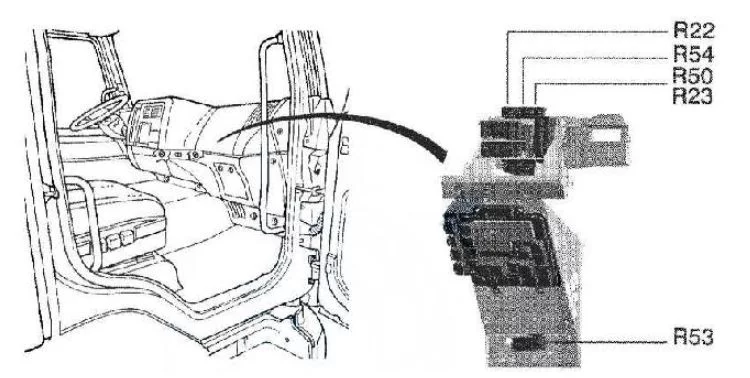

Przekaźniki

Renault Midlum - schematy bezpieczników i przekaźników
Numer Przekaźnik
R22 Przekaźnik neutralny
R23 Przekaźnik obrotowych świateł ostrzegawczych
R50 Dostępny przekaźnik zasilania(wyposażenie producenta nadwozia).
R53 Przekaźnik opóźnienia spryskiwaczy reflektorów
R54 Przekaźnik świateł cofania



Numer Przekaźnik
R34 Przekaźnik prędkości zerowej;

Przekaźnik prędkości zerowej skrzyni biegów „ALLISON”.

R70 Przekaźnik wyłączający hamulec wydechowy
