Renault Kangoo II (2008-2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Kangoo II z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. Renault Kangoo II to druga generacja popularnego modelu Kangoo, który był produkowany od 2008 roku. Jest to kompaktowy van, który kontynuuje sukces poprzednika, oferując […]

05/25/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Kangoo II z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Renault Kangoo II to druga generacja popularnego modelu Kangoo, który był produkowany od 2008 roku. Jest to kompaktowy van, który kontynuuje sukces poprzednika, oferując jeszcze większą funkcjonalność, nowoczesne rozwiązania technologiczne i atrakcyjny design.

Pod względem designu, Renault Kangoo II prezentuje bardziej dynamiczne i zaokrąglone linie nadwozia w porównaniu do poprzednika. Nowoczesny wygląd nadaje mu atrakcyjny i przyjazny charakter. Samochód oferuje również różne warianty nadwozia, takie jak wersja dostawcza i pasażerska, aby sprostać różnym potrzebom użytkowników.

Wnętrze Renault Kangoo II zostało starannie zaprojektowane, oferując przestronną kabinę i elastyczną przestrzeń ładunkową. Wersja pasażerska może pomieścić do pięciu osób, zapewniając wygodne miejsce dla pasażerów. Kabinę cechuje ergonomiczny układ deski rozdzielczej, wysokiej jakości materiały i liczne schowki i półki na przechowywanie różnych przedmiotów.

Renault Kangoo II oferuje różne jednostki napędowe, w tym benzynowe i dieselowe silniki, które zapewniają zarówno oszczędność paliwa, jak i wystarczającą moc do codziennej jazdy. Modele dieselowe często oferują również opcję wyposażenia w system Start-Stop, który pomaga zmniejszyć zużycie paliwa podczas postoju.

Jednym z kluczowych atutów Renault Kangoo II jest jego funkcjonalność i przestronność. Duże przesuwane drzwi boczne ułatwiają dostęp do kabiny i tylnej części pojazdu, a tylna klapa otwierana na boki ułatwia załadunek i rozładunek. Przestrzeń ładunkowa może być dostosowana do różnych potrzeb dzięki składanym siedzeniom i regulowanym podłodze. Dodatkowo, Renault Kangoo II oferuje również opcję podwójnej kabiny, umożliwiając przewóz większej liczby pasażerów i towaru jednocześnie.

W zakresie wyposażenia, Renault Kangoo II oferuje wiele funkcji i technologii, które podnoszą komfort i bezpieczeństwo jazdy. Można znaleźć systemy multimedialne, nawigację GPS, klimatyzację, tempomat, czujniki parkowania, systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne, oraz wiele innych funkcji, które sprawiają, że jazda staje się bardziej przyjemna i bezpieczna.

Renault Kangoo II zdobył duże uznanie zarówno wśród klientów indywidualnych, jak i przedsiębiorców. Jest to samochód, który łączy w sobie funkcjonalność, ekonomię i nowoczesne rozwiązania technologiczne, spełniając potrzeby osób poszukujących praktycznego i wszechstronnego pojazdu użytkowego.

Zobacz także:  Renault Twingo III (2015-2018) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

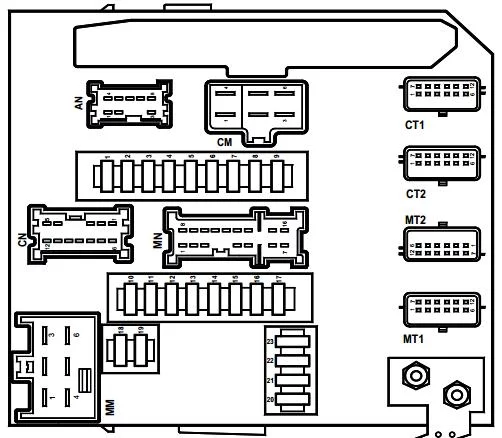

Komora silnika

Dotarcie do niej jest dość trudne. Aby to zrobić, wyjmij akumulator, odkręć znajdującą się obok niej pokrywę bloku i odwróć ją.

Renault Kangoo II (2008-2021) - schematy bezpieczników i przekaźników

Opis

1 7,5А – Bezpiecznik lamp światła bocznego prawego (172-226)
2 7,5A – Bezpiecznik lewych świateł pozycyjnych (173-227);

Prawa tylna lampa (172);

Środkowa lampa tablicy rejestracyjnej (1324);

Zapalniczka (101);

Gniazda dodatkowego wyposażenia 1. rzędu siedzeń (506);

Zamek drzwi włącznik i alarmy awaryjne (1391);

Włącznik zasięgu reflektorów (562);

Panele klimatyzacji (319-419);

Systemy audio (261);

Wyświetlacz wielofunkcyjny.

3 10A – Bezpiecznik prawego reflektora (światła mijania) (226);

Przełącznik regulacji zasięgu świateł (562);

Silniczek regulacji zasięgu prawego reflektora (538).

4 10A – Bezpiecznik lewego reflektora (światła mijania) (227);

Silnik korektora lewego reflektora (537).

5 20A – Bezpiecznik prawego i lewego światła przeciwmgielnego (176 – 177)
6 10A – Bezpiecznik lewego reflektora (światła drogowe) (227)
7 10A – Bezpiecznik prawego reflektora (światło drogowe) (226)
8 25A – układ przeciwblokujący ECU (118) lub układ stabilizacji trajektorii (1094)
9 30A – Bezpiecznik silnika wycieraczek szyby przedniej (212)
10 5A – Bezpiecznik „+” za stacyjką elektrycznego wspomagania kierownicy (1232)
11 Nieużywany
12 20A – automatyczna skrzynia biegów ECU (119)
13 Nieużywany
14 15A Samochód z silnikiem benzynowym:

Wtryskiwacze 1-2-3-4 (193-194-195-196);

Adsorber (371);

Sonda lambda zaworowa (242);

Sonda lambda zaworowa (887);

Samochód z silnikiem diesla:

regulator przepływu Paliwo (1105);

Elektrozawór czujnika cylindra (746).

15 Nieużywany
16 5A – ECU ASB (119)
17 7,5 A – Przekaźnik dodatkowej nagrzewnicy 1 (1067);

Przekaźnik dodatkowej nagrzewnicy 2 (1068);

Gniazdo diagnostyczne (225);

Sterownik poduszki powietrznej / napinacza pasów (756);

Sterownik parkowania (1222).

18 5A – Bezpiecznik „+” po zasileniu zapłonu czujnika wody w paliwie (414);

Blok przekaźników w komorze silnika 2 (1683);

Komputer wtrysku (120).

19 10A – Bezpiecznik „+” za włącznikiem zapłonu dla włącznika świateł cofania (155) lub włącznika świateł cofania z górnym martwym czujnikiem (1109)
20 20A – Układ wtrysku ECU (120)
21 Nieużywany
22 10A – Bezpiecznik sprzęgła elektromagnetycznego sprężarki klimatyzacji (171)
23 30A – Podgrzewana szyba tylna (200);

Lusterka zewnętrzne (239-240).

Skrzynka obwodu zasilania

Renault Kangoo II (2008-2021) - schematy bezpieczników i przekaźników

Opis

1 60A jednostka interfejsu podgrzewacza płynu chłodzącego
2 7A Blok przekaźnika świec żarowych silnika Diesla (980);

Moduł interfejsu podgrzewacza płynu chłodzącego.

3 30A Blok przekaźników w komorze silnika 2 (1683);

Grzałka podgrzewacza paliwa.

4 40A Bezpiecznik silnika okna drzwi
5 70A Skrzynka bezpieczników i przekaźników w przedziale pasażerskim
6 Sterownik ABS 50A (1094)
7 40A Przekaźnik dodatkowego ogrzewania 1
8 70A Skrzynka bezpieczników i przekaźników w przedziale pasażerskim
9 70A Przekaźnik dodatkowego ogrzewania 2

Skrzynka bezpieczników na pokrywie akumulatora

Renault Kangoo II (2008-2021) - schematy bezpieczników i przekaźników

Opis

F1 175А Bezpiecznik generatora (103);

Skrzynka bezpiecznikowa obwodu zasilania (777);

Zespół zabezpieczeniowo-łączący (1337).

F2 Bezpiecznik obwodu zasilania „+” akumulatora do rozrusznika przez bezpiecznik (163) – 2 A w samochodach z silnikami benzynowymi lub 500 A w samochodach z silnikami Diesla
F3 40A Bezpiecznik „+” akumulatora przez bezpiecznik do układów silnika przez zespół zabezpieczający i przełączający
F4 40A Bezpiecznik „+” akumulatora przez bezpiecznik wentylatora elektrycznego układu chłodzenia silnika (1014-188);

Blok zabezpieczająco-łączący (1337);

Rozrusznik (163);

Blok zabezpieczająco-łączący (1337).

F5 70A Bezpiecznik „+” akumulatora przez bezpiecznik do elektrycznego wspomagania kierownicy (1232)
F6 40A Akumulator + bezpiecznik obwodu przez bezpiecznik przedziału pasażerskiego / skrzynkę przekaźników (260) – UCH (645).

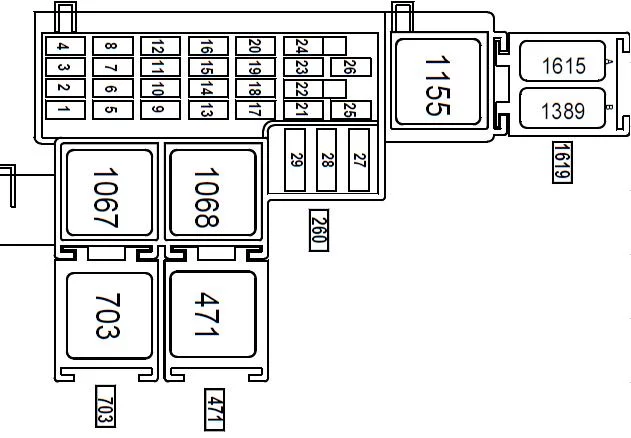

Przedział pasażerski

Znajduje się za osłoną ochronną po lewej stronie kierownicy.

Renault Kangoo II (2008-2021) - schematy bezpieczników i przekaźników

Opis

1 Nieużywany
2 10A Bezpiecznik do zapalniczki (101) lub gniazdo do dodatkowego wyposażenia (506)
3 15A System audio (261);

Wyświetlacz wielofunkcyjny (653);

Przekaźnik mocy fotela (1399);

Przekaźnik świateł hamowania (1524);

Przekaźnik odbiorników energii elektrycznej nr 2 (1389).

4 10A Gniazdo na dodatkowe wyposażenie II rząd siedzeń (1382)
5 5A Zasilanie tablicy rozdzielczej (247)
6 30A Bezpiecznik centralnego zamka lub systemu blokowania klamek wewnętrznych
7 20A UCH (645) (światła ostrzegawcze i przeciwmgielne)
8 10A Bezpiecznik grzałek do zewnętrznych lusterek wstecznych po stronie kierowcy i pasażera (239-240)
9 10А Przekaźnik odbiorników energii elektrycznej nr 2 (1389) i przekaźnik „+” pracującego silnika spalinowego (1615)
10 15A System audio (261);

Wyświetlacz wielofunkcyjny (653);

Multipleksowy interfejs sieciowy (sieć multipleksowa (1714);

Wyświetlacz wideo (1127).

11 10A ECU klimatyzatora (419), przekaźnik odbiorników prądu 1 (1155), lampka oświetlenia wnętrza, lampka bagażnika, włącznik świateł hamowania
12 5A CEBS (645)
13 5A Bezpiecznik lampy przedniej (213);

Lampa centralna (529);

Czujnik deszczu i światła (1415).

14 5A Przekaźnik sterowania szybą elektryczną (471);

Przekaźnik bezpieczeństwa dzieci (750);

Przekaźnik podnośnika szyb (703);

ECU klimatyzacji (419).

15 10A UCH (645) – ABS ECU (118)
16 15A UCH (645);

Włącznik świateł hamowania (160);

Sterownik ABS i automatycznej skrzyni biegów (119);

Tylne światła prawe i lewe, górne światło stop (639).

17 20A Blokuj przełączniki podsterowności (1519);

Dwukierunkową pompę spryskiwacza szyby przedniej i tylnej (677).

18 5A Bezpiecznik w module zespolonym w kabinie (645);

Pierścień odbiorczy (1618).

19 Przekaźnik szyby elektrycznej 30A (471)
20 15A Przekaźnik zasilania fotela (1399);

Ogrzewanie fotela kierowcy i pasażera (385-386);

Przełączniki ogrzewania prawego i lewego fotela (1513-1514).

21 15A Blok wyłączników podsterowności (1519);

Główny elektromagnetyczny sygnał dźwiękowy (105);

Złącze diagnostyczne (225).

22 15A UCH (645);

Silnik wycieraczki tylnej szyby (211);

Silnik wycieraczki drzwi (1881).

23 Zasilanie elektrycznej dmuchawy zimnego powietrza (164) 20 A dla klimatyzacji lub 30 A dla standardowego ogrzewania
24 20A Zasilanie elektrycznej dmuchawy zimnego powietrza (164)
25 Nieużywany
26 Nieużywany
27 40A UCH (645);

Silnik elektryczny podnośnika szyby drzwi kierowcy i pasażera.

28 Nieużywany
29 Nieużywany



Przekaźniki

  • 1155 – 70А Przekaźnik odbiorców energii elektrycznej 1
  • 1067 – 40A Przekaźnik dodatkowego ogrzewania 1
  • 1068 – 70A Przekaźnik dodatkowego ogrzewania 2
  • 471- 40A Przekaźnik do sterowania elektrycznymi podnośnikami szyb
  • 703 – 40A Elektryczny przekaźnik podnośnika szyby
  • 1615 – 20A Przekaźnik „+” przy pracującym silniku
  • 1389 – 20A Przekaźnik dla odbiorników energii elektrycznej 2

Przekaźnik bezpieczeństwa dziecka znajduje się w tunelu obok dźwigni hamulca postojowego.
