Peugeot 107 (2007-2011) – schematy bezpieczników i przekaźników

Rocznik 2007-2011
Zaktualizowano 4.07.2023
Peugeot 107 (2007-2011) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 107z lat: 2007, 2008, 2009, 2010, 2011.

Skrzynki bezpieczników znajdują się pod tapicerką tablicy rozdzielczej i obok akumulatora w komorze silnika.

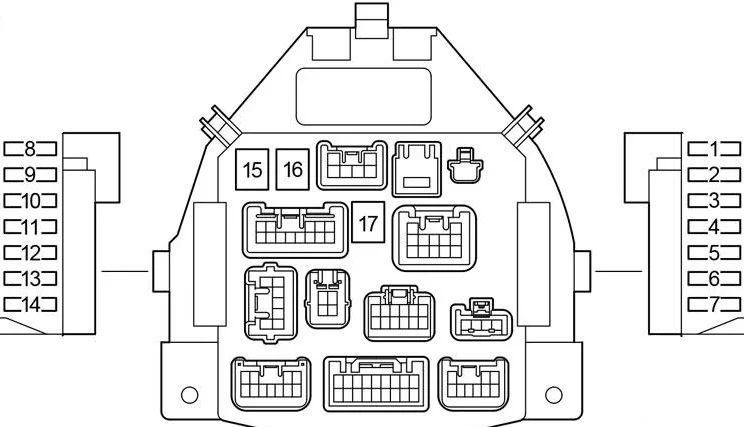

Panel przyrządów

Peugeot 107 (2007-2011) - schematy bezpieczników i przekaźników

Peugeot 107 (2007-2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Światła stopu;

ABS;

Skrzynia „2 Tronic”.
2 25 A Centralny zamek/odblokowanie
3 20 A Odmgławianie tylnej szyby
4 7,5 A Oświetlenie tylne;

Oświetlenie tablicy rejestracyjnej;

Tablica przyrządów;

Wyświetlacz.
5 7,5 A Gniazdo diagnostyczne
6 7,5 A Tylna lampa przeciwmgielna;

Tablica przyrządów;

Skrzynia biegów „2 Tronic”.
7 – Nieużywany
8 7,5 A ABS;

Wspomaganie kierownicy;

Klimatyzacja;

Zespół wentylatora.
9 10 A Tylne światła;

Centralny zamek/odblokowanie;

Elektryczne szyby;

Odparowywanie tylnej szyby;

Prędkościomierz;

Klimatyzacja;

Ogrzewanie;

Obrotomierz.
10 20 A Wycieraczki przednie i tylne
11 15 A Sprzęt audio;

Elektroniczny immobilizer silnika;

Gniazdo 12 V (maks. 120 W).
12 7,5 A Odmgławianie tylnej szyby;

ABS;

Zespół wentylatora;

Wycieraczki przednie i tylne;

Wspomaganie kierownicy;

Centralny zamek/odblokowanie;

Klimatyzacja;

Elektryczne szyby;

Prędkościomierz;

Obrotomierz.
13 15 A Poduszka powietrzna;

Sterownik silnika;

Elektroniczny immobilizer silnika;

Skrzynia biegów „2 Tronic”;

Tablica przyrządów.
14 7,5 A Klimatyzacja
15* 40 A Akcesoria;

Odmgławianie;

ABS;

Przekaźnik zespołu wentylatora;

Wycieraczki przednie i tylne.
16* 30 A Okna elektryczne
17* 40 A Ogrzewanie;

Klimatyzacja.
* Bezpieczniki umieszczone za tablicą rozdzielczą. Aby je zmienić, skontaktuj się z ASO PEUGEOT.

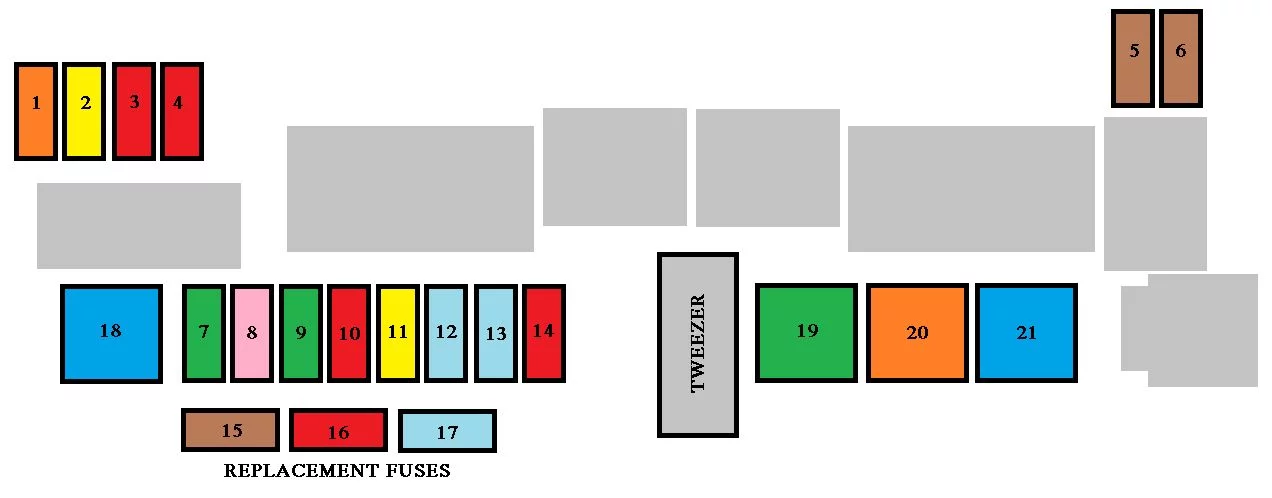

Komora silnika

Peugeot 107 (2007-2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 A Skrzynia biegów „2 Tronic”;

Zespół wentylatora (diesel).
2 10 A Reflektory
2 20 A Reflektory ze światłami dziennymi
3 30 A Jednostka sterująca ABS/ESP
4 30 A Zasilanie wyłącznika zapłonu
5 10 A Światła awaryjne;

Światła ostrzegawcze tablicy przyrządów;

Kierunkowskazy.
6 10 A Reflektory
7 15 A Światło dodatkowe;

Prędkościomierz;

Sprzęt audio;

Tablica przyrządów;

Obrotomierz.
8 15 A/25 A Jednostka sterująca silnika benzynowego/diesla
9 10 A Klakson
10 30 A Zespół wentylatora (benzyna)
11 50 A ABS/ESP
12 50 A Wspomaganie kierownicy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
