Peugeot 107 (2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 107 z lat: 2006. Peugeot 107 to małe miejskie auto produkowane przez francuską firmę Peugeot w latach 2005-2014. Model ten został zaprojektowany wraz z bliźniaczymi modelami Citroën C1 i Toyota Aygo w ramach współpracy między koncernami PSA Peugeot Citroën i Toyota. Oto […]

07/04/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 107 z lat: 2006.

Peugeot 107 to małe miejskie auto produkowane przez francuską firmę Peugeot w latach 2005-2014. Model ten został zaprojektowany wraz z bliźniaczymi modelami Citroën C1 i Toyota Aygo w ramach współpracy między koncernami PSA Peugeot Citroën i Toyota. Oto kilka kluczowych informacji na temat Peugeota 107:

  1. Design: Peugeot 107 ma prosty, ale atrakcyjny design charakterystyczny dla małych aut miejskich. Jego zwarty rozmiar sprawia, że jest doskonały do poruszania się po zatłoczonych miejskich ulicach i parkowania w ograniczonych przestrzeniach. Samochód jest dostępny w różnych kolorach i stylach, które dodają mu młodzieńczego wyglądu.
  2. Mały rozmiar, duże zastosowanie: Peugeot 107, podobnie jak bliźniacze modele, został stworzony z myślą o codziennych podróżach w mieście. To idealne auto dla singli, par i młodych kierowców, którzy potrzebują prostej, ekonomicznej i łatwej w obsłudze maszyny do jazdy po mieście. Pomimo małych rozmiarów, wnętrze jest zaskakująco przestronne dla kierowcy i pasażera.
  3. Efektywność paliwowa: Peugeot 107 został wyposażony w małe i oszczędne silniki benzynowe, które zapewniają niskie zużycie paliwa. Dzięki temu samochód jest ekonomiczny w eksploatacji i przyjazny dla środowiska.
  4. Prosta i funkcjonalna kabina: Kabina Peugeota 107 charakteryzuje się prostym układem, który zapewnia intuicyjną obsługę i łatwe korzystanie z funkcji samochodu. Wnętrze jest dobrze zaprojektowane i wyposażone w podstawowe funkcje, które są niezbędne do komfortowej jazdy.
  5. Bezpieczeństwo: Choć Peugeot 107 to małe auto, producent zadbał o bezpieczeństwo kierowcy i pasażerów. Samochód jest wyposażony w systemy kontroli stabilności i trakcji oraz poduszki powietrzne dla kierowcy i pasażera. W niektórych wersjach dostępny był opcjonalny pakiet dodatkowych systemów bezpieczeństwa.
  6. Popularność i dziedzictwo: Peugeot 107 cieszył się dużą popularnością w segmencie małych aut miejskich. Jego niskie koszty zakupu i utrzymania, oszczędność paliwa i łatwość obsługi przyczyniły się do jego sukcesu. Mimo że nie jest już produkowany, pozostaje ważnym elementem w historii Peugeota i świadczy o zaangażowaniu marki w produkcję małych, przyjaznych dla miasta samochodów.
Zobacz także:  Peugeot 508 II (2018-2019) - schematy bezpieczników i przekaźników

Peugeot 107 to małe miejskie auto, które oferuje ekonomiczność, prostotę i funkcjonalność. Jego małe rozmiary sprawiają, że jest idealny do poruszania się po mieście, zapewniając jednocześnie przyzwoity komfort i podstawowe funkcje. Jeśli szukasz prostego i niezawodnego samochodu miejskiego, Peugeot 107 może być dobrym wyborem.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot 207 (2008-2010) - schematy bezpieczników i przekaźników

Skrzynki bezpieczników znajdują się pod tapicerką tablicy rozdzielczej i obok akumulatora w komorze silnika.

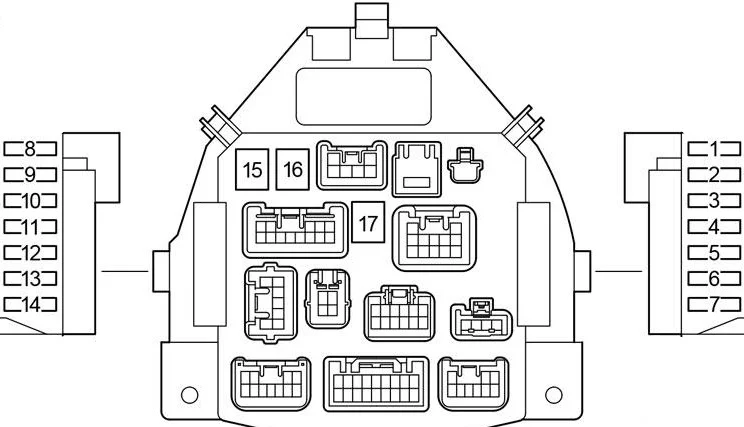

Panel przyrządów

Peugeot 107 (2006) - schematy bezpieczników i przekaźników





Peugeot 107 (2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Światła stopu;

ABS;

Skrzynia „2 Tronic”.

2 25 A Centralny zamek/odblokowanie
3 20 A Odmgławianie tylnej szyby
4 7,5 A Oświetlenie tylne;

Oświetlenie tablicy rejestracyjnej;

Tablica przyrządów;

Wyświetlacz.

5 7,5 A Gniazdo diagnostyczne
6 7,5 A Tylna lampa przeciwmgielna;

Tablica przyrządów;

Skrzynia biegów „2 Tronic”.

7 7,5 A ABS;

Wspomaganie kierownicy.

8 7,5 A ABS;

Wspomaganie kierownicy;

Klimatyzacja;

Zespół wentylatora.

9 10 A Tylne światła;

Centralny zamek/odblokowanie;

Elektryczne szyby;

Odparowywanie tylnej szyby;

Prędkościomierz;

Klimatyzacja;

Ogrzewanie.

10 20 A Wycieraczki przednie i tylne
11 15 A Sprzęt audio;

Elektroniczny immobilizer silnika.

12 7,5 A Odmgławianie tylnej szyby;

ABS;

Zespół wentylatora;

Wycieraczki przednie i tylne;

Wspomaganie kierownicy;

Centralny zamek/odblokowanie;

Klimatyzacja;

Elektryczne szyby;

Prędkościomierz.

13 15 A Poduszka powietrzna;

Sterownik silnika;

Elektroniczny immobilizer silnika;

Skrzynia biegów „2 Tronic”;

Tablica przyrządów.

14 7,5 A Klimatyzacja
15* 40 A Akcesoria;

Odmgławianie;

ABS;

Przekaźnik zespołu wentylatora;

Wycieraczki przednie i tylne.

16* 30 A Okna elektryczne
17* 40 A Ogrzewanie
* Bezpieczniki umieszczone za tablicą rozdzielczą. Aby je zmienić, skontaktuj się z ASO PEUGEOT

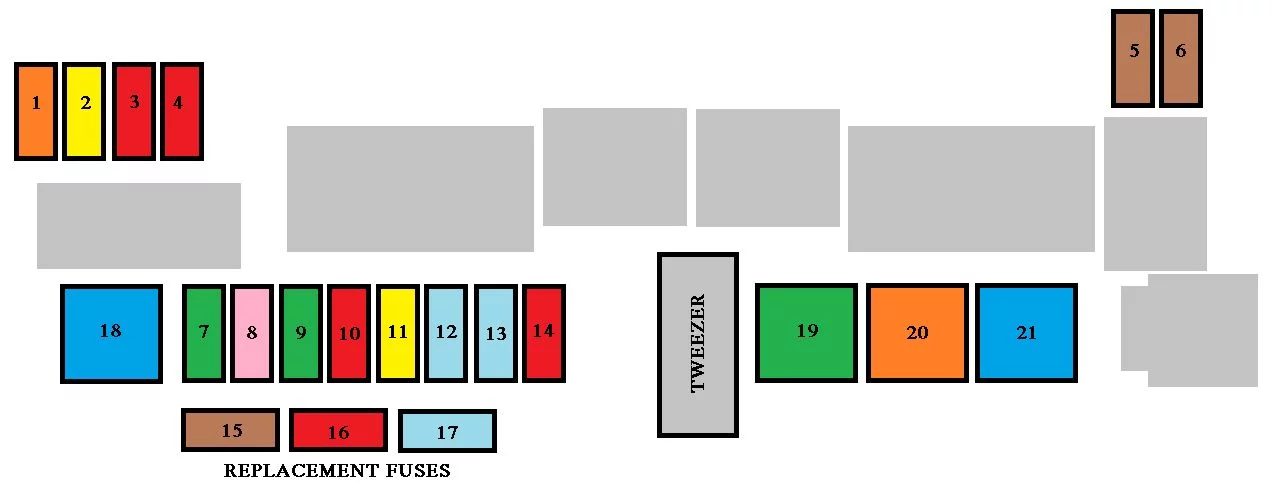

Komora silnika

Peugeot 107 (2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 50 A Skrzynia biegów „2 Tronic”;

Zespół wentylatora (diesel).

2 10 A Reflektory (w zależności od kraju)
2 20 A Reflektory ze światłami dziennymi
3 25 A Jednostka sterująca ABS
4 30 A Zasilanie wyłącznika zapłonu
5 10 A Światła awaryjne;

Światła ostrzegawcze tablicy przyrządów;

Kierunkowskazy.

6 10 A Reflektory (w zależności od kraju)
7 15 A Światło dodatkowe;

Prędkościomierz;

Sprzęt audio;

Tablica przyrządów.

8 15 A/25 A Jednostka sterująca silnika benzynowego/diesla
9 10 A Klakson
10 7,5 A Zespół wentylatora (benzyna)
11 10 A ABS
12 15 A Wspomaganie kierownicy
