Peugeot 107 (2012-2014) – schematy bezpieczników i przekaźników

Rocznik 2012-2014
Zaktualizowano 4.07.2023
Peugeot 107 (2012-2014) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 107 z lat: 2012, 2013, 2014.

Skrzynki bezpieczników znajdują się pod tapicerką tablicy rozdzielczej i obok akumulatora w komorze silnika.

Panel przyrządów

Peugeot 107 (2012-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Lampy hamulcowe;

ABS;

Skrzynia 2 Tronic.
2 25 Centralny zamek/odblokowanie;

Pilot zdalnego sterowania.
3 20 Odmgławianie tylnej szyby
4 7,5 Lampy tylne;

Oświetlenie tablicy rejestracyjnej;

Tablica przyrządów;

Ekran;

Regulacja reflektorów;

Światła do jazdy dziennej LED;

Światła boczne.
5 7,5 Gniazdo diagnostyczne
6 7,5 2 Skrzynia biegów Tronic;

Tylne światło przeciwmgielne;

ESP;

Światła do jazdy dziennej LED;

Tablica przyrządów;

Obrotomierz.
7 – Nieużywany
8 7,5 ABS/ESP;

Wspomaganie kierownicy;

Zespół wentylatora.
9 10 Lampy cofania;

Centralny zamek/odblokowywanie;

Elektryczne szyby;

Odmgławianie tylnej szyby;

Prędkościomierz;

Klimatyzacja;

Ogrzewanie;

Obrotomierz;

Zdalne sterowanie.
10 20 Wycieraczki przednie i tylne oraz płyn do spryskiwaczy
11 15 Sprzęt audio Gniazdo -12 V (maks. 120 W)
12 7,5 Podgrzewana szyba tylna;

ABS;

Zespół wentylatora;

Wycieraczki i spryskiwacze przednie i tylne;

Wspomaganie kierownicy;

Centralny zamek/odblokowywanie;

Klimatyzacja;

Ogrzewanie;

Elektryczne szyby;

Prędkościomierz;

Obrotomierz;

Pilot;

Lampa cofania.
13 15 Poduszka powietrzna;

Układ wtrysku paliwa;

Skrzynia biegów 2 Tronic;

Tablica przyrządów;

Obrotomierz;

Światła do jazdy dziennej LED.
14 7,5 Klimatyzacja;

Ogrzewanie.
15* 40 System audio;

Gniazdo 12 V;

Wycieraczki przednie i tylne;

Wspomaganie kierownicy;

ABS/ESP;

Zespół wentylatora chłodzącego.
16* 30 Okna elektryczne
17* 40 Klimatyzacja;

Ogrzewanie.
* Bezpieczniki umieszczone za tablicą rozdzielczą. W celu ich wymiany należy skontaktować się z ASO PEUGEOT lub z profesjonalną stacją obsługi

Komora silnika

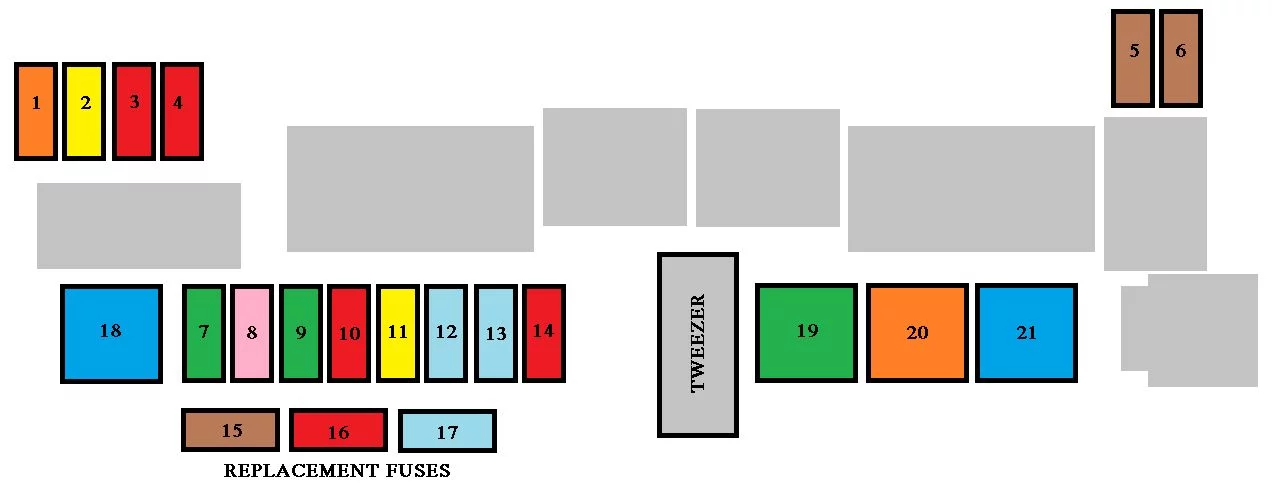

Peugeot 107 (2012-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Światła do jazdy dziennej LED
2 20 Przednie światła przeciwmgielne
3 10 Lampa przednia z lewej strony
4 10 Lampa przednia prawa
5 7,5 Skrzynia biegów 2 Tronic;

Układ wtrysku paliwa.
6 7,5 Skrzynia biegów 2 Tronic;

Układ wtrysku paliwa.
7 30 Światła do jazdy dziennej LED;

Przednie światła przeciwmgielne.
8 25 ABS
8 30 ABS/ESP (z VSC)
9 30 Rozrusznik;

Podgrzewana tylna szyba;

ABS;

Zespół wentylatora chłodzącego;

Przednie i tylne wycieraczki oraz płyn do spryskiwaczy;

Wspomaganie kierownicy;

Centralny zamek/odblokowanie;

Klimatyzacja;

Ogrzewanie;

Elektryczne szyby;

Prędkościomierz;

Obrotomierz;

Pilot;

Lampa cofania;

Poduszka powietrzna;

Układ wtryskowy paliwa;

Skrzynia biegów 2 Tronic;

Tablica przyrządów;

Światła do jazdy dziennej LED.
10 10 Światła awaryjne;

Tablica przyrządów;

Obrotomierz;

Kierunkowskazy.
11 20 Lampa przednia lewa;

Lampa przednia prawa.
12 15 Lampka sufitowa;

Prędkościomierz;

System audio;

Tablica przyrządów;

Obrotomierz.
13 15 Układ wtrysku paliwa;

Zespół wentylatora chłodzącego.
14 10 Klakson
15 7,5 Bezpiecznik zapasowy
16 10 Bezpiecznik zapasowy
17 15 Bezpiecznik zapasowy
18 50 Skrzynia biegów 2 Tronic
19 30/40 Zespół wentylatora chłodzącego
20 40 ABS
20 50 ABS/ESP (z VSC)
21 50 Wspomaganie kierownicy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
