Peugeot 508 II (2020-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 508 II z lat: 2020, 2021, 2022. Peugeot 508 II to druga generacja modelu Peugeot 508, który został wprowadzony na rynek w 2018 roku. Jest to średniej wielkości samochód klasy premium, oferujący nowoczesny design, wysoką jakość wykonania oraz zaawansowane technologie. Pod względem […]

07/08/2023
Czas czytania: 4 minut
Peugeot 508 II (2020-2022) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 508 II z lat: 2020, 2021, 2022.

Peugeot 508 II to druga generacja modelu Peugeot 508, który został wprowadzony na rynek w 2018 roku. Jest to średniej wielkości samochód klasy premium, oferujący nowoczesny design, wysoką jakość wykonania oraz zaawansowane technologie.

Pod względem stylistycznym Peugeot 508 II prezentuje dynamiczny i awangardowy wygląd. Charakteryzuje się smukłą sylwetką typową dla coupe, z nisko osadzoną linią dachu i strzelistymi proporcjami. Przód samochodu zdobią charakterystyczne, agresywnie stylizowane reflektory LED, a tylna część wyróżniają harmonijne lampy LED. Design samochodu jest nowoczesny, a jednocześnie zachowuje pewną elegancję.

Wnętrze Peugeota 508 II oferuje przestronność, luksus i wysoką jakość wykonania. Kabina jest starannie zaprojektowana, z minimalistycznym układem i wysokiej jakości materiałami wykończeniowymi. Samochód może pomieścić pięć pasażerów, a ergonomiczne siedzenia oferują wygodę podczas długich podróży. Pojemność bagażnika jest również konkurencyjna w swojej klasie.

Peugeot 508 II oferuje różne opcje silnikowe, w tym zarówno jednostki benzynowe, jak i wysokoprężne. Silniki są dostępne w różnych pojemnościach i mocach, a ich osiągi są dostosowane do potrzeb klientów. Samochód zapewnia zarówno dynamiczną jazdę, jak i oszczędność paliwa.

Pod względem wyposażenia Peugeot 508 II oferuje bogatą gamę zaawansowanych funkcji i systemów. Może to obejmować systemy multimedialne z dużym ekranem dotykowym, systemy nawigacji satelitarnej, cyfrowy kokpit, adaptacyjny tempomat, systemy bezpieczeństwa i asystencji kierowcy, takie jak automatyczne hamowanie awaryjne, asystent pasa ruchu, system monitorowania martwego pola, system parkowania automatycznego i wiele innych.

Zobacz także:  Peugeot Expert I (2005-2006) - schematy bezpieczników i przekaźników

Peugeot 508 II oferuje doskonałe właściwości jezdne, precyzyjne prowadzenie i komfortowe zawieszenie. Samochód jest wyposażony w zaawansowane systemy kontroli trakcji i stabilności, co przyczynia się do bezpiecznej jazdy.

Peugeot 508 II jest samochodem, który łączy luksus, nowoczesność i sportowy charakter. Model ten reprezentuje przesunięcie marki Peugeot w kierunku segmentu premium i zdobył uznanie za swoje innowacyjne rozwiązania technologiczne i wysoką jakość wykonania. Jest to atrakcyjna opcja dla klientów poszukujących eleganckiego i zaawansowanego samochodu klasy średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot 807 (2010-2014) - schematy bezpieczników i przekaźników

Bezpieczniki w desce rozdzielczej

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

Aby uzyskać dostęp do bezpieczników, należy wykonać tę samą procedurę co w przypadku narzędzi do wymiany bezpieczników.

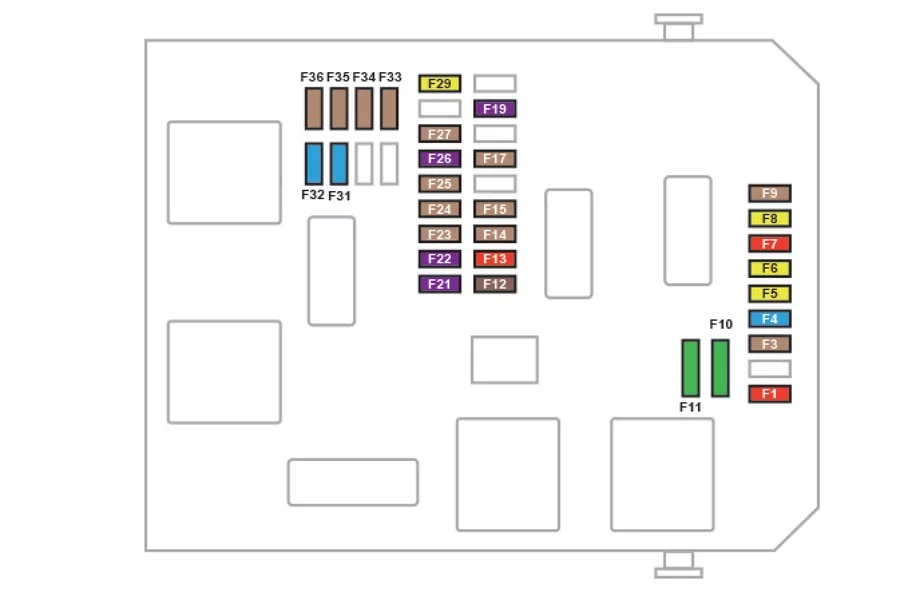

Skrzynka 1

Peugeot 508 II (2020-2022) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F1

10 A

Lusterka elektrochromatyczne

F3

5 A

Tylne światła adaptacyjne 3D

F4

15 A

Sygnał dźwiękowy

F5

20 A

Pompa spryskiwacza tylnej szyby (SW)

F6

20 A

Pompa spryskiwacza reflektorów

F7

10 A

Tylne gniazda USB

F8

20 A

Wycieraczka tylnej szyby (SW)

F10

30 A

Centralny zamek

F11

30 A

Ryglowanie/odryglowywanie klapy bagażnika

F14

5 A

Przyciski połączeń alarmowego i assistance;

Moduł sterujący alarmu.

F24

5 A

Wzmacniacz Hi-Fi

F27

5 A

Syrena alarmu

F29

20 A

System audio z ekranem dotykowym

F31

15 A

Gniazdo 12 V z tyłu

F32

15 A

Zapalniczka/gniazdo 12 V z przodu



Skrzynka 2

Peugeot 508 II (2020-2022) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F2

10A

Podgrzewanie zewnętrznych lusterek wstecznych

F3

40 A

Impulsowe podnośniki szyb w przednich drzwiach

F4

15 A

Panel sterowania w drzwiach kierowcy;

Pamięć ustawień siedzeń regulowanych elektrycznie.

F5

40 A

Impulsowe podnośniki szyb w tylnych drzwiach

F6

15 A

Gniazdo 12 V w bagażniku

F7

30 A

Podgrzewanie siedzeń

F10

20 A

Moduł haka holowniczego

F12

25 A

Wzmacniacz Hi-Fi



Skrzynka bezpieczników w kabinie

Peugeot 508 II (2020-2022) - schematy bezpieczników i przekaźników



Moduł haka holowniczego

Peugeot 508 II (2020-2022) - schematy bezpieczników i przekaźników



Numer

Ampery [A]

Opis

F36

20 A

Światła stop;

Światła cofania (przyczepa).

F37

20 A

Światła pozycyjne;

Kierunkowskazy (przyczepa).

F38

20 A

Oświetlenie wewnętrzne (przyczepa kempingowa)

F40

2 A

Sygnał dźwiękowy (przyczepa)



Bezpieczniki w komorze silnika

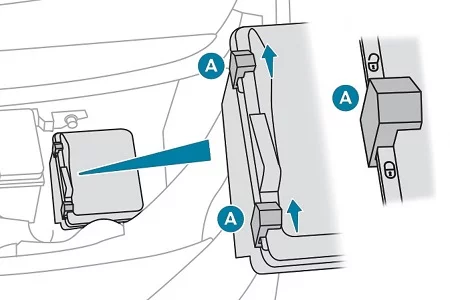

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.

Peugeot 508 II (2020-2022) - schematy bezpieczników i przekaźników



  • Zwolnić dwa zaczepy A.
  • Zdjąć pokrywę.
  • Wymienić bezpiecznik.
  • Po wymianie zamknąć starannie pokrywę, a następnie zablokować dwa zaczepy A, aby zapewnić szczelność skrzynki bezpieczników.

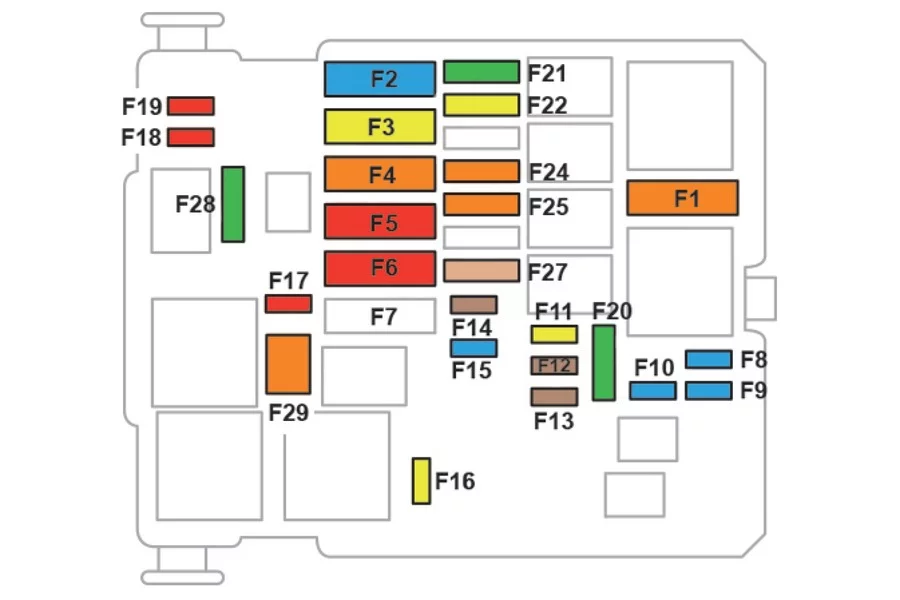

Peugeot 508 II (2020-2022) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F5

50 A

Kierunkowskazy prawe;

Prawe światła pozycyjne;

Prawe światła stop;

Lewe światło cofania;

Prawe światła przeciwmgłowe.

F16

20 A

Światła dzienne

F18

10 A

Prawe światło drogowe

F19

10 A

Lewe światło drogowe

F24

40 A

Moduł haka holowniczego

F27

25 A

Prawe światło mijania;

Prawe światło cofania;

Lewe światła przeciwmgłowe;

Tylne lewe światła pozycyjne;

Trzecie światło stop.

F29

40 A

Wycieraczki przedniej szyby

F32

80 A

Lewe światło mijania;

Statyczne doświetlanie zakrętów;

Kierunkowskazy boczne;

Lewe kierunkowskazy;

Przednie lewe światła pozycyjne i tylne prawe światła pozycyjne;

Lewe światło stop;

Oświetlenie tablicy rejestracyjnej.
