W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opel Sintra z lat: 1996, 1997, 1998, 1999.
Opel Sintra to duży minivan produkowany przez niemieckiego producenta samochodów Opel w latach 1996-1999. Samochód ten był oferowany wyłącznie w Europie i był bliźniaczą konstrukcją Chevroleta Venture i Pontiaka Trans Sport, co wynika z faktu, że wszystkie trzy marki były częścią grupy General Motors.
Opel Sintra był produkowany w fabryce General Motors w Detroit w Stanach Zjednoczonych i był pierwszym samochodem tego typu w ofercie marki Opel. Był to siedmiomiejscowy minivan z trzema rzędami siedzeń i przestronnym wnętrzem, które zapewniało wiele miejsca na nogi dla pasażerów w drugim i trzecim rzędzie siedzeń.
W późniejszych latach produkcji samochód otrzymał kilka drobnych zmian stylistycznych i ulepszeń technicznych, ale z powodu słabych wyników sprzedaży w Europie, produkcja Sintry została zakończona w 1999 roku. Mimo to, samochód ten jest wciąż ceniony przez niektórych fanów motoryzacji za swoją przestronność i wygodę jazdy.
Znany też jako Chevrolet Venture, Pontiac Montana.

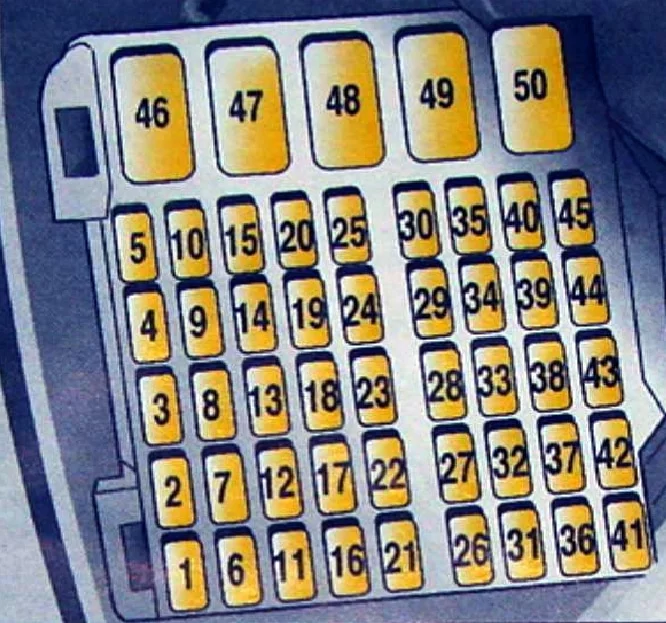

Przedział pasażerski
Znajduje się na końcu deski rozdzielczej.
Opis
| 1 | 10A – sterowanie |
| 2 | Kierunkowskazy 20A, światła hamowania |
| 3 | Poduszki powietrzne 15A, napinacze pasów bezpieczeństwa |
| 4 | Zapalniczka 10A , dmuchawa wewnętrzna, wyświetlacz |
| 5 | Wyświetlacz informacyjny 10A |
| 6 | Środek do czyszczenia szkła 25A |
| 7 | Ogrzewanie tylnej szyby 10A, klimatyzacja, światło do jazdy |
| 8 | Właz 20A |
| 9 | Podgrzewacz 10A do przednich siedzeń |
| 10 | Spryskiwacz szyb 25A |
| 11 | Jednostka sterująca 20A |
| 12 | Centralny zamek 10A, napęd lusterek bocznych |
| 13 | Jednostka sterująca 10A |
| 14 | Oświetlenie zewnętrzne 15A |
| 15 | rezerwa |
| 16 | 15A centralny zamek, radio, wyświetlacz, klimatyzacja |
| 17 | Wskaźnik kierunku 15A |
| 18 | rezerwa |
| 19 | Immobilizer 10A |
| 20 | 10А ABS |
| 21 | Tylne światło przeciwmgielne 10A |
| 22 | Ogrzewanie tylnej szyby 25A |
| 23 | Regulator wysokości jazdy 20A (zacisk 30) |
| 24 | 10A lewy reflektor świateł mijania |
| 25 | 10A prawy reflektor świateł mijania |
| 26 | Zapalniczka 30A, gniazda |
| 27 | Kierunkowskazy 15A, światła postojowe, lewa strona |
| 28 | Napęd klapy wlewu 20A |
| 29 | 10A lewa strona |
| 30 | 10A prawa strona |
| 31 | Jednostka sterująca 7,5 A |
| 32 | Odbiornik radiowy 7,5A |
| 33 | Wyświetlacz 10A |
| 34 | Zapalniczka do papierosów 15A |
| 35 | rezerwa |
| 36 | rezerwa |
| 37 | rezerwa |
| 38 | 20А ABS |
| 39 | Grzejnik 10A na zewnątrz lusterek wstecznych |
| 40 | rezerwa |
| 41 | rezerwa |
| 42 | rezerwa |
| 43 | 10А ABS |
| 44 | Immobilizer 10A |
| 45 | rezerwa |
| 46 | Elektryczne szyby 30A |
| 47 | rezerwa |
| 48 | Napęd 30A do regulowanych przednich foteli, podgrzewane fotele przednie |
| 49 | Dmuchawa chłodnicy 30A, klimatyzator |
| 50 | Oświetlenie zewnętrzne 20A |

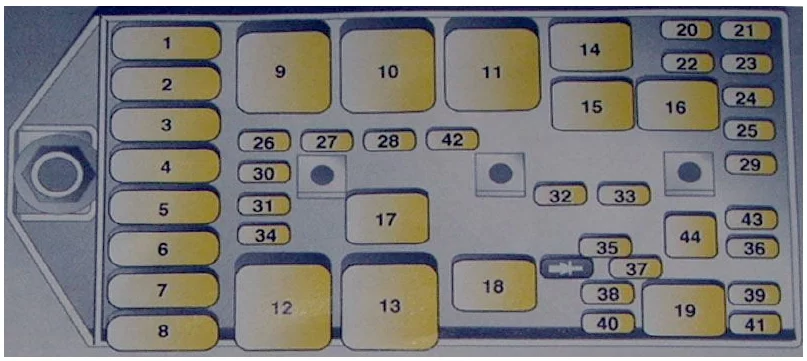

Komora silnika
Znajduje się niedaleko akumulatora
Opis
| 1 | Wentylator dmuchawy chłodnicy 30A |
| 2 | Pompa powietrza 50A |
| 3 | Bezpiecznik główny 60A |
| 4 | Bezpiecznik główny 60A |
| 5 | Bezpiecznik główny 60A |
| 6 | Wentylator dmuchawy chłodnicy 30A |
| 7 | Bezpiecznik główny 60A |
| 8 | 60A rozrusznik |
| 9 – 19 | Przekaźnik |
| 20 | zapasowy bezpiecznik |
| 21 | zapasowy bezpiecznik |
| 22 | zapasowy bezpiecznik |
| 23 | zapasowy bezpiecznik |
| 24 | zapasowy bezpiecznik |
| 25 | 10A światła przeciwmgielne |
| 26 | Automatyczna skrzynia biegów 10A |
| 27 | rezerwa |
| 28 | 10A czujnik położenia wałka rozrządu |
| 29 | Sygnał dźwiękowy 15A, alarm antywłamaniowy |
| 30 | Układ zapłonowy 10A, jednostka sterująca silnika |
| 31 | 15A światła cofania |
| 32 | 10A prawy reflektor świateł drogowych |
| 33 | 10A lewy reflektor świateł drogowych |
| 34 | Wentylator dmuchawy chłodnicy 10A |
| 35 | Pompa paliwowa 10A |
| 36 | Spryskiwacz reflektorów 20A |
| 37 | Spryskiwacz reflektorów 10A |
| 38 | Układ wtryskowy 10A, układ recyrkulacji spalin |
| 39 | Jednostka sterująca silnika 15A; |
| 40 | Układ wtryskowy 10A |
| 41 | Automatyczna skrzynia biegów 10A, wentylator dmuchawy chłodnicy |
| 42 | Pompa paliwa 15A, sonda lambda |
| 43 | rezerwa |
