Opel Mokka X (2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Mokka X z lat: 2017. Opel Mokka X to kompaktowy crossover, który zadebiutował w 2016 roku i zastąpił poprzednika Mokkę. Model ten pozwala na wygodną jazdę po mieście, ale także sprawdza się podczas dłuższych wyjazdów poza miasto. Z zewnątrz Mokka X wyróżnia […]

05/10/2023
Czas czytania: 4 minut
Opel Mokka X (2017) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Mokka X z lat: 2017.

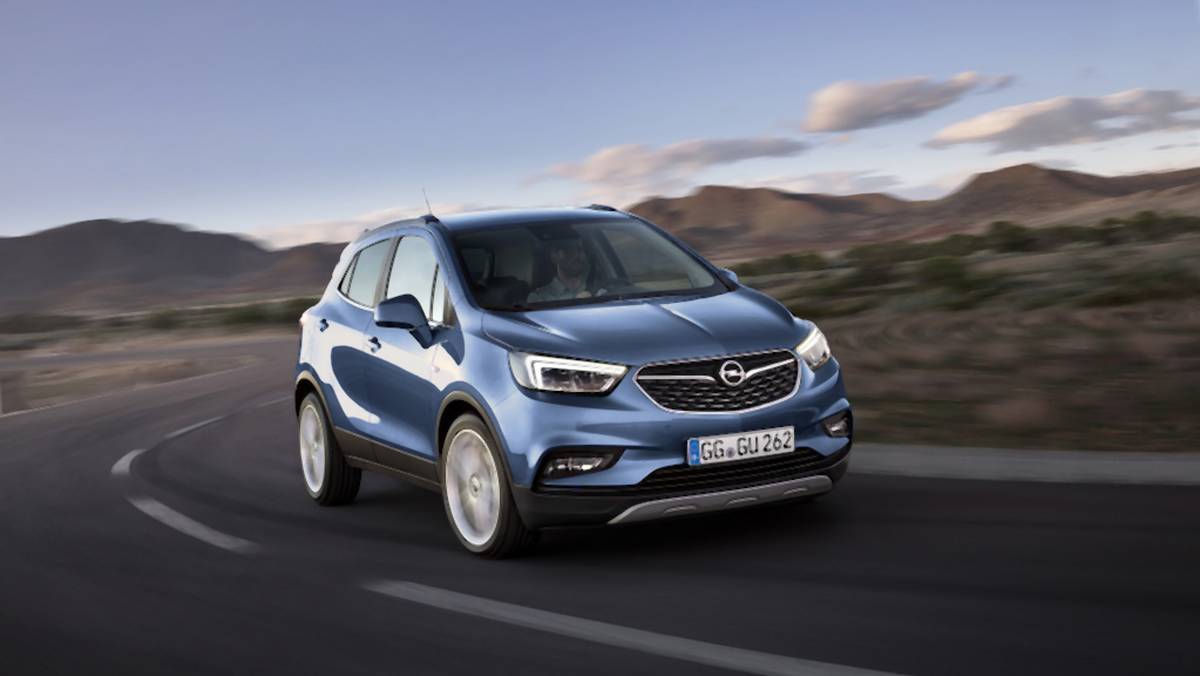

Opel Mokka X to kompaktowy crossover, który zadebiutował w 2016 roku i zastąpił poprzednika Mokkę. Model ten pozwala na wygodną jazdę po mieście, ale także sprawdza się podczas dłuższych wyjazdów poza miasto.

Z zewnątrz Mokka X wyróżnia się dynamicznymi liniami i charakterystycznym, ostro zarysowanym przednim reflektorem. W środku znajduje się przestronny i wygodny kokpit, który został zaprojektowany z myślą o użytkownikach. Na uwagę zasługuje ergonomiczne ustawienie fotela kierowcy oraz intuicyjna konsola centralna. Dostępne wyposażenie to między innymi klimatyzacja, system multimedialny z ekranem dotykowym oraz opcjonalna skórzana tapicerka.

Pod maską Mokka X oferuje szeroką gamę silników, w tym benzynowe i diesla o pojemności od 1.4 do 1.6 litra. Wszystkie silniki są wyposażone w turbodoładowanie, co zapewnia im odpowiednią moc i moment obrotowy. Dostępne są również wersje z manualną skrzynią biegów oraz automatyczną skrzynią biegów.

Mokka X posiada wiele zaawansowanych systemów bezpieczeństwa, w tym system ostrzegania o niezamierzonej zmianie pasa ruchu, system monitorowania martwego pola oraz system automatycznego hamowania awaryjnego. W zależności od wersji dostępne są również funkcje takie jak tempomat, kamera cofania czy czujniki parkowania.

Jazda Mokką X jest komfortowa i stabilna. Model ten oferuje dobrą izolację akustyczną, co wpływa na redukcję hałasu z zewnątrz. Zawieszenie zostało zaprojektowane tak, aby zapewnić jak najlepszą stabilność na zakrętach oraz wygodną jazdę po nierównych nawierzchniach.

Zobacz także:  Opel Sintra (1996-1999) - schematy bezpieczników i przekaźników

Podsumowując, Opel Mokka X to dobry wybór dla osób poszukujących kompaktowego crossovera z dobrym stosunkiem jakości do ceny. Ten model oferuje nie tylko atrakcyjny wygląd, ale także wygodną i bezpieczną jazdę, co czyni go idealnym wyborem dla osób szukających auta na co dzień.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

Opel Mokka X (2017) - schematy bezpieczników i przekaźników

Numer Opis
Mini bezpieczniki:
1 Szyberdach
2 Przełącznik lusterka zewnętrznego;

Czujnik deszczu.

3
4
5 Elektryczny moduł sterujący hamulca
6 Inteligentny czujnik akumulatora
7 Blokada kolumny kierownicy
8 Moduł sterujący skrzynią biegów
9
10 Kamera cofania;

Wewnętrzne lusterko wsteczne;

Przełącznik reflektorów;

Reflektor.

11 Wycieraczka tylnej szyby
12 Ogrzewana szyba tylna
13 Fotel, podparcie lędźwi
14 Podgrzewane lusterka zewnętrzne
15 Moduł LPG;

Moduł sterujący układu paliwowego.

16 Ogrzewanie siedzenia
17 Moduł sterujący skrzyni biegów R / C;

Pompa wodna;

Dodatkowa grzałka.

18 Moduł sterujący silnika R / C
19 Pompa paliwowa
20
21 Wentylator chłodzący
22
23 Cewka zapłonowa;

Wtryskiwacze.

24 Pompa spryskiwacza
25 Siłownik reflektora (prawa ręka)
26 Czujniki sterowania silnikiem
27
28 Zapłon
29 Zapłon 1/2
30 System wydechowy
31 Światła drogowe lewe
32 Światła drogowe prawe
33 Moduł sterujący silnika
34 Klakson
35 System klimatyzacji
36 Przednia lampa przeciwmgielna
Bezpieczniki typu J:
1 Elektryczny moduł sterujący hamulca
2 Przednia wycieraczka
3 Moduł zasilania
4 Zacisk zasilania skrzynki bezpieczników tablicy rozdzielczej
5
6 Podgrzewacz paliwa
7 Rozrusznik
8 Wentylator chłodzący
9 Wentylator chłodzący
10 Moduł sterujący silnika;

Świeca żarowa.

11 Rozrusznik

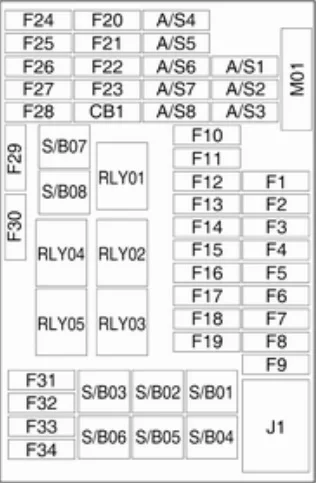

Tablica przyrządów

W samochodach z kierownicą po lewej stronie wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.

Aby uzyskać dostęp do bezpieczników, wyjmij schowek. Aby wyjąć schowek, otwórz go i pociągnij.

W samochodach z kierownicą po prawej stronie znajduje się za osłoną schowka podręcznego po stronie pasażera.

Aby uzyskać dostęp do bezpieczników, otwórz schowek podręczny, a następnie otwórz pokrywę, złóż ją i pociągnij.

Opel Mokka X (2017) - schematy bezpieczników i przekaźników

Numer Opis
Mini bezpieczniki:
1 Moduł sterujący nadwozia
2 Moduł sterujący nadwozia
3 Moduł sterujący nadwozia
4 Moduł sterujący nadwozia
5 Moduł sterujący nadwozia
6 Moduł sterujący nadwozia
7 Moduł sterujący nadwozia
8 Moduł sterujący nadwozia
9 Stacyjka
10 Moduł diagnostyki bezpieczeństwa
11 Złącze łącza danych
12 Kontrola klimatu
13 Zastawa śluzy
14 Moduł centralnej bramy
15 Ostrzeżenie o zjechaniu z pasa ruchu;

Lusterko wewnętrzne.

16 Adaptacyjne oświetlenie przednie
17 Blokada kolumny
18 Moduł ultradźwiękowego wspomagania parkowania
19 Moduł sterujący nadwozia;

Regulacja napięcia regulowanego.

20 Kierownica
21 Zapalniczka;

Gniazdo zasilania akcesoriów DC (przód).

22
23 Zapalniczka;

Gniazdo zasilania akcesoriów DC (tylna konsola środkowa).

24 Zapasowy
25 Moduł usług telematycznych
26 Podgrzewana kierownica
27 Zestaw wskaźników w tablicy rozdzielczej;

System informacyjny;

Wyłącznik dodatkowej grzałki.

28 Gniazdo przyczepy
29 System wyświetlania, rozrywki
30 Moduł sterujący skrzynią biegów
31 Zestaw wskaźników tablicy rozdzielczej
32 System Infotainment
33 Gniazdo przyczepy
34 Moduł wejścia pasywnego, startu pasywnego
Bezpieczniki S / B:
1 Przełącznik fotela elektrycznego
2 Zapasowy
3 Elektrycznie sterowane szyby przednie
4 Elektrycznie sterowane szyby tylne
5 Tryb logistyczny
6 Przełącznik fotela elektrycznego
7 Zapasowy
8 Zapasowy

Bagażnik

Znajduje się po lewej stronie.

Opel Mokka X (2017) - schematy bezpieczników i przekaźników

Numer Opis
Mini bezpieczniki:
1
2
3 Wzmacniacz
4
5 Napęd na wszystkie koła
6 Zapasowy
7
8 Zapasowy
9 Zapasowy
10 Zapasowy
11
12 Zapasowy
13
14
15 Zapasowy
16
Bezpieczniki S / B:
1
2
3
4
5
6
7 Transformator DC / DC 400W
8 Transformator DC / DC 400W
9
