Opel Combo B (1993-2000) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Combo B z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000. Opel Combo B to samochód dostawczy, który był produkowany w latach 1994-2001. Jest to druga generacja modelu Combo, który zastąpił model Combo A. Combo B zostało opracowane przez Opla we […]

05/10/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Combo B z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Opel Combo B to samochód dostawczy, który był produkowany w latach 1994-2001. Jest to druga generacja modelu Combo, który zastąpił model Combo A. Combo B zostało opracowane przez Opla we współpracy z Fiatem i było produkowane na bazie modelu Fiat Doblo. Samochód został zaprojektowany z myślą o przewozie towarów, ale był także wykorzystywany jako pojazd dla rodzin.

Combo B był dostępny w wielu wersjach silnikowych. W zależności od wersji samochód wyposażony był w silniki benzynowe o pojemności 1.2-1.6 litra lub w silniki wysokoprężne o pojemności 1.7-1.9 litra. Moc silników wahała się od 60 do 100 KM. W zależności od wersji samochodu, był on wyposażony w manualną skrzynię biegów lub automatyczną skrzynię biegów.

Samochód Combo B miał ładowność od 600 do 800 kg, a jego pojemność bagażnika wynosiła od 1,9 do 4,6 m³. Dzięki temu samochód był bardzo praktyczny w codziennym użytkowaniu i idealnie sprawdzał się jako samochód dostawczy.

Pod względem wyposażenia samochód Combo B był dość ubogi. W standardzie samochód wyposażony był w podstawowe elementy takie jak kierownica wielofunkcyjna, regulacja kierownicy, elektrycznie sterowane szyby przednie, elektrycznie sterowane lusterka boczne, centralny zamek i radioodtwarzacz. W wyższych wersjach wyposażenia dostępne było m.in. klimatyzacja, system ABS, tempomat i skórzana tapicerka.

Combo B było samochodem niezwykle popularnym na rynku wtórnym ze względu na swoją niezawodność i niskie koszty utrzymania. Jednak ze względu na wiek samochodu jego części często ulegają zużyciu, co wiąże się z koniecznością wymiany na nowe.

Zobacz także:  Opel Meriva B (2010-2011) - schematy bezpieczników i przekaźników

Podsumowując, Opel Combo B to samochód dostawczy, który został zaprojektowany z myślą o przewozie towarów. Samochód był wyposażony w różne silniki benzynowe i wysokoprężne oraz oferował wiele różnych wersji wyposażenia. Combo B był bardzo praktyczny w codziennym użytkowaniu i idealnie sprawdzał się jako samochód dostawczy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

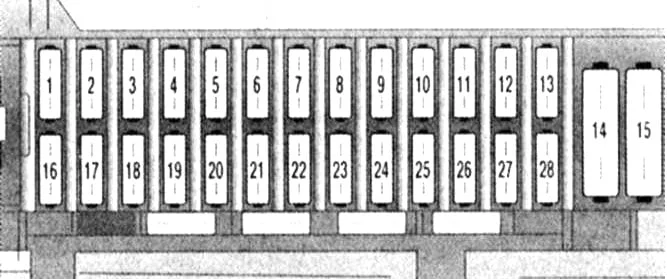

Skrzynka główna

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

Opel Combo B (1993-2000) - schematy bezpieczników i przekaźników

Opel Combo B (1993-2000) - schematy bezpieczników i przekaźników

Opis

1
20A Alarm awaryjny, syrena przeciwkradzieżowa, oświetlenie wnętrza i bagażnika
2
10A Automatyczna skrzynia biegów
3
30A Podgrzewana tylna szyba, zabezpieczenie przed kradzieżą
4
10A Światła do jazdy dziennej
5
10A Automatyczna skrzynia biegów
6
10A Światła cofania i tylne światła przeciwmgielne
7
Klimatyzator 30A
8
20A Lewe światło postojowe, lewe tylne światło postojowe
9
Przesuwny panel dachowy 20A
10
10A Lewy reflektor świateł drogowych
11
30A Spryskiwacz soczewki reflektora
12
10A Lewy reflektor świateł mijania, poziomowanie reflektorów
13
20A Pojedynczy zamek
14
40A Podgrzewana tylna szyba
15
30A Wentylator nagrzewnicy i K/V
16
30A Wycieraczka szyby przedniej
17
10A Odbiornik radiowy, wyświetlacz informacyjny, urządzenia sygnalizacyjne, K/V, oświetlenie schowka, elektryczne szyby, napęd lusterek zewnętrznych, wspomaganie kierownicy
18
20A Pojedynczy zamek, światła cofania, prędkościomierz, AT, podgrzewane siedzenia i tylna szyba, zapalniczka
19
Reflektory 10A K/L, światła do jazdy dziennej
20
30A Wentylator K/V
21
15A Światła stopu i alarmy
22
10А ABS
23
10A Prawe światło postojowe, prawe tylne światło postojowe, oświetlenie tablicy rejestracyjnej;
24
Klimatyzator 15A
25
10A Prawy reflektor świateł drogowych
26
20A Pompa paliwa, układ wtrysku paliwa
27
10A Prawy reflektor świateł mijania, poziomowanie reflektorów
28
Okna 30A



Zobacz także:  Opel Tigra B (2004-2009) - schematy bezpieczników i przekaźników

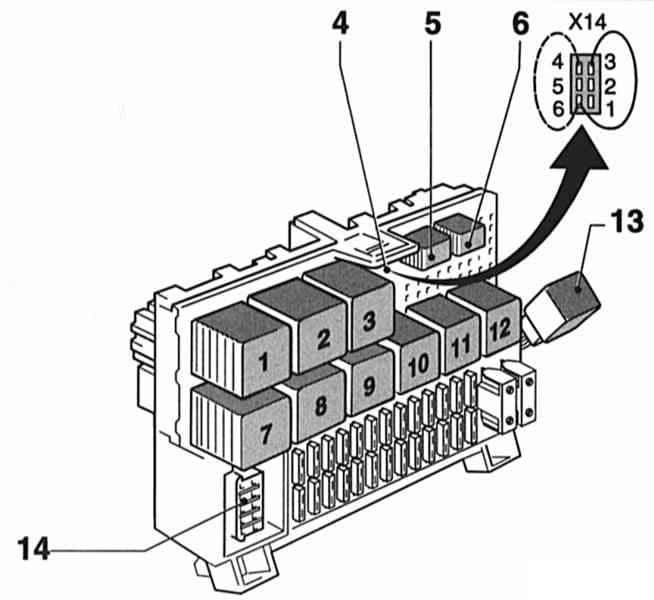

Przekaźniki

Opel Combo B (1993-2000) - schematy bezpieczników i przekaźników

Opis

  1. Ogrzewanie lusterek zewnętrznych (przekaźnik czasowy)
  2. Włącz przekaźnik sygnału
  3. Przerywana praca wycieraczki tylnej szyby
  4. Kodowanie lamp przeciwmgielnych (6-stykowe)
  5. Światła przeciwmgielne
  6. Światła przeciwmgielne
  7. Przerywane działanie wycieraczek szyby przedniej
  8. Podgrzewana tylna szyba
  9. Reflektory na brzęczyk ostrzegawczy
  10. Syrena antykradzieżowa
  11. Pompa spryskiwacza soczewek reflektorów (przekaźnik opóźniający)
  12. Przekaźnik rozrusznika alarmu przeciwkradzieżowego
  13. DRL
  14. DLC w zależności od wersji 10-, 14- lub 16-pinowe

Konstrukcja bloków i przeznaczenie ich elementów mogą różnić się od przedstawionego i zależeć od roku produkcji oraz poziomu wyposażenia pojazdu.

Zobacz także:  Opel Antara (2017-2018) - schematy bezpieczników i przekaźników

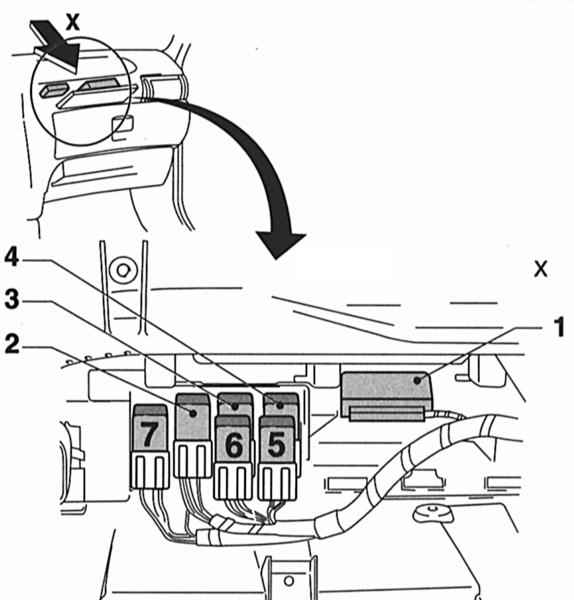

Dodatkowa skrzynka przekaźników 1

Znajduje się nad schowkiem na rękawiczki.

Opel Combo B (1993-2000) - schematy bezpieczników i przekaźników

Opis

Typ 1

  1. Alarm antykradzieżowy (jednostka sterująca)
  2. Wentylator chłodnicy skraplacza К / В (przekaźnik К51)
  3. Wentylator chłodnicy skraplacza К / В (przekaźnik К52)
  4. Wentylator chłodnicy skraplacza К / В (przekaźnik К26)
  5. K / V
  6. Wentylator K / V
  7. Wentylator chłodnicy skraplacza К / В, 2. bieg

Typ 2

  1. Przekaźnik I wentylatora chłodnicy skraplacza K/V (do 1995 r.)
  2. Przekaźnik II wentylatora chłodnicy skraplacza K/V (do 1995 r.) lub Przekaźnik K/V (od 1996 r.)
  3. Przekaźnik III wentylatora chłodnicy skraplacza K/V (do 1995 r.)

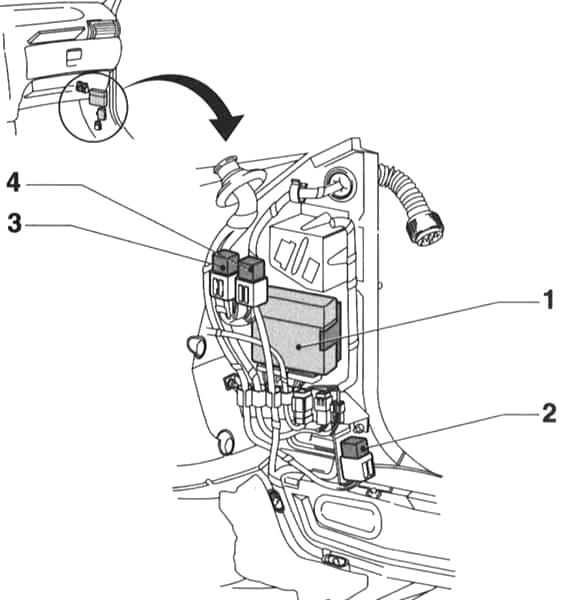

Dodatkowa skrzynka przekaźników 2

To urządzenie jest przymocowane do prawego odpływu, zamkniętego wewnętrzną listwą.

Opel Combo B (1993-2000) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca MulTec
  2. Przekaźnik pompy paliwa
  3. Przekaźnik świec żarowych do silników wysokoprężnych
  4. Przekaźnik kontroli ładowania akumulatora

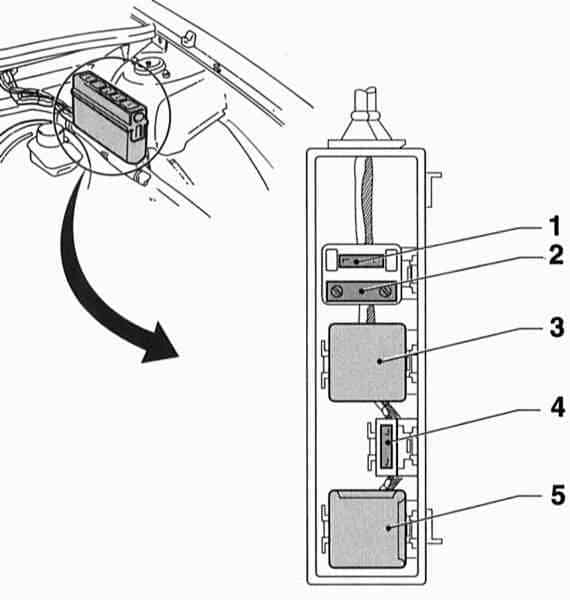

Komora silnika

Znajduje się po lewej stronie komory silnika.

Typ 1

Opel Combo B (1993-2000) - schematy bezpieczników i przekaźników

Opis

  1. Bezpiecznik ogrzewania filtra paliwa silnika Diesla
  2. Bezpiecznik świecy żarowej silnika wysokoprężnego
  3. Przekaźnik podgrzewacza filtra oleju napędowego
  4. Bezpiecznik klaksonu i systemu alarmowego przed kradzieżą
  5. Przekaźnik sprężarki K / V

Typ 2

Opel Combo B (1993-2000) - schematy bezpieczników i przekaźników

Opis

  • F1 – F2 Pompa powietrza do mieszania powietrza do wywiewu
  • F3 Bezpiecznik ogrzewania filtra paliwa silnika Diesla
  • F4 Bezpiecznik świecy żarowej silnika Diesla
  • 1 Przekaźnik sprężarki К / В
  • 2 Przekaźnik I wentylator skraplacza K / V
  • 3 Przekaźnik II wentylator skraplacza K / V
  • 4 Przekaźnik III wentylator skraplacza K / V.
