Opel Grandland X (2018-2021) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Grandland X z lat: 2018, 2019, 2020, 2021.
Opel Grandland X to kompaktowy SUV, który zadebiutował na rynku w 2017 roku i był produkowany w latach 2018-2021. Jest to jeden z największych SUV-ów oferowanych przez Opel. Grandland X dzieli platformę z Citroenem C5 Aircross i Peugeotem 3008.
Samochód oferowany był z różnymi silnikami benzynowymi i diesla o mocy od 110 do 180 KM. Wszystkie silniki były dostępne z 6-biegową manualną skrzynią biegów lub 8-biegową automatyczną skrzynią biegów. Wersje napędowe obejmowały przedni napęd lub napęd na cztery koła.
Wnętrze Opel Grandland X jest przestronne i wygodne, a materiały wykończeniowe są wysokiej jakości. Samochód oferuje też duży bagażnik o pojemności 514 litrów, który można zwiększyć do 1652 litrów po złożeniu tylnej kanapy.
Grandland X był wyposażony w szereg funkcji bezpieczeństwa, takich jak system ostrzegania o kolizji z hamowaniem automatycznym, system ostrzegania przed martwym polem, system rozpoznawania znaków drogowych i wiele innych.
W 2021 roku Opel wprowadził na rynek zaktualizowaną wersję Grandland X, która otrzymała nowy design przedniej części, bardziej wyraźny znak firmowy, nowe kolory lakieru i nowe wzory kół. Wewnątrz samochód otrzymał nowy ekran multimedialny o przekątnej 10 cali, który działał wraz z najnowszą generacją systemu multimedialnego marki Opel. Ponadto w Grandland X pojawia się system kamer Surround View, który pomaga kierowcy w manewrowaniu samochodem.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

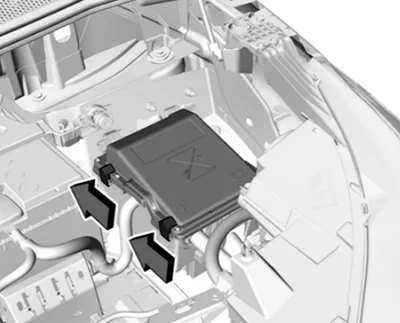

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika. Odepnij pokrywę i zdejmij ją.
W zależności od wersji dostępne są różne skrzynki bezpieczników w komorze silnika.
Wersja 1
| Numer | Opis |
|---|---|
| 9 | system antywłamaniowy, |
| 10 | system stop-start |
| 11 | układ wydechowy diesla |
| 13 | system stop-start |
| 15 | Elektryczne wspomaganie kierownicy / Radar |
| 22 | Klakson |
| 29 | Startujący silnik |
Wersja 2
| Numer | Opis |
|---|---|
| 1 | Klimatyzacja |
| 2 | Kierownica |
| 4 | elektryczny hamulec postojowy |
| 6 | Otwory wentylacyjne |
| 16 | Światła przeciwmgielne |
| 18 | Prawe światło drogowe (halogen) / Prawe światło główne (LED) |
| 19 | Lewe światło drogowe (halogen) / Prawe światło główne (LED) |
| 21 | Start silnika |
| 22 | podgrzewana szyba przednia |
| 26 | Ogrzewanie dodatkowe / Podgrzewana szyba przednia |

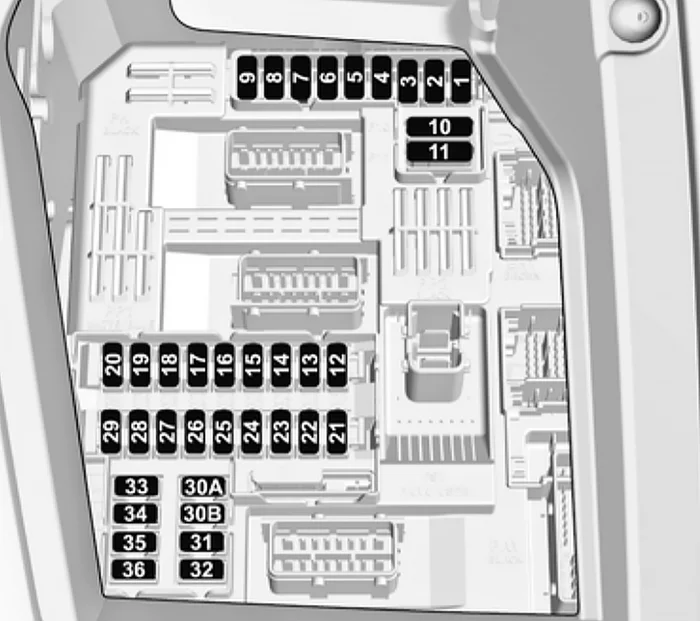

Skrzynka bezpieczników deski rozdzielczej
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej po lewej stronie. Otwórz pokrywę i zdejmij ją, naciskając blokadę.
W zależności od wersji dostępne są różne skrzynki bezpieczników na desce rozdzielczej.
Wersja 1
| Numer | Opis |
|---|---|
| 1 | Elektroniczny system kluczy / System antywłamaniowy |
| 4 | system stop-start |
| 5 | Zaawansowany asystent parkowania / kamera / moduł sterowania skrzynią biegów |
| 7 | Wzmacniacz |
| 8 | Wycieraczka tylnej szyby |
| 10 | Centralny zamek |
| 11 | Centralny zamek |
| 13 | system antywłamaniowy |
| 16 | Kierownica z elektrycznym wspomaganiem kierownicy |
| 18 | Moduł BTA/OnStar |
| 21 | Oświetlenie wewnętrzne |
| 22 | oświetlenie schowka na rękawiczki |
| 23 | System ostrzegania o martwym polu / Regulacja lusterka zewnętrznego / Ładowanie indukcyjne |
| 24 | Montaż elektryczny kolumny |
| 25 | Wewnętrzne lusterko |
| 26 | przypomnienie o pasie bezpieczeństwa |
| 27 | Kamera / Czujnik deszczu / Automatyczne sterowanie oświetleniem |
| 28 | USB / system informacyjno-rozrywkowy |
| 31 | poduszka powietrzna |
| 33 | przednie gniazdo zasilania |
| 36 | system informacyjno-rozrywkowy |
Wersja 2
| Numer | Opis |
|---|---|
| 1 | Lusterko wewnętrzne / Kierownica z elektrycznym wspomaganiem kierownicy / Selektywna kontrola jazdy / Radar / Układ wydechowy Diesel |
| 3 | Wstępnie zainstalowany moduł sterujący przyczepy |
| 4 | Klakson |
| 5 | spryskiwacz przedniej szyby |
| 6 | spryskiwacz przedniej szyby |
| 7 | tylne gniazdo zasilania |
| 10 | Zamek drzwi/zamek tylnej klapy |
| 11 | Zamek drzwi/zamek tylnej klapy |
| 12 | System stop-start / Moduł złącza diagnostycznego / Układ hamulcowy |
| 13 | System informacyjno-rozrywkowy / HVAC |
| 14 | Syrena alarmowa |
| 15 | automatyczna klimatyzacja |
| 16 | System stop-start/układ hamulcowy |
| 17 | tablica przyrządów |
| 19 | Zespół elektryczny kolumny / Sterowanie na kierownicy |
| 21 | system antywłamaniowy, |
| 22 | Kamera / Czujnik deszczu / Automatyczne sterowanie oświetleniem |
| 23 | przypomnienie o pasie bezpieczeństwa |
| 24 | Automatyczna skrzynia biegów / Zaawansowany asystent parkowania / System widoku panoramicznego |
| 25 | poduszka powietrzna |
| 26 | Elektroniczna kontrola stabilności |
| 27 | Alarm |
| 28 | Moduł BTA/OnStar |
| 29 | system informacyjno-rozrywkowy |
| 32 | Zapalniczka |
| 34 | Podgrzewana szyba tylna / Podgrzewana szyba przednia / Ładowanie indukcyjne |
| 35 | Przełącznik świateł / moduł złącza diagnostycznego |
| 36 | Oświetlenie |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
