W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Signum z lat: 2003, 2004, 2005, 2006, 2007, 2008.

Opel Signum to samochód osobowy klasy wyższej produkowany przez niemiecką markę Opel w latach 2003-2008. Model ten powstał na bazie płyty podłogowej GM Epsilon, podobnie jak inny model z gamy Opla – Vectra C.

Opel Signum miał charakterystyczny, nieco futurystyczny design, wyróżniający się opływowymi kształtami i podłużnymi reflektorami zewnętrznymi. Wnętrze auta zaprojektowano tak, aby zapewnić pasażerom jak najwięcej przestrzeni i wygodę podróżowania. Na tylnej kanapie zastosowano innowacyjny system regulacji, pozwalający na indywidualne ustawianie nachylenia oparcia dla każdego pasażera.

W ofercie modelu Signum znajdowały się różne wersje silnikowe, w tym benzynowe i wysokoprężne, o mocy od 100 do 211 KM. Do dyspozycji klientów były także skrzynie biegów manualne i automatyczne. W zależności od wersji wyposażenia auto mogło być wyposażone m.in. w systemy ABS, ESP, klimatyzację, podgrzewane fotele, nawigację satelitarną, system audio i wiele innych.

Mimo pewnych zalet, Opel Signum nie zyskał takiej popularności jak Vectra czy Astra, co spowodowało, że produkcja została zakończona w 2008 roku. Jednak wśród fanów motoryzacji i miłośników niemieckiej marki ten model wciąż ma swoje miejsce.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Opel KARL (2017) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Opel Signum (2003 -2008) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się po lewej stronie, na zewnątrz tablicy rozdzielczej. Otwarte drzwi. Odłącz pokrywę, pociągając ją mocno i zdejmij.

Numer Opis Ampery [A]
1 System informacyjno-rozrywkowy, bezpiecznik transportu radiowego 20
2 Wentylator wnętrza, ogrzewanie, system klimatyzacji 7,5
3 Szyberdach 20
4
5 Jednostka sterująca modułu drzwi 7,5
6 Światła hamowania 7,5
7 Jednostka sterująca modułu nadwozia 30
8 Jednostka sterująca Moduł przednich drzwi pasażera 30
9 Centralny moduł sterujący 7,5
10 Jednostka sterująca Moduł kolumny kierownicy 7,5
11 Wtyczka diagnostyczna 7,5
12 Zabezpieczenie przed przeciążeniem baterii 15
13
14
15 Jednostka sterująca modułu drzwi 30
16
17 Instrumenty, wyświetlacz informacyjny 15
18
19
20 Czujnik odchylenia kierunkowego (ESP®Plus) 7,5
21
22 Zapalniczka 30
23 Wentylator wnętrza, klimatyzacja, system kontroli klimatu 30
40
24
25 Ogrzewanie, klimatyzacja 7,5
26 Instrumenty, wyświetlacz informacyjny 7,5
27

Skrzynka bezpieczników w bagażniku

Opel Signum (2003 -2008) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się po lewej stronie bagażnika, w schowku. Naciśnij oba pręty i otwórz pokrywę.

Numer Opis Ampery [A]
1
2
3 Elektryczna regulacja foteli, fotel kierowcy 40
4 Ogrzewana tylna szyba 40
5 Elektryczna regulacja siedzenia, przedni fotel pasażera 40
6 Elektryczne sterowanie szybą prawą tylną 30
7 Elektryczne sterowanie szybą lewą tylną 30
8 Ogrzewanie siedzenia prawego tylnego 15
9 Klakson, system alarmowy Vauxhall 15
10 Pompa paliwowa 20
11 Napięcie akumulatora 25
12 Ogrzewanie siedzenia tylnego lewego 15
13 Sprzęt do holowania 20
14 Wycieraczka tylnej klapy 15
15 Podgrzewane siedzenia, klimatyzacja foteli, lewy przód 15
16 Ogrzewanie siedzenia przedniego prawego 15
17 Gniazdo akcesoriów 15
18
19 Terminal 30, podwójny dźwięk 10
20 Blokada korka wlewu paliwa 7,5
21 Czujnik ultradźwiękowy, system alarmowy Vauxhall 5
22
23 Czujnik stłuczenia szyby (system alarmowy Vauxhall) 7,5
24 Napięcie akumulatora 25
25 Podwozie elektroniczne 10
26 Zacisk 15 (stacyjka), Twin Audio 25
27 Rozpoznawanie zajętości siedzenia, system monitorowania ciśnienia w oponach, czujnik deszczu, system klimatyzacji 5
28 Czujnik odległości parkowania 7,5
29
Zobacz także:  Opel Mokka II (2020-2023) - schematy bezpieczników i przekaźników

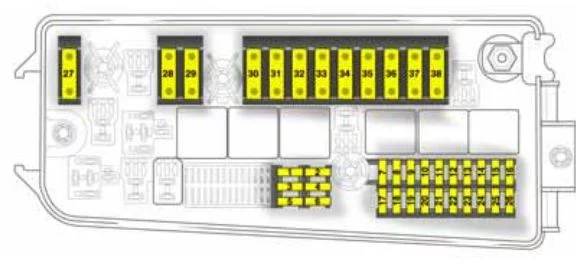

Skrzynka bezpieczników w komorze silnika

Opel Signum (2003 -2008) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się w skrzynce z przodu po lewej stronie komory silnika. Aby otworzyć, zdejmij przednią pokrywę baterii i przechyl do góry. Odłącz drążek z przodu pokrywy skrzynki bezpieczników i odchyl ją do góry.

Numer Opis Ampery [A]
1 Elektronika silnika, elektronika skrzyni biegów 20
2 Rozrusznik 25
3 Klakson 20
4 System klimatyzacji, system kontroli klimatu 10
5 Układ spryskiwaczy przedniej i tylnej szyby 15
6 Ogrzewanie filtra oleju napędowego 30
7 Centralna jednostka sterująca, ESP®Plus 15
8 Reflektory, dysze spryskiwaczy szyby przedniej 10
9 Wspomaganie kierownicy, wspomaganie hamulca 7,5
10 Adaptacyjne oświetlenie do przodu 10
11 Wycieraczki 30
12 Centralna jednostka sterująca, ESP®Plus 7,5
13 Układ mycia reflektorów 30
14 Czujnik tlenu 10
15 Jednostka sterująca silnika* 10
16 ABS 5
17
18
19 Adaptacyjne oświetlenie do przodu, regulacja zasięgu reflektorów 15
20 Regulacja zasięgu reflektorów 5
21
22 Wycieraczki 30
23 Ogrzewanie pomocnicze 20
24 Napięcie akumulatora, zacisk 30 25
25 Napięcie akumulatora, zacisk 30 30
26
27 Easytronic 30
28 Jednostka sterująca modułu tylnej klapy 60
29 ABS 40
30 Jednostka sterująca modułu tylnej klapy 60
31 Jednostka sterująca modułu wnętrza pojazdu 60
32 ABS 40
33 Jednostka sterująca modułu wnętrza pojazdu 60
34 Jednostka sterująca modułu tylnej klapy 60
35 Wentylator chłodzący ** 30
40
36 Wentylator chłodzący**, Wspomaganie hamulca 20
30
30
37 Adaptive Forward Lighting (AFL): Gniazdo umożliwiające zmianę na symetryczne światła mijania podczas jazdy za granicą Włóż dowolny maxifuse
38
Zobacz także:  Opel Adam (2013-2014) - schematy bezpieczników i przekaźników

* – Światła hamowania są włączone cały czas, jeśli bezpiecznik jest uszkodzony, a zapłon jest włączony.

** – W zależności od silnika.
