Opel Tigra I (1993-2000) – schematy bezpieczników i przekaźników

Rocznik 1993-2000
Zaktualizowano 11.05.2023
Opel Tigra I (1993-2000) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Tigra I z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Opel Tigra I to mały, dwuosobowy samochód sportowy produkowany przez niemiecką markę Opel w latach 1994-2000. Model ten powstał na bazie płyty podłogowej Opela Corsa B. Tigra I był oferowany w wersji coupe z wysuwanym, elektrycznie sterowanym dachem, który umożliwiał przekształcenie samochodu w kabriolet.

Opel Tigra I charakteryzował się dynamicznym i atrakcyjnym wyglądem, z agresywnie ukształtowanymi reflektorami przednimi i krótkim przodem. Dach targa można było schować elektrycznie, co umożliwiało cieszenie się otwartym wiatrem podczas jazdy.

W zależności od wersji, Tigra I oferował różne silniki benzynowe, w tym jednostki o pojemności 1.4 i 1.6 litra. Moc silników wahała się od około 90 do 106 KM. Wszystkie modele Tigra I miały napęd na przednie koła i były dostępne z manualną skrzynią biegów.

Wnętrze Tigry I było stosunkowo przestronne jak na samochód dwuosobowy, a fotele były dobrze wyprofilowane, zapewniając pewne podparcie podczas dynamicznej jazdy. Bagażnik miał pojemność około 250 litrów, która można było zwiększyć poprzez składanie tylnej kanapy.

Opel Tigra I zdobył pewną popularność wśród osób poszukujących małego, sportowego samochodu z kabrioletem. Produkcja Tigry I została zakończona w 2000 roku, a następnie zastąpiona została przez Tigra TwinTop, która miała tę samą koncepcję, ale na bazie nowszego modelu Corsa.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Skrzynka główna

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

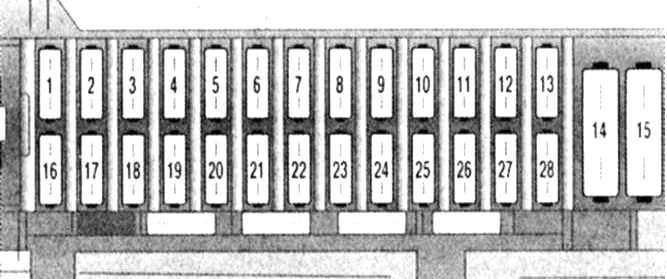

Opel Tigra I (1993-2000) - schematy bezpieczników i przekaźników

Opel Tigra I (1993-2000) - schematy bezpieczników i przekaźników

Opis

1
20A Alarm awaryjny, syrena przeciwkradzieżowa, oświetlenie wnętrza i bagażnika
2
10A Automatyczna skrzynia biegów
3
30A Podgrzewana tylna szyba, zabezpieczenie przed kradzieżą
4
10A Światła do jazdy dziennej
5
10A Automatyczna skrzynia biegów
6
10A Światła cofania i tylne światła przeciwmgielne
7
Klimatyzator 30A
8
20A Lewe światło postojowe, lewe tylne światło postojowe
9
Przesuwny panel dachowy 20A
10
10A Lewy reflektor świateł drogowych
11
30A Spryskiwacz soczewki reflektora
12
10A Lewy reflektor świateł mijania, poziomowanie reflektorów
13
20A Pojedynczy zamek
14
40A Podgrzewana tylna szyba
15
30A Wentylator nagrzewnicy i K/V
16
30A Wycieraczka szyby przedniej
17
10A Odbiornik radiowy, wyświetlacz informacyjny, urządzenia sygnalizacyjne, K/V, oświetlenie schowka, elektryczne szyby, napęd lusterek zewnętrznych, wspomaganie kierownicy
18
20A Pojedynczy zamek, światła cofania, prędkościomierz, AT, podgrzewane siedzenia i tylna szyba, zapalniczka
19
Reflektory 10A K/L, światła do jazdy dziennej
20
30A Wentylator K/V
21
15A Światła stopu i alarmy
22
10А ABS
23
10A Prawe światło postojowe, prawe tylne światło postojowe, oświetlenie tablicy rejestracyjnej;
24
Klimatyzator 15A
25
10A Prawy reflektor świateł drogowych
26
20A Pompa paliwa, układ wtrysku paliwa
27
10A Prawy reflektor świateł mijania, poziomowanie reflektorów
28
Okna 30A

Przekaźniki

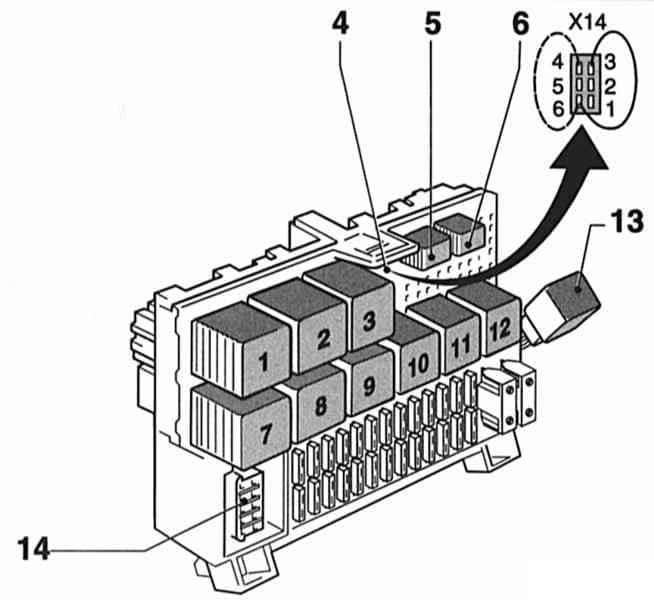

Opel Tigra I (1993-2000) - schematy bezpieczników i przekaźników

Opis

  1. Ogrzewanie lusterek zewnętrznych (przekaźnik czasowy)
  2. Włącz przekaźnik sygnału
  3. Przerywana praca wycieraczki tylnej szyby
  4. Kodowanie lamp przeciwmgielnych (6-stykowe)
  5. Światła przeciwmgielne
  6. Światła przeciwmgielne
  7. Przerywane działanie wycieraczek szyby przedniej
  8. Podgrzewana tylna szyba
  9. Reflektory na brzęczyk ostrzegawczy
  10. Syrena antykradzieżowa
  11. Pompa spryskiwacza soczewek reflektorów (przekaźnik opóźniający)
  12. Przekaźnik rozrusznika alarmu przeciwkradzieżowego
  13. DRL
  14. DLC w zależności od wersji 10-, 14- lub 16-pinowe

Konstrukcja bloków i przeznaczenie ich elementów mogą różnić się od przedstawionego i zależeć od roku produkcji oraz poziomu wyposażenia pojazdu.

Dodatkowa skrzynka przekaźników 1

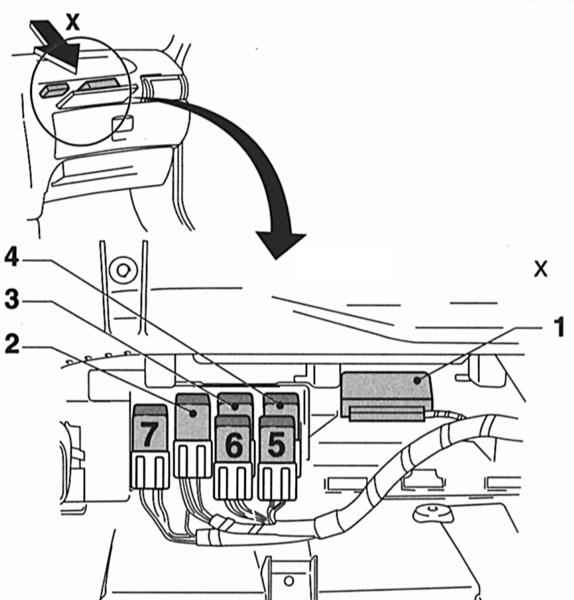

Znajduje się nad schowkiem na rękawiczki.

Opel Tigra I (1993-2000) - schematy bezpieczników i przekaźników

Opis

Typ 1

  1. Alarm antykradzieżowy (jednostka sterująca)
  2. Wentylator chłodnicy skraplacza К / В (przekaźnik К51)
  3. Wentylator chłodnicy skraplacza К / В (przekaźnik К52)
  4. Wentylator chłodnicy skraplacza К / В (przekaźnik К26)
  5. K / V
  6. Wentylator K / V
  7. Wentylator chłodnicy skraplacza К / В, 2. bieg

Typ 2

  1. Przekaźnik I wentylatora chłodnicy skraplacza K/V (do 1995 r.)
  2. Przekaźnik II wentylatora chłodnicy skraplacza K/V (do 1995 r.) lub Przekaźnik K/V (od 1996 r.)
  3. Przekaźnik III wentylatora chłodnicy skraplacza K/V (do 1995 r.)

Dodatkowa skrzynka przekaźników 2

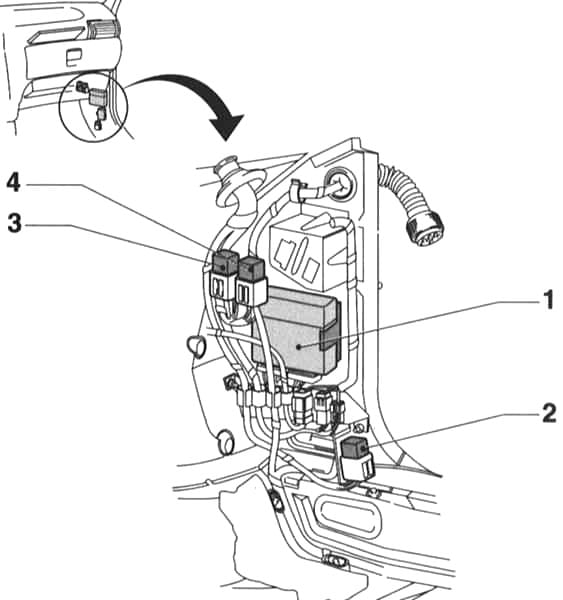

To urządzenie jest przymocowane do prawego odpływu, zamkniętego wewnętrzną listwą.

Opel Tigra I (1993-2000) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca MulTec
  2. Przekaźnik pompy paliwa
  3. Przekaźnik świec żarowych do silników wysokoprężnych
  4. Przekaźnik kontroli ładowania akumulatora

Komora silnika

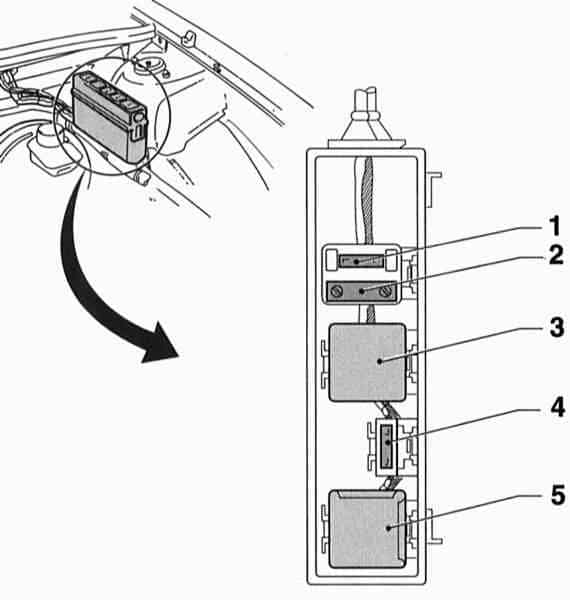

Znajduje się po lewej stronie komory silnika.

Typ 1

Opel Tigra I (1993-2000) - schematy bezpieczników i przekaźników

Opis

  1. Bezpiecznik ogrzewania filtra paliwa silnika Diesla
  2. Bezpiecznik świecy żarowej silnika wysokoprężnego
  3. Przekaźnik podgrzewacza filtra oleju napędowego
  4. Bezpiecznik klaksonu i systemu alarmowego przed kradzieżą
  5. Przekaźnik sprężarki K / V

Typ 2

Opel Tigra I (1993-2000) - schematy bezpieczników i przekaźników

Opis

  • F1 – F2 Pompa powietrza do mieszania powietrza do wywiewu
  • F3 Bezpiecznik ogrzewania filtra paliwa silnika Diesla
  • F4 Bezpiecznik świecy żarowej silnika Diesla
  • 1 Przekaźnik sprężarki К / В
  • 2 Przekaźnik I wentylator skraplacza K / V
  • 3 Przekaźnik II wentylator skraplacza K / V
  • 4 Przekaźnik III wentylator skraplacza K / V.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
