Mitsubishi Space Wagon (1997-2003) – schematy bezpieczników i przekaźników

Mitsubishi Space Wagon (1997-2003) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Space Wagon z lat: 1997, 1998, 1999, 2001, 2002, 2003.

Mitsubishi Space Wagon w wersji produkowanej w latach 1997-2003 to kontynuacja linii modelowej tego kompaktowego minivana, który miał na celu zapewnienie przestronności, funkcjonalności i wygody dla pasażerów. Jest to trzecia generacja tego modelu, a także była sprzedawana pod nazwą Mitsubishi Chariot Grandis w niektórych regionach. Oto kilka kluczowych informacji na temat Mitsubishi Space Wagon (1997-2003):

  1. Design i wygląd: Trzecia generacja Space Wagon charakteryzowała się bardziej zaokrąglonymi kształtami w porównaniu do poprzednich wersji. Mimo że styl nie był może tak awangardowy, jak w niektórych innych modelach tego okresu, to zapewniał praktyczność i przestronność.
  2. Wielkość i przestronność: Mitsubishi Space Wagon był zaprojektowany z myślą o zapewnieniu maksymalnej przestronności dla pasażerów i bagażu. Możliwość przewozu do siedmiu pasażerów lub elastycznego dostosowania wnętrza do różnych potrzeb była ważną cechą tego minivana.
  3. Wersje nadwozia: Space Wagon był dostępny jako minivan z pięcioma drzwiami. Wyposażenie i konfiguracje różniły się w zależności od wersji i wybranych opcji.
  4. Silniki: W zależności od regionu, Space Wagon był oferowany z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. Silniki te były projektowane z myślą o oszczędności paliwa i akceptowalnych osiągach.
  5. Wnętrze i wyposażenie: Mitsubishi skupiło się na zapewnieniu komfortu i wygody dla pasażerów. Wnętrze było starannie zaprojektowane, aby dostarczać łatwo dostępnych i praktycznych rozwiązań, takich jak różne konfiguracje siedzeń.
  6. Bezpieczeństwo: W miarę postępującej produkcji, Mitsubishi wprowadzało coraz więcej systemów bezpieczeństwa do Space Wagon, w tym poduszki powietrzne i systemy kontroli stabilności.
  7. Zakończenie produkcji: Produkcja trzeciej generacji Mitsubishi Space Wagon zakończyła się w 2003 roku. Mitsubishi zdecydowało się skoncentrować na innych modelach i segmentach rynku.
Zobacz także:  Mitsubishi Outlander II (2007-2013) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi Libero (1991-2000) - schematy bezpieczników i przekaźników

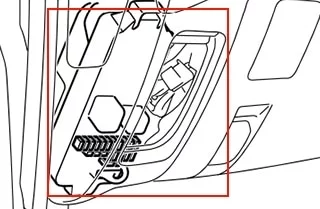

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod deską rozdzielczą po stronie kierowcy.

Mitsubishi Space Wagon (1997-2003) - schematy bezpieczników i przekaźników

Mitsubishi Space Wagon (1997-2003) - schematy bezpieczników i przekaźników



Opis

1 15A Środek do czyszczenia szyby tylnej
2 Zapasowy
3 10A Radio, Audio
4 Zapalniczka 15A
5 10A Układ klimatyzacji, układ ABS, układ hamowania awaryjnego, nagrzewnica filtra paliwa, nagrzewnica przedniej szyby, wielofunkcyjna jednostka sterująca 1, jednostka sterująca skrzyni rozdzielczej
6 10A Tempomat, system recyrkulacji spalin (EGR), zestaw wskaźników, immobilizer 2^ (4D56T), sterownik blokady mechanizmu różnicowego, elektroniczna jednostka sterująca 4WD, system SRS, elektrozawór przepustnicy, czujnik prędkości pojazdu
7 Sterowanie silnikiem 20A
8 10A Światła cofania
9 10A Tylne światło przeciwmgielne
10 20A Centralny zamek
11 30A Podgrzewana tylna szyba
12 Ogrzewanie 30A
13 20A Szyberdach
14 10A ABS
15 20A Podgrzewane siedzenie
16 10A Podgrzewane lusterka
17 Zapasowy
18 Zapasowy
19 Zapasowy
20 Zapasowy

Przekaźniki

  1. Przekaźnik tylnego światła przeciwmgielnego
  2. Przekaźnik do podnośników szyb z napędem elektrycznym
  3. Przekaźnik generatora
  4. Przekaźnik silnika dmuchawy nagrzewnicy – ​​tył A / C
  5. Podgrzewany przekaźnik tylnej szyby
  6. Przekaźnik silnika dmuchawy nagrzewnicy – ​​przód A / C
  7. Przekaźnik pomocniczych obwodów zapłonowych

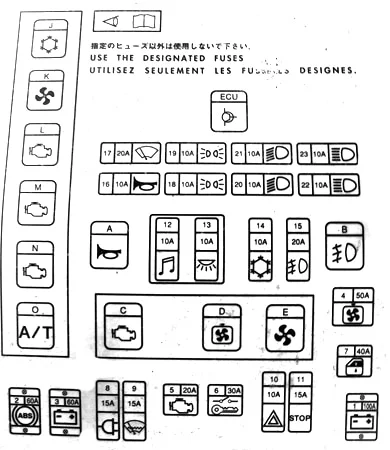

Skrzynka bezpieczników w komorze silnika

Zobacz także:  Mitsubishi L400 (1994-2006) - schematy bezpieczników i przekaźników

Znajduje się obok akumulatora.

Mitsubishi Space Wagon (1997-2003) - schematy bezpieczników i przekaźników

Opis

1 Generator 100A
2 60A ABS
3 Grupa bezpieczników 60A
4 50A Sterownik silnika wentylatora nagrzewnicy
5 20А System zarządzania silnikiem, system sterowania automatyczną skrzynią biegów (INVECS-II 4A/T)
6 30A Stacyjka
7 40A Elektryczny napęd szyb
8 15A Gniazda zasilania dodatkowego wyposażenia w przedziale pasażerskim
9 Szczotki do odmrażania 15A
10 10A Światła awaryjne i kierunkowskazy
11 15A Sygnały zatrzymania
12 System audio 10A
13 System podświetlenia 10A
14 Sprężarka klimatyzacji 10A
15 20A światła przeciwmgielne
16 Sygnał 10A
17 20A Wycieraczki i spryskiwacze przedniej szyby
18 Wymiary 10A
19 Wymiary 10A
20 10A światła mijania
21 10A światła mijania
22 10A Światła drogowe
23 10A Światła drogowe

Przekaźniki

  • A – Przekaźnik sygnału
  • B – Przekaźnik świateł przeciwmgielnych
  • C – Przekaźnik sterujący silnika
  • D – Przekaźnik silnika wentylatora chłodzącego
  • E – Przekaźnik wentylatora
  • J – Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
  • K – Przekaźnik silnika wentylatora chłodzącego
  • L – Przekaźnik pompy paliwa
  • M – Główny przekaźnik układu wtryskowego
  • N – Przekaźnik sterowania wtryskiwaczami
  • O – Przekaźnik kontroli automatycznej skrzyni biegów
