Mitsubishi Fuso Canter 7 (2002-2011) – schematy bezpieczników i przekaźników

Mitsubishi Fuso Canter 7 (2002-2011) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Fuso Canter 7 z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Mitsubishi Fuso Canter 7 to seria lekkich i średnich samochodów dostawczych produkowanych przez japońskiego producenta samochodów Mitsubishi Fuso Truck and Bus Corporation, będącego częścią Daimler AG. Model Canter 7 jest częścią linii pojazdów Canter, która odznacza się wszechstronnością, niezawodnością i zdolnością do przewozu ładunków w różnych warunkach.

W przypadku Mitsubishi Fuso Canter 7, „7” odnosi się do pojemności ładunkowej i zakresu zastosowań tego modelu. Jest to zwykle model klasy średniej o większej ładowności niż niektóre z mniejszych wariantów Canter. Samochody z serii Canter 7 były projektowane z myślą o kompromisie pomiędzy lekkimi a ciężkimi pojazdami dostawczymi, oferując większą pojemność ładunkową niż niektóre lżejsze wersje, ale jednocześnie zachowując manewrowość i oszczędność paliwa charakterystyczną dla Cantara.

Oto kilka cech, które mogą charakteryzować Mitsubishi Fuso Canter 7:

  1. Ładowność: Canter 7 oferuje większą ładowność niż modele z niższej klasy Cantara, co czyni go idealnym wyborem dla przedsiębiorców i firm, które potrzebują przewozić większe ilości towarów.
  2. Różnorodność nadwozia: Mitsubishi Fuso Canter 7 jest dostępny w różnych wariantach nadwozia, takich jak furgon, platforma z burtami, wywrotka czy chłodnia. To pozwala na dostosowanie pojazdu do konkretnych potrzeb przewozowych.
  3. Efektywność paliwowa: Podobnie jak inne modele Canter, warianty Canter 7 zostały zaprojektowane z myślą o efektywności paliwowej. To ważny aspekt, zwłaszcza w transporcie towarów na dłuższe dystanse.
  4. Manewrowość: Mimo większej ładowności, Canter 7 zachowuje cechy manewrowości charakterystyczne dla mniejszych pojazdów z serii Canter. To pozwala na poruszanie się w zatłoczonych obszarach miejskich i na wąskich drogach.
  5. Ergonomia kabiny: Kabina kierowcy została zaprojektowana z myślą o komforcie i wygodzie. Panele kontrolne i układ elementów są dostosowane do pracy zawodowej kierowcy.
  6. Zrównoważony transport: Mitsubishi Fuso Canter 7 w miarę możliwości stosuje zaawansowane technologie silnikowe i emisji spalin, aby spełnić wymogi norm emisji i przyczynić się do zrównoważonego transportu.
Zobacz także:  Mitsubishi Pajero Sport (2019-2021) - schematy bezpieczników i przekaźników

Mitsubishi Fuso Canter 7 to model, który łączy cechy lekkich i średnich samochodów dostawczych, oferując większą ładowność przy jednoczesnym zachowaniu cech charakterystycznych dla serii Canter, takich jak ekonomiczność i wszechstronność. Dzięki tym cechom, model Canter 7 stanowi atrakcyjne rozwiązanie dla firm i przedsiębiorstw działających w sektorze transportu towarów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

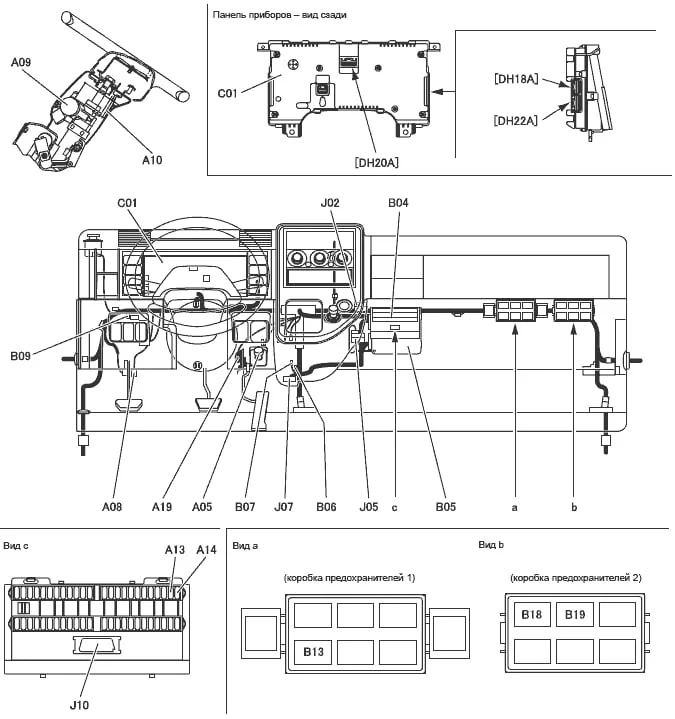

Opis
A 05 potencjometr regulacji obrotów biegu jałowego
A 08 włącznik sprzęgła
A 09 włącznik rozrusznika
A 10 kombinacja przełączników
A 13 złącze diagnostyczne
A 14 kasowanie pamięci
A 19 czujnik położenia pedału przyspieszenia
C 01 tablica rozdzielcza
J 02 złącze przyłączeniowe
J 10 złącze urządzenia tester wielofunkcyjny
B 04 skrzynka bezpieczników
B 05 ECU silnika
B 06 Dioda
B 07 Rezystor CAN
B 09 Rezystor do regulacji liczby wtrysków paliwa
B 13 Przekaźnik bezpieczeństwa
B 18 Przekaźnik zatrzymania emisji ABS
B 19 Przekaźnik świec żarowych

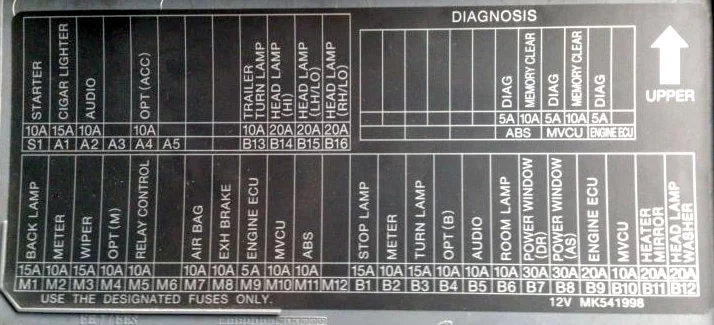

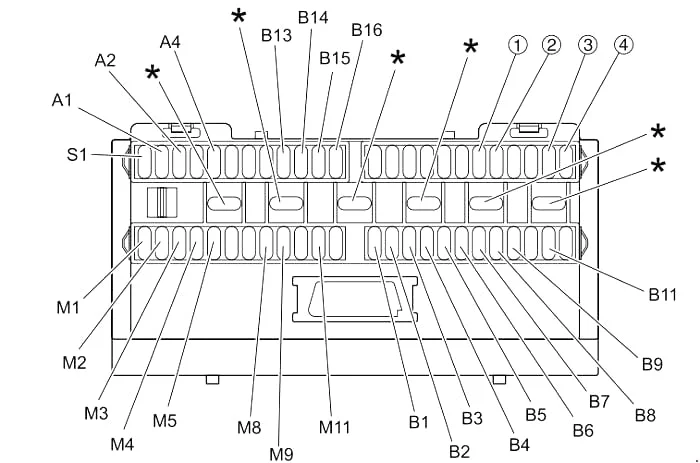

Skrzynka bezpiecznikowa

Mitsubishi Fuso Canter 7 (2002-2011) - schematy bezpieczników i przekaźników

Mitsubishi Fuso Canter 7 (2002-2011) - schematy bezpieczników i przekaźników

Numer Opis
A1 Zapalniczka 10A
A2 Klakson 10A
A4 10A Dodatkowe zasilanie (stacyjka ACC)
V 1 15A Lampka sygnalizacyjna hamulca
V 2 10A Zestaw przyrządów (EURO-3);

Przepływomierz (EURO-4).

B 3 15A Kierunkowskazy
B 4 10A Dodatkowe zasilanie (obwód jest bezpośrednio podłączony do akumulatora)
B 5 Klakson 10A
B 6 10A Światło wewnętrzne
B 7 25A Elektryczny podnośnik do szyb (kierowca)
AT 8 25A Podnośnik elektryczny do szyb (osobowy)
W 9 ECU silnika 20A
B11 15A Podgrzewane lusterka
B13 Tester złącza diagnostycznego 15A
B14 15A Reflektory (światła drogowe)
B15 10A Reflektor lewy (światło mijania)
B16 10A Prawy reflektor (światło mijania)
B25 15A Tylne światła
B26 15A Tylne światła przeciwmgielne
B27 10A Sygnał dźwiękowy
B28 Klimatyzator 5A
B29 15A Wentylator skraplacza klimatyzatora
BZ0 15A Wentylator klimatyzatora;

Wentylator nagrzewnicy.

B33 15A Podgrzewacz paliwa
B36 20A Silnik recyrkulacji spalin;

Jednostka sterująca silnika.

M1 10A Światła cofania
M2 10A Zestaw przyrządów (EURO-3);

Przepływomierz (EURO-4).

M3 15A Wycieraczka i spryskiwacz przedniej szyby
М4 Zasilacz pomocniczy 10A (obwód wyłącznika zapłonu włączony)
M5 10A Przekaźnik sterujący recyrkulacją spalin
М8 Hamulec wydechowy 10A
M9 ECU silnika 5A
M11 10A ABS
S1 10A Rozrusznik
* Zapasowy bezpiecznik
1 5A Eliminacja usterek ABS (diagnostyka)
2 10A Rozwiązywanie problemów ABS (wyczyść pamięć)
3 5A Rozwiązywanie problemów ECU silnika (diagnostyka)
4 10A Usuwanie usterek ECU silnika (wyczyść pamięć)

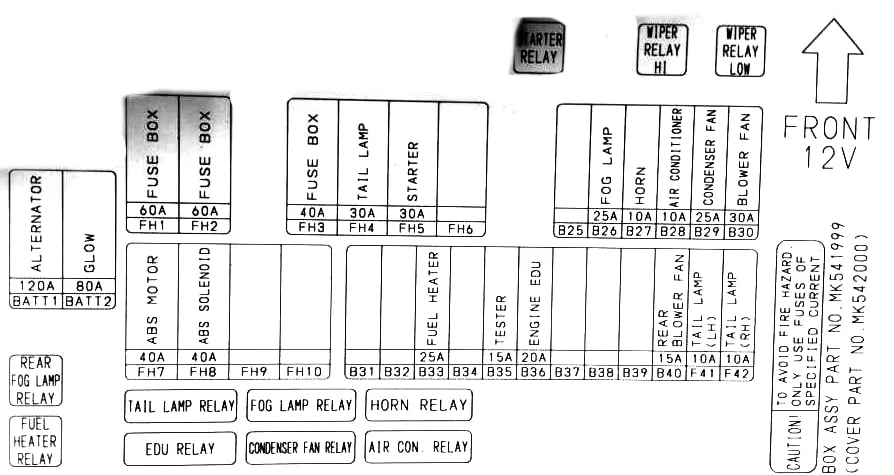

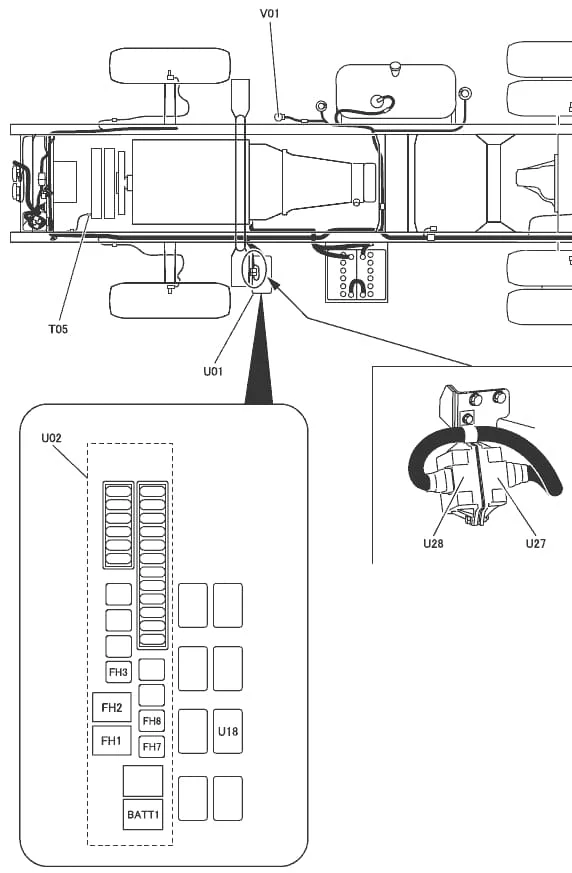

Skrzynka obok akumulatora

Mitsubishi Fuso Canter 7 (2002-2011) - schematy bezpieczników i przekaźników

Kolejna jednostka jest przymocowana na zewnątrz samochodu obok akumulatora.

Mitsubishi Fuso Canter 7 (2002-2011) - schematy bezpieczników i przekaźników

Numer Opis
B25 15A Tylne światła
B26 15A Tylne światła przeciwmgielne
B27 10A sygnał dźwiękowy
B28 Klimatyzator 5A
B29 15A Wentylator skraplacza klimatyzatora
BZ0 15A Wentylator klimatyzatora;

Wentylator nagrzewnicy.

B33 15A Podgrzewacz paliwa
B36 20A Silnik recyrkulacji spalin;

Jednostka sterująca silnika.

FH1 Skrzynka bezpieczników 60A (S1, A1-A4, M1-M12)
FH2 Skrzynka bezpieczników 60A (B1-B11)
FH3 Skrzynka bezpieczników 30A (B13-B16)
FH7 Silnik ABS 30A
FH8 Przełącznik elektromagnetyczny ABS 30A
BATT1 Alternator 120A

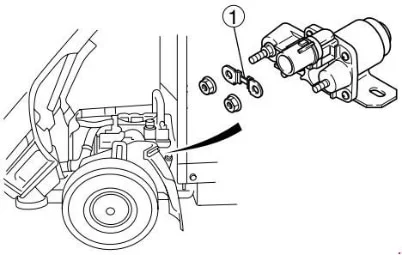

Jeśli silnik jest wyposażony w układ ogrzewania i lampkę kontrolną i nie zapala się przy zimnej pogodzie, sprawdź, czy bezpiecznik przekaźnika ciepła (1) nie jest przepalony. Jeśli jest przepalony, odłącz przewód (-) od akumulatora i wymień bezpiecznik na nowy 127A.

Mitsubishi Fuso Canter 7 (2002-2011) - schematy bezpieczników i przekaźników
