Mitsubishi Eclipse Cross (2018-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Eclipse Cross z lat: 2018, 2019, 2020, 2021, 2022, 2023. Mitsubishi Eclipse Cross to kompaktowy SUV produkowany przez japońską firmę Mitsubishi Motors. Model ten został wprowadzony na rynek w 2017 roku i jest dostępny na wielu rynkach na całym świecie. Eclipse Cross […]

08/04/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Eclipse Cross z lat: 2018, 2019, 2020, 2021, 2022, 2023.

Mitsubishi Eclipse Cross to kompaktowy SUV produkowany przez japońską firmę Mitsubishi Motors. Model ten został wprowadzony na rynek w 2017 roku i jest dostępny na wielu rynkach na całym świecie.

Eclipse Cross wyróżnia się nowoczesnym i dynamicznym wyglądem, który nawiązuje do sportowego charakteru serii Eclipse, ale jest przystosowany do wymagań współczesnych rynków i preferencji klientów. Samochód oferuje charakterystyczne cechy stylistyczne, takie jak podwójna atrapa chłodnicy i łuki nadkoli, które nadają mu unikalny wygląd w segmencie kompaktowych SUV-ów.

Wnętrze Mitsubishi Eclipse Cross jest przestronne i oferuje miejsce dla pięciu pasażerów. Kabina została zaprojektowana w sposób ergonomiczny, a wysokiej jakości materiały wykończeniowe podnoszą komfort jazdy. Wartością dodaną jest system podwójnej tylnej kanapy, który umożliwia regulację odległości między siedzeniami tylnymi i przestrzeń bagażową w zależności od potrzeb pasażerów.

W zakresie jednostek napędowych, Mitsubishi Eclipse Cross oferuje różne opcje silników benzynowych, w tym także wersję z turbodoładowaniem, która zapewnia lepsze osiągi i efektywność paliwową.

Zobacz także:  Mitsubishi Galant VIII (1996-2005) - schematy bezpieczników i przekaźników

Eclipse Cross wyposażony jest w zaawansowane technologie i systemy bezpieczeństwa, takie jak system monitorowania martwego pola, aktywny tempomat, asystent pasa ruchu, a także system awaryjnego hamowania.

Model ten zdobył uznanie za swoją niezawodność, komfort jazdy i dobre osiągi. Mitsubishi Eclipse Cross cieszy się popularnością wśród osób szukających wszechstronnego i dynamicznego SUV-a w klasie kompaktowej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

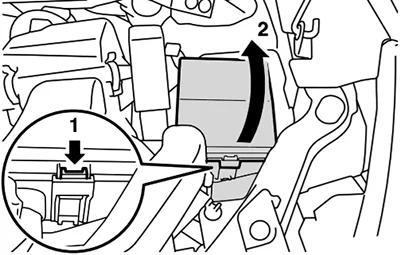

Komora silnika

Mitsubishi Eclipse Cross (2018-2021) - schematy bezpieczników i przekaźników

  1. Naciśnij zakładkę.
  2. Zdejmij pokrywkę.
Zobacz także:  Mitsubishi Fuso Canter 8 (2012-2020) - schematy bezpieczników i przekaźników

Mitsubishi Eclipse Cross (2018-2021) - schematy bezpieczników i przekaźników

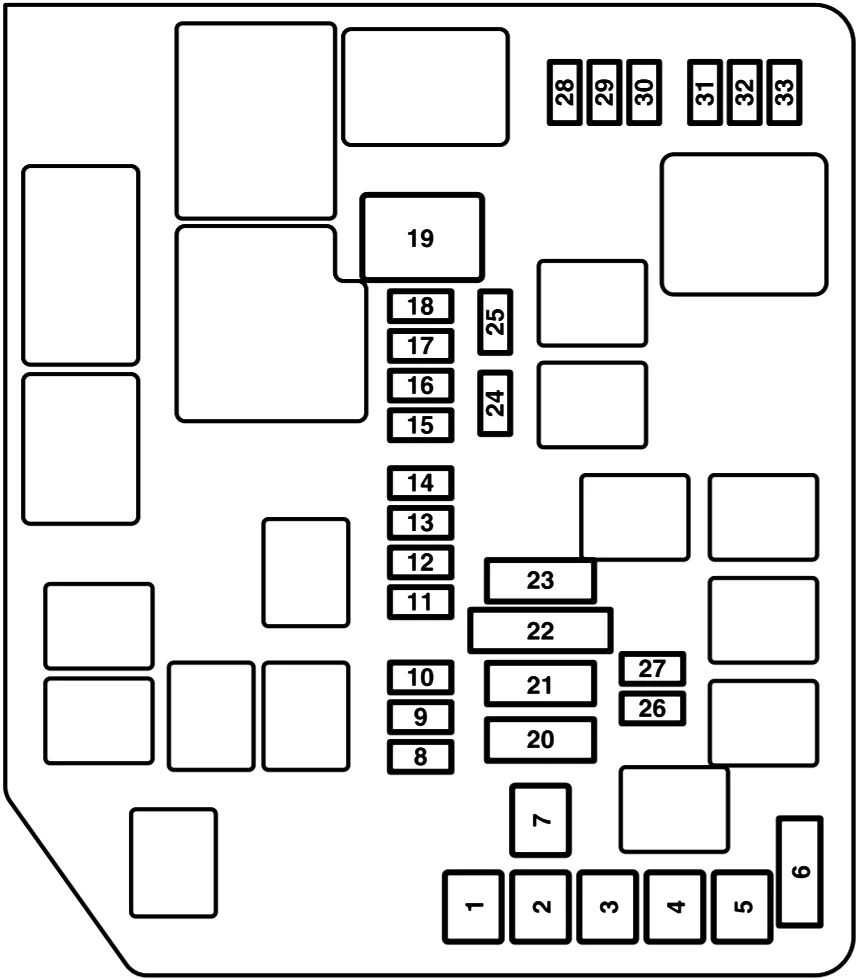

Numer Ampery [A] Opis
1 30A Elektryczny hamulec postojowy
2 30A Elektryczny hamulec postojowy
3 40A Układ przeciwblokujący (ABS)
4 30A Układ przeciwblokujący (ABS)
5 30A 2018-2020: Elektryczne siedzenie
6 30A Podgrzewane siedzenia
7 30A Rozrusznik
8 15A 2018-2020: Podgrzewana kierownica
8 7,5A 2021-2023: Alternator
9 20A Spryskiwacz reflektorów
10 20A Klakson bezpieczeństwa
11 20A Automatyczna skrzynia biegów
12 10 A Klakson
13 20A Osłona przeciwsłoneczna
14 15A Przednie światła przeciwmgielne
15 10 A Światła do jazdy dziennej (DLR)
16 10 A Klimatyzator
17 7,5A Jednostka sterująca silnika
18 7,5A 2018-2020: Alternator
18 15A 2021-2023: Wzmacniacz systemu audio
19 40A Silnik wentylatora chłodnicy
20 30A 2018-2020: Wzmacniacz systemu audio
2021-2023: Fotel elektryczny (fotel kierowcy)
21 30A 2021-2023: Siedzenie elektryczne (siedzenie pasażera)
22 30A IOD
23 30A Silnik wentylatora skraplacza klimatyzacji
24 7,5A Czujnik prądu akumulatora
25 7,5A Elektryczny hamulec postojowy/ tempomat adaptacyjny (ACC)
26 10 A Reflektor (światło drogowe) (prawy)
27 10 A Reflektor (światło drogowe) (lewy)
28 20A Siłownik turbo
29 20A ENG/MOC
30 15A Pompa paliwowa
31 10 A Cewka zapłonowa
32 20A Wtryskiwacz
33 15A ETV
Zobacz także:  Mitsubishi L200 IV (2006-2015) - schematy bezpieczników i przekaźników

Przedział pasażerski

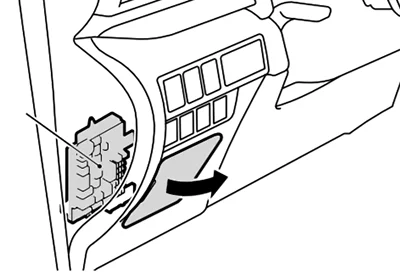

Skrzynka bezpieczników w przedziale pasażerskim znajduje się za pokrywą bezpieczników przed siedzeniem kierowcy. Pociągnij osłonę bezpiecznika, aby ją zdjąć.

Mitsubishi Eclipse Cross (2018-2021) - schematy bezpieczników i przekaźników



Mitsubishi Eclipse Cross (2018-2021) - schematy bezpieczników i przekaźników

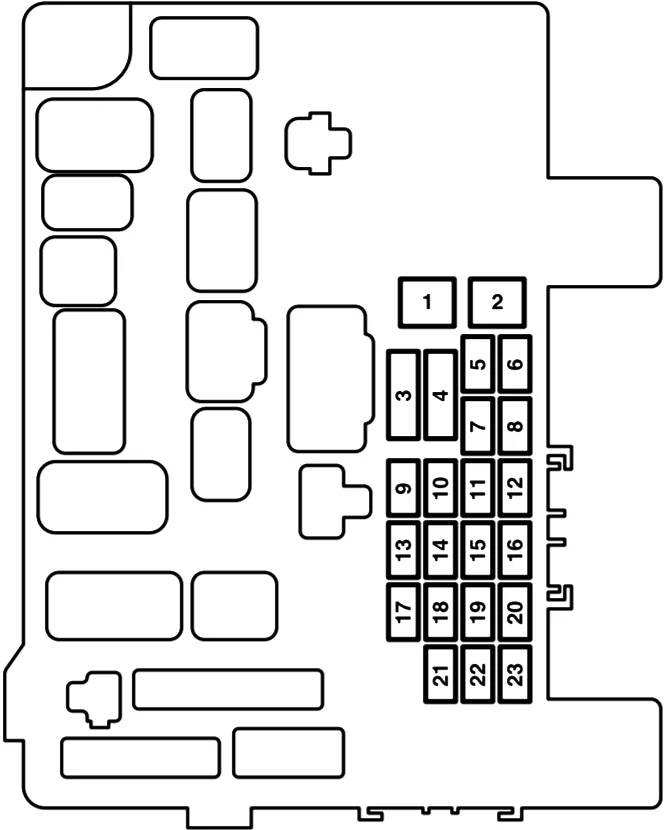

Numer Ampery [A] Opis
1 30A Sterowanie szybą elektryczną
2 30A Odmgławiacz
3 30A Podgrzewacz
4 30A Wycieraczki
5 25A Zamki
6
7 15A Gniazdo zasilania 12 V
8 15A Wycieraczka tylnej szyby
9 20A szyberdach
10 10 A Stacyjka
11 10 A Opcja
12 15A Migacz ostrzegawczy
13 10 A Napęd na 4 koła
14 15A Światła stopu (Światła hamowania)
15 10 A Wskaźniki
16 7,5A Poduszka powietrzna SRS
17 15A Radio
18 7,5A Przekaźnik jednostki sterującej
19 15A Oświetlenie wewnętrzne (Oświetlenie pokojowe)
20 7,5A Światła zapasowe
21 7,5A Podgrzewane zewnętrzne lusterka wsteczne
22 10 A Zewnętrzne lusterka wsteczne
23 15A Zapalniczka do papierosów/gniazdo 12V
