Mitsubishi i-MiEV (2009-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi i-MiEV z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Mitsubishi i-MiEV, co oznacza „Mitsubishi innovative Electric Vehicle,” to samochód elektryczny (EV) produkowany przez japońskiego producenta samochodów Mitsubishi Motors. Jest to jeden z pierwszych masowo produkowanych samochodów elektrycznych na […]

08/05/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi i-MiEV z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Mitsubishi i-MiEV, co oznacza „Mitsubishi innovative Electric Vehicle,” to samochód elektryczny (EV) produkowany przez japońskiego producenta samochodów Mitsubishi Motors. Jest to jeden z pierwszych masowo produkowanych samochodów elektrycznych na świecie. Model i-MiEV został zaprezentowany w 2009 roku, a jego produkcja rozpoczęła się w 2010 roku.

Oto kilka cech charakteryzujących Mitsubishi i-MiEV:

  1. Napęd elektryczny: Mitsubishi i-MiEV był napędzany wyłącznie silnikiem elektrycznym, co oznaczało, że nie emitował spalin podczas jazdy. To było znaczącym krokiem w kierunku zrównoważonej i ekologicznej motoryzacji.
  2. Zasięg i osiągi: W zależności od wersji i warunków jazdy, i-MiEV oferował zasięg na jednym ładowaniu od około 100 do 160 km. Jego osiągi mogły być różne w zależności od warunków terenowych i stylu jazdy.
  3. Kompaktowy rozmiar: Model i-MiEV miał kompaktowe rozmiary, co czyniło go idealnym do jazdy w miejskich obszarach, gdzie miejsce parkingowe może być ograniczone.
  4. Technologie i wyposażenie: Pomimo swojego kompaktowego rozmiaru, i-MiEV oferował podstawowe wyposażenie i zaawansowane technologie, takie jak klimatyzacja, systemy audio i inne.
  5. Ładowanie: Mitsubishi i-MiEV można było ładować z gniazdka domowego lub z ładowarek o większej mocy. Zależnie od rodzaju ładowania, czas potrzebny na naładowanie baterii mógł się różnić.
  6. Zrównoważony transport: i-MiEV był jednym z pionierów w dziedzinie masowej produkcji samochodów elektrycznych, co przyczyniło się do zwiększenia świadomości na temat zrównoważonej mobilności.
  7. Rynki globalne: Model i-MiEV był dostępny na różnych rynkach na całym świecie, chociaż dostępność mogła się różnić w zależności od regionu.
Zobacz także:  Mitsubishi Space Star, Mirage (2012-2019) - schematy bezpieczników i przekaźników

Mitsubishi i-MiEV odegrał istotną rolę w rozwoju rynku samochodów elektrycznych i zwiększeniu świadomości na temat korzyści związanych z ekologicznymi alternatywami napędu. Mimo że w ciągu lat pojawiły się nowe modele elektryczne, i-MiEV pozostaje ważnym kamieniem milowym w historii elektrycznej mobilności.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi L200 III (2001-2006) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników tablicy rozdzielczej

Blok bezpieczników w przedziale pasażerskim znajduje się pod tablicą rozdzielczą przed siedzeniem kierowcy w miejscu pokazanym na rysunku. Naciśnij zaczep (A) i zdejmij pokrywę bezpiecznika (B).

Mitsubishi i-MiEV (2009-2018) - schematy bezpieczników i przekaźników

Mitsubishi i-MiEV (2009-2018) - schematy bezpieczników i przekaźników

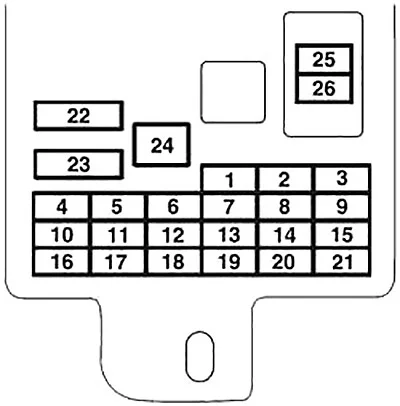

Numer Opis Ampery [A]
1 Lampa tylna (lewa) 7,5
2 Zapalniczka/Gniazdo akcesoriów 15
3
4 Rozrusznik 7,5
5 Wzmacniacz systemu audio 20
6
7 Lampa tylna (prawa) 7,5
8 Zewnętrzne lusterka wsteczne 7,5
9 Jednostka sterująca (jednostka silnika elektrycznego) 7,5
10 Jednostka sterująca 7,5
11 Tylne światło przeciwmgielne 10
12 Centralny zamek drzwi 15
13 Lampa pokojowa 10
14 Wycieraczka tylnej szyby 15
15 Licznik 7,5
16 Przekaźnik 7,5
17 Podgrzewane siedzenie 20
18 Opcja 10
19 Podgrzewane lusterko zewnętrzne 7,5
20 Wycieraczki 20
21 Lampy cofania 7,5
22 Odmgławiacz 30
23 Podgrzewacz 30
24 Akumulator pomocniczy 30
25 Radio 10
26 Jednostka sterowana elektronicznie 15
27 Jednostka sterowana elektronicznie 7,5
Zobacz także:  Mitsubishi Colt VI (2004-2012) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w komorze silnika

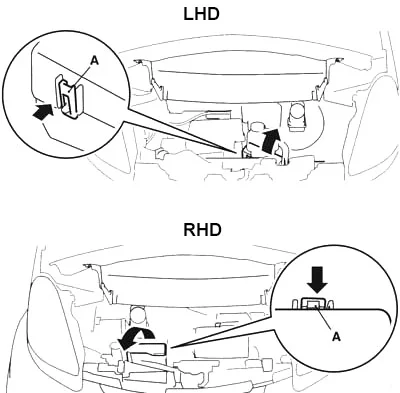

Pod maską znajduje się blok bezpieczników, jak pokazano na rysunku. Naciśnij zaczep (A) i zdejmij pokrywę.

Mitsubishi i-MiEV (2009-2018) - schematy bezpieczników i przekaźników



Mitsubishi i-MiEV (2009-2018) - schematy bezpieczników i przekaźników

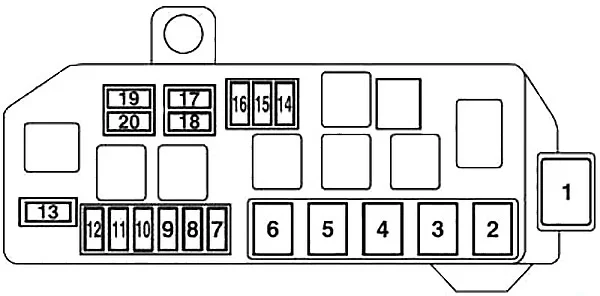

Numer Opis Ampery [A]
1
2 Akumulator pomocniczy 30
3 Wyłącznik silnika elektrycznego 40
4 Silnik wentylatora chłodnicy 40
5 Elektryczne sterowanie szyb 40
6 Hamulec elektryczny podciśnienia 30
7 Sterowanie zespołem silnika elektrycznego 15
8 Lampy stopu 15
9 Przednie światła przeciwmgielne 15
10 Pompa wody (jednostka z silnikiem elektrycznym) 15
11 Ładowanie 10
12 Migacz ostrzegawczy 10
13 klakson 10
14 Światła do jazdy dziennej 10
15 Silnik wentylatora chłodzącego akumulator trakcyjny 15
16 Pompa wodna (klimatyzacja) 10
17 Światła mijania (prawe) 20
18 Reflektor świateł mijania (lewy) 20
19 Światło drogowe (prawe) 10
20 Reflektor świateł drogowych (lewy) 10
