Mitsubishi Grandis (2003-2011) – schematy bezpieczników i przekaźników

Mitsubishi Grandis (2003-2011) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Grandis z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Mitsubishi Grandis to minivan produkowany przez japońskiego producenta samochodów Mitsubishi Motors. Model ten był dostępny na rynku w latach 2003-2011. Grandis to samochód klasy średniej, który charakteryzował się przestronnością, wygodą i funkcjonalnością, co czyniło go atrakcyjnym wyborem dla rodzin oraz osób potrzebujących większej ilości miejsca.

Oto kilka cech charakteryzujących Mitsubishi Grandis:

  1. Przestronność: Mitsubishi Grandis oferował przestronne wnętrze z trzema rzędami siedzeń, co umożliwiało pomieszczenie większej liczby pasażerów lub dostosowanie przestrzeni ładunkowej w zależności od potrzeb.
  2. Funkcjonalność: Model ten posiadał konfigurację foteli, które można było składać, przesuwać lub całkowicie złożyć, co pozwalało na elastyczne dostosowanie wnętrza do różnych sytuacji.
  3. Komfort i wygoda: Grandis był projektowany, aby zapewnić pasażerom wygodę podczas podróży. Kabina była dobrze wykończona, a zaawansowane systemy audio, klimatyzacja i inne wyposażenie poprawiały komfort jazdy.
  4. Bezpieczeństwo: W późniejszych latach produkcji Mitsubishi Grandis wyposażony był w poduszki powietrzne, systemy kontroli stabilności i inne funkcje bezpieczeństwa, które miały poprawić ochronę kierowcy i pasażerów.
  5. Design: Grandis posiadał charakterystyczny, przyjazny wygląd z wyraźnymi liniami i proporcjami minivana, co sprawiało, że był rozpoznawalny na drodze.
  6. Silniki: Model ten był dostępny z różnymi opcjami silnikowymi, w tym benzynowymi i wysokoprężnymi, dostosowanymi do różnych preferencji i wymagań klientów.
Zobacz także:  Mitsubishi Canter (1993-2002) - schematy bezpieczników i przekaźników

Mitsubishi Grandis, mimo że nie był tak popularny jak niektóre inne modele minivanów na rynku, wciąż cieszył się pewnym uznaniem ze względu na swoją przestronność, funkcjonalność i komfort. Znaczące zmiany w trendach motoryzacyjnych mogą wpłynąć na ocenę i dostępność tego modelu na rynku używanych samochodów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za pokrywą (lub schowkiem).

Zobacz także:  Mitsubishi Lancer VII (2000-2007) - schematy bezpieczników i przekaźników

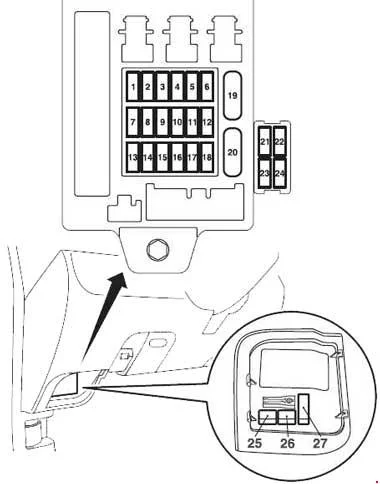

Pojazdy z kierownicą po lewej stronie

Mitsubishi Grandis (2003-2011) - schematy bezpieczników i przekaźników

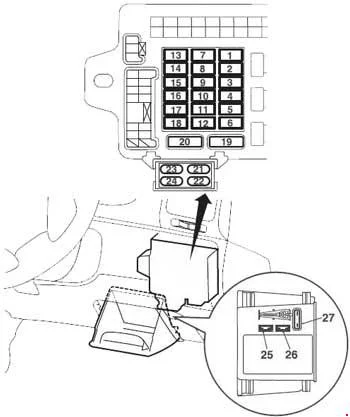

Pojazdy z kierownicą po prawej stronie

Mitsubishi Grandis (2003-2011) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Cewka zapłonowa 10
2 Licznik 7,5
3 Lampa cofania 7,5
4 Tempomat 7,5
5 Przekaźnik 7,5
6 Podgrzewane lusterko zewnętrzne 7,5
7 Wycieraczki 30
8 Kontrola silnika 7,5
9 Gniazdo akcesoriów 15
10
11 Zewnętrzne lusterka wsteczne 7,5
12 Kontrola silnika 7,5
13
14 Wycieraczka tylnej szyby 15
15 Centralne zamki do drzwi 15
16 Tylne światło przeciwmgielne 10
17
18
19 Podgrzewacz 30
20 Odmgławiacz tylnej szyby 30
21 Szyberdach 20
22 Podgrzewane siedzenie 20
23 Klimatyzacja tylna 20
24 Rozrusznik 10
25 Zapasowy bezpiecznik 30
26 Zapasowy bezpiecznik 20
27 Zapasowy bezpiecznik 30

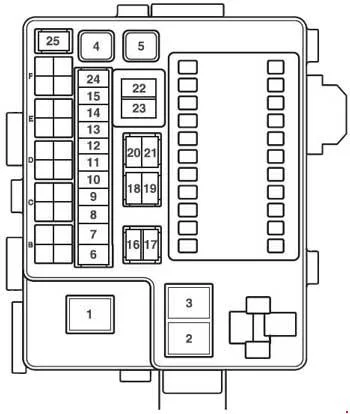

Skrzynka bezpieczników w komorze silnika

Mitsubishi Grandis (2003-2011) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Benzyna: –
1 Olej napędowy: akumulator 60
2 Benzyna: Silnik wentylatora chłodnicy 50
2 Olej napędowy: Silnik wentylatora chłodnicy 40
3 System zapobiegania blokady kół 30
4 System zapobiegania blokady kół 40
5 Elektryczny system okienny 40
6 Przednie światła przeciwmgielne 15
7 Benzyna: Zasilanie prądem zmiennym, gniazdo akcesoriów 15
7 Olej napędowy: Gniazdo akcesoriów 15
8 Klakson 10
9 Benzyna: sterowanie silnikiem 20
9 Olej napędowy: sterowanie silnikiem 10
10 Klimatyzacja 10
11 Lampy stopu 15
12 Benzyna: Klakson, wycieraczka odmrażacz 15
12 Diesel: –
13 Benzyna: Alternator 7,5
13 Olej napędowy: Rozrusznik 25
14 Światła awaryjne 10
15 Benzyna: Automatyczna skrzynia biegów 20
15 Diesel: –
16 Światło drogowe (prawe) 10
17 Reflektor świateł drogowych (lewy) 10
18 Światła mijania (prawe) 10/20
19 Reflektor świateł mijania (lewy) 10/20
20 Lampa tylna (prawa) 7,5
21 Lampa tylna (lewa) 7,5
22 Zapasowy 15
23 Radio 10
24 Pompa paliwowa 15
25 Benzyna: Elektryczna klapa tylna
25 Diesel: –
Zobacz także:  Mitsubishi Galant IX (2004-2012) - schematy bezpieczników i przekaźników

Dodatkowa skrzynka bezpieczników (Diesel)

Mitsubishi Grandis (2003-2011) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wentylator skraplacza 30
2 Kontrola silnika 30
3 Klapa kontrolna 10
4 Przekaźnik świecący 10
5 Blok zaworowy 10
6 Immobilizer 7,5
7 Rura grzewcza 10
