Mitsubishi Pajero Sport (2015-2019) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Pajero Sport z lat: 2015, 2016, 2017, 2018, 2019.

Mitsubishi Pajero Sport w wersji produkowanej w latach 2015-2019 to kontynuacja linii modelowej tego średniej wielkości SUV-a. Była to trzecia generacja Pajero Sport (czasami nazywana także Montero Sport w niektórych regionach), której celem było połączenie komfortu jazdy na drodze z umiarkowanymi zdolnościami terenowymi. Poniżej znajdziesz kilka kluczowych informacji o tym modelu:

  1. Wygląd i stylistyka: Trzecia generacja Pajero Sport miała bardziej nowoczesny i dynamiczny wygląd w porównaniu do swojego poprzednika. Charakteryzowała się smuklejszymi liniami, agresywnie stylizowanym przodem z charakterystyczną atrapą chłodnicy w kształcie litery „X” oraz nowoczesnymi reflektorami.
  2. Przestronność i wnętrze: Wnętrze Pajero Sport było przestronne i oferowało miejsce dla pięciu pasażerów. W zależności od wersji i wyposażenia, kabina mogła być wykończona materiałami o różnym standardzie. Kokpit został zaprojektowany z myślą o komforcie i ergonomii.
  3. Silniki: W zależności od regionu, Pajero Sport 2015-2019 był dostępny z różnymi jednostkami napędowymi. Były to zazwyczaj silniki benzynowe oraz wysokoprężne, które były bardziej ekonomiczne w eksploatacji.
  4. Napęd na cztery koła: Pajero Sport utrzymał zdolności terenowe, które były charakterystyczne dla tej linii modelowej. Model ten był wyposażony w system napędu na cztery koła oraz systemy kontroli trakcji i stabilności, które poprawiały zachowanie na różnorodnych nawierzchniach.
  5. Bezpieczeństwo i technologie: W miarę upływu lat produkcji, Mitsubishi skupiło się na poprawie wyposażenia w systemy bezpieczeństwa i nowoczesne technologie. W późniejszych wersjach można było znaleźć systemy wspomagające kierowcę, takie jak system hamowania awaryjnego, asystent pasa ruchu czy monitor martwego pola.
  6. Zastosowanie: Pajero Sport z tej generacji był często wybierany przez osoby poszukujące połączenia komfortu i praktyczności codziennego użytkowania z pewnymi zdolnościami terenowymi. Idealnie sprawdzał się jako pojazd rodziny lub dla osób, które potrzebowały miejsca na podróżowanie po różnych typach dróg.
  7. Koniec produkcji: Produkcja trzeciej generacji Pajero Sport została zakończona około 2019 roku. Mitsubishi kontynuowało rozwijanie swoich modeli, a wraz z upływem czasu linia Pajero Sport została zastąpiona nowymi modelami o bardziej nowoczesnym wyglądzie i technologiach.
Zobacz także:  Mitsubishi Space Star, Mirage (2020-2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi Outlander Sport, ASX, RVR (2019-2023) - schematy bezpieczników i przekaźników



Przedział pasażerski

Ruch lewostronny

Panel bezpieczników znajduje się za pokrywą po lewej stronie kierownicy. Pociągnij pokrywę, aby ją zdjąć.Mitsubishi Pajero Sport (2015-2019) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie

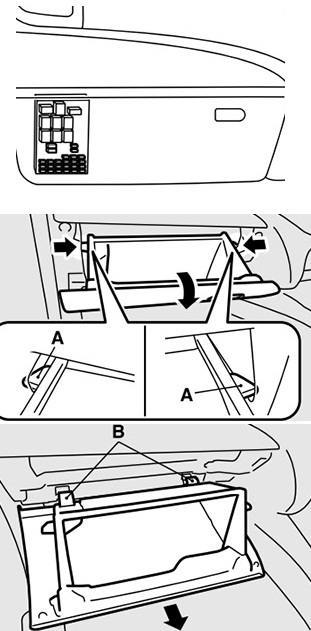

Panel bezpieczników znajduje się za schowkiem. Aby uzyskać dostęp: otwórz schowek; naciskając bok schowka, odczep lewy i prawy zaczep (A) i opuść schowek; zdejmij mocowanie schowka (B), a następnie wyjmij schowek.

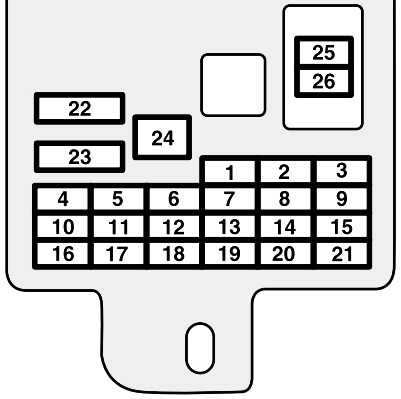

Numer Opis Ampery [A]
1 Lampa tylna (lewa) 7,5A
2 Zapalniczka 15A
3 Cewka zapłonowa 10 A
4 Rozrusznik 7,5A
5 szyberdach 20A
6 Gniazdo akcesoriów 15A
7 Lampa tylna (prawa) 7,5A
8 Zewnętrzne lusterka wsteczne 7,5A
9 Jednostka sterująca silnika 7,5A
10 Jednostka sterująca 7,5A
11 Tylne światło przeciwmgielne 10 A
12 Centralny zamek drzwi 15A
13 Lampa pokojowa 15A
14 Wycieraczka tylnej szyby 15A
15 Licznik 10 A
16 Przekaźnik 7,5A
17 Podgrzewane siedzenie 20A
18 Opcja 10 A
19 Podgrzewane lusterko zewnętrzne 7,5A
20 Wycieraczki 20A
21 Światła cofania 7,5A
22 Odmgławiacz 30A
23 Podgrzewacz 30A
24 Siedzenie elektryczne 40A
25 Radio 10 A
26 Jednostka sterowana elektronicznie 20A
Komora silnika

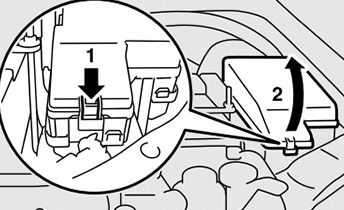

Naciśnij zatrzask i zdejmij pokrywę.

Zobacz także:  Mitsubishi L200 IV (2006-2015) - schematy bezpieczników i przekaźników

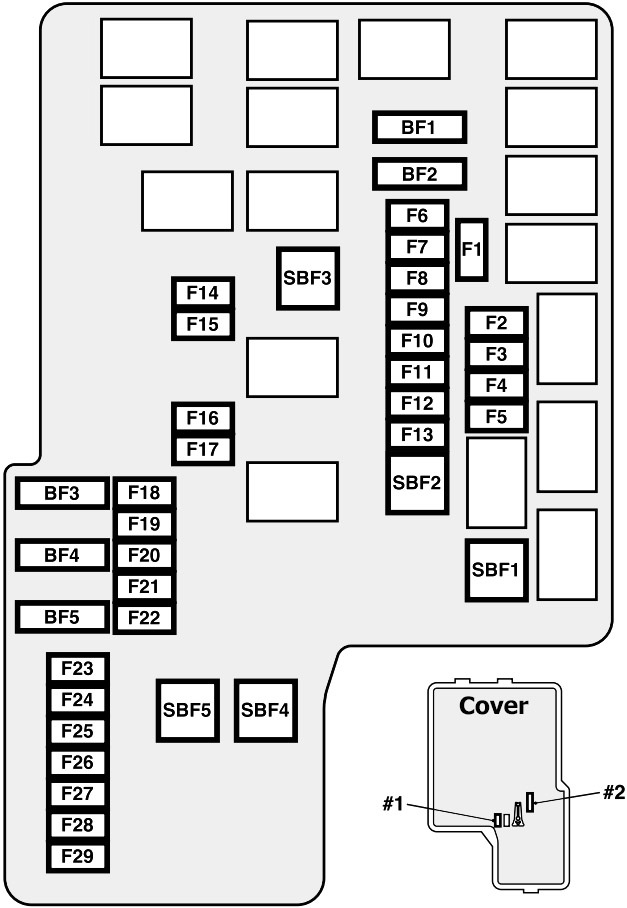

Numer Opis Ampery [A]
SBF1 Stacyjka 40A
SBF2 Elektryczne sterowanie szybą 30A
SBF3 Siedzenie elektryczne 40A
SBF4 System antywłamaniowy 30A
SBF5 Elektryczny hamulec postojowy 30A
BF1 Wzmacniacz systemu audio 30A
BF2 Klimatyzacja z tyłu 30A
BF3 Nieużywany
BF4 DC-DC (AUDIO) 30A
BF5 DC-DC (A/T) 30A
F1 Nieużywany
F2 Silnik 20A
F3 Pompa paliwowa 15A
F4 IBS 7,5A
F5 Rozrusznik 7,5A
F6 Podgrzewacz przewodu paliwowego 20A
F6 ETV 15A
F7 Klimatyzacja 20A
F8 Automatyczna skrzynia 20A
F9 Światła do jazdy dziennej 10 A
F10 Alternator 7,5A
F11 Kontrola silnika 7,5A
F12 Cewka zapłonowa 10 A
F13 Przednie światła przeciwmgielne 15A
F14 Światła drogowe (lewe) 10 A
F15 Światła drogowe (prawe) 10 A
F 16 Światła mijania (lewe) 15A
F17 Światła mijania (prawe) 15A
F18 Podgrzewacz kierownicy 15A
F19 Migacz ostrzegawczy 15A
F20 Nieużywany
F21 Silnik wentylatora chłodnicy 20A
F22 Światła stopu (Światła hamowania) 15A
F23 T/F 20A
F24 Podgrzewane tylne siedzenie 20A
F25 Spryskiwacz reflektora 20A
F26 Klakson bezpieczeństwa 20A
F27 Klakson 10 A
F28 Nieużywany
F29 Nieużywany
# 1 Zapasowy bezpiecznik 20A
#2 Zapasowy bezpiecznik 30A
