Mitsubishi L200 III (2001-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi L200 III z lat: 2001, 2002, 2003, 2004, 2005, 2006. Mitsubishi L200 trzeciej generacji, produkowanej w latach 2001-2006, to seria popularnych pickupów japońskiego producenta samochodów Mitsubishi Motors. Ten okres produkcji to czas, w którym L200 III został znacząco zmodernizowany w porównaniu do […]

08/05/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi L200 III z lat: 2001, 2002, 2003, 2004, 2005, 2006.

Mitsubishi L200 trzeciej generacji, produkowanej w latach 2001-2006, to seria popularnych pickupów japońskiego producenta samochodów Mitsubishi Motors. Ten okres produkcji to czas, w którym L200 III został znacząco zmodernizowany w porównaniu do poprzednich wersji. Model ten był ceniony za swoją wytrzymałość, zdolności terenowe i wszechstronność użytkową.

Oto kilka cech charakteryzujących Mitsubishi L200 III (2001-2006):

  1. Design: Trzecia generacja L200 miała bardziej nowoczesny design niż poprzednie wersje, z bardziej aerodynamicznymi liniami i kształtami. Nadwozie zostało przemyślane pod kątem wyglądu i funkcjonalności.
  2. Napęd na cztery koła: L200 III był wyposażony w napęd na cztery koła, co pozwalało na poruszanie się po nierównym terenie i miało znaczący wpływ na jego zdolności terenowe.
  3. Pojemność ładunkowa: Pickup L200 III miał przestronne tylne ładowanie, co czyniło go popularnym wyborem wśród osób i firm potrzebujących pojazdu do przewozu ładunków.
  4. Zróżnicowane nadwozia: Mitsubishi oferowało różne warianty nadwozia, takie jak furgon, podwójna kabina, a także wersje ze skrzynią ładunkową i platformą, co umożliwiało dostosowanie pickupa do różnych potrzeb.
  5. Silniki: L200 III oferował różne opcje silnikowe, w tym benzynowe i wysokoprężne, aby spełnić różne oczekiwania klientów dotyczące osiągów i ekonomii paliwa.
  6. Funkcjonalność: Wnętrze L200 III zostało zaprojektowane z myślą o wygodzie i funkcjonalności. Praktyczne schowki i przestrzenie do przechowywania były dostępne dla kierowców.
  7. Trwałość: Pickup L200 III był znany ze swojej solidnej konstrukcji, co przyczyniło się do jego trwałości i zdolności do pracy w różnych warunkach.
  8. Zastosowanie: Model ten znalazł zastosowanie zarówno w obszarze użytkowym, jak i rekreacyjnym. Był wykorzystywany zarówno jako pojazd do pracy, jak i do przyjemności.
Zobacz także:  Mitsubishi Raider (2005-2009) - schematy bezpieczników i przekaźników

Trzecia generacja Mitsubishi L200 (2001-2006) była istotnym krokiem w rozwoju serii, oferując ulepszone osiągi, trwałość oraz zdolności terenowe. Dzięki swojej wszechstronności stała się popularnym wyborem wśród osób poszukujących pickupa, który mógłby sprostać różnorodnym potrzebom.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi L200 VI (2020-2023) - schematy bezpieczników i przekaźników

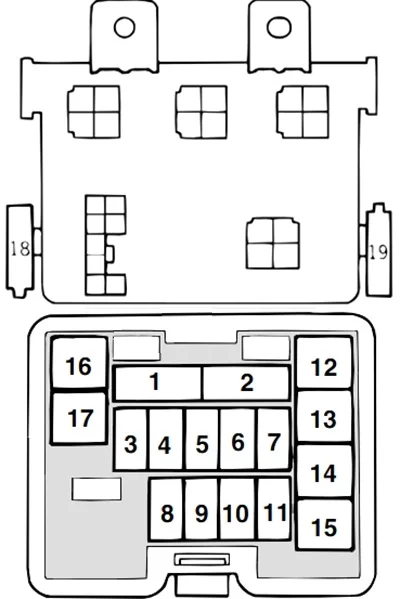

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po lewej stronie). Aby uzyskać do niego dostęp, konieczne może być usunięcie niektórych elementów wykończeniowych.

Mitsubishi L200 III (2001-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Odmgławiacz tylnej szyby
2 20 Wentylator
3 10 Kierunkowskazy
4 10 Radio
5
6 15 Elektryczne zamki drzwi
7 10 Przekaźnik ogrzewania
8 15 Zapalniczka
9 15 Spryskiwacze przedniej szyby
10 10 Lampy cofania
11 10 Licznik
12 10 Lampy stop
13 10 Klakson
14 10 Przekaźnik zasilania okien
15 10 Automatyczna skrzynia biegów
16 15 Podgrzewacz przewodu paliwowego
17 10 Tylne ogrzewanie
18 10 Podgrzewane lusterka
19 Odmgławianie
Zobacz także:  Mitsubishi Space Star, Mirage (2020-2023) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

Mitsubishi L200 III (2001-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Oświetlenie wnętrza pojazdu
2 10 Światła drogowe
3 10 Tylne lampy – prawe
4 10 Tylne lampy – lewe
5 10 Światła awaryjne
6 30 Klimatyzacja
7 40 Bezpiecznik główny
8 40 Stacyjka
9 30 Elektroniczne szyby
10 30 Lampy
11 20 Silnik
12 80 Alternator
