Mercedes-Benz Klasa E W124 (1984-1996) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa E W124 z lat: 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996.

Mercedes-Benz Klasa E W124 to model wprowadzony na rynek w 1984 roku, który odniósł ogromny sukces i stał się jednym z najbardziej ikonicznych samochodów w historii marki. W124 zastąpił poprzednią generację W123 i był produkowany do 1995 roku.

W124 charakteryzuje się eleganckim i proporcjonalnym designem, który podkreślał klasyczną estetykę marki Mercedes-Benz. Samochód oferowany był w różnych wersjach nadwozia, takich jak sedan, kombi, coupe i kabriolet, co zapewniało szeroką gamę wyboru dla klientów.

Wnętrze Klasa E W124 jest przestronne i komfortowe, z wysokiej jakości materiałami wykończeniowymi i solidnym wykonaniem. Ergonomicznie zaprojektowany kokpit umożliwia łatwą obsługę i intuicyjne sterowanie, a fotele oferują wygodę nawet podczas długich podróży.

W124 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. Silniki były znane z doskonałej wydajności, elastyczności i trwałości, co przyczyniło się do popularności modelu. W124 był również pionierem w wprowadzeniu zaawansowanych technologii, takich jak systemy ABS i ESP, które podniosły poziom bezpieczeństwa.

Pod względem prowadzenia, Klasa E W124 oferuje komfortową jazdę i stabilność na drodze. Zawieszenie jest dobrze zestrojone, zapewniając równowagę między komfortem a precyzją prowadzenia. Samochód świetnie radzi sobie zarówno na autostradzie, jak i w miejskiej dżungli.

Mercedes-Benz Klasa E W124 jest znany również ze swojej trwałości i niezawodności. Solidna konstrukcja i wysoka jakość wykonania przyczyniły się do tego, że wiele egzemplarzy wciąż jeździ na drogach, a samochód jest doceniany przez miłośników klasycznych samochodów.

Podsumowując, Mercedes-Benz Klasa E W124 to samochód, który zdefiniował klasy średnie w latach 80. i 90. Szeroki wybór nadwozi, luksusowe wnętrze, doskonałe osiągi i niezawodność sprawiają, że jest to samochód, który wciąż zachwyca miłośników motoryzacji. Klasa E W124 jest doskonałym połączeniem stylu, komfortu i trwałości, co czyni go jednym z najbardziej cenionych modeli w historii marki Mercedes-Benz.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mercedes-Benz Klasa A W169 (2005-2012) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników i przekaźników

Mercedes-Benz Klasa E W124 (1984-1996) - schematy bezpieczników i przekaźników

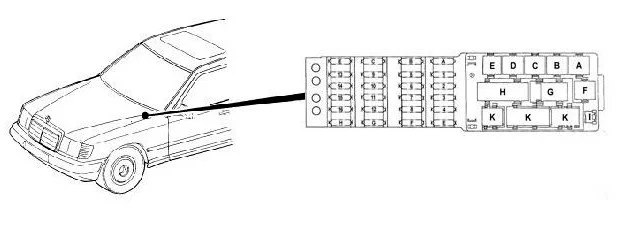

Pod maską główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika i składa się z dwóch sekcji (bezpieczniki i przekaźniki).

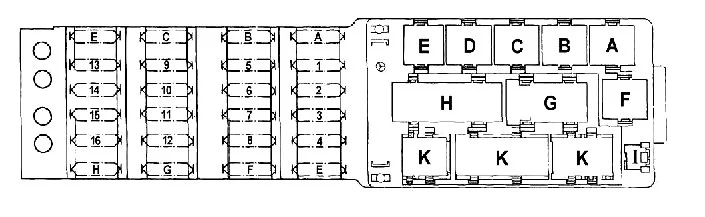

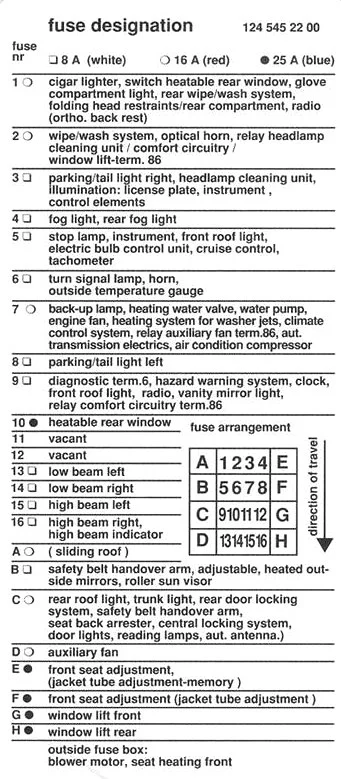

Przykład obwodu z okładki bloku

Mercedes-Benz Klasa E W124 (1984-1996) - schematy bezpieczników i przekaźników

Mercedes-Benz Klasa E W124 (1984-1996) - schematy bezpieczników i przekaźników

Opis

1 16A Lampa schowka na rękawiczki
Zapalniczka
Podgrzewany przycisk tylnej szyby
Wycieraczka i spryskiwacz tylnej szyby
Radio
Oparcie ortopedyczne (124 545: 1500, 1600, 2100, 2200, 2700)
Zagłówki elektryczne (124 545: 0700, 0900, 1500, 2100, 2200)
System zasilania pasów bezpieczeństwa (124 545 2700)
2 16AF Wycieraczka i spryskiwacz przedniej szyby
Przekaźnik czyszczenia reflektorów (Kl. 86)
Obwód alarmu świateł drogowych
Przekaźnik zasilania systemu komfortu (Kl. 86)
Przekaźnik podnośnika szyb (Kl. 86) (124 545: 0700, 0900, 1300, 1600, 2200, 2500)
3 8A Prawe światło boczne
Oczyszczacze reflektorów (124 545: 0600, 0700, 0900)
Oświetlenie tablicy rejestracyjnej
Oświetlenie zestawu wskaźników
Lampki kontrolne nagrzewnicy
Brzęczyk ostrzegawczy (124 545: 0600, 1000, 1200, 1500, 2100, 2500, 2700)
4 8A Przednie światła przeciwmgielne
Tylne światło przeciwmgielne
5 8A Lampy stopu
zestaw wskaźników
Przednie światło kopuły
Sygnalizator awarii lamp oświetlenia zewnętrznego
Tempomat
Tachometr
Sterownik przyczepy (124 545: 1200, 1500, 2100, 2700)
Sterownik dachowy (124 545 2700)
Przycisk sterowania dachem (124 545 2700)
6 8A Kierunkowskazy
Sygnał dźwiękowy
Czujnik temperatury zewnętrznej
Komputer pokładowy (123 545 1500)
Sterownik dachowy (124 545 2700; DE: Ausloesegeraet Ueberrollbuegel)
7 8/16A lampy cofania
zawór nagrzewnicy
Pompa wodna
Wentylator chłodzący silnik
Podgrzewane dysze spryskiwaczy przedniej szyby
klimatyzator
Dodatkowy przekaźnik wentylatora (Kl. 86)
Automatyczna jednostka sterująca skrzynią biegów
Wewnętrzny czujnik wentylatora nagrzewnicy
Sprężarka klimatyzacji
Wyłączenie zaworu zapłonu (124 545: 0600, 1000, 1200, 1500, 2100)
8 8A Lewe światło pozycyjne
9 Alarm 8A
Złącze diagnostyczne
Zegar
Przednie światło kopuły
Radio
Przekaźnik zasilania systemu komfortu (Kl. 86)
Lampy lustrzane w osłonie przeciwsłonecznej
10 25A Ogrzewana tylna szyba
11 8A 124 545: 0600, 1000, 1200, 1500: Elektronika gaźnika
124 545: 1200, 1300, 1500, 2100: Chłodnica oleju skrzyni biegów
124 545 2100: Nagrzewnica kolektora dolotowego
16A 124 545 2500: Alarm
12 25A 124 545: 0600, 0700, 1000, 1200, 2100: Silnik nagrzewnicy
16A 124 545 2500: Alarm
13 8A Lewe światło mijania
14 8A Prawe światło mijania
15 8A Lewe światło drogowe
16A 124 545 2500:
Lewe światło drogowe
Dodatkowe światła drogowe (lewe)
16 8A Prawe światło drogowe
Wskaźnik świateł drogowych
16A 124 545 2500:
Prawe światło drogowe
Wskaźnik świateł drogowych
Dodatkowe światła drogowe (prawe)
A Szyberdach 16A
Oparcie ortopedyczne (124 545: 0600, 0700, 0900, 1000, 1200, 1300)
Podgrzewane fotele przednie (124 545: 0600, 0700, 0900, 1000, 1200, 1300)
Zagłówki elektryczne (124 545: 0600, 1000, 1200)
25A 124 545 1500: Elektryczne szyby
8A 124 545 2700: Sterownik dachowy
B 8A Moc lusterka
Podgrzewane lusterka
Podgrzewane tylne siedzenie (tylna nagrzewnica) (124 545: 0600, 1000, 1200, 2100)
System dostarczania pasów bezpieczeństwa (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700)
Elektryczna roleta tylnej szyby (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2500)
C 16A Tylne światło kopuły
oświetlenie bagażnika
Zamek tylnych drzwi
Centralny zamek drzwi
Plafony w drzwiach
Antena automatyczna
Silnik regulacji siedzenia z pamięcią
Sterownik kierunkowskazów przyczepy (124 545: 0600, 0700, 0900)
System dostarczania pasów bezpieczeństwa (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700)
Podparcie lędźwiowe (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700)
Tylne światło do czytania (124 545: 0600, 1200, 1300, 1500, 1600, 2100, 2200, 2500)
Zmieniarka CD
Wzmacniacz
D 16A Dodatkowy wentylator
E 25A Regulacja przedniego fotela
Regulowana kolumna kierownicy (pamięć) (oprócz 124 545: 0700, 0900)
F 25A Regulacja przedniego fotela
Regulowana kolumna kierownicy (oprócz 124 545: 0700, 0900, 2500)
G 16A 124 545: 0600, 0700, 0900, 1000: Elektryczne szyby (przednie lewe, tylne prawe)
124 545: 1200, 1300: Elektryczne szyby (przednie lewe, tylne prawe)
25A 124 545: 1500, 1600, 2100, 2200, 2500, 2700: Elektryczne szyby (przednie lewe, przednie prawe)
H 16A 124 545: 0600, 0700, 0900, 1000: Elektryczne szyby (przednie prawe, tylne lewe)
25A 124 545: 1200, 1300: Elektryczne szyby (przednie prawe, tylne lewe)
124 545: 1500, 1600, 2100, 2200, 2500, 2700: Elektryczne szyby (tylne lewe, tylne prawe)
Przekaźnik
A Okno elektryczne, szyberdach, przekaźnik fotela elektrycznego
Fotele elektryczne
B Wentylator skraplacza klimatyzacji
C wentylator skraplacza klimatyzatora)
D środek do czyszczenia reflektorów
E Złącze bezpiecznikowe
Przekaźnik czujnika tlenu
F Przekaźnik ogrzewania siedzenia
Okna elektryczne
Przekaźnik mocy systemu komfortu (od 1990)
G Ostrzeżenie o pasach bezpieczeństwa
Przekaźnik zaworu powrotu paliwa
H Przekaźnik kombinowany: kierunkowskazy, alarm, odmrażacz tylnej szyby, silnik wycieraczek, system antykradzieżowy
I Dioda gniazda zasilania (od 1990)
Dioda okna zasilania
Hamulec postojowy/ASR/elektroniczny akcelerator (od 1992, 400E/500E)
K Jednostka systemu kontroli stanu lampy
Zobacz także:  Mercedes-Benz Arocs (2019-2023) - schematy bezpieczników i przekaźników

W nawiasach podano numer obwodu skrzynki bezpieczników, która znajduje się na pokrywie. (przykład: 124 545 2200)



Skrzynka przekaźnikowa

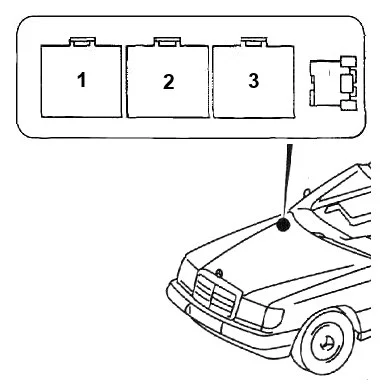

Pod maską po prawej stronie można zamontować dodatkową skrzynkę z przekaźnikiem.

Mercedes-Benz Klasa E W124 (1984-1996) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik pompy paliwa
  2. Przekaźnik ochrony przeciwprzepięciowej do wtrysku i elektroniki ABS
  3. Jednostka sterująca sprężarki klimatyzacji

Dodatkowe elementy

Przekaźnik pompy paliwa (K27)

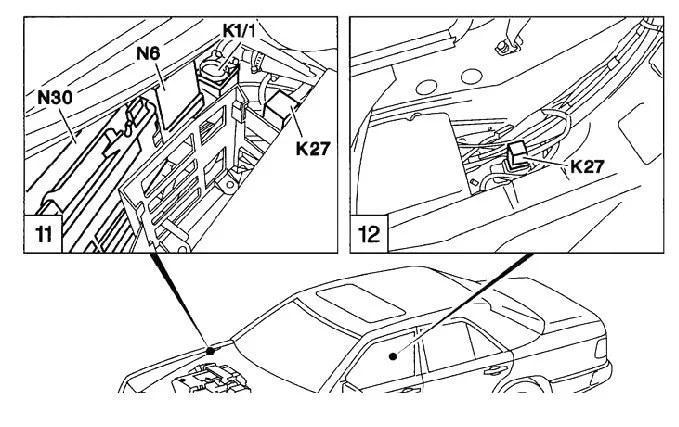

Lokalizacja

Mercedes-Benz Klasa E W124 (1984-1996) - schematy bezpieczników i przekaźników

Opis

  • 11 – z wyjątkiem 124.034, 124.036
  • 12 – pod tylną kanapą (modele; 124.034 (E420), 124.036 (E500))
  • N6 – Jednostka sterująca sprężarki klimatyzacji
  • N30 – jednostka sterująca ABS
Zobacz także:  Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

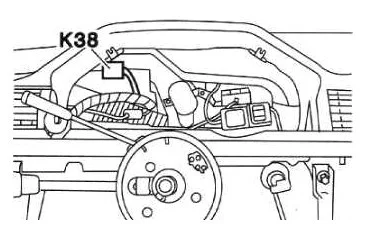

Przekaźnik blokady rozrusznika (K38)

Mercedes-Benz Klasa E W124 (1984-1996) - schematy bezpieczników i przekaźników

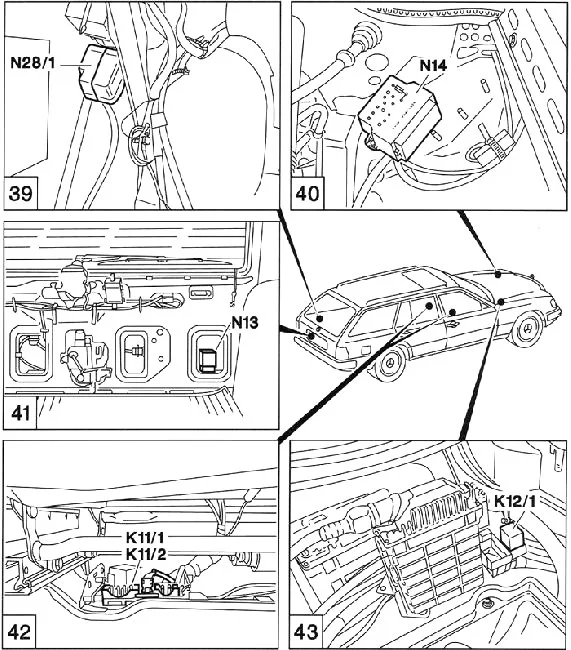

Inne elementy

Mercedes-Benz Klasa E W124 (1984-1996) - schematy bezpieczników i przekaźników

Opis

  • K11/1 – Przekaźnik lewego zagłówka
  • K11/2 – Prawy przekaźnik zagłówka
  • K12 / 1 – Przerywany zegar tylnej wycieraczki
  • N13 – Przekaźnik zabezpieczenia przeciążeniowego silnika / tempomat
  • N14 – Przekaźnik świec żarowych
  • N28 – Jednostka sterująca przyczepy
