Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Dotyczy modeli:

ML 280 CDI, ML 300, ML 320, ML 350, ML 420, ML 450, ML 500, ML 550, ML 620, ML 63 AMG oraz GL X164 GL 320, GL 350, GL 420, GL 450 i GL 500 4MATIC.



Przykład

Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

Lokalizacja

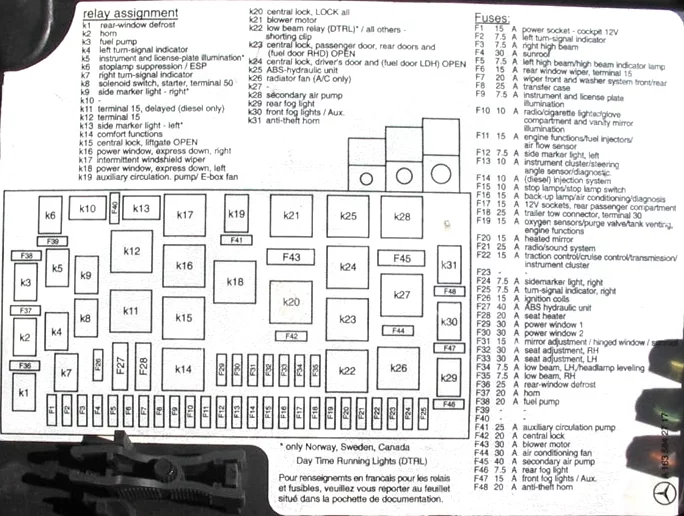

Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

Opis

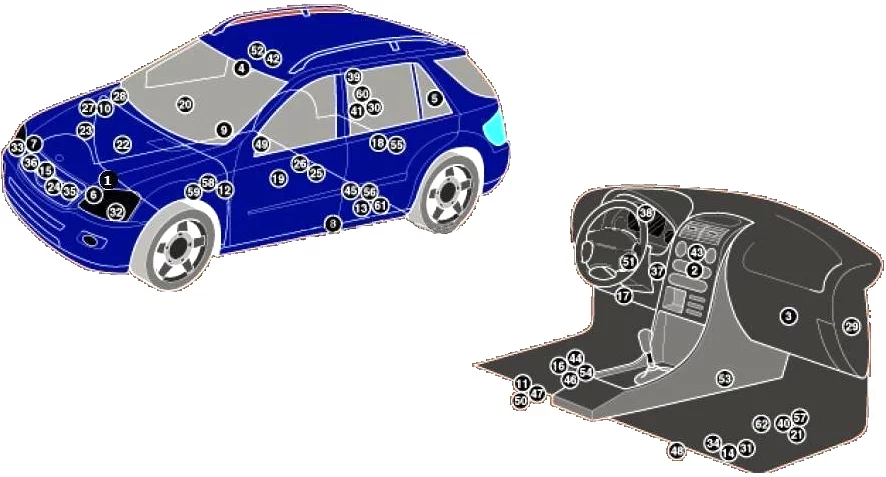

1 Elektroniczna jednostka sterująca ABS
2 Sterownik klimatyzacji/nagrzewnicy – ​​w panelu obsługi klimatyzacji/nagrzewnicy
3 Rezystor silnika dmuchawy nagrzewnicy/klimatyzatora – w pobliżu silnika dmuchawy
4 Czujnik nasłonecznienia (klimatyzacja) / czujnik deszczu (wycieraczka) – szyba górna środkowa
5 Wzmacniacz antenowy – klapa tylna
6 Czujnik zderzeniowy SRS, po stronie kierowcy
7 Czujnik zderzeniowy SRS po stronie pasażera
8 Czujnik uderzenia bocznego, strona kierowcy – górny słupek B
9 Czujnik zderzenia bocznego, strona pasażera – góra słupka B
10 Syrena alarmowa
11 Wzmacniacz wyjściowy audio – pod siedzeniem
12 Dodatkowa jednostka sterująca nagrzewnicą – za nadkolem
13 Sterownik nagrzewnicy dodatkowej – pod tylnym lewym siedzeniem
14 Akumulator – pod siedzeniem
15 Jednostka kontroli odległości (rejs – kontrola)
16 Magistrala danych CAN, jednostka sterująca bramy
17 Złącze diagnostyczne (DLC)
18 Sterownik blokady mechanizmu różnicowego – do pustych bagażników
19 Sterownik elektryczny drzwi kierowcy – w drzwiach
20 Elektryczna jednostka sterująca drzwi pasażera w drzwiach
21 Elektroniczna jednostka sterująca silnika, V8 – przednia przestrzeń na nogi
22 Elektroniczna jednostka sterująca silnika, V6 – górna część silnika
23 Elektroniczna jednostka sterująca silnika Diesel – za nadkole
24 Jednostka sterująca silnika wentylatora chłodzącego – w silniku wentylatora chłodzącego
25 Sterownik pompy paliwa, lewy – pod tylną kanapą
26 Sterownik pompy paliwa, prawa – pod tylną kanapą
27 Skrzynka bezpieczników/przekaźników, komora silnika 1
28 Skrzynka bezpieczników/przekaźników, komora silnika 2
29 Skrzynka bezpieczników/przekaźników, tablica przyrządów
30 Skrzynka bezpieczników/przekaźników, przedział bagażowy – za prawym tylnym panelem poszycia
31 Skrzynka bezpieczników/przekaźników, pod siedzeniem
32 Sterownik reflektorów, lewy (reflektory ksenonowe)
33 Sterownik reflektorów, prawy (reflektory ksenonowe)
34 Sterownik zasięgu reflektorów – pod siedzeniem
35 Sygnał dźwiękowy, lew.
36 Sygnał dźwiękowy, prawda.
37 Jednostka sterująca stacyjki
38 Jednostka sterująca klastra instrumentów
39 Centralka otwierania pojazdu bez kluczyka – prawa strona bagażnika
40 Wielofunkcyjna jednostka sterująca 1 – przestrzeń na nogi – funkcje: centralny zamek, elektryczne szyby, światła przeciwmgielne, reflektory, światła drogowe, podgrzewane siedzenia, podgrzewane dysze spryskiwaczy przedniej szyby, spryskiwacze reflektorów, klaksony, kierunkowskazy, pozycja przednia, wycieraczka/spryskiwacz szyby przedniej
41 Wielofunkcyjny moduł sterujący 2-w skrzynce bezpieczników/przekaźników bagażnika-Funkcje: system antykradzieżowy, centralny zamek (tył), tylna szyba odszraniająca, wycieraczka/spryskiwacz tylnej szyby, reflektory (tył), kierunkowskazy (tył), zasilanie przekaźnika fotele (pasażerskie), światła hamowania, sterownik tylnej klapy, złącze elektryczne przyczepy
42 Wielofunkcyjna skrzynka sterownicza 3 – w przełączniku wielofunkcyjnym (konsola podsufitowa) – funkcje: system antykradzieżowy, pilot do bramy garażowej, oświetlenie wnętrza, szyberdach, czujnik deszczu (wycieraczka przedniej szyby)
43 Jednostka sterująca systemu nawigacji
44 Centralka systemu parkowania – pod siedzeniem
45 Sterownik składania tylnych siedzeń – pod tylnym lewym siedzeniem
46 Sterownik kamery cofania – pod siedzeniem
47 Sterownik zasilania fotela kierowcy – pod siedzeniem
48 Centralka elektryczna fotela pasażera – pod siedzeniem
49 Sterownik ogrzewania fotela – pod tylnym prawym fotelem
50 Centralka systemu określania obecności pasażera na siedzeniu – pod siedzeniem
51 Jednostka sterująca osprzętem elektrycznym kolumny kierownicy – ​​pod kierownicą
52 Elektryczna jednostka sterująca szyberdachu
53 Elektroniczna jednostka sterująca SRS
54 Jednostka sterująca zawieszeniem
55 Sterownik elektryczny tylnych drzwi – do pustych bagażników
56 Centralka telefoniczna – pod tylnym lewym siedzeniem
57 Jednostka sterująca skrzynki transferowej
58 Elektroniczny sterownik skrzyni biegów – w skrzyni biegów
59 Elektroniczna jednostka sterująca skrzynią biegów (przekładnia DSG) – na skrzyni biegów
60 Centralka kontroli ciśnienia w oponach – na skrzynce bezpieczników/przekaźników w bagażniku
61 Jednostka systemu aktywacji głosowej – pod tylnym lewym siedzeniem
62 Czujnik ruchu bocznego
Zobacz także:  Mercedes-Benz CLA C118 i X118 (2019-2023) - schematy bezpieczników i przekaźników



Skrzynki bezpieczników i przekaźników

Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

Opis

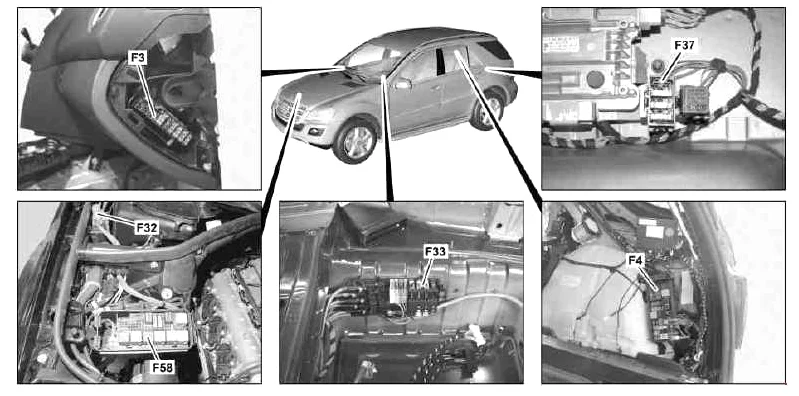

  • F3 – Skrzynka bezpieczników w tablicy rozdzielczej (strona pasażera)
  • F4 – Skrzynka bezpieczników i przekaźników w bagażniku
  • F32 – Skrzynka bezpieczników mocy w komorze silnika
  • F33 – Skrzynka bezpieczników we wnęce akumulatora
  • F37 – Skrzynka bezpieczników AdBlue® (dla silnika 642.820 od 1.7.09)
  • F58 – Skrzynka bezpieczników i przekaźników w komorze silnika

Przedział pasażerski

Skrzynka w panelu

Znajduje się po prawej stronie deski rozdzielczej, za osłoną ochronną.

Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

Opis

10 10A Elektroniczny kontroler wentylatora wzmacniacza
11 5A Zestaw wskaźników
12 15A Panel sterowania KLA (luksusowa automatyczna klimatyzacja)
Panel sterowania KLA (luksusowa automatyczna klimatyzacja)
13 5A Moduł elektroniczny kolumny kierownicy
Panel sterowania górnego bloku
14 Jednostka sterująca EZS 7,5 A
15 5A kompas elektroniczny
jednostka sterująca interfejsu multimedialnego
16 Nieużywany
17 Nieużywany
18 Nieużywany

Skrzynka obok akumulatora

Pod siedzeniem pasażera po prawej stronie obok akumulatora zamontowana jest kolejna skrzynka bezpieczników.

Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

Opis

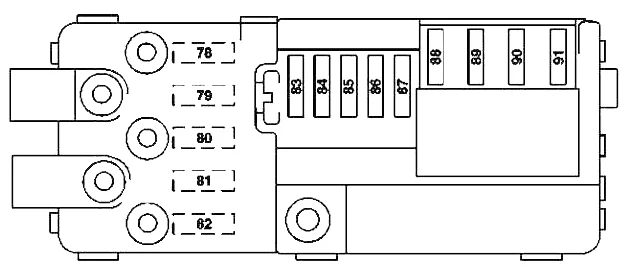

78 100A Przed 30.6.09: Dodatkowa grzałka PTC
150A Przed 2008, od 1.7.09: Dodatkowa grzałka PTC
79 Jednostka sterująca SAM 60A, tył
80 Jednostka sterująca SAM 60A, tył
81 40A Silniki 642.820: Przekaźnik zasilania AdBlue®
150A Od 1.7.09: Skrzynka bezpieczników i przekaźników w komorze silnika (z wyjątkiem silników 642.820)
164.195 (ML 450 Hybrid): Przekaźnik pompy próżniowej (+)
Przed 2008: nieużywane
82 100A Skrzynka bezpieczników i przekaźników w bagażniku
83 5A Jednostka kontroli wagi pasażera (USA)
84 Jednostka sterująca SRS 10A
85 25A Od 2009: Jednostka sterująca przetwornika DC/AC (blok żeński 115 V)
30A Przed 2008: Moduł serwonapędu do automatycznej skrzyni biegów dla systemu „DIRECT SELECT”
86 30A Skrzynka bezpieczników na panelu przednim
87 30A Jednostka sterująca skrzynki transferowej
15A 164.195 (ML 450 Hybrid): Skrzynka przekaźników i bezpieczników 2 komora silnika
88 Jednostka sterująca SAM 70A, przód
89 Jednostka sterująca SAM 70A, przód
90 Jednostka sterująca SAM 70A, przód
91 40A Od 2009 r.: Jednostka recyrkulacji powietrza systemu klimatycznego
Przed 2008: Kontroler wentylatora

Komora silnika

Skrzynka bezpieczników i przekaźników

Ta skrzynka znajduje się po prawej stronie pod maską.

Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

Opis

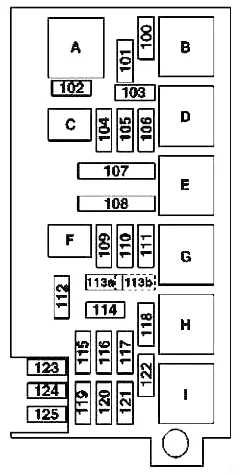

100 Silnik wycieraczek 30A
101 15A Silnik ssący i wentylator klimatyzacji ze zintegrowanym regulatorem
Silniki 156: Końcówka kablowa elektr. zacisk obwodu 87 M3e
Silniki 113: Zawór przełączający regeneracji
Silniki 156, 272, 273: Zawór przełączający regenerację
Silniki 272, 273:
Końcówka kablowa elektr. zaciski obwodu 87M1e
Jednostka sterująca wentylatora ssącego
Silniki 629:
Jednostka sterująca systemu CDI
Końcówka kablowa elektr. zacisk 30 obwodów
Jednostka sterująca wentylatora ssącego
164.195 (hybrydowy ML 450):
Jednostka sterująca ME
Połączenie wtykowe silnik/komora silnika
Silniki 642 z wyjątkiem 642.820:
Jednostka sterująca systemu CDI
Czujnik O2 przed katalizatorem
Jednostka sterująca wentylatora ssącego
Silniki 642.820: czujnik O2 przed katalizatorem
102 15A Silniki 642.820 do 31.7.10: Pompa obiegowa chłodnicy oleju skrzyni biegów
Silniki 156: Pompa obiegowa chłodnicy oleju silnikowego
10A 164,195 (hybrydowy ML 450):
Pompa obiegowa chłodnicy oleju skrzyni biegów
Pompa płynu chłodzącego, obwód niskotemperaturowy
103 25A Końcówka kablowa elektr. zaciski obwodu 87M1e
Jednostka sterująca systemu CDI
przed 2008; silniki 113, 272, 273: jednostka sterująca ME
20A 164.195 (ML 450 Hybrid): Jednostka sterująca ME
Silniki 272, 273: jednostka sterująca ME
104 15A Silniki 156, 272, 273: Końcówka kablowa elektr. zacisk obwodu 87 M2e
Silniki 629: Końcówka kablowa elektr. zacisk 87 obwodów
Silniki 642.820: końcówka kablowa elektr. zacisk obwodu 87 D2
Silniki 642 z wyjątkiem 642.820: Jednostka sterująca systemu CDI
164.195 (hybrydowy ML 450):
Połączenie wtykowe wiązki przewodów przedziału pasażerskiego i silnika
Skrzynka bezpieczników i przekaźników w komorze silnika
Silniki 113: jednostka sterująca ME
105 15A Silniki 156, 272, 273:
Jednostka sterująca ME
Końcówka kablowa elektr. zacisk obwodu 87 M1i
629 silników: jednostka sterująca systemu CDI
Silniki 642.820:
Jednostka sterująca systemu CDI
Przekaźnik pompy paliwa
Silniki 642 z wyjątkiem 642.820:
Jednostka sterująca systemu CDI
Przekaźnik pompy paliwa (od 2009)
Rozrusznik (do 2008 r.)
164.195 (ML 450 Hybrid): Złącze wtykowe dla wiązki przewodów przedziału pasażerskiego i silnika
Silniki 113: ekranowany el. zacisk 15 obwodów
106 Nieużywany
107 40A Silniki 156, 272 i 273: Elektryczna pompa powietrza
164.195 (ML 450 Hybrid): Połączenie wtykowe komory silnika/silnika
108 Sprężarka 40A AIRmatic
109 Jednostka sterująca ESP 25A
164.195 (ML 450 Hybrid): Jednostka sterująca hamulca regeneracyjnego
110 Syrena alarmowa 10A
111 30A Moduł serwonapędu automatycznej skrzyni biegów dla systemu „DIRECT SELECT”
112 7,5A Przedni lewy reflektor
Przedni prawy reflektor
113 15A Lewy klakson
Prawy klakson
114 5A Przed 2008 r.: Nieużywany
Od 2009 r.: jednostka sterująca SAM, przód
629 silników: jednostka sterująca systemu CDI
115 Jednostka sterująca ESP 5A
164.195 (ML 450 Hybrid): Jednostka sterująca hamulca regeneracyjnego
116 7,5A Elektryczny moduł sterujący VGS
164.195 (ML 450 Hybrid): Jednostka sterująca dla w pełni zintegrowanego systemu sterowania skrzynią biegów, hybryda
117 Jednostka sterująca Distronic 7,5 A
118 5A Silniki 156, 272, 273: jednostka sterująca ME
Silniki 629, 642: Jednostka sterująca układu CDI
119 Silniki 5A 642.820: jednostka sterująca systemu CDI
120 10A Silniki 156, 272, 273:
Jednostka sterująca ME
Zacisk 87 przekaźnik obwodu, silnik
Silniki 113: jednostka sterująca ME
629 silników: jednostka sterująca systemu CDI
Silniki 629, 642: zacisk 87 przekaźnik obwodu elektrycznego, silnik
121 Grzałka 20A STH
164.195 (ML 450 Hybrid): Skrzynka przekaźników i bezpieczników 2 komora silnika
122 25A Silniki 156, 272, 273, 629, 642: Rozrusznik
Silniki 113, 272, 273: jednostka sterująca ME
123 Silniki 20A 642: Czujnik kondensacji filtra paliwa z elementem grzejnym
Silniki 629, 642 od 1.9.08: Czujnik kondensacji filtra paliwa z elementem grzejnym
124 7,5A Model 164.120/122/822/825 od 1.6.09; 164.121/124/125/824: Elektrohydrauliczne wspomaganie kierownicy
164.195 (hybrydowy ML 450):
Elektrohydrauliczne wspomaganie kierownicy
Elektryczna jednostka sterująca sprężarki klimatyzatora
125 7,5 A 164,195 (ML 450 Hybrid): Jednostka sterująca elektroniki mocy
Przekaźniki
A Przekaźnik trybu wycieraczek 1/2
B Przekaźnik włączania/wyłączania wycieraczek
C Silniki 642: Dodatkowa pompa obiegowa do chłodzenia oleju skrzyni biegów
Silniki 156: Przekaźnik pompy obiegowej płynu chłodzącego
D Zacisk 87 przekaźnik obwodu, silnik
E Przekaźnik pompy powietrza
F Przekaźnik klaksonowy
G Przekaźnik sprężarki zawieszenia pneumatycznego
H Zacisk przekaźnika 15
I Przekaźnik rozrusznika
Zobacz także:  Mercedes-Benz Citan W415 (2012-2021) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników zasilania

Znajduje się za skrzynką bezpieczników i przekaźników, za ladą.

Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

Opis

  • 4 – Nieużywany
  • 5 – 40A 164.195 (ML 450 Hybrid): Jednostka sterująca układu hamulcowego z odzyskiem energii
  • 6 – 40 A jednostka sterująca ESP, 80 A – 164,195 (ML 450 Hybrid): Elektrohydrauliczne wspomaganie kierownicy
  • 7 – 100A Wentylator ssący do silnika i klimatyzatora ze zintegrowanym regulatorem
  • 8 – 150 A Przed 2008 r.: Skrzynka bezpieczników i przekaźników w komorze silnika, 100 A Od 2009 r.: Skrzynka bezpieczników i przekaźników w komorze silnika



Bagażnik

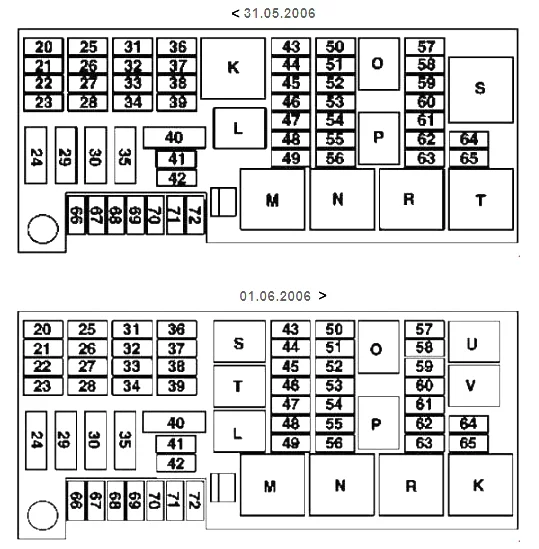

Skrzynka bezpieczników i przekaźników

W bagażniku po prawej stronie za tapicerką wnętrza znajduje się skrzynka z bezpiecznikami i przekaźnikami.

Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

Opis

20 5A Przed 2008 r.: Moduł anteny dachowej
Od 2009: Filtr szumów anteny radiowej
Od 2009: Jednostka sterująca grupy mikrofonów (Japonia)
21 Jednostka sterująca 5A HBF
22 Jednostka sterująca 5A PTS (wspomaganie parkowania)
Jednostka odbiorcza do radiowego zdalnego sterowania nagrzewnicą postojową STH
23 Odtwarzacz DVD 10A
Tylna jednostka sterująca dźwiękiem
Obwody telefonów komórkowych ze złączem elektrycznym (Japonia)
Kompensator sieci GSM 1800
Moduł Bluetooth
Jednostka sterująca UHI (uniwersalny interfejs telefonu komórkowego)
24 40A Recesywny napinacz pasa bezpieczeństwa przedni prawy
25 15A Jednostka sterująca i wyświetlająca COMAND
26 25A Jednostka sterująca przednich prawych drzwi
27 30A Sterownik regulacji fotela z funkcją pamięci, pasażer z przodu
28 30A Sterownik regulacji fotela kierowcy z
pamięć
29 40A Przedni lewy recesywny napinacz pasa bezpieczeństwa
30 40A Od 2009: Jednostka sterująca tylnej kanapy
Silniki 156:
Lewa jednostka sterująca pompy paliwa
Prawa jednostka sterująca pompy paliwa
164.195 (ML 450 Hybrid): Zakończenie kabla elektrycznego zacisku 30, jednostka sterująca pompy paliwa
31 10A Jednostka sterująca ogrzewaniem, wentylacją fotela i podgrzewaną kierownicą
32 Jednostka sterująca 15A AIRMATIC
33 25A jednostka sterująca systemu Keyless-Go
34 25A Jednostka sterująca przednich lewych drzwi
35 Wzmacniacz głośnikowy 30A
Od 2009: Wzmacniacz subwoofera
36 10A Jednostka sterująca systemu połączeń alarmowych
37 5A Moduł zasilania kamery cofania (Japonia)
Jednostka sterująca kamery cofania (Japonia)
38 Tuner telewizji cyfrowej 10A
Przed 2008 r.: Jednostka sterująca interfejsu audio (Japonia)
Od 2009: Połączony tuner TV (analogowy/cyfrowy) (Japonia)
164.195 (ML 450 Hybrid): Moduł akumulatora HV
39 Jednostka sterująca RDK 7,5 A (system monitorowania ciśnienia w oponach)
Przed 2008: jednostka sterująca SDAR (USA)
Od 2009 r.: Jednostka sterująca tunerem wysokiej rozdzielczości
Od 2009: Jednostka sterująca nadawaniem dźwięku cyfrowego
Od 2009: Odłączane połączenie zewnętrznej części systemu nawigacyjnego (Korea Południowa)
40 40A przed 2008 r: Moduł sterujący zamykaniem tylnej klapy
30A Od 2009 r.: Jednostka sterująca zamykaniem tylnej klapy
41 Panel sterowania sufitowego 25A
42 25A przed 2008: silnik SHD
Od 2009: Panel sterowania montowany na suficie
43 20A Od 2009 r.; silniki 272, 273: Jednostka sterująca pompy paliwa
Przed 31.05.2006: Silnik wycieraczek tylnej klapy
Od 06.01.2006: Nieużywany
44 20A Przed 31.05.2006: gniazdo drugiego rzędu siedzeń, lewe
Do 31.05.2006: Gniazdo zasilania 2. rząd po prawej
Od 06.01.2006: Nieużywany
Od 2009 r.: Przednie gniazdo wewnętrzne (USA)
Od 2009: gniazdo 115 V
45 Gniazdo 20A w bagażniku
Przed 2008: przód gniazda sedan
Od 2009 r.: Gniazdko w drugim rzędzie po prawej
46 15A Zapalniczka do papierosów, przód
47 10A 164.195 (ML 450 Hybrid): Wysokonapięciowa pompa płynu chłodzącego do akumulatora
Od 2009: Oświetlenie drzwi
48 5A Od 2009: Tylna jednostka sterująca blokady mechanizmu różnicowego
Od 2009; silniki 642.820: Przekaźnik zasilania AdBlue
Od 1.7.09; dla 164.195, 164,1 z silnikiem 272 i 164,8 z silnikiem 642 lub 273: pirotechniczny element rozłączający
49 30A Podgrzewana tylna szyba
50 10A Przed 31.05.2006: Silnik wycieraczki tylnej klapy
15A Od 06.01.2006: Silnik wycieraczki tylnej klapy
51 5A Zawór odcinający pochłaniacz węgla
52 5A Przed 31.05.09: Przedni lewy odwracalny napinacz pasa bezpieczeństwa
Przed 31.05.09: Przedni prawy odwracalny napinacz pasa bezpieczeństwa
Od 2009 r.: Tylna jednostka sterująca blokady mechanizmu różnicowego
53 Jednostka sterująca 5A AIRMATIC
Silniki 156:
Lewa jednostka sterująca pompy paliwa
Prawa jednostka sterująca pompy paliwa
Silniki 272, 273: Jednostka sterująca pompy paliwa
Od 2009 r.: Jednostka sterująca skrzynią rozdzielczą
54 5A Jednostka sterująca zasięgiem reflektorów (od 06.01.2006)
Jednostka sterująca SAM, przód
55 7.5A Zestaw wskaźników
Przełącznik obrotowy oświetlenia zewnętrznego
56 5A Przed 31.05.2006: Złącze diagnostyczne
Silniki 642.820: Jednostka sterująca AdBlue®
164.195 (ML 450 Hybrid): Jednostka sterująca pompy paliwa
57 20A Przed 2008: Pompa paliwa z czujnikiem poziomu paliwa
Pompa paliwa (z wyjątkiem silnika 156)
58 Gniazdo diagnostyczne 7,5 A
Centralna jednostka sterująca interfejsu
59 7,5A Od 2009 r.: Cewka elektromagnetyczna zagłówka NECK-PRO z tyłu fotela kierowcy
Od 2009 roku: cewka elektromagnetyczna zagłówka NECK-PRO na prawym oparciach foteli przednich
60 5A Oświetlenie schowka z mikroprzełącznikiem
Skrzynka bezpieczników i przekaźników w komorze silnika
Tylna jednostka sterująca SAM
Złącze elektryczne łańcuch telefonu komórkowego
Rozłączalne połączenie zasilacza VICS+ETC (Japonia)
Pompka powietrza do siedzenia wielokonturowego (od 2009)
Odłączane połączenie zewnętrznej części systemu nawigacyjnego (Korea Południowa)
Wtyczka elektryczna do monitorowania martwego pola wnętrza/tylny zderzak (od 1.8.10)
Jednostka sterująca systemu połączeń alarmowych (USA)
61 10A Przed 2008 r.:
Jednostka sterująca systemu bezpieczeństwa pasywnego
Listwa stykowa fotela, przednia prawa
7,5A Od 2009 roku:
Jednostka sterująca systemu bezpieczeństwa pasywnego
Listwa stykowa fotela, przednia prawa
62 Przełącznik regulacji fotela pasażera 30A
63 30A Jednostka sterująca regulacją odcinka lędźwiowego kierowcy
Jednostka sterująca regulatora podparcia lędźwiowego przedniego pasażera
Przełącznik regulacji fotela kierowcy
64 Nieużywany
65 Nieużywany
66 30A Od 2009: Pompa powietrza do siedzenia wielokonturowego
67 25A Tylny silnik wentylatora klimatyzacji
68 25A Przed rokiem 2008: grzałka siedziska w drugim rzędzie po lewej stronie
Przed rokiem 2008: element grzewczy poduszki siedzenia w drugim rzędzie
Od 2009: Jednostka sterująca ogrzewaniem, wentylacją foteli i podgrzewaną kierownicą
69 30A Od 2009: Tylna jednostka sterująca blokady mechanizmu różnicowego
70 Złącze dyszla 20A AHV, 13-stykowe (od 2009)
Złącze dyszla AHV, 7-stykowe
Złącze dyszla 15A AHV, 13-stykowe (do 2008 r.)
71 Złącze wtykowe 30A Elektric-Brake-Control
72 Złącze dyszla 15A AHV, 13-stykowe
Przekaźnik
K Do 31.05.2006: Terminal 15R Gniazdo przekaźnika, opóźnienie wyłączenia
Od 06.01.2006: Regulacja fotela w Terminalu 15R
Od 2009: Gniazdo zacisku przekaźnika obwodu 15R (opóźnienie wyłączenia) (F4kK) (zasilanie elektrycznej regulacji siedzenia)
L Zacisk przekaźnika 30X
M Podgrzewany przekaźnik tylnej szyby
N Przekaźnik el. zacisk 15 obwodów
O Przekaźnik pompy paliwa
P Przekaźnik tylnej wycieraczki
R Zacisk przekaźnika 15R
S Rezerwa 1 (przekaźnik przełączny) (zasilanie z przodu gniazda)
T Od 06.01.2006: Terminal 30 gniazdo 2. rząd siedzeń i bagażnik
Od 2009: Reserve 2 (przekaźnik NC) (zasilanie gniazd w środku i z tyłu)
U Od 06.01.2006: Przekaźnik el. zacisk 30 obwodów (przyczepa)
V Od 06.01.2006: Rezerwowy przekaźnik 2
Zobacz także:  Mercedes-Benz Klasa C W203 (2000-2007) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników AdBlue

W pobliżu systemu AdBlue znajduje się kolejna skrzynka bezpieczników odpowiedzialna za jego działanie.

Mercedes-Benz Klasa M i ML W164 (2006-2011) - schematy bezpieczników i przekaźników

Opis

  • A – 15A jednostka sterująca AdBlue®
  • B – 20A AdBlue® jednostka sterująca
  • C – Jednostka sterująca AdBlue® 7,5 A
  • D – Nieużywany



Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
