Mercedes-Benz E200, E220, E230, E240, E250, E270, E280 , E290, E300, E320, E420, E36, E50, E55, E60
Skrzynka bezpieczników tablicy rozdzielczej (moduł świetlny)
Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.
Schemat skrzynki bezpieczników (pojazdy z kierownicą po lewej stronie)
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Nieużywany | – |
| 2 | Wyłącznik świateł stopu Tempomat |
15 |
| 3 | Prawe światło drogowe
Lampka kontrolna świateł drogowych |
7,5 |
| 4 | Lampka cofania
Lampka kierunkowskazów Sterowanie wycieraczkami tylnymi (model 210 T) Sterowanie wspomaganiem parkowania |
15 |
| 5 | Lewe światło drogowe | 7,5 |
| 6 | Prawe światło mijania | 15 |
| 7 | Przednie prawe światło postojowe Prawa tylna lampa |
7,5 |
| 8 | Lewe światło mijania | 15 |
| 9 | Lewa lampa przeciwmgielna
Prawa lampa przeciwmgielna |
15 |
| 10 | Przednie lewe światło postojowe Lewa lampa tylna |
7,5 |
| 11 | Lampka tablicy rejestracyjnej Podświetlenie przyrządów Podświetlenie symboli |
7,5 |
| 12 | Tylne światło przeciwmgielne | 7,5 |
Schemat skrzynki bezpieczników (pojazdy z kierownicą po prawej stronie)
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Lewa lampa przeciwmgielna
Prawa lampa przeciwmgielna |
15 |
| 2 | Tylne światło przeciwmgielne | 7,5 |
| 3 | Prawa przednia lampa postojowa
Prawa tylna lampa |
7,5 |
| 4 | Lewa przednia lampa postojowa Lewa lampa tylna |
7,5 |
| 5 | Lewe światło drogowe | 7,5 |
| 6 | Lampka tablicy rejestracyjnej Podświetlenie przyrządów Podświetlenie symboli |
7,5 |
| 7 | Prawe światło drogowe
Lampka kontrolna świateł drogowych |
7,5 |
| 8 | Lewe światło mijania | 15 |
| 9 | Lampka stopu Tempomat |
15 |
| 10 | Prawe światło mijania | 15 |
| 11 | Nieużywany | – |
| 12 | Światło cofania/kierunkowskaz Sterowanie wycieraczką tylnej szyby (model 210 T) Sterowanie przyciemnianiem lusterka wstecznego Sterowanie wspomaganiem parkowania |
15 |
Skrzynka bezpieczników w komorze silnika

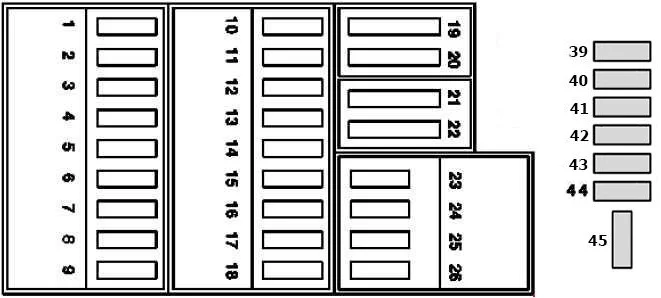

Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika (po lewej stronie).
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | do 31.5.99: Zapalniczka przednia | 15 |
| 2 | do 28.02.97: Zapasowa jednostka sterująca otwierania drzwi garażowych (USA) od 1.3.97 do 31.5.99: Jednostka sterująca/wyświetlająca z jednostką sterującą (Japonia) |
7,5 |
| 2 | od 1.6.99: Przednia zapalniczka do cygar | 15 |
| 3 | Przełącznik kombinowany:
Przełącznik świateł mijania Przełącznik spryskiwacza z funkcją wycierania jednym dotknięciem |
15 |
| 4 | Zestaw wskaźników Automatyczna nagrzewnica (HAU), do 31.5.99: Jednostka sterująca z przyciskiem HEAT Duovalve Pompa cyrkulacyjna chłodziwa Klimatyzacja lub, w USA, Tempmatic: Jednostka sterująca z przyciskiem klimatyzacji Pompa cyrkulacyjna chłodziwa Duovalve Klimatyzacja automatyczna: Moduł sterowania i obsługi AAC jako od 1.3.97 do 31.5.99: Jednostka obsługi/wyświetlacza z jednostką sterującą (Japonia) Czujnik kąta skrętu |
10 |
| 5 | do 28.2.97:
Włącznik świateł awaryjnych Przednia zapalniczka (przy przejściu z obwodu 15R na obwód 30 na życzenie klienta) |
15 |
| 6 | do 31.5.99: Zapalniczka przednia (przy konwersji z obwodu 15R na obwód 30 na życzenie klienta) | 15 |
| 7 | do 28.2.97:
Zestaw wskaźników |
20 |
| 7 | Zestaw przyrządów Nagrzewnica automatyczna (HAU), od 1.3.97 do 31.5.99: Jednostka sterująca z przyciskiem OGRZEWANIE Dmuchawa wentylatora Zawór przełączający klapy świeżego powietrza/recyrkulacji powietrza Klimatyzacja, Tempmatic: Dmuchawa wentylatora Jednostka sterująca przycisku klimatyzacji Świeże powietrze/powietrze recyrkulowane zawór przełączający klapy |
15 |
| 8 | do 28.2.97: Centralka z przyciskiem HEAT
Centralka z przyciskiem klimatyzacji |
7,5 |
| 9 | od 1.3.97: Sterownik elektrycznej blokady kierownicy | 15 |
| 10 | do 28.2.97: Przekaźnik silnika wycieraczki tylnych drzwi Przekaźnik przełączania pompy spryskiwacza od 1.3.97 do 31.5.98: Wskaźnik poduszki powietrznej i lampka ostrzegawcza |
7,5 |
| 10 | od 1.6.98: Wskaźnik i lampka ostrzegawcza poduszki powietrznej, jednostka sterująca systemów przytrzymujących | 10 |
| 11 | Skrzynka złączy przestrzeni ładunkowej Radio (od 1.6.98) Panel sterowania radiem i nawigacją (od 1.6.98) Procesor nawigacji (od 1.6.98) Nadajnik/odbiornik CTEL (do 31.5.99) Przekaźnik regulacji fotela kierowcy (od 1.6.98) z 1.6.99) Przekaźnik regulacji przedniego fotela pasażera (od 1.6.99) |
15 |
| 12 | Jednostka sterująca podgrzewanego przedniego siedzenia (HS)
Jednostka sterująca podgrzewanego tylnego siedzenia (HS) Elektromagnes komfortowego dopasowania prawego przedniego pasa bezpieczeństwa |
10 |
| 13 | Wskaźnik i lampka ostrzegawcza poduszki powietrznej (do 28.2.97) Czujnik bocznej poduszki powietrznej po stronie kierowcy Czujnik bocznej poduszki powietrznej po stronie pasażera z przodu Sterownik zwijacza awaryjnego napinania pasów bezpieczeństwa (GUS) z poduszką powietrzną (AB) (od 1.3.97) Zajęty fotel pasażera i czujnik rozpoznania fotelika dziecięcego (od 1.3. 97) |
10 |
| 14 | do 28.2.97: Jednostka sterująca systemu Parktronic, Jednostka sterująca na podczerwień (IFZ) | 7,5 |
| 14 | Przekaźnik silnika wycieraczki tylnych drzwi (od 1.3.97 do 31.5.99) Przełącznik lusterka zewnętrznego z funkcją składania/rozkładania lusterka Jednostka sterująca systemu autoryzacji napędu na podczerwień Punkt separacji karetki Przekaźnik obwodu zasilania 15 (jak z 1.6.99) Jednostka sterująca czujnika ciśnienia w oponach (od 1.6.99) Silniki 611, 612, 613, od 1.6.00: Przekaźnik wspomagania ogrzewania |
|
| 15 | Skrzynia biegów 722 (do 28.2.97): Przekaźnik wyłączający kickdown (do 31.5.96) Blokada cofania i elektromagnes blokujący zapadkę parkowania (od 1.6.96) Silnik 104, 111 (do 28.2.97): Zawór sterujący przewietrzaniem Wałek rozrządu solenoid rozrządu Sterownik regulacji zasięgu reflektorów Sterownik systemu Parktronic (od 1.3.97) |
15 |
| 16 | do 28.2.97: Automatyczne przyciemnianie lusterka wewnętrznego Odbiornik pilota na podczerwień do lusterka wewnętrznego (do 31.5.96) Wyłącznik termiczny ogrzewania spryskiwacza Regulacja lusterka zewnętrznego góra/dół Regulacja lusterka zewnętrznego lewo/prawo Lewa/prawa na zewnątrz Przełączanie lusterek Lewe elektrycznie regulowane i podgrzewane lusterko zewnętrzne Prawe elektrycznie regulowane i podgrzewane lusterko zewnętrzne Podgrzewanie lewego lusterka Podgrzewanie prawego lusterka |
15 |
| 16 | od 1.3.97 do 31.5.99: Sterownik drzwi przednich po stronie kierowcy | 15 |
| 16 | od 1.6.99: Sterownik drzwi przednich po stronie kierowcy | 20 |
| 17 | do 28.2.97: Czujnik kąta skrętu Złącze łącza danych, styk 3 Jednostka sterująca na podczerwień (IFZ) (do 31.5.96) Jednostka sterująca systemu autoryzacji napędu na podczerwień (od 1.6.96) Silnik 606, do 31.5. 96: złącze łącza danych II, pin 16 |
10 |
| 17 | od 1.3.97: STH lub grzałka wspomagająca nagrzewnica Stacjonarna grzałka czasowa Jednostka sterująca systemu autoryzacji napędu na podczerwień Silniki 602, 611, 612, 613, do 31.5.00: STH lub grzałka wspomagająca nagrzewnicy |
20 |
| 18 | od 1.6.96: Przekaźnik sprzężenia zwrotnego zamknięcia | 15 |
| 18 | od 1.3.97: Sterownik tylnych drzwi po stronie kierowcy Przekaźnik sprzężenia zwrotnego zamknięcia (od 1.6.99) |
20 |
| 19 | Silnik 111, od 1.6.96: Cewki zapłonowe | 10 |
| 19 | Silnik 104, od 1.6.96: Silnik 119:
Cewki zapłonowe (do 28.2.97) od 1.3.97 do 31.5.99: Zespół wentylatora oleju przekładniowego |
15 |
| 19 | od 1.6.99: Pompa wysokociśnieniowa i powrotna ASR/SPS (wspomaganie kierownicy zależne od prędkości) Pompa wysokociśnieniowa i powrotna Jednostka sterująca ESP, SPS i BAS |
40 |
| 20 | Elektryczny sterownik wentylatora wyciągowego silnika i klimatyzacji (do 31.5.99)
z silnikiem 111ME, 112: Elektryczny sterownik wentylatora wyciągu silnika i klimatyzacji (od 1.6.99) |
50 |
| 20 | Dodatkowa jednostka sterująca wentylatora (od 1.3.97) z silnikiem 113, 613: Silnik i klimatyzacja elektryczna jednostka sterująca wentylatora ssącego (od 1.6.99) |
30 |
| 20 | z silnikami 611, 612: Silnik i klimatyzacja elektryczna jednostka sterująca wentylatora ssącego (od 1.6.99) | 70 |
| 21 | Zapasowy | – |
| 22 | do 28.2.97: Kombinowana jednostka sterująca | 30 |
| 23 | Czujnik deszczu (do 28.2.97) Nadajnik/odbiornik CTEL Jednostka sterująca TELE AID (od 1.3.97 do 31.5.00) Centralka połączeń alarmowych (od 1.3.97) Podciśnienie wspomagania hamulców jednostka sterująca pompy |
7,5 |
| 24 | Silnik 111 z Tempomatem, od 1.6.00: ME-SFI [ME] jednostka sterująca | 7,5 |
| 25 | do 28.2.97: STH lub grzałka wspomagająca grzałkę, Stacjonarny timer grzałki | 20 |
| 25 | Silnik 111 z Tempomatem i skrzynią biegów 722, od 1.6.00: Sterownik pompy próżniowej wspomagania hamulców | 25 |
| 26 | Zapasowy | – |
| 39 | Wentylator chłodnicy oleju | 30A |
| 40 | Klaksony | 10 A |
| 41 | Jednostka sterująca | 15A |
| 42 | Podgrzewacz spryskiwacza przedniej szyby | 7,5A |
| 43 | Spryskiwacze szyby przedniej | 7,5/10A |
| 44 | Wycieraczka przedniej szyby | 40A |
| 45 | Spryskiwacze reflektorów | 0A |
Skrzynka bezpieczników pod prawym tylnym siedzeniem
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | do 28.2.97: Wielofunkcyjna jednostka sterująca: Silnik lewego tylnego podnośnika Silnik prawego tylnego podnośnika szyby |
30 |
| 1 | od 1.3.97: Jednostka sterująca drzwiami przednimi po stronie pasażera | 20 |
| 2 | do 28.2.97: Wielofunkcyjna jednostka sterująca: Silnik podnośnika szyby po stronie kierowcy Silnik podnośnika szyby przedniej po stronie pasażera |
30 |
| 2 | od 1.3.97: Model sterowania drzwiami bocznymi tylnego pasażera | |
| 3 | do 28.2.97: Wersja Taxi: Lewa tylna lampa sufitowa Prawa tylna lampa sufitowa Tylna lampka oświetlenia wnętrza Lampka oświetlenia pokrywy bagażnika Oświetlenie wnętrza: Lampka bagażnika Lampka wjazdu/wyjazdu w lewych przednich drzwiach Lampka w drzwiach przednich prawych wjazdu/wyjazdu |
15 |
| 3 | od 1.3.97: Dolny panel sterowania Tylna lampka oświetlenia wnętrza Modele 210.0, 210.6: Lampa bagażnika Model 210.2: Lewa lampka oświetlenia wnętrza słupka D Prawa lampka oświetlenia wnętrza słupka D Wersja taksówki: Lewa tylna lampa sufitowa Prawa tylna lampka sufitowa Tylna lampka oświetlenia wnętrza Jednostka sterująca wzmacniaczem oświetlenia wnętrza (tylko model 210.2) |
7,5 |
| 4 | Szklana wersja elektrycznego dachu przesuwno-uchylnego (do 28.2.97): dach uchylno-przesuwny, przełącznik dachu przesuwno-uchylnego | 25 |
| 4 | od 1.3.97: Panel sterowania napowietrznego panelu sterowania | 25 |
| 5 | Wyposażenie instalacji pneumatycznej z połączonymi funkcjami System antywłamaniowy (ATA): Sygnalizator alarmowy za pośrednictwem pneumatycznej jednostki sterującej z połączonymi funkcjami Radio (z dodatkowym bezpiecznikiem wewnętrznym 10 A – od 1.6.99) System autopilota (APS): Radio i nawigacja Panel sterowania Procesor nawigacji Zmieniarka CD: Odtwarzacz CD ze zmieniarką (w bagażniku), przez radio lub radio Panel sterowania z nawigacją System komunikacji/nawigacji (CNS) (od 1.3.97): Odbiornik i wzmacniacz (w bagażniku) Obsługa COMAND i system wyświetlania (od 1.6.99): Jednostka obsługi, wyświetlania i sterowania COMAND Wzmacniacz anteny Dolna lewa tylna szyba |
25 |
| 6 | do 28.2.97: Model 210.2: Asystent zamykania klapy tylnej | 20 |
| 6 | od 1.3.97: Silniki 111, 112, 113: Pompa paliwowa, poprzez przekaźnik pomp paliwowych | 25 |
| 7 | do 28.2.97: Lewe i prawe lusterko zewnętrzne z pamięcią: Zespół sterujący Regulacja lusterka zewnętrznego w górę/w dół Regulacja lusterka zewnętrznego w lewo/ prawo Przełączanie lusterka zewnętrznego lewego/prawego Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka): Układ kierowniczy silnik regulacji kolumny za pomocą wielofunkcyjnej jednostki sterującej |
30 |
| 7 | od 1.3.97: Model 210.2: Asystent zamykania tylnych drzwi | 20 |
| 8 | Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka), tylko pojazd z kierownicą po lewej stronie (LHD) : Sterownik regulacji lewego przedniego siedzenia z pamięcią Pojazd z częściowo elektryczną regulacją siedzenia (od 1.6.99): Częściowo elektryczna regulacja siedzenia po stronie kierowcy grupa motoryczna |
25 |
| 9 | Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka), tylko pojazd z kierownicą po lewej stronie (LHD): Jednostka sterująca regulacją lewego przedniego siedzenia z pamięcią Pojazd z częściowo elektryczną regulacją siedzenia (od 1.6.99): Silnik częściowo elektrycznej regulacji siedzenia przedniego pasażera Grupa |
25 |
| 10 | Lodówka (na życzenie klienta) Monitorowanie wnętrza (tylko z ATA) (do 28.2.97): Nadajnik i odbiornik lewego wewnętrznego czujnika ruchu, podczerwień (IR) Prawy wewnętrzny nadajnik i odbiornik czujnika ruchu, podczerwień (IR) Zabezpieczenie przed kradzieżą system alarmowy (ATA) (do 28.2.97): czujnik nachylenia ATA System teleinformatyczny w wersji japońskiej (od 1.3.97 do 31.5.99): odtwarzacz CD ze zmieniarką (w bagażniku) zasilanie wzmacniacza antenowego TV tuner Procesor nawigacji Przekaźnik nadmiarowy, obwód 15 System obsługi i wyświetlania COMAND (od 1.6.99): tuner telewizyjny |
10 |
| 11 | po _ _ _ _silniki 112, 113 i 606: Czujnik kąta skrętu Monitorowanie wnętrza (tylko z ATA): Czujnik nachylenia ATA Moduł nadajnika i odbiornika lewego wewnętrznego czujnika ruchu, na podczerwień (IR) (210.2) Moduł nadajnika i odbiornika prawego wewnętrznego czujnika ruchu, na podczerwień (IR) ( 210.2) Moduł nadajnika i odbiornika wewnętrznego czujnika ruchu (tylko 210.0, 210.6) Czujnik nachylenia ATA |
7,5 |
| 12 | 13-pinowe gniazdo zaczepu przyczepy, PIN 9 | 25 |
| 13 | Elektrycznie regulowany przedni fotel pasażera z pamięcią, w pojeździe z kierownicą po lewej stronie (LHD):
Prawy sterownik regulacji przedniego siedzenia z pamięcią, Lewy sterownik regulacji przedniego siedzenia z pamięcią |
25 |
| 14 | Elektrycznie regulowany przedni fotel pasażera z pamięcią, w pojeździe z kierownicą po lewej stronie (LHD):
Sterownik regulacji prawego przedniego fotela z pamięcią (N32/2) |
25 |
| 15 | Wersja taksówki (do 28.2.97): Światło symbolu dachu Przełącznik znaku na dachu Interfejs telefoniczny Preinstalacja telefonu Sieć D przenośny CTEL (od 1.3.97): Centrala sterująca TELE AID Centralka połączeń alarmowych |
7,5 |
| 16 | Nagłośnienie: Wzmacniacz do nagłośnienia | 25 |
| 17 | do 28.2.97: Elektrycznie podgrzewane fotele dla lewego i prawego tylnego siedzenia:
Sterownik tylnego podgrzewanego siedzenia (HS) |
25 |
| 17 | od 1.3.97: Elektryczne podgrzewane siedzenia dla lewego i prawego tylnego siedzenia:
Jednostka sterująca tylnego podgrzewanego siedzenia (HS) |
20 |
| 18 | Podgrzewane fotele przednie lewe i prawe:
Jednostka sterująca podgrzewanego fotela przedniego (HS) |
20 |
| 19 | Wyposażenie instalacji pneumatycznej z połączonymi funkcjami Odmrażanie tylnej szyby Funkcje centralnego zamka Funkcje systemu alarmowego przed kradzieżą Funkcje wewnętrznego czujnika ruchu i czujnika holowania |
40 |
| 20 | od 1.3.97: Pojazdy rządowe, zasilanie bezpieczników: Maxi Skrzynka bezpieczników I, prawa tylna sterówka, (policja) Przekaźnik zasilania, obwód 15 Skrzynka bezpieczników II, prawa tylna sterówka, (policja) Wersja taksówki: Bezpiecznik taksówki skrzynka (zasilanie) |
40 |
