W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz EQC z lat: 2019, 2020, 2021, 2022, 2023.

Mercedes-Benz EQC to flagowy model elektryczny marki Mercedes-Benz, który został wprowadzony na rynek w 2019 roku. Oto kilka informacji na temat tego samochodu:

  1. Napęd elektryczny: EQC jest napędzany przez dwa silniki elektryczne, jeden zlokalizowany na przedniej osi, a drugi na tylnej osi. Dzięki temu systemowi napędu na cztery koła, EQC oferuje dynamiczną jazdę i doskonałe przyspieszenie.
  2. Zasięg i bateria: Samochód jest wyposażony w baterię o dużej pojemności, która pozwala na pokonanie znacznej odległości na jednym ładowaniu. Zasięg EQC waha się w zależności od warunków jazdy i stylu prowadzenia, ale wynosi średnio około 400-450 kilometrów.
  3. Design: EQC charakteryzuje się nowoczesnym i eleganckim designem, który jest charakterystyczny dla samochodów marki Mercedes-Benz. Ma smukłe proporcje, aerodynamiczne kształty i unikalne detale, takie jak pas LED-owych świateł przednich i atrakcyjne felgi.
  4. Wnętrze i technologia: Wnętrze EQC oferuje przestronne i luksusowe środowisko. Znajdują się w nim wysokiej jakości materiały, ergonomiczne siedzenia i zaawansowane technologie. Samochód wyposażony jest w najnowsze systemy multimedialne i asystentów kierowcy, które zapewniają komfort i bezpieczeństwo.
  5. Ładowanie: EQC można ładować zarówno w domu, przy użyciu standardowej ładowarki, jak i na publicznych stacjach ładowania. Samochód obsługuje także szybkie ładowanie, dzięki czemu można zasilić baterię na dłuższych trasach w krótkim czasie.

Mercedes-Benz EQC to imponujący samochód elektryczny, który łączy w sobie zaawansowaną technologię, osiągi i luksusowe wykończenie. Jest to doskonały wybór dla tych, którzy poszukują ekologicznego samochodu o wysokim komforcie jazdy i wszechstronnych możliwościach. EQC jest również ważnym elementem strategii Mercedes-Benz dotyczącej elektromobilności i stanowi znaczący krok w kierunku zrównoważonej przyszłości motoryzacji.

Zobacz także:  Mercedes-Benz SLK i SLC R172 (2012-2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Ampery:

  • szary – 2
  • beżowy – 5
  • brązowy – 7,5
  • czerwony – 10
  • niebieski – 15
  • żółty – 20
  • biały – 25
  • zielony – 30
  • bursztynowy – 40
  • czerwony – 50
  • niebieski – 60

W przypadku amperażu, należy posiłkować się grafikami!

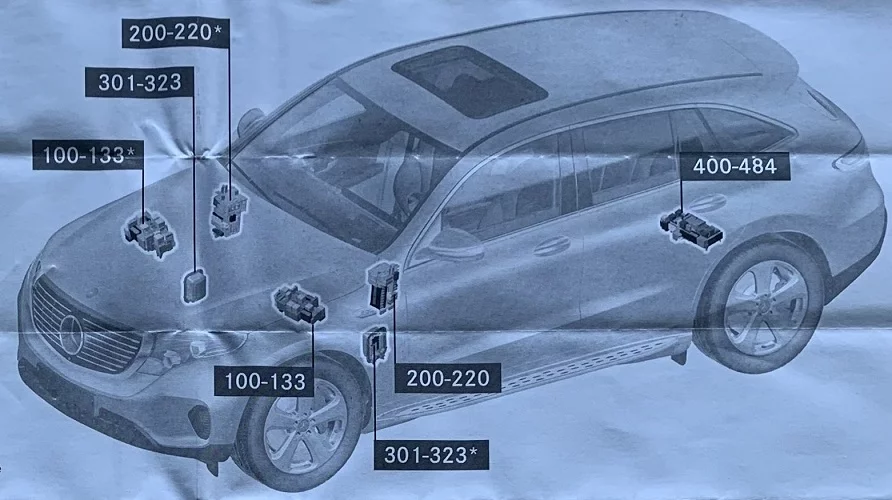

Lokalizacje

Mercedes-Benz EQC (2019-2023) - schematy bezpieczników i przekaźników

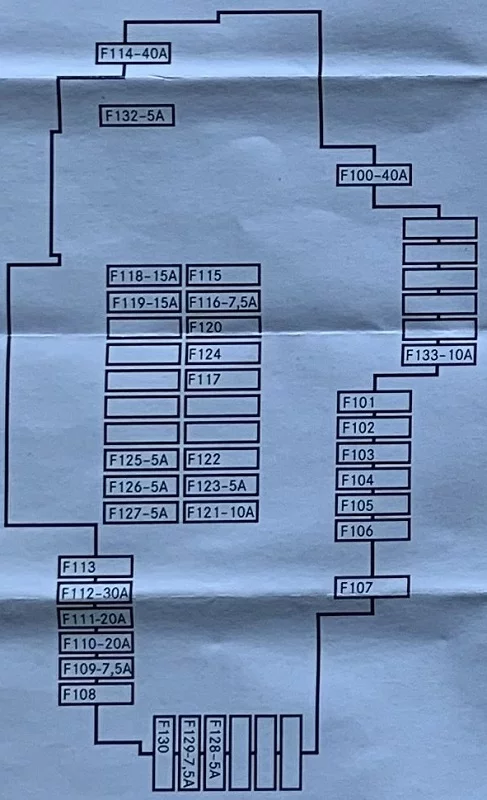

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz EQC (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
100 ABS, ASR, ESP, BAS
102
103
104
105
106
107
108
109 System nagłośnienia
110 Oświetlenie zewnętrzne;

Regulacja zasięgu reflektorów

111 Oświetlenie zewnętrzne;

Regulacja zasięgu reflektorów

112 Wycieraczki szyby przedniej
113
114 „AGILITY SELECT”
115
116 ABS, ASR, ESP, BAS
117
118 Elektronika silnika
119 Elektronika silnika
120
121 Automatyczna skrzynia biegów
122
123 Przedni kontroler nadwozia
124
125 Elektronika silnika
126 Oświetlenie zewnętrzne;

Przełącznik świateł zewnętrznych;

Regulacja zasięgu reflektorów

127
128 ABS, ASR, ESP, BAS
129 Gniazdo USB z tyłu
130
131
132 AIRMATIC, zawieszenie pneumatyczne
133 AIRMATIC, zawieszenie pneumatyczne

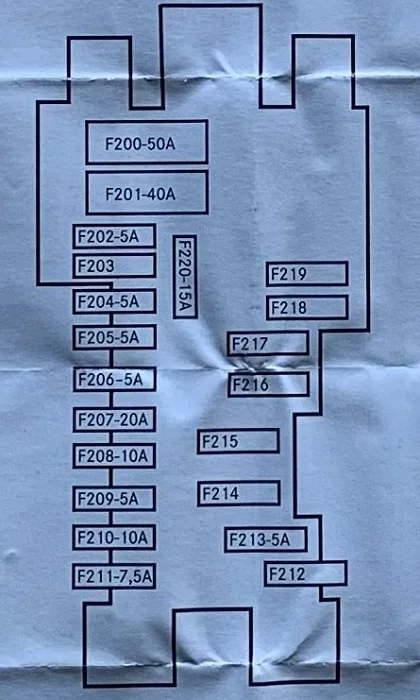

Skrzynka bezpieczników w przedziale pasażerskim (lewa strona deski rozdzielczej)

Mercedes-Benz EQC (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
200 Przedni kontroler nadwozia
201 Przedni kontroler nadwozia
202 Asystent parkowania
203
204 Gniazdo diagnostyczne
205 Car2To;

ETC, elektroniczny pobór opłat

206 Układ klimatyzacji, nagrzewnica
207 Układ klimatyzacji, nagrzewnica
208 Układ klimatyzacji, nagrzewnica
209 Zestaw wskaźników
210 Podgrzewana/regulowana kierownica;

Wielofunkcyjna kierownica

211 System wspomagania jazdy
212
213 Oświetlenie ambientowe
214
215
216
217
218
219
220 Odłączenie usługi

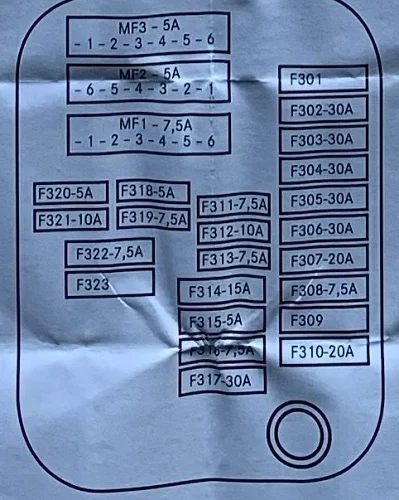

Skrzynka bezpieczników w przedziale pasażerskim (przestrzeń na nogi)

Mercedes-Benz EQC (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
301
302 Centralny zamek;

Funkcja lusterka zewnętrznego;

Zasilanie okna

303 Centralny zamek;

Zasilanie okna

304 Radio i nawigacja
305 Funkcje regulacji/komfortu siedzenia z przodu;

Ogrzewanie i wentylacja foteli

306 Funkcje regulacji/komfortu siedzenia z przodu;

Ogrzewanie i wentylacja foteli

307 ABS, ASR, ESP, BAS
308 Elektronika silnika
309
310 Elektronika silnika
311 System zapobiegania kolizji – COLLISION PREVENTION ASSIST PLUS;

DISTRONIC PLUS;

System wspomagania jazdy

312 Uchylny / przesuwny szyberdach, panoramiczny szyberdach
313 Elektryczny hamulec parkingowy, AMG
313 Elektronika silnika
314 „AGILITY SELECT”
315 Elektronika silnika
316 Układ poduszek powietrznych
317 Uchylny / przesuwny szyberdach, panoramiczny szyberdach
318 Alarm przeciwkradzieżowych;

Elektronika silnika

319 KEYLESS-GO
320 Centralny zamek;

KEYLESS-GO

321 Blokada zapłonu
322 Zestaw wskaźników
323
MF1 Podgrzewana/regulowana kierownica;

Wielofunkcyjna kierownica;

Radio i nawigacja;

Czujnik deszczu i światła

MF2 Układ klimatyzacji, nagrzewnica;

Napinacz pasa bezpieczeństwa, lewy i prawy;

Wyświetlacz Head-up;

Bezprzewodowe ładowanie telefonu z przodu

MF3 Układ klimatyzacji, nagrzewnica;

System połączeń alarmowych;

Elektronika silnika;

Kamera gestów;

Radio i nawigacja

Gniazdo USB z tyłu

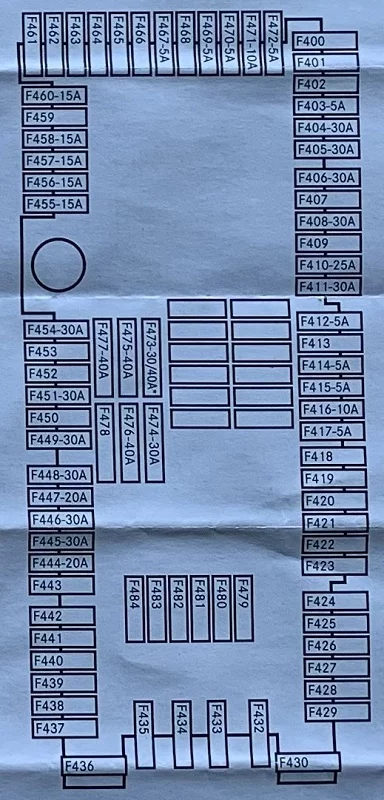

Skrzynka bezpieczników w bagażniku

Mercedes-Benz EQC (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
400
401
402
403 Gniazdo 230V
404 Funkcje regulacji/komfortu siedzenia z przodu
405 Funkcje regulacji/komfortu siedzenia z przodu
406 Centralny zamek;

Funkcja lusterka zewnętrznego;

Zasilanie okna

407
408 Centralny zamek;

Zasilanie okna

409
410 Elektryczny hamulec parkingowy, AMG;

Elektronika silnika

411 Napinacz pasa bezpieczeństwa, lewy i prawy
412 Elektronika silnika
413
414 System monitorowania ciśnienia w oponach
415 Układ klimatyzacji, nagrzewnica
416 Elektronika silnika
417 Tylna kamera
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444 Przyczepa
445 Przyczepa
446 Przyczepa
447 Przyczepa
448 Przyczepa
449 Gniazdo 230V
450
451 Ogrzewanie i wentylacja foteli
452
453
454 Napinacz pasa bezpieczeństwa, lewy i prawy
455 Rozrywka na tylnych siedzeniach
456 Gniazdo 12 V w bagażniku
457 Przednia zapalniczka
458 Gniazdo 12 V z tyłu
459
460 Elektronika silnika
461
462
463
464
465
466
467 Funkcje regulacji/komfortu siedzenia z przodu
468
469 KEYLESS-GO
470 Funkcje regulacji/komfortu siedzenia z przodu
471 Skrzynka ochronna DC z tyłu
472 System wspomagania jazdy
473 System nagłośnienia
474 Ogrzewana przednia szyba
475 Tylna klapa Easy-Pack
476 Tylny kontroler nadwozia
477 Tylny kontroler nadwozia
478
479
480
481
482
483
484
