W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Iveco Daily III z lat: 2011, 2012, 2013, 2014.

Iveco Daily trzeciej generacji produkowany był w latach 2011-2014. Był to gruntowny facelifting poprzedniej wersji modelu, z wprowadzeniem zmian zarówno w wyglądzie zewnętrznym, jak i wnętrzu kabiny kierowcy. Wprowadzono też nowe silniki o pojemnościach 2,3 i 3,0 litra, które spełniały normy emisji spalin Euro 5 i Euro 6.

W nowym modelu zastosowano szereg ulepszeń, mających na celu poprawienie komfortu jazdy i ergonomii kabiny. Przykładem jest system odczytu znaków drogowych, asystent pasa ruchu, kamera cofania, a także nowoczesny system multimedialny. Zmienił się również wygląd zewnętrzny, który stał się bardziej nowoczesny i dynamiczny.

Iveco Daily III wzbudził pozytywne opinie ze względu na swoją niezawodność, wytrzymałość i wszechstronność, co sprawiło, że stał się popularny wśród przedsiębiorców oraz osób poszukujących niezawodnego i wydajnego samochodu dostawczego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

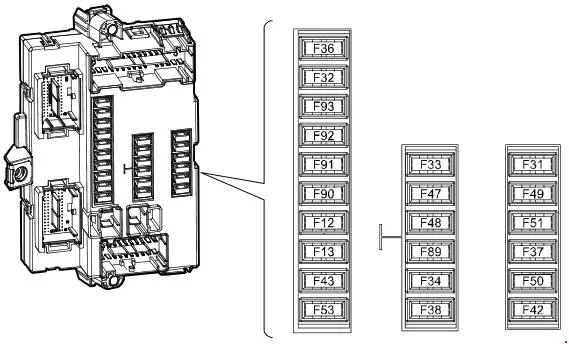

Skrzynka bezpieczników i przekaźników pod deską rozdzielczą

Iveco Daily III (2011-2014) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F12 Przekaźnik Т1b (30-87) dla prawego światła mijania 7,5
F13 Przekaźnik T1a (30-87) lewego światła mijania – nastawnik reflektorów 7,5
F31 Przekaźnik T54 (86) do spryskiwaczy reflektorów i T50 – T51 – T52 – T53 – eln silniki i elementy sterujące do elektrycznych szyb 5
F32 Przekaźnik T44 (30-86) do wyjmowania baterii przy minimalnym napięciu – oświetlenie wewnętrzne 7,5
F33 Drzwi zewnętrzne 15
F34 Gniazdo montażowe 20
F36 Przekaźnik T20 do radia samochodowego MODUS – tachograf – konwergencja – syrena – czujnik parkowania 15
F37 Tablica przyrządów – światła stopu – gniazdo przyczepy 7,5
F38 Centralny zamek 20
F42 ABS9 lub ESP9 5
F43 Przekaźnik T23a (86-87) spryskiwacza szyby przedniej i przekaźnik T23b ​​(86-87) 20
F47 Przekaźnik T25a (86-87) i T25b (86-87) dla elektrycznego podnośnika szyby po stronie kierowcy 25
F48 Przekaźnik T26a (86-87) i T26b (86-87) dla elektrycznego podnośnika szyby po stronie pasażera 25
F49 Panel kontrolny – tachograf – eksp. moduł – gniazdo instalatora – sterowanie ASR – Telma (cewka) – kamera – outswinging – blokada tylnego dyferencjału 5
F50 Poduszka powietrzna 5
F51 Filtr zielony – radio samochodowe – zbieżność – czujniki parkowania – CAF 5
F53 Tablica przyrządów – timer nagrzewnicy dodatkowej 5
F89 DO DYSPOZYCJI
F90 Przekaźnik T11a (30-86) dla lewego światła drogowego 7,5
F91 Przekaźnik T11b (30-86) dla prawego światła drogowego 7,5
F92 Przekaźnik T12a (30-86) dla lewego światła przeciwmgielnego 7,5
F93 Przekaźnik T12b (30-86) dla prawego światła przeciwmgielnego 7,5
Numer Przekaźniki
T01a Lewe światło mijania – regulacja reflektora
T01b Prawe światło mijania
Т11a Lewe światło drogowe
T11b Prawe światło drogowe
Т12а Lewe światło przeciwmgłowe
Т12b Prawe światło przeciwmgłowe
Т23а Wycieraczki szyby
Т25а Elektrycznie podnoszona szyba po stronie kierowcy
Т25b Elektrycznie opuszczana szyba po stronie kierowcy
Т26а Elektrycznie podnoszona szyba po stronie pasażera
Т26b Elektrycznie opuszczana szyba po stronie pasażera
Т37a Tylne drzwi zamykane centralnie
Т37b Centralne zamykanie (wspólne)
Т37с Drzwi boczne zamykane centralnie
T37d Centralne zamykanie tylnych drzwi
Т44 Wyjmowanie akumulatora przy minimalnym napięciu

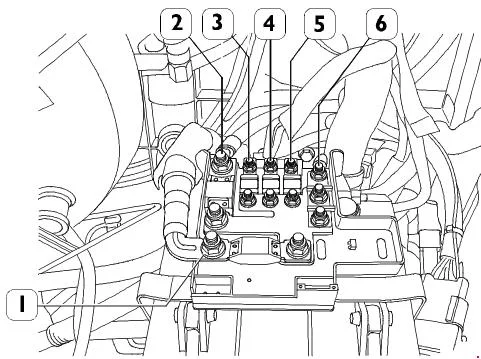

Skrzynka bezpieczników nad akumulatorem

Zobacz także:  Iveco Daily Euro 4 (2006-2009) - schematy bezpieczników i przekaźników
Iveco Daily III (2011-2014) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 +30 plus z F75 dla rozrusznika, alternatora i zwalniacza (jeśli występuje) 500
2 +30 plus z F70 dla SCM BUS-BAR 150
3 +30 plus z F73 do podgrzewania świec żarowych 60
4 +30 plus z F72 dla węzła hamowania 40
5 +30 dodatnich z F7I dla I mocy  Body Computer 80
6 +30 plus do F64 w SCM/A dla czujnika IBS dla Stop & Start
Zobacz także:  Iveco Daily I (1978-1990) - schematy bezpieczników i przekaźników

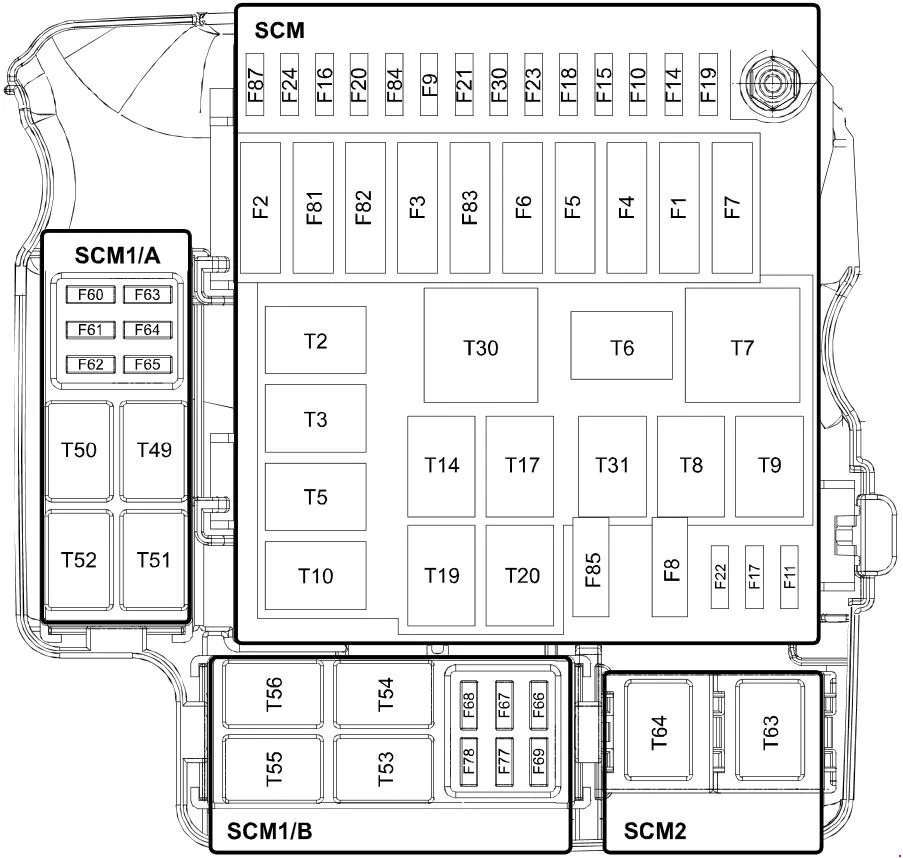

Skrzynka bezpieczników i przekaźników w komorze silnika

Iveco Daily III (2011-2014) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F01 Zawieszenia pneumatyczne 40
F02 Stacyjka 30
F03 Wentylatory klimatyzacji kabiny i dodatkowa nagrzewnica płynu chłodzącego silnik 40
F04 Układ hamulcowy (zawory) 30
F05 Zawieszenia pneumatyczne 40
F06 SCM 1 /А – SCM 1 /В – SCM2 zasilacz 40
F07 Przekaźnik T7 (30-87) do rozładowania napięcia z wyłącznika zapłonu 40
F08 Przekaźnik T8 (30-87) pompy paliwa 15
F09 Automatyczna skrzynia 30
F11 Przekaźnik T64 (30-87) do podgrzewania lusterek zewnętrznych i podgrzewanej szyby przedniej 15
F11 EDC FI A (obciążenia pierwotne) z wtryskiwaczy PRZEKAŹNIKA GŁÓWNEGO (CNG) 15
F14 Automatyczna skrzynia biegów – PRZEKAŹNIK GŁÓWNY T9 (86) 10
F15 Przekaźnik T2 (30-87) dla pompy chłodzenia BOSCH 10
F 16 Zapalniczka od T7 15
F17 EDC FIC (obciążenia wtórne) z GŁÓWNEGO PRZEKAŹNIKA Smart Drive Unit (CNG) 10/15
F18 Blokada tylnego mechanizmu różnicowego 30
F19 Przekaźnik T6 (30-87) dla klaksonu 7,5
F20 Gniazdo 13-pinowe 10
F21 Przekaźnik TI4 (30) elektrozaworów butli (CNG) 7,5
F22 EDC F1A i F1C (obciążenia pierwotne) z PRZEKAŹNIKA GŁÓWNEGO – sonda lambda 20
F22 Waste gate (CNG) – sondy lambda (CNG) 15
F23 Przekaźnik T19 (30-87) do wycieraczek 30
F24 Gniazdo zasilania od T7 15
F30 Przekaźnik T3 (30-87) dla bocznych świateł obrysowych 7,5
F81 Automatyczna skrzynia 30
F82 Body computer 2.  moc 70
F83 Przekaźnik T30 (30-87) do ogrzewania wentylatorów wewnątrz kabiny 40
F84 Zasilanie elektrozaworów dla cylindrów 15
F84 Przekaźniki T5 i T14 do sprzęgła Baruffaldiego 7,5
F85 Przekaźnik T31 (30-87) do filtra paliwa i podgrzewacza filtra osadów 25
F87 EDC – automatyczna skrzynia biegów 7,5
F87 5SF – automatyczna skrzynia biegów 7,5
Przekaźnik
T02 Pompa chłodnicy BOSCH 20
T02 Sprzęgło Baruffaldiego z trójskładnikowego (CNG) 20
T03 Boczne światła obrysowe 30
T05 Sprzęgło Baruffaldiego  pierwszego biegu 30
T06 Klakson 20
T07 Wyładowanie zasilania z wyłącznika zapłonu 50
T08 Pompa paliwowa 20
T09 GŁÓWNY PRZEKAŹNIK 30
T10 Zapobieganie rozruchowi silnika 30
T14  Sprzęgło Baruffaldiego drugiego biegu 20
T14 Elektrozawory butli (CNG) 20
T17 Wycieraczka szyby przedniej 1 lub  2 prędkość 10/20
T19 Aktywacja prędkości wycieraczek 10/20
T20 Diagnostyka za pomocą MODUSU 20
Т30 Wentylatory ogrzewania kabiny 50
T31 Podgrzewacz filtra paliwa i filtr osadów 30
SCM1/A
F60 Dodatkowa kontrola klimatu 30
F61 Przekaźnik T51 (30-87) do sprężarki klimatyzacji 7,5
F62 Przekaźnik T52 (30-87) dla prawego podgrzewanego tylnego okna 10
F63 Przedmuch lewej ogrzewanej tylnej szyby – nagrzewnica – przekaźnik T56 (86) do sprężarki 10
F64 Czujnik IBS do Stop & Start 5
F65 Przekaźnik T7 (30-87) dla podgrzewanych siedzeń 20
Przekaźnik
T49 Zatrzymaj się i zacznij 30
T50 DO DYSPOZYCJI
T51 Aktywacja sprężarki z klimatyzacji 20
T52 Ogrzewane tylne szyby 20
SCM1/B
F66 Przekaźnik T54 (30-87) do spryskiwaczy reflektorów 15
F67 DO DYSPOZYCJI
F68 DO DYSPOZYCJI
F69 Opcjonalnie 4448 dla autobusu 5
F77 DO DYSPOZYCJI
F78 DO DYSPOZYCJI  –
Przekaźnik
T53 Nagrzewnica jednostkowa 20
T54 Spryskiwacze reflektorów 20
T55 Mocny start 10/20
T56 Światła stop z włączonym retarderem TELMA 10/20
SCM2
T63 DO DYSPOZYCJI
T64 Podgrzewane lusterka zewnętrzne – podgrzewana przednia szyba 20
Zobacz także:  Iveco Daily III (2000-2006) - schematy bezpieczników i przekaźników
