Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Iveco Daily IV z lat: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.

Iveco Daily IV to czwarta generacja popularnego lekkiego samochodu dostawczego, która pojawiła się na rynku w 2014 roku. Samochód zbudowany został na nowej platformie, co pozwoliło na wprowadzenie licznych ulepszeń i nowych funkcjonalności.

Wśród innowacji znalazł się m.in. nowy design, większa kabina, obszerne schowki, nowe silniki o większej mocy i lepszych parametrach ekologicznych, a także systemy bezpieczeństwa i ulepszony system multimedialny.

Iveco Daily IV oferuje wiele różnych wersji i konfiguracji, w tym odmiany furgonowe, podwozia z zabudową oraz minibusy. Możliwe są również różne warianty napędowe – Daily IV występuje w wersji z napędem na jedną lub obie osie, z napędem na tylne lub przednie koła, a także w wersjach hybrydowych i zasilanych gazem ziemnym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

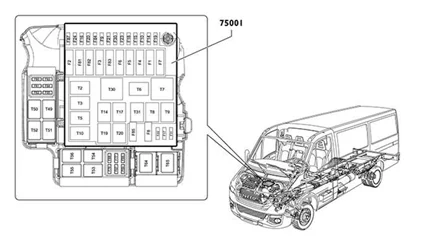

Komora silnika

Bezpieczniki i przełączniki zdalnego sterowania

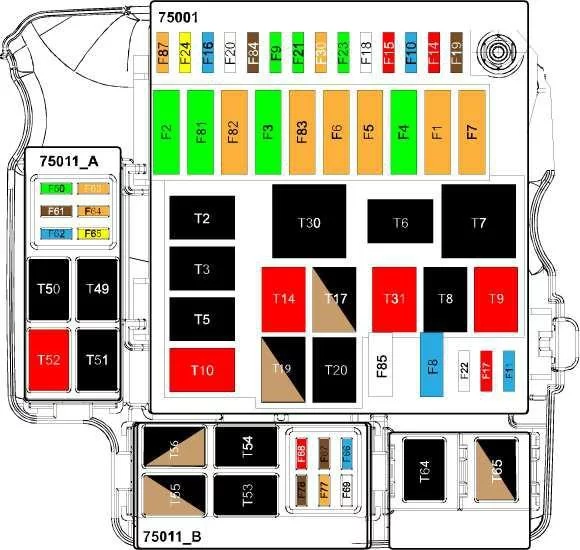

Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników

Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników
  • F-1 (40A) – Bursztynowy – Zawieszenia pneumatyczne (60-70Q)
  • F-1 (4×4-EIII) – Wolny
  • F-2 Wolny
  • F-3 Wolny
  • F-4 (30A) – Zielony – System hamowania (ESP)
  • F-5 (40A) – Bursztynowy – Elektrozawór zawieszeń pneumatycznych i centralki ECAS
  • F-5 (20A) – Żółty – Alarm jazdy przez bród
  • F-6 (40A) – Bursztynowy – Zasilanie bezpieczników (F61) (F62) (F66)
  • F-7 (40A) – Bursztynowy – Gniazdo zasilania, zapalniczka, podgrzewane fotele
  • F-7 (4×4-EIII) – Wolny
  • F-8 (15A) Niebieski – Pompa paliwa
  • F-9 (30A) – Zielony – Centralka automatycznej skrzyni biegów (Agile)
  • F-10 (15A) Niebieski – Podgrzewane lusterka i podgrzewana przednia szyba
  • F-11 (15A) – Niebieski – centralka silnika (obciążenia główne) z głównego przekaźnika
  • F-14 (10A) – Czerwony – Główny przekaźnik uruchamiania silnika / Centralka automatycznej skrzyni biegów (Agile)
  • F-14 (10A) – Czerwone – Centralka silnika (NP)
  • F-15 (10A) – Czerwony- Pompa płynu chłodzącego Bosch (Diesel)
  • F-15 (4×4-EIII) – Wolny
  • F-15 (15A) – Niebieski – Elektrozawory butli (NP)
  • F-16 (15A) Niebieski – Zapalniczka
  • F-17 (10A) – Czerwone – centralka silnika (obciążenia dodatkowe) z głównego przekaźnika (Diesel) F-17 (10) – Czerwony – Smart Drive Unit (NP)
  • F-18 Wolny
  • F-19 Wolny
  • F-20 Wolny
  • F-21 (30A) – Zielony – Automatyczna skrzynia biegów (Agile)
  • F-21 (4×4-EIII) – Wolny
  • F-22 (25A) – Czarne – centralka silnika obciążenia główne z głównego przekaźnika (Diesel)
  • F-22 (25A) – Białe – Centralka silnika (NP)
  • F-23 (30A) – Zielony – Wycieraczki
  • F-24 (20A) Żółty – Gniazdo elektryczne
  • F-30 (5A) – Beżowy – Światła boczne obrysowe / złącze instalatora wyposażenia
  • F-60 (20A) – Zielony Podgrzewanie foteli
  • F-61 (30A) – Brązowy – Blokada tylnego mechanizmu różnicowego
  • F-62 (30A) – Niebieski – Podgrzewana szyba tylna
  • F-63 (10A) – Beżowy – Sprężarka klimatyzatora / Blow by / Centralka ECAS
  • F-64 (15A) – Beżowy – Mocznik
  • F-65 (20A) – Żółty – Mocznik
  • F-66 (15A) – Niebieski – Spryskiwacze reflektorów (wersje z mechaniczną skrzynia biegów i skrzynią zautomatyzowaną AGILE)
  • F-66 (20A) – Czarny – Wentylator chłodzenia oleju skrzyni biegów (wersja ze skrzynią biegów 8HP70L) F-67 (7,5A) – Brązowy – Gniazdo przyczepy
  • F-68 (10A) Czerwony – Ogrzewanie przedniej szyby
  • F-69 (7,5A) – Brązowy – Lusterka podgrzewane
  • F-77 (5A) – Beżowy – Grzejnik konwekcyjny (wersje NO VENDOR i VENDOR F1A)
  • F-77 (15A) – Niebieski – Szyba obrotowo-przesuwna ogrzewana
  • F-78 (7,5A) – Brązowy – Gniazdo przyczepy
  • F-81 Wolny
  • F-82 (70A) – Beżowy – Komputer Pokładowy 2° zasilanie
  • F-83 (40A) Bursztynowy – Wirniki wewnętrznego ogrzewania kabiny
  • F-84 (7,5A) – Brązowe – Sprzęgło elektromagnetyczne (Baruffaldi)
  • F-85 – (25A) – Biały – Podgrzewacz filtra paliwa i filtra-odstojnika
  • F-87 (5A) – Beżowy – Centralka skrzyni biegów (Agile) / Centralka skrzyni biegów (8HP70L) / Centralka silnika
Zobacz także:  Iveco Daily Euro 4 (2006-2009) - schematy bezpieczników i przekaźników



Bezpieczniki na akumulatorze

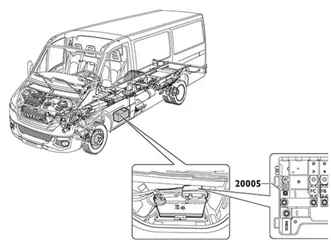

Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników

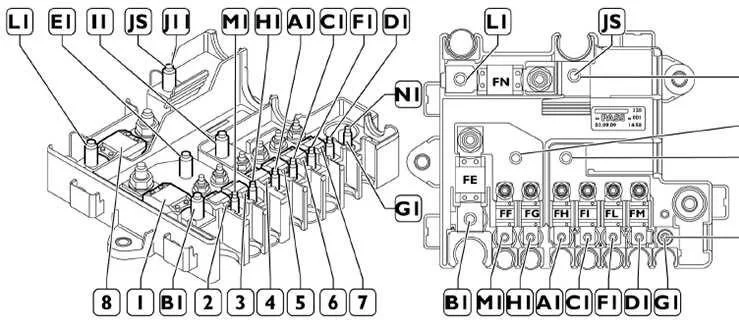

Centralka CBA2 bez odłącznika akumulatora

Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników



Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników



  • 1 Bezpiecznik E (FE) Dodatni +30 dla centralki SCM 150
  • 2 Bezpiecznik F (FF) Dodatni +30 dla instalatorów wyposażenia 30
  • 3 Bezpiecznik G (FG) Dodatni +30 dla instalatorów wyposażenia 30
  • 4 (4×2) Bezpiecznik H (FH) Dodatni +30 dla centralki wstępnego nagrzewania 60
  • 4 (CNG) Wolny
  • 5 (4×2) Bezpiecznik I (FI) Dodatni +30 dla układu mocznika 30
  • 5 (CNG) Wolny
  • 6 Bezpiecznik L (FL) Dodatni +30 dla rezystora wstępnego nagrzewania 100
  • 7 Bezpiecznik M (FM) Dodatni +30 dla centralki ABS 40
  • 8 Bezpiecznik N (FN) Dodatni +30 dla centralki zwalniacza Telma 150
  • 8 (4×4) Wolny
Zobacz także:  Iveco Daily III (2011-2014) - schematy bezpieczników i przekaźników

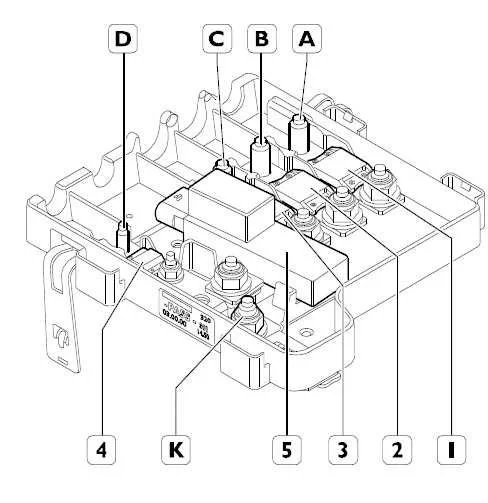

Centralka CBA1 z odłącznikiem akumulatora

Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników

  • 1 Bezpiecznik A (FA) Dodatni +30 do bezpieczników FH, FI, FL, FM w CBA2 (zacisk I1) 150A
  • 2 Bezpiecznik B (FB) Dodatni +30 do bezpieczników FE, FF, FG w CBA2 (zacisk E1) 200A
  • 3 Bezpiecznik C (FC) Dodatni +30 dla bezpiecznika FN w CBA2 (zacisk J11) 500A
  • 4 Bezpiecznik D (FD) Biegun dodatni bezpośredni akumulatora do komputera pokładowego (poprzez zaciski N1 i G1 w CBA2) 80A

Bezpieczniki komputera pokładowego

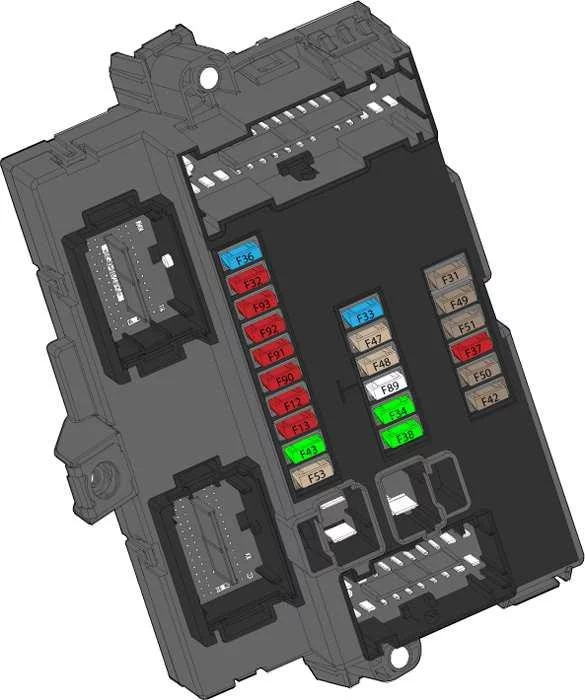

Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników



Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników

  • F12 Wolny
  • F13 Wolny
  • F31 Zasilanie +15/A wycieraczki reflektorów / Spryskiwacz / Klimatyzator / Nagrzewnica / Podgrzewana tylna szyba / Sterowanie elektryczne lusterek i obudowa przycisków do podnoszenia szyb / Grzejnik konwekcyjny 5A
  • F31 (4×4) Zasilanie +15/A wycieraczki reflektorów / Spryskiwacz szyb / Klimatyzacja / Nagrzewnica / Podgrzewana tylna szyba / Sterowanie lusterek i panele przycisków podnośników szyb 5 A
  • F31 MBUS Zasilanie +15/A Tylna blokada mechanizmu różnicowego 5A
  • F32 Wolny
  • F33 Zasilanie +30 gniazda instalatorów wyposażenia / Tachografu / Centralki przyczepy / Gniazda 13-biegunowego / Timera dodatkowej nagrzewnicy / Gniazda EOBD / Systemu antywłamaniowego / Centralki skrzyni biegów ZF 8HP 70L / T.G.C. 15 A
  • F33 (4×4) Zasilanie +30 gniazda dla instalatorów / Tachografu / Centralki przyczepy / gniazda 13-biegunowego 15A
  • F34 Zasilanie +30 radioodbiornika / Iveconnect / złącza dla instalatorów wyposażenia / Stabilizatora napięcia 20 A
  • F34 (4×4) Wolny
  • F36 Zasilanie +30/A klimatyzatora / Blokady mechanizmu różnicowego / Centralki Expansion Module 15 A
  • F36 (4×4) Zasilanie +30/A Radia / Alarmu przeciwwłamaniowego / Klimatyzacji / Gniazda diagnostycznego EOBD 15A
  • F37 Zasilanie +15 wyłącznika sygnalizacji zatrzymania (pedał hamulca) / Tablicy przyrządów 7,5A F38 Zasilanie +30 centralnego zamka 20A
  • F42 Zasilanie +15 ABS / Czujnik prędkości 5A
  • F43 Zasilanie +30A pompy spryskiwaczy do szyb 20A
  • F47 Podnośnik szyby po stronie kierowcy 25A
  • F48 Wolny
  • F48 (4×4) Podnośnik szyby po stronie pasażera 25 A
  • F49 Zasilanie +15 panelu z przyciskami / Drzwi obrotowo-przesuwnych / Klimatyzatora / Zwalniacza elektrycznego / Gniazda dla instalatorów wyposażenia / EM / Tachografu / Blokady mechanizmu różnicowego / Gniazda 13-biegunowego / Gniazda przyczepy / Czujnik
  • F49 (4×4) Zasilanie +15 panelu z różnymi elementami sterującymi / Klimatyzacja / Gniazdo instalatorów wyposażenia/ EM / Tachograf / Gniazdo 13-biegunowe / Gniazdo przyczepy / Przełącznik zespolony pod kierownicą / Czujnik kąta skrętu 5A
  • F50 Zasilanie +15 poduszki powietrznej 5A F50 (4×4) Wolny
  • F51 Zasilanie +15 przełącznika biegów automatycznej skrzyni biegów / Czujników parkowania / Radioodbiornika samochodowego / Stabilizatora napięcia (System S&S) / Pedału sprzęgła (System S&S) / Green Filter / Światła cofania / Odblokowania pojazdu z otwart
  • F51 (4×4) Zasilanie +15 Radio / Green Filter / Światło cofania / odblokowanie pojazdu z otwartymi drzwiami / czujnik temperatury wewnętrznej / TMR 5A
  • F53 Zasilanie +30 tablicy przyrządów 5 A
  • F53 (4×4) Zasilanie +30 tablicy przyrządów / Timer dla dodatkowej nagrzewnicy 5A
  • F-89 Wolny
  • F90 Wolny F91 Wolny
  • F92 Światło przeciwmgłowe lewe 7,5A
  • F93 Światło przeciwmgłowe prawe 7,5A
Zobacz także:  Iveco Turbo Daily II (1989-1999) - schematy bezpieczników i przekaźników
