W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Iveco Daily III z lat: 2006, 2007, 2008, 2009, 2010, 2011.

Iveco Daily trzeciej generacji (2006-2011) był kontynuacją poprzednika, ale zmodernizowanym i ulepszonym modelem. Model ten został zaprojektowany z myślą o wykorzystywaniu go jako lekkiego samochodu dostawczego i był dostępny w różnych wariantach, w tym furgonie, podwoziu z kabiną, samochodzie dostawczym z podwójną kabiną oraz minibusie. Istniały trzy wersje rozstawu osi oraz dwa rodzaje silników diesla o pojemności 2,3 lub 3 litrów, z mocą od 106 do 176 KM.

W porównaniu do poprzednika, Iveco Daily III miał nowoczesniejsze i bardziej aerodynamiczne nadwozie, co przekładało się na lepsze osiągi i wyższą kulturę jazdy. W środku kabinę kierowcy przeprojektowano i wyposażono w wiele udogodnień, takich jak klimatyzacja, elektrycznie sterowane szyby i lusterka oraz regulowany fotel kierowcy.

Iveco Daily III był również bardziej przyjazny dla środowiska dzięki wprowadzeniu nowych technologii, takich jak systemy recyrkulacji spalin, które obniżały emisję szkodliwych substancji. Wersje dostawcze były dostępne z różnymi poziomami wyposażenia, co umożliwiało dopasowanie pojazdu do indywidualnych potrzeb klienta.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Iveco Daily III (2000-2006) - schematy bezpieczników i przekaźników

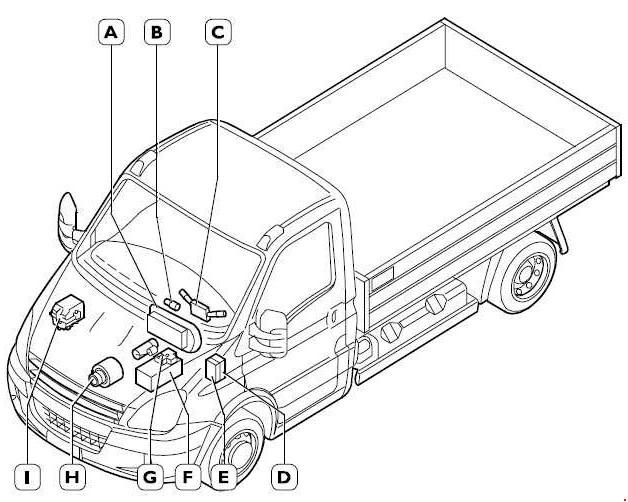

Lokalizacja

Iveco Daily III (2006-2011) - schematy bezpieczników i przekaźników

A. Zestaw wskaźników
B. Stacyjka
C. Zespół przełączników na kolumnie kierownicy
D. Jednostka centralna połączeń „CPL”
E. Komputer pokładowy

F. Akumulator
G. Jednostka centralna dystrybucji dodatniej (+30) „CBA”
H. Alternator
I. (Silnik) międzysystemowa jednostka centralna „CVM”.

Jednostka centralna z dodatnim połączeniem (CBA)

Iveco Daily (2006-2011) - skrzynka bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 500 Dodatnie +30 dla rozrusznika alternatora
2 150 Dodatnie otwarcie silnika centralka „CVM”
3 70 Dodatnie +30 dla „CPL”
4 70 Dodatnie +30 dla „CPL”
5 50 Dodatnie +30 dla skrzynki OPT
6 Dodatnie +30 dla „CPL” – wstępne uzgodnienie OPT

Jednostki centralne połączeń tablicy rozdzielczej (CPL)

Iveco Daily III (2006-2011) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
12 7,5 Prawe światło mijania
13 7,5 Lewe światło mijania – prostownik położenia reflektora
31 3 Przekaźnik T08-T17 w CVM i BC
32 15 Obrotowo-przesuwne drzwi
33 15 Nagrzewnica powietrza / Zapalniczka
34 20 Gniazdo elektryczne
35 10 ABS8 lub ESP8. Telma
36 20 Centralny zamek
37 5 Przełączniki świateł stop i różnych obciążeń poniżej 15
38 10 Zasilanie przekaźników wewnętrznych BC / lamp dachowych
39 15 Radio samochodowe – chronotachograf
40 10 Ogrzewana tylna szyba Rh
41 10 Ogrzewana tylna szyba lewa
42 5 Przełącznik świateł cofania
43 20 Wycieraczki
44 DO DYSPOZYCJI
45 DO DYSPOZYCJI
46 DO DYSPOZYCJI
47 25 Podnośnik szyby kierowcy
48 25 Podnośnik szyby pasażera
49 15 ECU układu klimatyzacji, radia samochodowego, podgrzewanych foteli
50 5 Poduszka powietrzna
51 5 Chronotachograf
52 DO DYSPOZYCJI
53 7,5 Zestaw wskaźników, tylne światła przeciwmgielne
Przekaźnik
T-01 Światła mijania prawe i lewe
T-11 Ogrzewana tylna szyba
T-12 Zapalniczka / gniazdko / ogrzewanie lub system klimatyzacji
T-13 Odcięcie zasilania z klucza
Zobacz także:  Iveco Daily I (1978-1990) - schematy bezpieczników i przekaźników

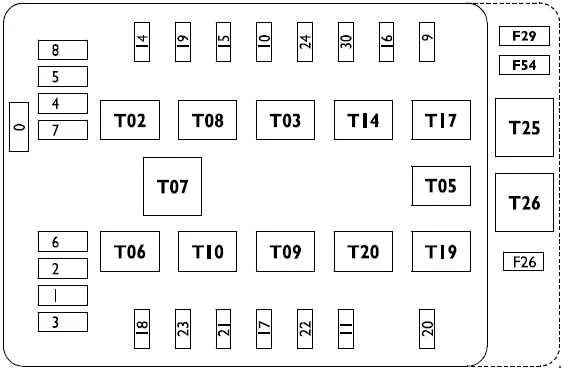

Jednostka centralna połączeń międzysystemowych „CVM”

Iveco Daily III (2006-2011) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
0 60 Świece żarowe
1 40 ABS8 lub ESP8
2 30 ABS8 lub ESP8
3 30 ECU ESV1 (automatyczna skrzynia biegów)
4 30 ECU ESV1 (automatyczna skrzynia biegów)
5 30 Przełącznik uruchamiania
6 20 Podgrzewane lusterka i przednia szyba
7 20 Boczne światła obrysowe
8 30 Wentylatory ogrzewania lub klimatyzacji
9 20 Wycieraczki szyby samochodowej
10 7,5 Klakson
11 10 EDC16 (obciążenia wtórne)
14 7,5 Światła drogowe z prawej strony
15 7,5 Światła drogowe z lewej strony
16 5 EDC16, T02, T14, Dodatkowa nagrzewnica
17 15 EDC16 (obciążenia pierwotne)
18 10 ECU ESV1 (automatyczna skrzynia biegów)
19 5 Sprzęgło Baruffaldiego
20 25 Podgrzewacz filtra paliwa
21 15 Pompa paliwowa
22 25 EDC16 (obciążenia pierwotne)
23 10 Dodatkowa grzałka
24 15 ECU ESV1 (automatyczna skrzynia biegów), PTO
26 10 Gniazdo przyczepy
29 40 Zawieszenia pneumatyczne
30 15 Lewe i prawe przednie światła przeciwmgielne
54 40 Zawieszenia pneumatyczne
T02 20 Światła drogowe z prawej i lewej strony
T03 20 Klakson
T05 20 Zasilacz Baruffaldiego
T06 20 Ogrzewanie / lusterka / przednia szyba
T07 20 Boczne światła obrysowe
T08 20 Wentylatory ogrzewania lub klimatyzacji
T09 20 EDC16 (przekaźnik główny)
T10 20 Pompa paliwowa
T14 20 Lewe i prawe przednie światła przeciwmgielne
T17 20 Wycieraczki szyby samochodowej
T19 20 Podgrzewacz filtra paliwa
T20 20 MODUŁ DIAGNOSTYCZNY
T25 10/20 Włączanie/wyłączanie wycieraczek szyby przedniej
T26 10/20 Wycieraczka szyby przedniej 1. / 2. prędkość
(F26, F29, F54, T25, T26) w kontenerze, poza jednostką centralną
Zobacz także:  Iveco Daily III (2011-2014) - schematy bezpieczników i przekaźników

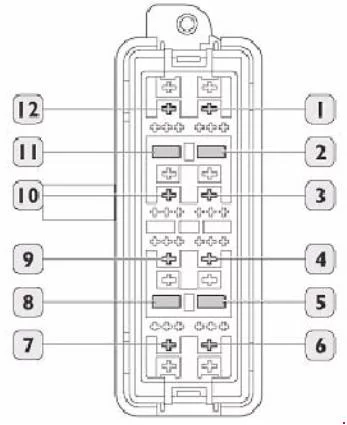

Opcjonalna skrzynka bezpieczników w komorze silnika

Iveco Daily III (2006-2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F-55 (2) Światła obrotowe 10
F-25 (5) Złącze przyczepy 10
F-28 (8) Zasilacz APU 15
F-27 (11) Światła robocze 10
Przekaźniki
T04 (1) Światła obrotowe 20
T16 (12) Światła robocze 10
T15 (3) Pusty
T22 (4) Uruchomienie sprężarki klimatyzacji 20
T18 (6) Wycięcie Baruffali 20
T24 (7) Włączanie przystawki odbioru mocy 20
T23 (9) Sprężarka klimatyzacji 20
T21 (10) Sygnał WŁ. sprężarki z EDC 16 20
