Iveco Stralis – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Iveco Stralis.
Iveco Stralis to ciężarówka produkowana przez włoską firmę Iveco od 2002 roku. Jest to pojazd ciężarowy klasy premium, przeznaczony głównie do transportu długodystansowego.
Iveco Stralis charakteryzuje się nowoczesnym designem, aerodynamiczną sylwetką oraz bogatym wyposażeniem. Dostępne są różne warianty kabiny, które zapewniają wysoki komfort pracy kierowcy. W zależności od potrzeb, pojazd może być wyposażony w różne rodzaje silników, skrzynie biegów oraz osie napędowe.
Iveco Stralis jest również przyjazny dla środowiska, spełniając normy emisji spalin Euro 5 i Euro 6. W zależności od wersji, pojazd może być wyposażony w różne systemy wspomagające jazdę, takie jak systemy kontroli trakcji, tempomat czy asystenta pasa ruchu.
Iveco Stralis zdobył wiele nagród i wyróżnień w branży transportowej, m.in. tytuł „International Truck of the Year” w 2003 roku oraz w 2013 roku.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

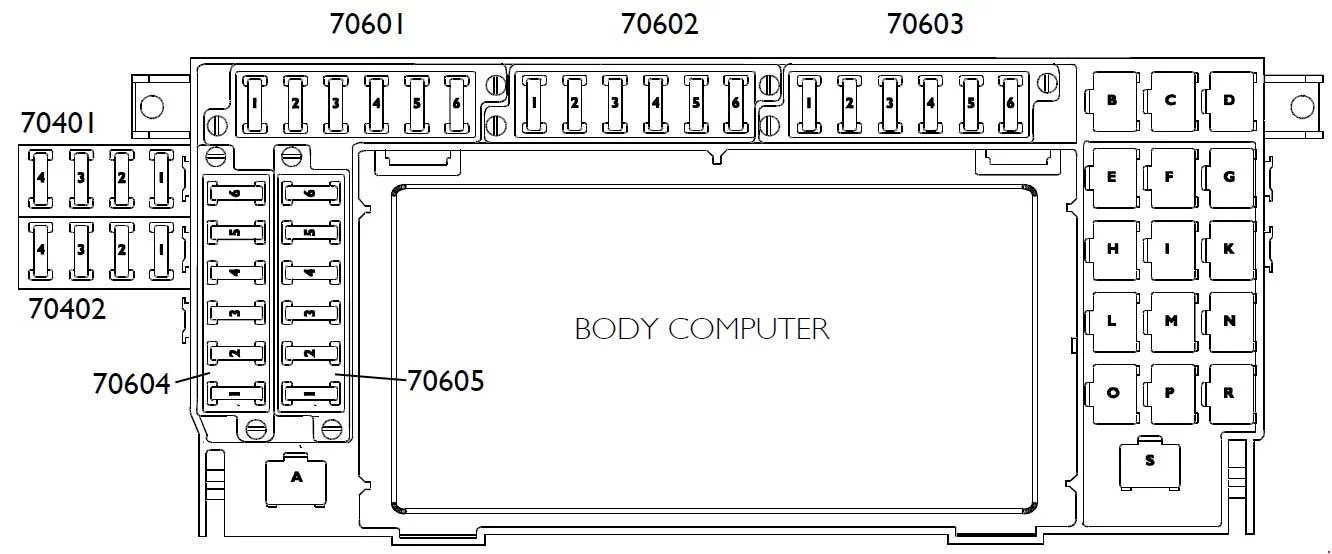

| Uchwyt bezpiecznika w kolorze czarnym (70601) | ||
| Numer | Opis | Ampery [A] |
| 1 | Zacisk 15 do klimatyzacji/ogrzewanego filtra rudy | 5 |
| 2 | Podgrzewacz żywności + Lodówka / 1C / BM (OPT) /Złącze diagnostyczne | 10 |
| 3 | Obrotomierz / 1C / BM / złącze diagnostyczne | 3 |
| 4 | SWI | 3 |
| 5 | Zapalniczka/24V/12V reduktor napięcia/przedwzmacniacz | 20 |
| 6 | Przewrócona kabina / Ustawienie reflektorów / Opór osuszacza / Obecność wody w filtrze paliwa / Elektrozawór odcinający | 5 |
| Uchwyt bezpiecznika koloru czerwonego (70602) | ||
| 1 | Eurotronic | 10 |
| 2 | Eurotronic | 10 |
| 3 | Wewnętrzne oświetlenie VDI / Oświetlenie przedziału narzędziowego (AT) | 5 |
| 4 | EBS/ABS | 5 |
| 5 | ABS | 5 |
| 5 | EBS | 15 |
| 6 | EBS/ABS | 15 |
| Uchwyt bezpiecznika w kolorze naturalnym (70603) | ||
| 1 | Moduł drzwi operatora (opcja) | 20 |
| 2 | Moduł drzwi operatora (opcja) | 20 |
| 3 | Obrotomierz / układ scalony / immobilizer | 15 |
| 4 | EDC | 20 |
| 5 | Komputer nadwozia | 25 |
| 6 | Komputer nadwozia | 25 |
| Uchwyt bezpiecznika w kolorze czarnym (70604) | ||
| 1 | Układ kondycjonujący | 15 |
| 2 | Układ kondycjonujący | 15 |
| 3 | Układ kondycjonujący | 5 |
| 4 | Ogrzewanie dodatkowe | 15 |
| 5 | Ogrzewanie dodatkowe | 5 |
| 6 | CM (moduł kabinowy) / Opt / Ogrzewanie lusterek | 20 |
| Uchwyt bezpiecznika w kolorze naturalnym (70605) | ||
| 1 | EDC | 10 |
| 2 | Poziomowanie pojazdu | 5 |
| 3 | Regulacja poziomu ramy | 7,5 |
| 4 | Retarder z CAN | 10 |
| 5 | Retarder z CAN | 10 |
| 6 | Podgrzewane siedzenie / centralne smarowanie | 7,5 |
| Uchwyt bezpiecznika w kolorze czarnym (70401) | ||
| 1 | Ekwipunek | 3 |
| 2 | Ekwipunek | 5 |
| 3 | Ekwipunek | 7,5 |
| 4 | Oświetlenie wewnętrzne 12V | 5 |
| Uchwyt bezpiecznika w kolorze czarnym (70402) | ||
| 1 | Ogrzewana przednia szyba | 30 |
| 2 | Ogrzewana przednia szyba | 30 |
| 3 | Podgrzewany filtr wstępny | 20 |
| 4 | – | – |
| Przekaźniki | ||
| A | – | |
| В | – | |
| C | EuroTronic PTO 1 (25898) | |
| D | Ręczny zdalny włącznik klimatyzatora (25545) | |
| E | Zdalny przełącznik podgrzewacza wody (25325) | |
| F | EuroTronic PTO 2 (NA2) (25897) | |
| G | Ręczny zdalny włącznik klimatyzatora (25544) | |
| H | – | |
| I | Ręczny zdalny włącznik klimatyzatora (25874) | |
| K | Ręczny zdalny włącznik klimatyzatora (25310) | |
| L | – | |
| M | Ręczny zdalny włącznik klimatyzatora (25322) | |
| N | Ręczny zdalny włącznik klimatyzatora (25332) | |
| О | – | |
| P | Ręczny zdalny włącznik klimatyzatora (25327) | |
| R | Ręczny zdalny włącznik klimatyzatora (25332) | |
| S | – | |
Zdalne przełączniki
Umieszczony za BODY COMPUTER.
| Numer |
Opis (Kod komponentu) |
| GA | Zdalny włącznik filtra wstępnego nagrzewnicy (25825) |
| GB | 50A (zacisk 15) przełącznik zdalny (25213) |
| GC | 50 40A przełącznik zdalny uruchamiania (25200) |
| GD | Główny zdalny przełącznik EDC (przekaźnik główny) (25924) |
| GE | Ogrzewanie przedniej szyby (25818/A) |
| GF | Ogrzewanie przedniej szyby (25818/B) |

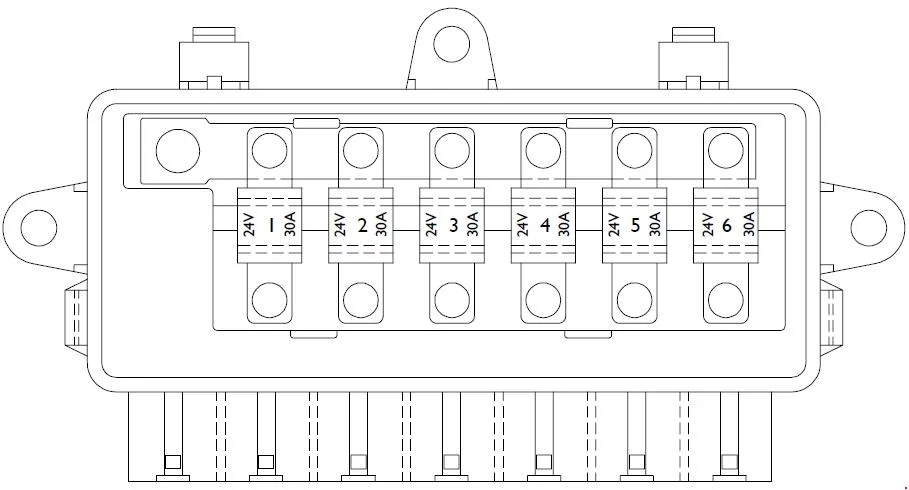

Bezpieczniki dodatkowe
| Numer | Opis | Ampery [A] |
| 1 | RFC (zasilanie prawego tylnego światła) | 30 |
| 2 | RFC (zasilanie lewego tylnego światła) | 30 |
| 3 | FFC (zasilanie prawego przedniego światła) | 30 |
| 4 | FFC (zasilanie lewego przedniego światła) | 30 |
| 5 | WOM ABS/EBS | 30 |
| 6 | – | – |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
