W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti M35, M45 z lat: 2006, 2007, 2008, 2009, 2010.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

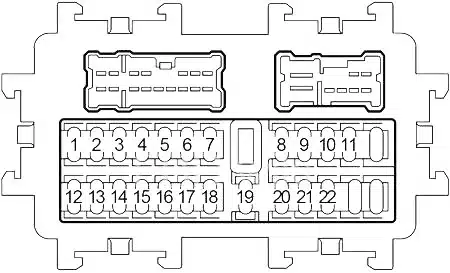

Schemat skrzynki bezpieczników w przedziale pasażerskim

Blok bezpieczników znajduje się w dolnej części po stronie kierowcy za panelem nożnym.

Infiniti M35, M45 (2006-2010) - schematy bezpieczników i przekaźników

Infiniti M35, M45 (2006-2010) - schematy bezpieczników i przekaźników



Infiniti M35, M45 (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Moduł sterowania nadwozia (BCM), moduł sterowania silnikiem (ECM), wtryskiwacze paliwa, okno zasilania, system zamka drzwi, kierunkowskazy i lampy ostrzegawcze, lampy wewnętrzne, szyberdach
2  –
3  –
4  –
5 15 Gniazdo zasilania (konsola podłogowa wewnątrz), gniazdo zasilania (tylna konsola podłogowa)
6 10 Przełącznik wielofunkcyjny, ujednolicony miernik i wzmacniacz klimatyzacji, tylny przełącznik sterowania, jednostka sterująca AV, tuner radia satelitarnego, adapter Tel, przedni wyświetlacz, zmieniarka CD, adapter do iPoda, jednostka sterująca kamery, wzmacniacz BOSE, odtwarzacz DVD, wideo Dystrybucja, tylny wyświetlacz, moduł sterowania nadwoziem (BCM), inteligentna jednostka kluczowa, licznik kombinowany, oświetlenie wnętrza pokoju
7 15 Gniazdo zapalniczki
8 10 Podgrzewane lusterko
9  –
10 15 Silnik dmuchawy
11 15 Silnik dmuchawy
12 10 Przełącznik hamulca inteligentnego tempomatu (ICC), przełącznik ostrzegania przed niezamierzoną zmianą pasa ruchu (LDW), kamera z kamerą pasa ruchu, brzęczyk ostrzegający przed niezamierzoną zmianą pasa ruchu, ujednolicony licznik i wzmacniacz klimatyzacji, złącze łącza danych, przekaźnik blokady zmiany biegów, sprężarka klimatyzacji, jednostka sterująca AV , Moduł adaptera Tel, Inteligentny moduł kluczyka, Przełącznik hamulca automatycznego urządzenia kontroli prędkości (ASCD), Przekaźnik wentylatora chłodzącego, Zespół tylnej osłony przeciwsłonecznej, Przekaźnik anulowania osłony przeciwsłonecznej z tyłu, Automatyczne wewnętrzne lusterko zapobiegające oślepianiu, Przekaźnik odmgławiacza tylnej szyby, Adaptacyjny system oświetlenia przedniego (AFS) Przełącznik, jednostka sterująca AFS, silniki celu, jednostka sterująca ostrzegania o niskim ciśnieniu w oponach, przedni przekaźnik wycieraczek
13 10 Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów
14 10 Licznik kombinowany, przekaźnik lampy zapasowej, jednostka sterująca AV, jednostka sterująca kamery
15 10 Jednostka sterująca pasami bezpieczeństwa przed zderzeniem
16  –
17 15 Wzmacniacz BOSE
18 15 Wzmacniacz BOSE
19 10 Zunifikowany miernik i wzmacniacz klimatyzacji, złącze łącza danych, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, uniwersalny nadajnik-odbiornik Homelink, kompas, czujnik deszczu
20 10 Przełącznik świateł stopu, inteligentny tempomat (ICC) przekaźnik zatrzymania hamulca, inteligentny moduł kluczyka
21 10 Miernik kombinowany, moduł sterowania nadwoziem (BCM), okno zasilania, system zamka drzwi, jednostka sterująca automatycznego pozycjonera napędu, fotel elektryczny, kierunkowskazy i lampy ostrzegawcze, wewnętrzne lampy pokojowe, szyberdach
22 10 Gniazdo klucza, wyłącznik zapłonu przyciskowy, inteligentny moduł klucza, inteligentny dźwiękowy dźwięk ostrzegawczy kluczyka, moduł dystrybucji zasilania (PDU),
Przekaźnik
R1 Dmuchacz
R2 Akcesorium
Zobacz także:  Infiniti QX56 (2004-2010) - schematy bezpieczników i przekaźników

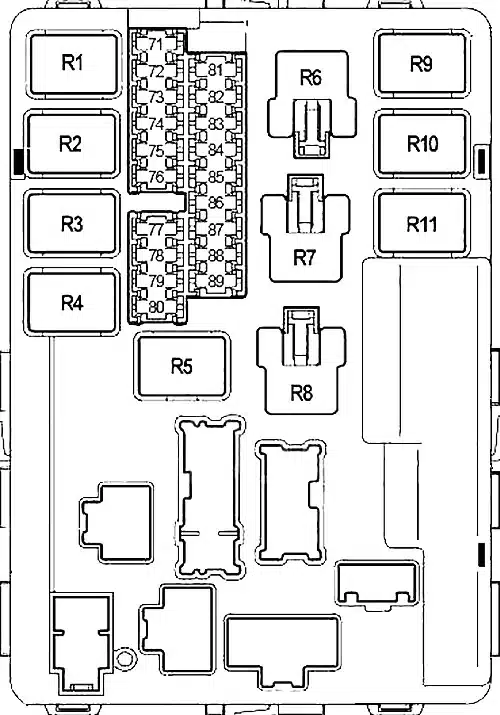

Skrzynka bezpieczników komory silnika 1

W pobliżu akumulatora.

Infiniti M35, M45 (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
71 15 Procesor IPDM, przekaźnik lampy tylnej (przednie/tylne lampy zespolone, lampy tablicy rejestracyjnej, oświetlenie, przełączniki oświetlenia, tylna osłona przeciwsłoneczna)
72 10 Prawy reflektor (światła drogowe)
73 30 Przekaźniki wycieraczek przednich
74 10 Lewy reflektor (światła drogowe)
75 20 Przekaźnik odmgławiacza tylnej szyby
76 15 Prawy reflektor (światła mijania)
77 20 Przekaźnik modułu sterującego silnika (ECM) (moduł sterujący silnika, cewki zapłonowe, skraplacz, zawór elektromagnetyczny sterujący rozrządem zaworu dolotowego, zwalniacz magnetyczny sterujący rozrządem zaworu wydechowego (VQ35HR), czujnik masowego przepływu powietrza, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, odpowietrznik pochłaniacza EVAP Zawór sterujący, czujnik położenia sterowania rozrządem zaworu dolotowego (VK45DE), czujnik położenia wału korbowego (VK45DE), czujnik położenia wałka rozrządu (VK45DE), czujnik położenia sterowania rozrządem zaworu dolotowego (VK45DE), elektromagnetyczny zawór sterujący VIAS (VK45DE))
78 15 Procesor IPDM
79 10 Przekaźnik klimatyzatora
80 20 Przekaźnik odmgławiacza tylnej szyby
81 15 Przekaźnik pompy paliwa
82 10 Zintegrowana jednostka inteligentnego tempomatu (ICC), czujnik kąta skrętu, jednostka sterująca ABS/VDC/TCS, czujnik odchylenia/bocznego G, jednostka sterująca wspomagania kierownicy, jednostka sterująca aktywnego kierowania tylnego (RAS), kontrola napędu na wszystkie koła (AWD) Jednostka
83 10 Moduł sterowania skrzyni biegów (TCM), przełącznik trybu śniegu
84 10 Silnik wycieraczki przedniej, pompa spryskiwacza przedniego
85 15 Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu,
86 15 Lewy reflektor (światła mijania)
87 15 Przekaźnik silnika sterującego przepustnicą
88 15 Przekaźnik przednich świateł przeciwmgielnych
89  –
Przekaźnik
R1 Moduł sterujący silnika
R2 Reflektor wysoki
R3 Reflektor niski
R4 Rozrusznik
R5 Zapłon
R6  –
R7  –
R8 Podgrzewane siedzenie
R9 Silnik sterujący przepustnicą
R10 Pompa paliwowa
R11 Przednia lampa przeciwmgielna
Zobacz także:  Infiniti QX4 (1996-2003) - schematy bezpieczników i przekaźników

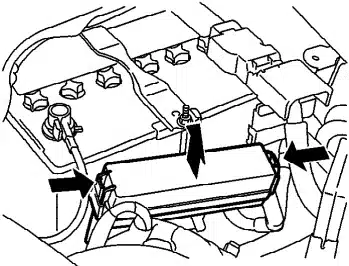

Skrzynka bezpieczników komory silnika 2

W pobliżu akumulatora.

Infiniti M35, M45 (2006-2010) - schematy bezpieczników i przekaźników

Infiniti M35, M45 (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
31 20 Przekaźnik silnika tylnego aktywnego kierowania (RAS)
32 10 Przekaźnik światła dziennego
33 10 Jednostka sterująca napędu na wszystkie koła (AWD)
34 10 Moduł sterowania skrzynią biegów (TCM)
35 15 Przekaźnik klaksonowy
36 10 Alternator
37 15 Przełącznik wielofunkcyjny, jednostka sterująca AV, tuner radia satelitarnego, adapter Tel, przedni wyświetlacz, zmieniarka CD, adapter iPod, jednostka sterująca kamerą, odtwarzacz DVD, dystrybucja wideo, tylny wyświetlacz, wskaźnik bezpieczeństwa
38 15 Podgrzewany przekaźnik siedzeń
F 50 Moduł sterowania nadwozia (BCM), okno zasilania, system zamka drzwi, fotel elektryczny, kierunkowskazy i lampy ostrzegawcze, lampy wewnętrzne, szyberdach, jednostka sterująca automatycznego pozycjonowania napędu
G 30 Jednostka sterująca pasami bezpieczeństwa przed zderzeniem
H 30 Zapłon, jednostka dystrybucji zasilania (PDU)
I 50 Przekaźnik wentylatora chłodzącego
J 50 Jednostka sterująca ABS/VDC/TCS
K 30 Jednostka sterująca ABS/VDC/TCS
L  –
M 40 Rozrusznik, jednostka dystrybucji zasilania (PDU)
Przekaźnik
R1 Klakson
R2 Lampa zapasowa
Zobacz także:  Infiniti QX56, QX80 (2010-2017) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników 3

Infiniti M35, M45 (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
41 15 Przekaźnik fotela z klimatyzacją (po stronie pasażera)
42 15 Przekaźnik fotela sterowany klimatyzacją (po stronie kierowcy)
43  –
44  –
Przekaźnik
R1 Fotel z klimatyzacją
R2 Inteligentny tempomat (ICC) Trzymanie hamulca

Topliwy blok łącza

Infiniti M35, M45 (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 140 Alternator (VK45DE lub AWD), Bezpieczniki: „B”, „C”
B 100 Bezpiecznik: „31”, „32”, „33”, „34”, „35”, „36”, „37”, „38”, „F”, „G”, „H”, „I”, „J”, „K”, „M”
C 80 Wysoki przekaźnik reflektorów (bezpieczniki: „72”, „74”), niski przekaźnik reflektorów (bezpieczniki: „76”, „86”), Bezpieczniki: „71”, „73”, „75”, „87”, „88 ”
D 60 Przekaźnik akcesoriów (Bezpieczniki: „5”, „6”, „7”), Przekaźnik dmuchawy (Bezpieczniki: „10”, „11”), Bezpieczniki: „17”, „18”, „19”, „20”, „21”, „22”, „41”, „42”
E 80 Przekaźnik zapłonu (przekaźnik klimatyzacji, przekaźnik wycieraczek przedni, przekaźnik górny wycieraczek przednich, Bezpiecznik: „81”, „82”, „83”, „84”, „85”), Bezpiecznik: „77”, „78”, „ 79”, „80”
