W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti M45 z lat: 2003, 2004.



Sprawdzanie oraz wymiana bezpieczników

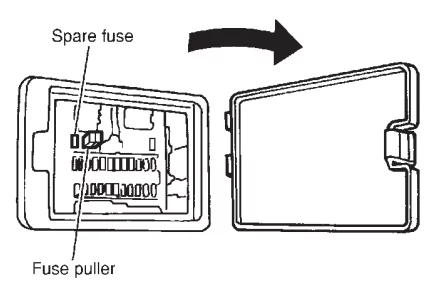

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Infiniti M45 (2003-2004) - schematy bezpieczników i przekaźników

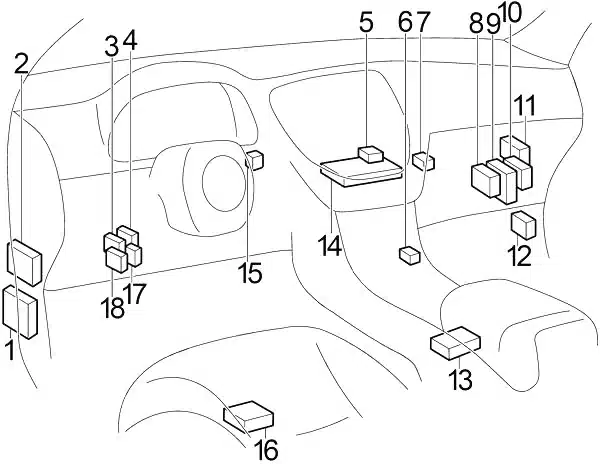

  1. Moduł sterowania nadwozia (BCM)
  2. Skrzynka bezpieczników №1
  3. Immobilizer systemu przeciwkradzieżowego Nissana (NATS)
  4. Jednostka sterująca oszczędzaniem baterii reflektorów
  5. Jednostka sterująca ostrzeganiem o niskim ciśnieniu w oponach
  6. Połączona jednostka błyskowa
  7. Jednostka sterująca wspomaganiem kierownicy
  8. Automatyczny wzmacniacz klimatyzacji
  9. Moduł sterujący silnika (ECM)
  10. Moduł sterowania skrzynią biegów (TCM)
  11. Jednostka sterująca VDC/TCS/ABS
  12. Skrzynka bezpieczników №2
  13. Jednostka czujnika diagnostyki poduszki powietrznej
  14. Jednostka sterująca AV
  15. Jednostka sterująca blokady kierownicy
  16. Jednostka sterująca fotelem kierowcy
  17. Jednostka sterująca blokadą zmiany biegów
  18. Jednostka sterująca automatycznej kontroli prędkości (ASCD)



Dwie bloki bezpieczników znajdują się w dolnej części za panelem nożnym po stronie kierowcy i pasażera.

Infiniti M45 (2003-2004) - schematy bezpieczników i przekaźników

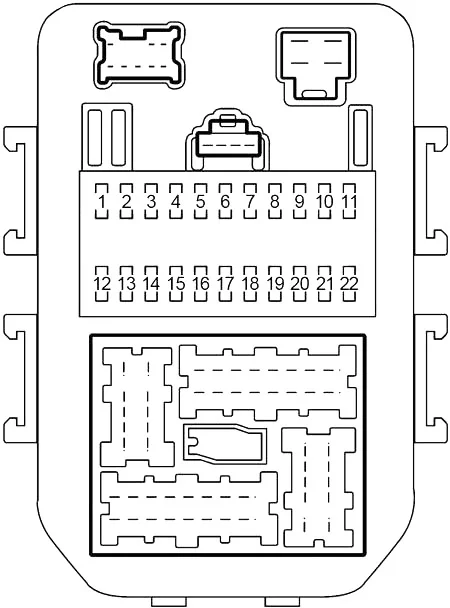

Skrzynka bezpieczników przedziału pasażerskiego nr 1

Infiniti M45 (2003-2004) - schematy bezpieczników i przekaźników

Infiniti M45 (2003-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Moduł kontroli nadwozia (BCM), gong ostrzegawczy inteligentnego tempomatu (ICC), czujnik ICC, jednostka ICC, przekaźnik zatrzymania hamulca ICC, jednostka sterująca AV i Navi, NATS IMMU, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, uniwersalny nadajnik-odbiornik Homelink, oszczędzanie baterii reflektorów Jednostka sterująca, przekaźnik odmgławiacza tylnej szyby, dwufunkcyjna jednostka sterująca tłumikiem, lusterko zewnętrzne, przekaźnik fotela z klimatyzacją, jednostka sterująca fotelem z klimatyzacją (po stronie kierowcy /pasażera)
2 10 Automatyczny wzmacniacz klimatyzacji, zawór elektromagnetyczny ECV (sprężarka klimatyzacji)
3 10 Moduł sterowania nadwozia (BCM), przekaźnik otwierania pokrywy bagażnika
4 10 Przełącznik zdalnego sterowania lusterek zewnętrznych, słuchawka, przekaźnik odmgławiacza lusterek zewnętrznych
5 10 Połączona jednostka błyskowa
6 10 Złącze łącza danych, licznik kombinowany, automatyczny wzmacniacz klimatyzacji, słuchawka, jednostka sterująca ostrzeganiem o niskim ciśnieniu w oponach, lampka kontrolna bezpieczeństwa, moduł kontroli nadwozia (BCM), NATS IMMU, jednostka sterująca blokady kierownicy, sygnał ostrzegawczy, jednostka sterująca oszczędzania baterii reflektorów, Zegar
7 10 Jednostka sterująca VDC/TCS/ABS, jednostka sterująca wspomagania kierownicy
8 10 Sterownik lusterek bocznych kierowcy/pasażera, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, uniwersalny nadajnik-odbiornik Homelink, oświetlenie otworu kluczyka zapłonu, lampy mapowe, lampa konsoli, tylne lampy osobiste, przednie lampy krokowe, tylne lampy krokowe, lampy lusterek kosmetycznych, lampa do bagażnika, Przełącznik pamięci siedzenia
9 10 Licznik kombinowany, przekaźnik lampy zapasowej, alternator
10 20 Przekaźnik odmgławiacza tylnej szyby, przekaźnik odmgławiacza lusterka drzwiowego
11 20 Przekaźnik odmgławiacza tylnej szyby, przekaźnik odmgławiacza lusterka drzwiowego
12 10 Jednostka sterująca automatycznej kontroli prędkości (ASCD), przełącznik hamulca ASCD, jednostka sterująca blokady zmiany biegów
13 15 Wtryskiwacze paliwa, moduł sterujący silnika (ECM), przekaźnik pompy paliwa
14 10 Układ rozruchowy, moduł sterujący silnika (ECM), moduł sterujący nadwozia (BCM), jednostka sterująca światłami dziennymi
15 10 Jednostka sterująca zamknięciem bagażnika, siłownik otwierania pokrywy bagażnika, siłownik otwierania pokrywy paliwa
16 10 Podgrzewane czujniki tlenu
17 15 Przełącznik świateł stopu, inteligentny tempomat (ICC) przekaźnik zatrzymania hamulca, urządzenie A/T, jednostka sterująca VDC/TCS/ABS
18 10 Podgrzewane czujniki tlenu
19 10  –
20 10 Jednostka czujnika diagnostyki poduszki powietrznej
21 10 Jednostka audio, wzmacniacz głośnikowy BOSE, automatyczna zmieniarka CD, odbiornik radia satelitarnego, jednostka sterująca AV i Navi, wyświetlacz, przełącznik wielofunkcyjny, moduł sterowania aktywowany głosem, jednostka sterująca ostrzegająca o niskim ciśnieniu w oponach, automatyczny wzmacniacz klimatyzacji, przekaźnik silnika dmuchawy, sterowanie nadwoziem Moduł (BCM), Miernik kombinowany
22 15 Połączona jednostka błyskowa
Przekaźnik
R1 Akcesorium
Zobacz także:  Infiniti Q45 (1990-1996) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim nr 2

Infiniti M45 (2003-2004) - schematy bezpieczników i przekaźników

Infiniti M45 (2003-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
31 15 Silnik dmuchawy
32 10 Stacyjka i elektromagnes blokady kluczyka, przekaźnik modułu sterującego silnika (ECM) (czujnik pozycji sterowania rozrządem zaworu dolotowego, czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, czujnik położenia wałka rozrządu), moduł sterujący skrzyni biegów (TCM), przekaźnik A/T PV IGN, IMMU . NATS
33 15 Silnik dmuchawy
34 20 Przekaźnik wycieraczek przednich, silnik wycieraczek przednich, silnik spryskiwaczy przednich
35 10 Moduł sterowania skrzyni biegów (TCM), przekaźnik A/T PV IGN
36 15 Przekaźnik pompy paliwa
37 10 Słuchawka
38  –
Przekaźnik
R1 Dmuchacz
R2 Moduł sterujący silnika (ECM)
R3 Pompa paliwowa
Zobacz także:  Infiniti G20 (1998-2002) - schematy bezpieczników i przekaźników

Komora silnika

Infiniti M45 (2003-2004) - schematy bezpieczników i przekaźników

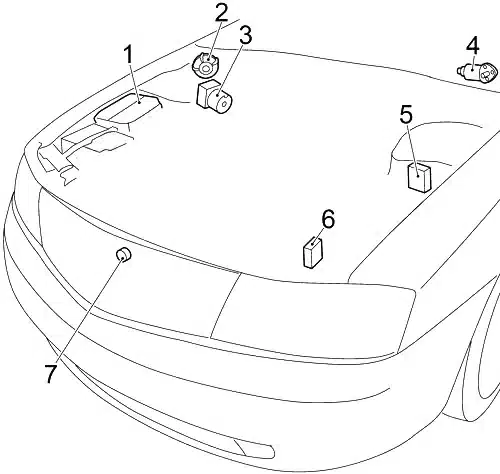

  1. Skrzynka bezpiecznikowa
  2. Pompa automatycznego urządzenia sterującego prędkością (ASCD)
  3. Siłownik VDC
  4. Silnik wycieraczki przedniej
  5. Skrzynka przekaźników VDC
  6. Jednostka sterująca światłem dziennym
  7. Przełącznik kaptura

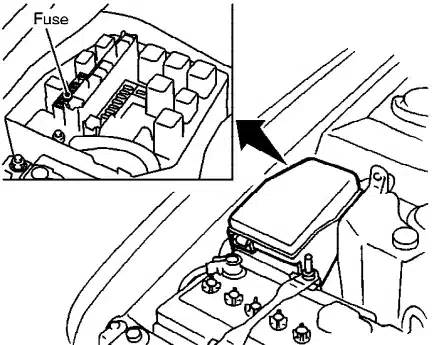

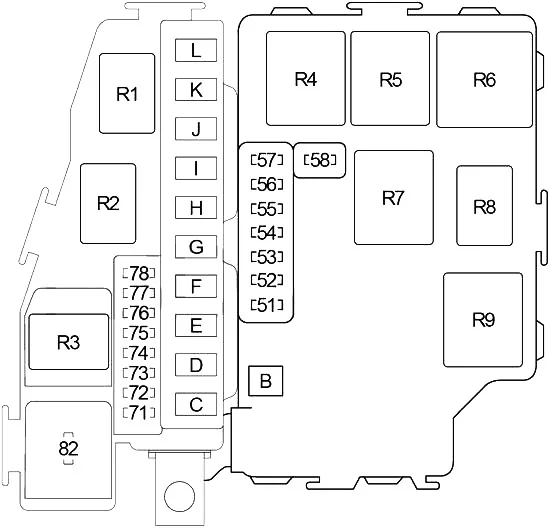

Schemat skrzynki bezpieczników w komorze silnika

W pobliżu akumulatora.

Infiniti M45 (2003-2004) - schematy bezpieczników i przekaźników

Infiniti M45 (2003-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
51 10 Przekaźnik klimatyzatora
52 15 Audio, odbiornik radia satelitarnego, automatyczna zmieniarka CD, jednostka sterująca AV i Navi, wyświetlacz, aktywowany głosem moduł sterowania
53 20 Przekaźnik modułu sterującego silnika (ECM) (cewki zapłonowe, skraplacz, elektromagnetyczny zawór sterujący rozrządu zaworu dolotowego)
54 15 Przekaźnik lamp tylnych (przednie/tylne lampy zespolone, przednia/tylna lampa obrysowa boczna, lampy rejestracyjne, lampa schowka, przełącznik sterowania oświetleniem, oświetlenie: zapalniczka, przełącznik wielofunkcyjny, wyłącznik VDC, wyłącznik awaryjny, moduł audio, automatyczna zmieniarka CD, Urządzenie A/T, zegar, przełącznik celowania reflektorów, jednostka sterująca AV i Navi, przełącznik fotela z klimatyzacją, przełącznik poziomu fotela z regulacją temperatury, popielniczki), silnik regulacji reflektorów LH/RH, jednostka sterująca oszczędzania baterii reflektorów
55 20 Prawy reflektor (światła mijania), przekaźnik reflektorów nr 1
56 15 Przekaźnik klaksonowy, alternator
57 20 Lewy reflektor (światła mijania), przekaźnik reflektorów nr 1
58 10 Złącze łącza danych, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, zawór sterujący odpowietrzania pochłaniacza EVAP, zawór obejściowy zaworu odcinania podciśnienia, zawór elektromagnetyczny sterowania układem zmiennego powietrza dolotowego (VIAS)
71 15 Przekaźnik fotela sterowany klimatyzacją
72 15 Przekaźnik fotela sterowany klimatyzacją
73 15 Reflektor (światła drogowe), przekaźnik reflektorów nr 2, miernik kombinowany, jednostka sterująca światłami dziennymi
74 15 Przekaźnik silnika sterującego przepustnicą
75 20 Wzmacniacz głośnikowy BOSE
76 15 Przedni przekaźnik lampy przeciwmgielnej
77 10 Jednostka inteligentnego tempomatu (ICC)
78 10 Przekaźnik klaksonu bezpieczeństwa
82 10 Jednostka sterująca światłem dziennym
B 50 Przekaźnik zapłonu (Bezpieczniki: „1”, „2”, „5”, „7”, „9”, „34”, „35”, „36”, „37”, „82”)
C 50 Przekaźnik akcesoriów (Bezpiecznik: „4”; Bezpiecznik nr 3 – Zapalniczka, przednie gniazdo zasilania), Bezpiecznik: „3”, „6”, „8”, „10”, „11”, „15”, „ 17”, „22”
D  –
E  –
F 30 VDC/TCS/ABS (przekaźnik zaworu elektromagnetycznego)
G 50 Stacyjka
H 40 Wyłącznik obwodu nr 1 (okno zasilania, zamek drzwi, moduł sterowania drzwiami kierowcy, moduł sterowania tylnymi drzwiami po lewej stronie, moduł sterowania nadwozia (BCM), silnik szyberdachu), wyłącznik nr 2 (okno zasilania, zamek drzwi, moduł sterowania drzwiami pasażera , Jednostka sterująca tylnymi drzwiami prawymi, Jednostka sterująca siedzenia kierowcy)
I  –
J  –
K 50 VDC/TCS/ABS (przekaźnik silnika)
L 50 Przekaźnik dmuchawy (Bezpieczniki: „31”, „33”), Bezpiecznik: „32”
Przekaźnik
R1 Przednia wycieraczka
R2 Silnik sterujący przepustnicą
R3 Reflektor (nr 2)
R4 Reflektor (nr 1)
R5 Pozycja parkowania/neutralna
R6 Klimatyzator
R7 Lampa tylna
R8 Klakson
R9 Zapłon
