W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti QX4 z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

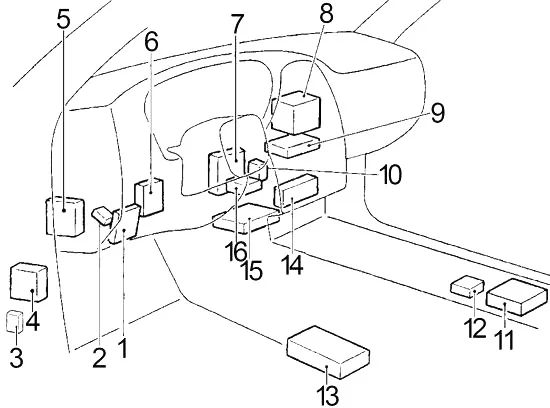

Przedział pasażerski

Infiniti QX4 (1996-2003) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Połączona jednostka błyskowa
  3. 1997-1998: Przekaźnik wzmacniacza audio (tylko BOSE)
    1998-2001: Jednostka sterująca oszczędzaniem baterii w reflektorach
  4. Jednostka sterująca automatycznej kontroli prędkości (ASCD)
  5. Moduł sterowania skrzynią biegów (TCM)
  6. Inteligentna jednostka kontroli wejścia
  7. Moduł sterujący silnika (ECM)
  8. 2001-2003: Wyświetlacz i jednostka sterująca Navi
  9. 1999-2003: Automatyczny wzmacniacz klimatyzacji (bez Navi (2001-2002))
  10. 1999-2003: Immobilizer Nissan Anti-Theft System (NATS)
  11. Jednostka czujnika diagnostyki poduszki powietrznej
  12. Czujnik „G
  13. 2001-2003: Jednostka sterująca siedzeniem (z pamięcią)
  14. 2001-2003: automatyczny wzmacniacz klimatyzacji (z Navi)
  15. 1996-1998: ABS Control Unit
    1999-2003: Transfer Control Unit (4×4)
  16. 2001-2003: Przełącznik sterowania odbiornikiem kierownicy

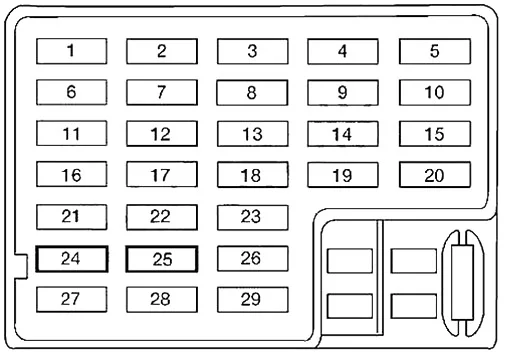

Schemat skrzynki bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się za osłoną na desce rozdzielczej.

Infiniti QX4 (1996-2003) - schematy bezpieczników i przekaźników



Infiniti QX4 (1996-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Silnik dmuchawy
2 15 Silnik dmuchawy
3 20 Jednostka kontroli transferu (4×4)
4 15 Jednostka audio, przekaźnik wzmacniacza audio, wzmacniacz tylnych głośników, skrzynka Aux, wyświetlacz i jednostka sterująca Navi
5 10 Siłownik i przełącznik otwierania włazu szklanego, siłownik i przełącznik otwierania pokrywy paliwa
6 7,5 Klimatyzator samochodowy
7 7,5 1998-2003: ABS
10 1997: Miernik kombinowany
8 10 Licznik kombinowany
9 10 Licznik kombinowany, kompas i termometr, przełącznik zdalnego sterowania lusterek zewnętrznych
10 10 Inteligentna jednostka kontroli wejścia, reflektor (ksenon), światła do jazdy dziennej, jednostka audio, skrzynka pomocnicza, przełącznik sterowania odbiornikiem na kierownicy, antena mocy, system ostrzegania przed kradzieżą, wyświetlacz i jednostka sterująca nawigacji
11 7,5 1998-2003:  Inteligentna jednostka sterująca wejściem, reflektor (ksenon), jednostka sterująca do jazdy dziennej, lampy wewnętrzne, lampy punktowe, lampy lusterek kosmetycznych, lampa bagażowa, dzwonek ostrzegawczy, przekaźnik odmgławiacza tylnej szyby, automatyczny pozycjoner jazdy, automatyczne urządzenie kontroli prędkości ( ASCD) Przełącznik hamulca, przekaźnik pozycji postojowej/neutralnej, jednostka sterująca ASCD, jednostka inteligentnego tempomatu (ICC), sygnał ostrzegawczy ICC, czujnik ICC, przekaźnik zatrzymania hamulca ICC, system zdalnego otwierania pojazdu bez kluczyka, system ostrzegania przed kradzieżą, wyświetlacz i jednostka sterująca nawigacji
7,5 1997: Wyłącznik awaryjny, kombinowana jednostka błyskowa
12 7,5 1998-2003: Przełącznik zagrożeń, kombinowana jednostka błyskowa
7,5 1997: System automatycznej blokady zmiany biegów, klimatyzacja, system rozruchowy, jednostka sterująca do jazdy dziennej, sygnał ostrzegawczy, przekaźnik odmgławiacza tylnej szyby, przełącznik hamulca automatycznego urządzenia kontroli prędkości (ASCD), jednostka sterująca ASCD, okno zasilania, szyberdach, system ostrzegania przed kradzieżą
13 15 1998-2003: Zapalniczka
14 10 1998-2003: Przełącznik świateł stopu, jednostka sterująca automatycznego urządzenia kontroli prędkości (ASCD), inteligentny przekaźnik zatrzymania hamulca (ICC), ABS
15 1997: Wyłącznik awaryjny, kombinowana jednostka błyskowa
15 7,5 1997-1998: Lampy wewnętrzne, lampy punktowe, lampy lusterek kosmetycznych, lampy do bagażnika, moduł sterowania skrzynią biegów (TCM), uniwersalny nadajnik-odbiornik Homelink, system zdalnego sterowania
16 10 Inteligentny tempomat (ICC), moduł sterujący skrzyni biegów (TCM), przekaźnik i przełącznik położenia postojowego/neutralnego, przełącznik położenia przepustnicy, moduł sterujący silnika (ECM), immobilizer Nissana z systemem przeciwkradzieżowym (NATS), system sterowania powietrzem o zmiennej indukcji (VIAS) ), zawór sterujący odpowietrzania kanistra EVAP, zawór elektromagnetyczny sterujący rozrządem zaworu wlotowego, zawór elektromagnetyczny sterujący objętością przedmuchu pochłaniacza EVAP, zawór elektromagnetyczny sterujący zaworem wirowym, zawór obejściowy zaworu odcinającego podciśnienie, złącze łącza danych, jednostka sterująca transferem, jednostka sterująca oszczędzania baterii reflektorów
17 15 Przekaźnik pompy paliwa
18 10 1998-2003: Przełącznik i przekaźnik położenia postojowego/neutralnego (lampy rezerwowe, miernik kombinowany, wyświetlacz i jednostka sterująca nawigacją), jednostka sterująca transferem
10 1997: Podgrzewane siedzenie
19 20 Silnik przedniej wycieraczki, silnik przedniej spryskiwacza, przełącznik wycieraczki przedniej, moduł inteligentnego tempomatu (ICC)
20 15 1998-2003: Przełącznik zagrożeń, kombinowana jednostka błyskowa
10 1997: Przełącznik świateł stopu, jednostka sterująca automatycznego urządzenia kontroli prędkości (ASCD), ABS
21 10 2001-2003: Wtryskiwacze
10 1999-2000: Odmgławiacz lusterek zewnętrznych
10 1997: Moduł sterowania skrzyni biegów (TCM), zawór elektromagnetyczny EGRC, EGR, zawór sterowania powietrzem biegu jałowego-zawór sterowania powietrzem pomocniczym (IACV-AAC), złącze łącza danych
22 10 Jednostka czujnika diagnostyki poduszki powietrznej
23  –
24 7,5 Inteligentna jednostka kontroli wejścia, reflektor (ksenon), światła do jazdy dziennej, przełącznik kluczykowy, lampy wewnętrzne, lampy punktowe, lampy lusterek próżnych, lampa bagażowa, gong ostrzegawczy, zegar, antena zasilająca, automatyczny pozycjoner jazdy, przełącznik pamięci siedzeń, zdalny dostęp bezkluczykowy System, system ostrzegania przed kradzieżą, uniwersalny nadajnik-odbiornik Homelink, immobilizer Nissan Anti Theft System (NATS), przełącznik pozycji postojowej/neutralnej, złącze łącza danych
25 15 2001-2003: Podgrzewane czujniki tlenu
10 1997-2000: Podgrzewane czujniki tlenu
26 7,5 Sygnał startu, jednostka sterująca do jazdy dziennej, automatyczny pozycjoner napędu
27 10 1997: Lusterko zewnętrzne, kompas i termometr
28 15 2001-2003: Podgrzewane siedzenie (przód/tył)
10 1998-2000: Podgrzewane siedzenie
7,5 1997: ABS
29 10 Silnik tylnej wycieraczki, przełącznik tylnej wycieraczki, silnik tylnej spryskiwacza, przekaźnik gniazda zasilania

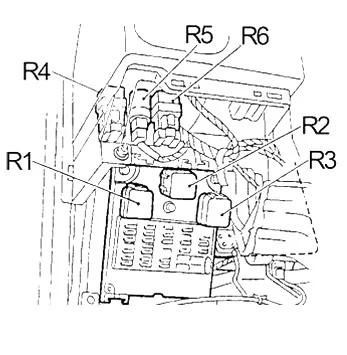

Przekaźnik
R1 Zapłon
R2 Dmuchacz
R3 Akcesorium
R4 1999-2003: Gniazdo zasilania
1996-1998: Wyłącznik (№2 – Gniazdo zasilania)
R5 Wyłącznik obwodu
R6 Zasilanie okna
Zobacz także:  Infiniti QX56 (2004-2010) - schematy bezpieczników i przekaźników

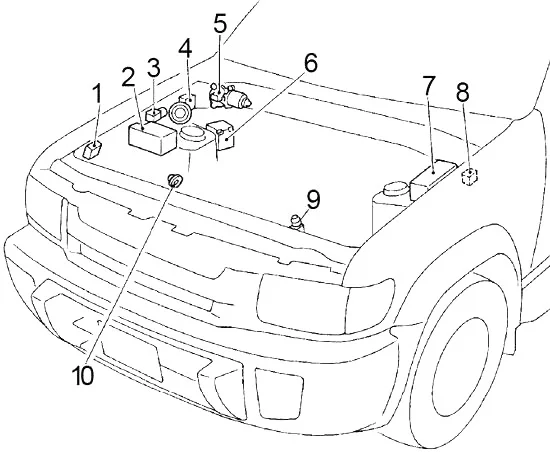

Komora silnika

Infiniti QX4 (1996-2003) - schematy bezpieczników i przekaźników

  1. Jednostka sterująca światłem dziennym
  2. Skrzynka bezpiecznikowa
  3. Pompa automatycznego urządzenia sterującego prędkością (ASCD)
  4. 1997-2000: Wzmacniacz przedniej wycieraczki
  5. Silnik wycieraczki przedniej
  6. 1999-2003: Siłownik ABS i jednostka elektryczna
    1997-1998: Siłownik ABS
  7. Skrzynka przekaźnikowa
  8. Przeniesienie przekaźnika silnika (4×4)
  9. Przełącznik kaptura
  10. 1997-2000: Sygnał ostrzegawczy przed kradzieżą

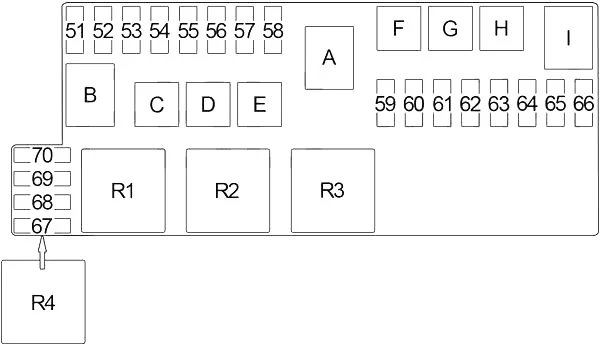

Schemat skrzynki bezpieczników w komorze silnika

W pobliżu akumulatora.

Zobacz także:  Infiniti Q45 (1990-1996) - schematy bezpieczników i przekaźników

Infiniti QX4 (1996-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
51 15 1997-2001: Przekaźnik gniazda zasilania (gniazdo zasilania)
52 7,5 Przekaźnik klaksonu, przełącznik klaksonu, klakson (wysoki dźwięk), przełącznik kierownicy, system ostrzegania przed kradzieżą
53 15 Przekaźnik przednich świateł przeciwmgielnych
54 10 Przekaźnik klaksonu, klakson (niski dźwięk), system ostrzegania przed kradzieżą, jednostka sterująca automatycznej kontroli prędkości (ASCD)
55 20 Jednostka kontroli transferu (4×4)
56 20 Przekaźnik odmgławiacza tylnej szyby
57 20 Przekaźnik odmgławiacza tylnej szyby
58 10 Przekaźnik odmgławiacza lusterek zewnętrznych
59 15 2001-2003: Prawy przekaźnik reflektorów (światła drogowe), inteligentna jednostka sterująca wejściem, światła do jazdy dziennej, przedni przekaźnik świateł przeciwmgielnych
15 1997-2000: Prawy reflektor, włącznik świateł, światła do jazdy dziennej, jednostka sterująca oszczędzaniem baterii reflektorów
60 15 2001-2003: Przekaźnik lewego reflektora (światła drogowe), wskaźnik świateł drogowych, inteligentna jednostka sterująca wejściem, światło do jazdy dziennej
15 1997-2000: Lewy reflektor, przełącznik świateł, wskaźnik świateł drogowych, światła do jazdy dziennej, jednostka sterująca oszczędzaniem baterii reflektorów
61 10 Przekaźnik lampy tylnej, inteligentna jednostka sterująca wjazdem, przełącznik oświetlenia, lampy postojowe, lampy tylne, lampy tablicy rejestracyjnej, ustawienie reflektorów, przełącznik sterowania oświetleniem, lampa w schowku na rękawiczki, miernik zespolony, oświetlenie: przełącznik zmiany biegów 4WD, popielniczka, automatyczna skrzynia biegów (wskaźnik) ), zapalniczka, jednostka audio, kompas i termometr, wyłącznik awaryjny, wyłącznik odmgławiacza tylnej szyby, przełącznik celowania reflektorów, wyświetlacz i jednostka sterująca nawigacji, automatyczny wzmacniacz klimatyzacji, zegar)
62 7,5 Czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, zawór sterowania powietrzem biegu jałowego-zawór sterowania powietrzem pomocniczym (IACV-AAC), immobilizer Nissan Anti Theft System (NATS), sygnał zapłonu, czujnik położenia sterowania rozrządem zaworu wlotowego
63 10 2001-2003: Sygnał zapłonu, zawór sterowania powietrzem biegu jałowego-zawór sterowania powietrzem pomocniczym (IACV-AAC)
10 1997-2000: Wtryskiwacze
64 15 Przekaźnik gniazda zasilania (gniazdo zasilania, tylne gniazdo zasilania)
65 7,5 Alternator
66 15 Przekaźnik pompy paliwa
67 10 2002-2003: Inteligentny tempomat (ICC) Jednostka sterująca
68 20 2001-2003: Lewy reflektor (światła mijania)
69 20 2001-2003: Prawy reflektor (światła mijania)
70 2001-2003: –
A 120 2001-2003: Alternator, Bezpieczniki: „F”, „G”, „I”, „52”, „53”, „54”, „55”, „56”, „57”, „58”
100 1997-2000: Alternator, Bezpieczniki: „F”, „G”, „I”, „51”, „52”, „53”, „54”, „55”, „56”, „57”, „58 ”, „65”
B  –
C 40 1998-2003: ABS
30 1997: ABS
D 40 1998-2003: ABS
30 1997: ABS
E 40 Stacyjka
F 40 Wyłącznik automatyczny (Inteligentna kontrola wejścia, przekaźnik szyby elektrycznej, szyba elektryczna, zamek drzwiowy, silnik szyberdachu, fotel elektryczny lewy i prawy, automatyczny pozycjoner napędu)
G 40 Bezpiecznik: „4”, „5”, „14”, „15”, „20”, „24”, „52”
H  –
I 80 Przekaźnik zapłonu (Bezpieczniki: „3”, „7”, „8”, „11”, „12”, „18”, „28”), Przekaźnik akcesoriów (Bezpieczniki: „9”, „10”, „13” , „19”, „29”), Przekaźnik silnika dmuchawy (bezpieczniki: „1”, „2”)
Przekaźnik
R1 2003: Moduł sterujący silnika (ECM)
1998-2002: Pozycja parkowa/neutralna
1997: Inhibitor
R2 2003: Park/Nutralna pozycja
2001-2002: Moduł sterujący silnika (ECM)
1997-2000: Pompa paliwa
R3 -2003: Pompa paliwa (№2)
2001-2002: Bezpiecznik 67-70
1999-2000: Sterowanie wieloma pilotami
1997-1998: Lampka wskaźnika transferu
R4 1997-2000: Moduł sterujący silnika (ECM)
2001-2002: Pompa paliwa (№2)
Zobacz także:  Infiniti Q50, Q60 (2013-2015) - schematy bezpieczników i przekaźników



Skrzynka przekaźnikowa

Infiniti QX4 (1996-2003) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 1999-2003: Odmgławiacz tylnej szyby
1997-1998: Ostrzeżenie przed kradzieżą
R2 1999-2003: Niska zmiana biegów (4×4)
1998: Odmgławiacz tylnej szyby
1997: Odmgławiacz lusterek zewnętrznych
R3 2002-2003: Pompa paliwa (№1)
1999-2001: Prawy reflektor
1997-1998: Lampa ostrzegawcza przed kradzieżą
R4 2002-2003: Wysoka zmiana przesunięcia (4×4)
1999-2000: Lampa ostrzegawcza przed kradzieżą
1998: Multi-zdalne sterowanie
1997: Przednie światło przeciwmgielne
R5 1998-2001: Przednia lampa przeciwmgielna
1997: Wielu pilotów (№1)
R6 2002-2003: Przednia lampa przeciwmgielna
2001: Wielu pilotów
1999-2000: Lampa tylna
1997: Wielu pilotów (№2)
R7 2002-2003: Lampa tylna
1997-2001: Klimatyzacja
R8 2002-2003: Klimatyzacja
1997-2001: Klakson
R9 2002-2003: Klakson
1999-2001: Lewy reflektor
1998: Odmgławiacz lusterek zewnętrznych
1997: pozycja parkowa/neutralna
R10 2002-2003: Lewy reflektor
2001: Pompa paliwa (№1)
1997-2000: Sygnał ostrzegawczy przed kradzieżą
R11 2002-2003: Inteligentny tempomat (ICC) przytrzymanie hamulca
2001: Wysoka zmiana transferu (4×4)
2001: ATP (4×2)
1997-2000: Automatyczne urządzenie kontroli prędkości (ASCD) Hold
R12 2002-2003: Prawy reflektor
2001: Lampa tylna
1999-2000: Wysoka zmiana przesunięcia (4×4)
1998: Gniazdo zasilania
1997: Odmgławiacz tylnej szyby
