W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti I30, I35 z lat: 1999, 2000, 2001, 2002, 2003, 2004.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

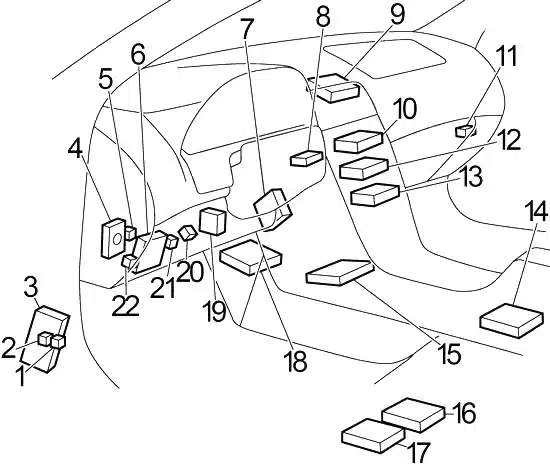

Przedział pasażerski

Infiniti I30, I35 (1999-2004) - schematy bezpieczników i przekaźników

  1. Przekaźnik pompy paliwa
  2. Przekaźnik odmgławiacza tylnej szyby
  3. 2000-2001: Jednostka sterująca ABS lub jednostka sterująca ABS/TCS
  4. Super połączenie wieloczłonowe (SMJ)
  5. Wyłącznik obwodu
  6. Skrzynka bezpiecznikowa
  7. Inteligentna jednostka kontroli wejścia
  8. Nissan (NATS)
  9. 2001-2004: Monitor
  10. 2001-2004: Jednostka sterująca Navi
  11. Przekaźnik silnika dmuchawy
  12. Jednostka audio
  13. Automatyczny wzmacniacz klimatyzacji
  14. Jednostka czujnika diagnostyki poduszki powietrznej
  15. Moduł sterowania skrzynią biegów (TCM)
  16. Jednostka sterująca siedzeniem / Jednostka pamięci siedzenia
  17. 2002-2004: Jednostka sterująca VDC/TCS/ABS
  18. Moduł sterujący silnika (ECM)
  19. Jednostka sterująca oszczędzaniem baterii w reflektorach
  20. Połączona jednostka błyskowa
  21. 2000: Przekaźnik okna zasilania
  22. 2001-2004: Przekaźnik szyby elektrycznej



Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.

Infiniti I30, I35 (1999-2004) - schematy bezpieczników i przekaźników



Infiniti I30, I35 (1999-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Inteligentna jednostka kontroli wejścia, automatyczny czujnik światła, przełącznik oświetlenia, kierunkowskazy i światła ostrzegawcze, licznik kombinowany, jednostka audio, automatyczna zmieniarka CD, przełącznik sterowania, wzmacniacz antenowy, przełącznik zdalnego sterowania lusterkiem w drzwiach, telefon, system zdalnego otwierania pojazdu bez kluczyka, ostrzeżenie przed kradzieżą System, jednostka sterująca Navi, monitor
2 15 Przełącznik świateł stopu, automatyczne urządzenie kontroli prędkości (ASCD), moduł sterowania skrzyni biegów (TCM), ABS
3 15 Siłownik otwierania pokrywy bagażnika, siłownik otwierania pokrywy paliwa
4 20 Przekaźnik odmgławiacza tylnej szyby
5 15 Przełącznik zagrożeń (migacz kombinowany)
6 15 Przekaźnik przednich świateł przeciwmgielnych
7 20 Przekaźnik odmgławiacza tylnej szyby, automatyczny wzmacniacz klimatyzacji, przekaźnik odmgławiacza lusterek zewnętrznych
8 15 Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu
9 10 Podgrzewane fotele przednie
10 10 Inteligentna jednostka sterująca wejściem, podgrzewany przekaźnik sterujący, automatyczny czujnik światła, przełącznik oświetlenia, kierunkowskazy i lampy ostrzegawcze, lampa wewnętrzna, lampa punktowa, lampy lusterka kosmetycznego, lampka bagażnika, oświetlenie otworu kluczyka zapłonu, przednie lampy schodkowe, przełącznik przedniej szyby , sygnał ostrzegawczy, przekaźnik odmgławiacza tylnej szyby, automatyczny wzmacniacz klimatyzacji, szyberdach, telefon, automatyczny pozycjoner jazdy, okno zasilania, system zdalnego otwierania pojazdu bez kluczyka, system ostrzegania przed kradzieżą, system immobilizera pojazdu Infiniti (IVIS), jednostka sterująca Navi
11 10 Moduł kontroli skrzyni biegów (TCM), czujnik prędkości, czujnik temperatury płynu A/T, czujnik obrotu układu napędowego
12 10 Miernik kombinowany, zegar, telefon, automatyczny pozycjoner jazdy, przełącznik fotela pamięci, system ostrzegania przed kradzieżą, system immobilizera pojazdu Infiniti (IVIS)
13 10 Inteligentna jednostka kontroli wejścia, podgrzewany przełącznik sterowania, automatyczny czujnik światła, przełącznik oświetlenia, kierunkowskazy i lampy ostrzegawcze, lampa wewnętrzna, lampa punktowa, lampy lusterka kosmetycznego, lampa w bagażniku, oświetlenie otworu kluczyka zapłonu, przednie lampy schodkowe, przełącznik przedniej szyby , przełącznik kluczykowy, gong ostrzegawczy, przekaźnik odmgławiacza lusterka drzwiowego, szyberdach, automatyczny pozycjoner jazdy, szyba elektryczna, zamek elektryczny do drzwi, system zdalnego otwierania pojazdu bez kluczyka, system ostrzegania przed kradzieżą, system immobilizera pojazdu Infiniti (IVIS)
14  –
15  –
16 15 Gniazdo zasilania
17 10 Wtryskiwacze, przekaźnik pompy paliwa
18 10 Jednostka czujnika diagnostyki poduszki powietrznej
19 10 Tylne podgrzewane siedzenia
20 15 Wentylator chłodzący, sygnał startowy, zawór sterujący odpowietrznika pochłaniacza EVAP, zawór odcinający próżnię, zawór obejściowy, zmienny system sterowania powietrzem indukcyjnym, system immobilizera pojazdu Infiniti (IVIS)
21 10 Jednostka sterująca światłami dziennymi, jednostka sterująca siedzeniami, sygnał startu
22 15 Zapalniczka
23 10 Tylna osłona przeciwsłoneczna
24  –
25 20 Silnik przedniej wycieraczki, silnik przedniej spryskiwacza, przełącznik przedniej wycieraczki
26 10 Przełącznik świateł awaryjnych (migacz zespolony), przekaźnik lampy narożnej
27  –
28 10 Jednostka sterująca światłami dziennymi, automatyczny wzmacniacz klimatyzacji
29 15 Przekaźnik pompy paliwa, moduł sterujący pompy paliwa (FPCM)
30 10 Miernik kombinowany, jednostka sterująca światłami dziennymi, alternator, przełącznik pozycji postojowej/neutralnej (lampy cofania), kompas, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, automatyczny pozycjoner jazdy, jednostka sterująca Navi
31 10 VDC/TCS/ABS
Przekaźnik
R1 Gniazdo zasilania
R2 Zapłon
R3 Akcesorium
Zobacz także:  Infiniti M45 (2003-2004) - schematy bezpieczników i przekaźników

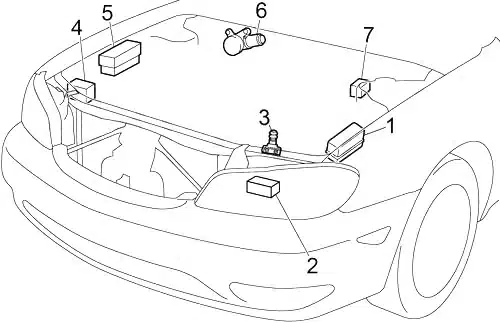

Komora silnika

Infiniti I30, I35 (1999-2004) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Skrzynka przekaźnikowa №2
  3. Przełącznik kaptura
  4. Jednostka sterująca światłem dziennym
  5. Skrzynka przekaźnikowa №1
  6. Silnik wycieraczki przedniej
  7. Siłownik ABS/TCS



Schemat skrzynki bezpieczników w komorze silnika

W pobliżu akumulatora.

Infiniti I30, I35 (1999-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
51 15 Silnik dmuchawy
52 15 Silnik dmuchawy
53  –
54 20 Lewy reflektor (światła mijania), jednostka sterująca inteligentnego wejścia, przekaźnik przednich świateł przeciwmgielnych, przełącznik przednich świateł przeciwmgielnych
55 20 Prawy reflektor (światła mijania), inteligentna jednostka sterująca wejściem
56 15 Jednostka audio, wzmacniacz BOSE, automatyczna zmieniarka CD, przełącznik sterowania, jednostka sterująca Navi, monitor, komunikator Infiniti (IVCS)
57 10 Przekaźnik klaksonu, komunikator Infiniti (IVCS), system ostrzegania przed kradzieżą, automatyczne urządzenie kontroli prędkości (ASCD), zdalne sterowanie
58 15 Moduł sterujący silnika (ECM), cewki zapłonowe, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, zawór elektromagnetyczny regulacji rozrządu zaworu dolotowego
59 15 Moduł sterujący silnika (ECM), system immobilizera pojazdu Infiniti (IVIS), czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, zawór elektromagnetyczny sterujący rozrządem zaworu dolotowego, sygnał zapłonu, przednie, sterowane elektronicznie mocowanie silnika, tylne elektroniczne Kontrolowane mocowanie silnika, czujnik położenia wałka rozrządu
60 10 Przekaźnik świateł tylnych (przełącznik świateł, światła obrysowe boczne, światła postojowe, światła tylne, światła rejestracyjne, światła stopu, inteligentna jednostka sterująca wjazdem, przekaźnik świateł narożnych, lampa schowka na rękawiczki, gong ostrzegawczy, przełącznik sterowania oświetleniem, oświetlenie: (popielniczka, automatyczna skrzynia biegów Urządzenie, zegar, moduł audio, przełącznik zagrożeń, przełącznik zdalnego sterowania lusterkiem drzwiowym, przełącznik podgrzewanego układu kierowniczego, jednostka sterująca Navi, przełącznik tylnej osłony przeciwsłonecznej, włącznik/wyłącznik TCS, automatyczny wzmacniacz klimatyzacji, wyłącznik VDC, miernik kombinowany))
61 10 Przekaźnik klaksonu bezpieczeństwa pojazdu
62  –
63 15 Moduł sterujący silnika (ECM)
64  –
65  –
66 10 Przekaźnik klimatyzacji
67 15 Głośnik niskotonowy
68 15 Lewy reflektor (światła drogowe), jednostka sterująca światłami dziennymi
69 15 Prawy reflektor (światła drogowe), wskaźnik świateł drogowych, jednostka sterująca światłami dziennymi
70 10 Alternator
71  –
72 10 Podgrzewany przekaźnik sterujący, podgrzewany przełącznik sterujący
B 80 Przekaźnik akcesoriów (Bezpieczniki: „22”, „23”), Przekaźnik zapłonu (Bezpieczniki: „9”, „9”, „10”, „11”), Przekaźnik silnika dmuchawy (Bezpiecznik: „16”), Bezpiecznik: „ 12”, „13”
C 40 Stacyjka
D 40 ABS/TCS
50 VDC/TCS/ABS
E 40 ABS/TCS
50 VDC/TCS/ABS
F  –
G 40 Wentylator chłodzący
H 40 Wentylator chłodzący
I 40 Wyłącznik obwodu: (okno elektryczne, szyberdach, fotel elektryczny, zamek do drzwi elektrycznych, system zdalnego otwierania pojazdu bez kluczyka)
J 80 Przekaźnik zapłonu (Bezpieczniki: „25”, „26”, „28”, „29”, „30”, „31”), Bezpieczniki: „2”, „3”, „4”, „5”, „6 ”, „7”
Zobacz także:  Infiniti Q50, Q60 (2013-2015) - schematy bezpieczników i przekaźników

Skrzynka przekaźnikowa 1

Infiniti I30, I35 (1999-2004) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Odmgławiacz lusterek zewnętrznych
R2 Lampa tylna
R3 Lampa narożna
R4 Prawy reflektor
R5 Klakson
R6 Klimatyzator
R7 Przednia lampa przeciwmgielna
R8 2001-2004: Klakson bezpieczeństwa pojazdu (№2)
R9 Klakson bezpieczeństwa pojazdu
R10 2000: Wiele pilotów
R11 Lewy reflektor
R12  –

Skrzynka przekaźnikowa 2

Infiniti I30, I35 (1999-2004) - schematy bezpieczników i przekaźników
