W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti Q50, Q60 z lat: 2013, 2014, 2015.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w przedziale pasażerskim
Blok bezpieczników znajduje się w dolnej części po stronie kierowcy za panelem nożnym.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Miernik kombinowany, jednostka sterująca monitora z widokiem dookoła, automatyczny wzmacniacz klimatyzacji, zintegrowany przełącznik, wzmacniacz Bose, telematyczna jednostka sterująca (TCU), przełącznik telematyki, główny przełącznik okna zasilania (przełącznik zdalnego sterowania lusterkiem w drzwiach), jednostka sterująca wyświetlacza, zewnętrzne wejście danych Pudełko, jednostka sterująca Navi, jednostka sterująca AV |
| 2 | 5 | Moduł sterowania nadwozia (BCM) |
| 3 | 15 | Wzmacniacz BOSE |
| 4 | 5 | Jednostka sterująca pasem bezpieczeństwa przed wypadkiem , złącze łącza danych, automatyczne, nieoślepiające lusterko wewnętrzne, czujnik deszczu, inteligentny dźwiękowy dźwięk ostrzegawczy kluczyka |
| 5 | 15 | Wzmacniacz BOSE |
| 6 | 10 | Automatyczny wzmacniacz klimatyzacji, przyciskowy wyłącznik zapłonu, miernik kombinowany, zintegrowany przełącznik |
| 7 | 15 | Jednostka sterująca z wyświetlaczem, zewnętrzna skrzynka wprowadzania danych, jednostka sterująca telematyczna (TCU), jednostka sterująca AV, jednostka sterująca Navi, jednostka sterująca monitora Around View |
| 8 | 10 | Odmgławiacz lustrzany |
| 9 | 20 | Odmgławiacz tylnej szyby |
| 10 | 20 | Odmgławiacz tylnej szyby |
| 11 | 5 | Przekaźnik lampy zapasowej, miernik kombinowany, zintegrowany przełącznik |
| 12 | 10 | Przekaźnik blokady zmiany biegów, silnik celowania reflektorów (LH/RH), czujnik wykrywania gazów spalinowych/nieprzyjemnych zapachów z zewnątrz, siłownik obrotowy reflektora (lewy i prawy), przełącznik położenia pedału hamulca, przełącznik świateł stopu, moduł sterowania podwoziem, sprężarka, moduł sterowania siłą kierowania, Jednostka sterująca wspomagania kierownicy, automatyczny wzmacniacz klimatyzacji, jednostka sterująca Navi, jonizator, moduł sterujący asystenta świateł drogowych, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, złącze łącza danych |
| 13 | 10 | Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów |
| 14 | 5 | Jednostka sterująca z wyświetlaczem, jednostka sterująca sonaru, jednostka sterująca telematyki (TCU), jednostka sterująca monitora z widokiem dookoła, przekaźnik podgrzewanego fotela, bramka Can, jednostka kamery pasa ruchu, jednostka sterująca adaptacyjnego systemu oświetlenia przedniego (AFS) |
| 15 | 5 | Przełącznik wyboru trybu jazdy, przełącznik sterowania miernikiem, selektor zmiany automatycznej skrzyni biegów, lampa w schowku na rękawiczki, przełącznik pamięci siedzenia, przełącznik potrójny, przełącznik kombinowany (kabel spiralny), przełącznik zintegrowany, przełącznik telematyki |
| 16 | – | – |
| 17 | 5 | Odbiornik zdalnego dostępu bezkluczykowego, jednostka sterująca napędu na wszystkie koła (AWD), bramka Can |
| 18 | – | – |
| 19 | 10 | Przełącznik świateł stopu, moduł sterowania nadwozia (BCM), inteligentny tempomat (ICC) przekaźnik wstrzymania hamulca |
| 20 | 10 | Moduł sterowania nadwozia (BCM) |
| 21 | – | – |
| 22 | 10 | Jednostka sterująca zaawansowanych systemów wspomagania kierowcy (ADAS), radar boczny, moduł sterujący brzęczyka wspomagającego kierowcę, moduł sterujący napędu na wszystkie koła (AWD) |
| 23 | – | – |
| 24 | – | – |
| 25 | 20 | Gniazdo zasilania №1, Gniazdo zasilania №2 |
| 26 | – | – |
| 27 | 15 | Silnik dmuchawy |
| 28 | 15 | Silnik dmuchawy |
| 29 | – | – |
| 30 | 15 | Moduł sterowania nadwozia (BCM), przełącznik pamięci siedzenia (z automatycznym pozycjonerem jazdy) |
| 31 | – | – |
| 32 | 15 | Podgrzewany przekaźnik siedzeń |
| 33 | 15 | Moduł sterowania nadwozia (BCM) |
| 34 | – | – |
| 35 | – | – |
| 36 | 10 | Podgrzewany przekaźnik kierownicy |
| 37 | – | – |
| R1 | Odmgławiacz tylnej szyby | |
| R2 | Akcesorium | |
| R3 | Gniazdo zasilania | |
| R4 | Zapłon | |
| R5 | Dmuchacz | |

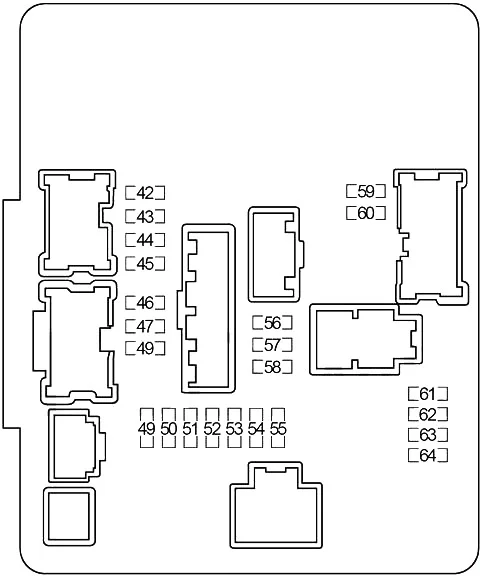

Skrzynka bezpieczników komory silnika 1
| Numer | Ampery [A] | Opis |
|---|---|---|
| 42 | 10 | Prawy reflektor (światła drogowe) |
| 43 | 10 | Lewy reflektor (światła drogowe) |
| 44 | 15 | Prawy reflektor (światła mijania) |
| 45 | 15 | Lewy reflektor (światła mijania) |
| 46 | 10 | Moduł sterujący silnika (ECM), czujniki masowego przepływu powietrza, zawór elektromagnetyczny regulacji objętości oczyszczania pochłaniacza EVAP |
| 47 | 10 | Zawór sterujący odpowietrzania pochłaniacza EVAP, zawór elektromagnetyczny sterujący rozrządem zaworu dolotowego, moduł sterowania zmiennym zdarzeniem zaworu i podnoszeniem (VVEL) |
| 48 | 15 | Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu |
| 49 | 15 | Cewki zapłonowe, kondensator |
| 50 | 10 | Wtryskiwacze paliwa, moduł sterujący silnika (ECM) |
| 51 | 10 | Moduł sterowania skrzynią biegów (TCM) |
| 52 | 15 | Przekaźnik pompy paliwa |
| 53 | 10 | Przekaźnik wentylatora chłodzącego 1 |
| 54 | 10 | ABS, inteligentny czujnik tempomatu (ICC), przekaźnik zatrzymania hamulca ICC, siłownik pedału przyspieszenia / czujnik położenia pedału przyspieszenia, czujnik kąta skrętu |
| 55 | 10 | Pompa spryskiwacza |
| 56 | 30 | Przekaźnik wycieraczek przednich |
| 57 | 15 | Przekaźnik przednich świateł przeciwmgielnych |
| 58 | 10 | Przekaźnik świateł do jazdy dziennej |
| 59 | 10 | Światła tylne/parkowe (lewa strona) |
| 60 | 10 | Lampy tylne/parkowe (prawa strona), lampy do map, lampy wewnętrzne, zespół przełącznika żądania otwierania pokrywy bagażnika |
| 61 | 10 | Przekaźnik klimatyzacji |
| 62 | – | – |
| 63 | 15 | Przekaźnik silnika sterującego przepustnicą |
| 64 | 10 | Moduł sterujący silnika (ECM) |
Skrzynka bezpieczników komory silnika 2
| Numer | Ampery [A] | Opis |
|---|---|---|
| 65 | 10 | Przekaźnik klaksonu bezpieczeństwa pojazdu |
| 66 | 15 | Przekaźnik klaksonowy |
| 67 | 10 | Siłownik pedału przyspieszenia / czujnik położenia pedału przyspieszenia (z inteligentnym tempomatem (ICC)) |
| 68 | 10 | Moduł sterowania skrzynią biegów (TCM) |
| 69 | 10 | Alternator |
| 70 | 10 | Moduł sterujący napędu na wszystkie koła (AWD) |
| 71 | – | – |
| 72 | 10 | Przekaźnik świateł do jazdy dziennej |
| 73 | 10 | Przekaźnik świateł do jazdy dziennej |
| 74 | – | – |
| G | 60 | Bezpośrednie sterowanie adaptacyjne: moduł sterowania siłą sterowania |
| H | 100 | Bezpośrednie sterowanie adaptacyjne: podrzędny moduł sterujący kąta skrętu |
| I | – | – |
| J | 100 | Bezpośrednie sterowanie adaptacyjne: Główny moduł sterujący kąta skrętu |
| K | – | – |
| L | 30 | ABS |
| M | 40 | Moduł sterowania nadwozia (BCM), wyłącznik automatyczny (jednostka sterująca automatycznego pozycjonera napędu, gniazdo zasilania) |
| N | 50 | ABS |
| O | 50 | Przekaźnik wentylatora chłodzącego №1 |
| P | 50 | Przekaźnik silnika siłownika zmiennego zdarzenia i podnoszenia (VVEL) |
| Q | 30 | Jednostka kontroli pasów bezpieczeństwa przed zderzeniem (po stronie pasażera) (z inteligentnym tempomatem (ICC)) |
| R | 30 | Przekaźnik zapłonu (Bezpieczniki: „11”, „12”, „13”, „14”, „22”) |
| S | 30 | Jednostka kontroli pasów bezpieczeństwa przed zderzeniem (po stronie kierowcy) (z inteligentnym tempomatem (ICC)) |
| R1 | Klakson | |
| R2 | Wentylator chłodzący 1 | |
| R3 | Światła do jazdy dziennej | |
| R4 | Klakson bezpieczeństwa pojazdu | |
Topliwy blok łącza
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 250 | Rozrusznik, Alternator, Bezpiecznik: „E”, „D”, „C” |
| B | – | – |
| F | 60 | Przekaźnik górny reflektorów (bezpieczniki: „42”, „43”), przekaźnik niskiego poziomu reflektorów (bezpieczniki: „44”, „45”), przekaźnik świateł tylnych (bezpieczniki: „59”, „60”), bezpiecznik: „56” , „57”, „58” |
| E | 100 | Przekaźnik akcesoriów (przekaźnik gniazda zasilania, bezpiecznik: „1”), przekaźnik gniazda zasilania (bezpiecznik: „25”), przekaźnik szyby tylnej odmgławiacza (bezpieczniki: „8”, „9”, „10”), przekaźnik dmuchawy (bezpieczniki: „27”, „28”), Bezpiecznik: „2”, „3”, „4”, „5”, „6”, „7”, „15”, „17”, „19”, „20” , „30”, „32”, „33”, „36” |
| D | 80 | Przekaźnik modułu sterującego silnika (ECM) (bezpieczniki: „46”, „47”, „48”), przekaźnik zapłonu (bezpieczniki: „49”, „50”, „51”, „52”, „53”, „54 ”, „55”), Bezpiecznik: „61”, „63”, „64” |
| C | 100 | Bezpiecznik: „65”, „66”, „67”, „68”, „69”, „70”, „72”, „73”, „G”, „H”, „J”, „L”, „M”, „N”, „O”, „P”, „Q”, „R”, „S” |
