Infiniti G35 (2002-2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti G35 z lat: 2002, 2003, 2004, 2005, 2006, 2007.   Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą […]

10/24/2024
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti G35 z lat: 2002, 2003, 2004, 2005, 2006, 2007.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

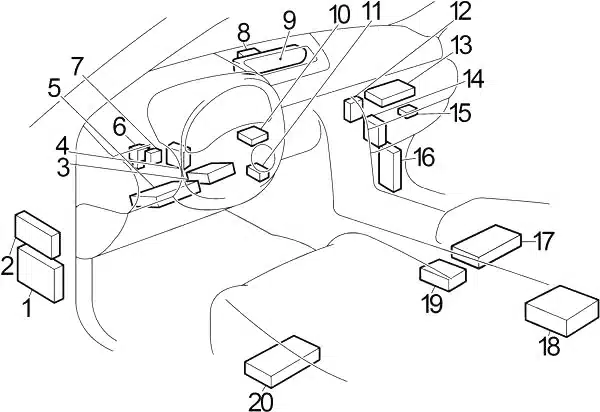

Przedział pasażerski

Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników

  1. Moduł sterowania nadwozia (BCM)
  2. Skrzynka bezpiecznikowa
  3. 2005-2007: Automatyczna jednostka sterująca pozycjonerem napędu
  4. Jednostka sterująca napędu na wszystkie koła (AWD)
  5. 2002-2004: Jednostka sterująca VDC/TCS/ABS
  6. Podgrzewany przekaźnik siedzeń
  7. Wyłącznik obwodu
  8. Antena GPS
  9. Wyświetlacz i automatyczny wzmacniacz klimatyzacji
  10. Wzmacniacz antenowy Anti Theft System (NATS)
  11. 2006-2007: Jednostka blokady kierownicy
  12. 2006-2007: Inteligentna jednostka kluczowa
  13. Jednostka sterująca Navi
  14. Moduł sterujący silnika (ECM)
  15. 2005-2007: Odbiornik zdalnego dostępu bezkluczykowego
  16. 2002-2004: Moduł sterowania transmisją (TCM)
    2005-2007: Jednostka sterująca VDC/TCS/ABS
  17. Coupe: Jednostka sterująca fotelem (po stronie pasażera)
  18. Jednostka czujnika diagnostyki poduszki powietrznej
  19. Odchylenie/czujnik boczny G
  20. Jednostka sterująca siedzenia (po stronie kierowcy)

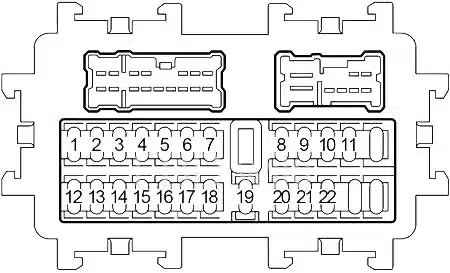

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się w dolnej części po stronie kierowcy za panelem nożnym.

Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników



Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników

Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Wtryskiwacze paliwa, moduł kontroli nadwozia (BCM): (okno elektryczne, szyberdach, system zdalnego otwierania pojazdu bez kluczyka, system inteligentnego kluczyka, wzmacniacz antenowy Nissan Anti Theft System (NATS), telefon, sygnał ostrzegawczy), moduł sterujący silnika (ECM), przełącznik kombinowany , reflektor, system oświetlenia dziennego, system automatycznego oświetlenia, kierunkowskazy i lampy ostrzegawcze, oświetlenie wnętrza pokoju, lampa mapy, oświetlenie lusterka kosmetycznego, oświetlenie pomieszczenia bagażnika, oświetlenie dziurki od klucza zapłonu, lampy schodkowe, przełącznik świateł pomieszczenia bagażnika, drzwi boczne kierowcy/pasażera Przełącznik, przełącznik blokady i odblokowania drzwi, przełącznik kluczyka do drzwi, jednostka sterująca automatycznego pozycjonera napędu, system uchylno-teleskopowy
2  –
3  –
4  –
5 15 Gniazdo zasilania
6 10 Jednostka audio, wyświetlacz i automatyczny wzmacniacz klimatyzacji, tuner radia satelitarnego, jednostka sterująca Navi, miernik kombinacji, przełącznik Navi, jednostka wyświetlacza, jednostka góra-dół (wyświetlacz), jednostka adaptera TEL, moduł kontroli nadwozia (BCM), inteligentna jednostka kluczowa , system ostrzegania przed kradzieżą, przełącznik zdalnego sterowania lusterkiem drzwi, przełącznik kombinacji, reflektor, system światła dziennego, system automatycznego oświetlenia, kierunkowskazy i światła ostrzegawcze, jednostka sterująca automatycznego pozycjonera jazdy, system uchylno-teleskopowy
7 15 Zapalniczka
8 10 Odmgławiacz lusterek zewnętrznych
9 10 Jednostka sterująca fotelem kierowcy, system świateł dziennych
10 15 Silnik dmuchawy
11 15 Silnik dmuchawy
12 10 Sprężarka klimatyzacji (ECV), wyświetlacz i automatyczny wzmacniacz klimatyzacji, sterownik klimatyzacji i dźwięku, jednostka sterująca Navi, jednostka góra-dół (wyświetlacz), jednostka adaptera TEL, moduł sterowania silnikiem (ECM), inteligentna jednostka kluczowa, Kompas, przełącznik hamulca automatycznego urządzenia kontroli prędkości (ASCD), przełącznik sprzęgła automatycznego urządzenia kontroli prędkości (ASCD) (M/T), przekaźnik odmgławiacza tylnej szyby, przekaźnik podgrzewanego siedzenia, przekaźnik blokady zmiany biegów
13 10 Czujnik diagnostyczny poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów
14 10 Miernik kombinowany, automatyczne lusterko wewnętrzne zapobiegające oślepianiu
15 15 2002-2004: Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu
16  –
17 15 Sedan (2002-2003): Głośnik niskotonowy
18 10 2005-2007: Moduł kontroli nadwozia (BCM): (okno elektryczne, zamek elektryczny, szyberdach, system ostrzegania przed kradzieżą, fotel elektryczny , telefon, system zdalnego otwierania pojazdu bez kluczyka, system inteligentnego kluczyka, otwieranie pokrywy bagażnika, system przeciwkradzieżowy Nissana (NATS) Wzmacniacz antenowy, dzwonek ostrzegawczy), przełącznik kombinowany, reflektor, system światła dziennego, system automatycznego oświetlenia, kierunkowskazy i lampy ostrzegawcze, lampy pokojowe, lampy mapowe, lampy lusterek kosmetycznych, lampy do bagażników, oświetlenie dziurki od klucza zapłonu, lampy schodowe, bagażnik Przełącznik oświetlenia pomieszczenia, przełącznik drzwi po stronie kierowcy/pasażera, przełącznik blokady drzwi i umlock, przełącznik kluczyka w drzwiach, jednostka sterująca automatycznego pozycjonera jazdy, jednostka sterująca fotela kierowcy, siedzeniePrzełącznik pamięci, przekaźnik zasilania, system przechyłu i teleskopu, przekaźnik blokady zmiany biegów
19 10 Miernik kombinowany, wyświetlacz i automatyczny wzmacniacz klimatyzacji, inteligentny dźwiękowy sygnał ostrzegawczy kluczyka, automatyczne lusterko wewnętrzne zapobiegające oślepianiu
20 10 Przełącznik świateł stopu, jednostka sterująca VDC/TCS/ABS, inteligentna jednostka kluczowa, moduł sterujący silnika (ECM), jednostka sterująca tylnego aktywnego układu kierowniczego (RAS)
21 10 Przełącznik kluczykowy, moduł sterowania nadwozia (BCM)
22 10 Sedan (2004-2006): Moduł sterujący napędu na wszystkie koła (AWD)
Przekaźnik
R1 Dmuchacz
R2 Akcesorium
Zobacz także:  Infiniti M30 (1990-1992) - schematy bezpieczników i przekaźników

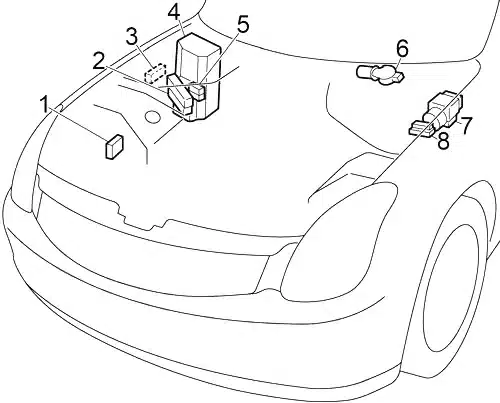

Komora silnika

Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników

  1. Jednostka sterująca światłem dziennym
  2. Skrzynka bezpieczników №1
  3. Skrzynka przekaźnikowa
  4. Skrzynka bezpieczników №2
  5. Topliwy blok łącza
  6. Silnik wycieraczki przedniej
  7. Siłownik VDC
  8. Skrzynka przekaźników VDC



Skrzynka bezpieczników komory silnika 1

W pobliżu akumulatora.

Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników

Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
31 20 Coupe (2006-2007): Tylny przekaźnik silnika aktywnego kierowania (RAS), tylna jednostka sterująca aktywnego kierowania (RAS)
32 10 2005-2007: Moduł kontroli transmisji (TCM)
33 15 2005-2007: Inteligentny moduł kluczyka, przełącznik kluczykowy i przełącznik pokrętła zapłonu, moduł sterowania nadwozia (BCM), moduł blokady układu kierowniczego
34 15 Moduł sterujący silnika (ECM), złącze łącza danych
35 15 Przekaźnik klaksonowy
36 10 Alternator
37 15 Jednostka audio, wzmacniacz BOSE, tuner radia satelitarnego, jednostka sterująca Navi, wyświetlacz, adapter TEL
38 10 Podgrzewany przekaźnik siedzeń
F 50 Moduł kontroli nadwozia (BCM): (okno elektryczne, zamek elektryczny, szyberdach, fotel elektryczny, system ostrzegania przed kradzieżą, jednostka sterująca automatycznego pozycjonowania jazdy, telefon, sygnał ostrzegawczy, system zdalnego otwierania bezkluczykowego, inteligentny system kluczyka, otwieranie pokrywy bagażnika, system Nissan Anti System przeciwkradzieżowy (NATS) Wzmacniacz antenowy), Przełącznik kombinowany, Reflektor, System światła dziennego, System automatycznego oświetlenia, Kierunkowskazy i lampy ostrzegawcze, Lampka wewnętrzna, Lampka mapowa, Lampki lusterka kosmetycznego, Lampka w bagażniku, Oświetlenie dziurki od klucza zapłonu, Lampki schodkowe , Przełącznik lamp w bagażniku, Przełącznik drzwi po stronie kierowcy/pasażera, Przełącznik Loc i Unlock w drzwiach, Przełącznik na kluczyk w drzwiach, System uchylno-teleskopowy
G  –
H 40 Przekaźnik wentylatora chłodzącego nr 1, przekaźnik wentylatora chłodzącego nr 3
I 40 Przekaźnik wentylatora chłodzącego nr 1, przekaźnik wentylatora chłodzącego nr 3
J 50 Przekaźnik silnika VDC/TCS/ABS
K 30 Przekaźnik zaworu elektromagnetycznego VDC/TCS/ABS
L  –
M 40 Przełącznik zapłonu, przekaźnik rozrusznika
Przekaźnik
R1 Lampa zapasowa
R2 Klakson
Zobacz także:  Infiniti Q45 (1997-2001) - schematy bezpieczników i przekaźników

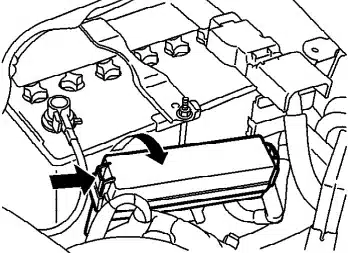

Skrzynka bezpieczników komory silnika 2

W pobliżu akumulatora.

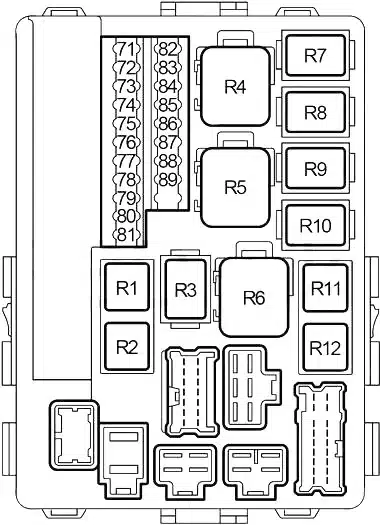

Schemat (Typ 1, 2002-2004)

Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
71 10 Przekaźnik lampy cofania (A/T), moduł sterowania przekładnią (TCM (A/T)), przełącznik lampy cofania (M/T), jednostka sterująca Navi, system rozruchowy
72 15 Przekaźnik przednich świateł przeciwmgielnych
73 15 Przekaźnik zapłonu, procesor IPDM
74 20 Przekaźnik wycieraczek przednich
75 10 Przekaźnik świateł tylnych (przednie/tylne boczne światła obrysowe, światła postojowe, światła tylne, lampy tablicy rejestracyjnej, licznik kombinacji, oświetlenie: (przełącznik nawigacji, jednostka sterująca nawigacji, wyświetlacz i automatyczny wzmacniacz klimatyzacji, klimatyzacja i kontroler audio, jednostka audio , wyłącznik VDC mikrofonu, automatyczna skrzynia biegów, wyłącznik awaryjny, popielniczka, gniazdo zapalniczki, przełącznik podgrzewanego siedzenia, przełącznik sterowania dźwiękiem w kierownicy, przełącznik sterowania ASCD, przełącznik otwierania pokrywy bagażnika, przełącznik sterowania oświetleniem, górna lampka schowka, lampka schowka) ), procesor IPDM
76 15 Przekaźnik silnika sterującego przepustnicą
77 20 Przekaźnik odmgławiacza tylnej szyby
78 20 Przekaźnik odmgławiacza tylnej szyby
79 10 Przekaźnik klimatyzacji
80 10 Przedni przekaźnik wycieraczek, przedni przekaźnik wysokiej wycieraczki, procesor IPDM
81 15 Przekaźnik pompy paliwa
82 15 Przekaźnik modułu sterującego silnika (ECM) (cewki zapłonowe, skraplacz, zawór elektromagnetyczny sterowania rozrządem zaworu dolotowego, zwalniacz magnetyczny sterowania rozrządem zaworu wydechowego, czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, czujnik położenia wałka rozrządu, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, pochłaniacz EVAP Zawór sterujący odpowietrzania, czujnik położenia sterowania rozrządem zaworu wydechowego)
83 15 Prawy reflektor (światła mijania)
84 15 Lewy reflektor (światła mijania)
85 10 Lewy reflektor (światła drogowe)
86 10 Prawy reflektor (światła drogowe)
87 10 Przednia pompa spryskiwacza, przełącznik kombinowany
88 10 Jednostka sterująca VDC/TCS/ABS, system oświetlenia dziennego
89 10 Złącze łącza danych, przełącznik blokady sprzęgła, przekaźnik rozrusznika
Przekaźnik
R1 Pompa paliwowa
R2 Klimatyzacja
R3 Zapłon
R4 Wentylator chłodzący (№3)
R5 Wentylator chłodzący (№2)
R6 Wentylator chłodzący (№1)
R7 Reflektor (światła mijania)
R8 Reflektor (światła drogowe)
R9 Przednia lampa przeciwmgielna
R10 Rozrusznik
R11 Silnik sterujący przepustnicą
R12 Moduł sterujący silnika (ECM)

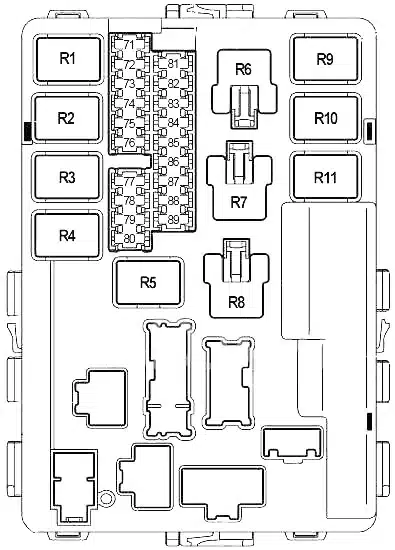

Schemat (Typ 2, 2005-2007)

Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
71 10 Przekaźnik świateł tylnych (przednie/tylne boczne światła obrysowe, światła postojowe, światła tylne, lampy tablicy rejestracyjnej, licznik kombinacji, oświetlenie: (przełącznik nawigacji, jednostka sterująca nawigacji, wyświetlacz i automatyczny wzmacniacz klimatyzacji, klimatyzacja i kontroler audio, jednostka audio , wyłącznik VDC mikrofonu, automatyczna skrzynia biegów, wyłącznik awaryjny, popielniczka, gniazdo zapalniczki, przełącznik podgrzewanego siedzenia, przełącznik sterowania dźwiękiem w kierownicy, przełącznik sterowania ASCD, przełącznik otwierania pokrywy bagażnika, przełącznik sterowania oświetleniem, górna lampka schowka, lampka schowka) ), procesor IPDM
72 10 Prawy reflektor (światła drogowe)
73 20 Przekaźnik wycieraczek przednich
30 Coupe (2007): Przedni przekaźnik wycieraczek
74 10 Lewy reflektor (światła drogowe)
75 20 Przekaźnik odmgławiacza tylnej szyby
76 15 Prawy reflektor (światła mijania)
77 15 Przekaźnik modułu sterującego silnika (ECM) (cewki zapłonowe, skraplacz, zawór elektromagnetyczny sterowania rozrządem zaworu dolotowego, zwalniacz magnetyczny sterowania rozrządem zaworu wydechowego, czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, czujnik położenia wałka rozrządu, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, pochłaniacz EVAP Zawór sterujący odpowietrznikiem, czujnik położenia sterowania rozrządem zaworu wydechowego, system przeciwkradzieżowy Nissana (NATS), Wzmacniacz antenowy
78 15 Przekaźnik zapłonu, procesor IPDM
79 10 Przekaźnik klimatyzacji
80 20 Przekaźnik odmgławiacza tylnej szyby
81 15 Przekaźnik pompy paliwa
82 10 Jednostka sterująca VDC/TCS/ABS, tylna jednostka sterująca aktywnego kierowania (RAS)
83 10 Przekaźnik lampy cofania (A/T), moduł sterowania przekładnią (TCM (A/T)), przełącznik lampy cofania (M/T), jednostka sterująca Navi
84 10 Przednia pompa spryskiwacza, przełącznik kombinowany
85 15 Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu
86 15 Lewy reflektor (światła mijania)
87 15 Przekaźnik silnika sterującego przepustnicą
88 15 Przekaźnik przednich świateł przeciwmgielnych
89 10 Złącze łącza danych, przełącznik blokady sprzęgła, przekaźnik rozrusznika
Przekaźnik
R1 Moduł sterujący silnika (ECM)
R2 Reflektor (światła drogowe)
R3 Reflektor (światła mijania)
R4 Rozrusznik
R5 Zapłon
R6 Wentylator chłodzący (№3)
R7 Wentylator chłodzący (№1)
R8 Wentylator chłodzący (№2)
R9 Silnik sterujący przepustnicą
R10 Pompa paliwowa
R11 Przednia lampa przeciwmgielna
Zobacz także:  Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników



Skrzynka przekaźników komory silnika

Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Światło dzienne (№1)
R2 Odblokuj po stronie pasażera
R3 Światło dzienne (№2)



Topliwy blok łącza

Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 120 Bezpiecznik: „B”, „C”
B 100 Bezpiecznik: „31”, „32”, „33”, „34”, „35”, „36”, „37”, „38”, „F”, „H”, „I”, „J”, „K”, „M”
C 80 2002-2004: Wysoki przekaźnik reflektorów (Bezpieczniki: „85”, „86”), Niski przekaźnik reflektorów (Bezpieczniki: „83”, „84”), Bezpieczniki: „72”, „74”, „75”, „76 ”, „77”, „79”
2005-2007: Wysoki przekaźnik reflektorów (Bezpieczniki: „72”, „74”), Niski przekaźnik reflektorów (Bezpieczniki: „76”, „86”), Bezpieczniki: „71”, „73”, „75”, „87 ”, „88”
D 60 Przekaźnik akcesoriów (Bezpieczniki: „5”, „6”, „7”), Przekaźnik dmuchawy (Bezpieczniki: „10”, „11”), Bezpieczniki: „18”, „19”, „20”, „21”, „22”
E 80 Przekaźnik zapłonu (Bezpieczniki: „71”, „80”, „81”, „87”, „88”, „89”), Bezpieczniki: „73”, „78”, „82”
