Infiniti M37, M56, Q70, M35h (2011-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti M37, M56, Q70, M35h z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.   Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się […]

10/24/2024
Czas czytania: 8 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti M37, M56, Q70, M35h z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników w przedziale pasażerskim

Blok bezpieczników znajduje się w dolnej części po stronie kierowcy za panelem nożnym.

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 2013-2018: Podgrzewany przekaźnik kierownicy
10 Hybrydowy: czujnik kąta skrętu, ostrzegawczy brzęczyk, jednostka sterująca zaawansowanych systemów wspomagania kierowcy (ADAS), boczny radar lewy/prawy, kamera pasa ruchu, inteligentny tempomat (ICC) przekaźnik zatrzymania hamulca, ABS
2 10 Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów
3 10 Silnik celowania reflektorów LH/RH, przekaźnik wycieraczek, przekaźnik blokady zmiany biegów, jednostka sterująca adaptacyjnego systemu oświetlenia przedniego (AFS), automatyczne urządzenie kontroli prędkości (ASCD), przełącznik hamulca, przełącznik świateł stopu, inteligentny tempomat (ICC) przełącznik hamulca, tylna osłona przeciwsłoneczna Jednostka sterująca, jednostka sterująca ostrzegania o niskim ciśnieniu w oponach, przekaźnik fotela sterowanego klimatyzacją, podgrzewany przedni fotel, Przełącznik (strona kierowcy/pasażera), sprężarka (2012-2018), jednostka sterująca sonarem, jednostka sterująca monitora Around View (2015-2018), bramka CAN, jednostka adaptera Tel, jednostka sterująca telematyczna (TCU (2015-2018)), A /C Wzmacniacz automatyczny, moduł sterowania AV, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, złącze łącza danych, siłownik obrotowy reflektora LH/RH, czujnik wykrywania gazów spalinowych / zapachów z zewnątrz (2011-2014), przedni element sterujący aktywnym układem kierowania na cztery koła (4WAS) Jednostka (2011-2013), Jonizator (2011-2014), Wewnętrzny czujnik wykrywania zapachu (2011-2014)
4 10 Licznik kombinowany, przekaźnik lampy zapasowej, przełącznik kontrolny miernika, jednostka sterująca dźwiękiem zbliżającego się pojazdu dla pieszych (VSP) (hybrydowa)
5 15 2013-2018: Montaż zamknięcia bagażnika
15 2011-2012: Podgrzewany przekaźnik kierownicy
6 10 Zespół zamknięcia bagażnika (2013-2018), tuner radia satelitarnego (2015-2018), zegar, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, czujnik deszczu, miernik kombinowany, potrójny przełącznik, złącze łącza danych, automatyczny wzmacniacz klimatyzacji (2014-2018) , Tel Adapter Unit (2014-2018), przyciskowy wyłącznik zapłonu (2014-2018), wyświetlacz (2014-2018), telematyczna jednostka sterująca (TCU (2015-2018)), jednostka kontroli pasów bezpieczeństwa przed zderzeniem ( kierowca/ pasażer (2011-2014))
7 10 Przełącznik świateł stopu, moduł kontroli nadwozia (BCM), inteligentny tempomat (ICC) przekaźnik wstrzymania hamulca, przekaźnik wyłączenia światła stopu nr 1 (hybrydowy)
8 15 Wzmacniacz BOSE
9 10 2012-2018: Jednostka sterująca napędu na wszystkie koła (AWD), bramka CAN, wyłącznik zapłonu z przyciskiem (2012-2013), licznik kombinowany (2012-2013), jednostka sterująca dźwiękiem zbliżającego się pojazdu dla pieszych (VSP) (hybrydowa)
15 2011-2012: Przełącznik zapłonu z przyciskiem, miernik kombinowany, bramka CAN, jednostka sterująca napędu na wszystkie koła (AWD)
10 15 Wzmacniacz BOSE
11 10 Moduł kontroli nadwozia (BCM), przełącznik pamięci fotela, inteligentny dźwiękowy sygnał ostrzegawczy kluczyka, przekaźnik świateł do jazdy dziennej (2015-2018)
12 10 2015-2018: Wzmacniacz antenowy NATS
13 10 Odmgławiacz lusterka
14 20 Odmgławiacz tylnej szyby
15 20 Odmgławiacz tylnej szyby
16 15 2015-2018: Jednostka sterująca tylnego podgrzewanego siedzenia, przełącznik tylnego podgrzewanego siedzenia (LH/RH)
10 Hybrydowy: pompa grzewcza
17  –
18 20 2013-2018: Gniazdo zapalniczki, przednie gniazdo zasilania (2015-2018), gniazdo zasilania konsoli (2013-2014)
15 2011-2012: Gniazdko zapalniczki
19 10 Wzmacniacz automatyczny klimatyzacji, tuner radia satelitarnego, adapter telefonu, wyłącznik główny szyby, przełącznik wielofunkcyjny, jednostka aktywnej kontroli hałasu, wzmacniacz BOSE, jednostka sterująca AV, mikrofon przedni (aktywna kontrola hałasu), mikrofon tylny (aktywna kontrola hałasu), Around View Monitor Control Unit (2015-2018), przełącznik telematyczny (2013-2018), wyświetlacz (2011-2012)
20 20 Gniazdo zasilania konsoli (2011-2012, 2015-2018), tylne gniazdo zasilania (2015-2018)
21 15 Silnik dmuchawy
22 15 Silnik dmuchawy
Przekaźnik
R1 Zapłon
R2 Odmgławiacz tylnej szyby
R3 Akcesorium
R4 Dmuchawa przednia
Zobacz także:  Infiniti M30 (1990-1992) - schematy bezpieczników i przekaźników

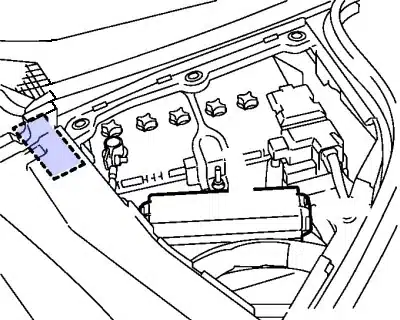

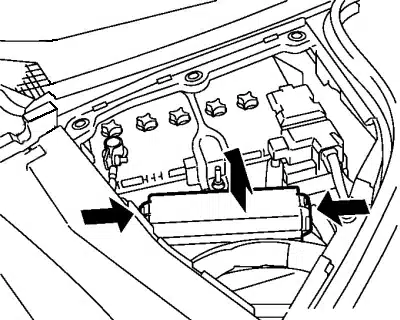

Skrzynka bezpieczników komory silnika 1

W pobliżu akumulatora.

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
31 15 Przekaźnik klaksonowy, alternator
32 15 5.6L VK56VD: Przekaźnik wtryskiwacza nr 2
10 Hybrydowy: Przekaźnik świateł do jazdy dziennej
33 10 Jednostka sterująca napędu na wszystkie koła (AWD)
34 15 Jednostka sterująca AV, wzmacniacz BOSE, jednostka aktywnej kontroli hałasu, jednostka sterująca monitorem otoczenia (2015-2018), tuner radia satelitarnego (2011-2014), wyświetlacz (2011-2013), moduł adaptera Tel (2011-2013), telematyka Jednostka sterująca (TCU (2014))
35  –
36 10 Moduł sterowania skrzynią biegów (TCM)
37 20 2011-2013: Tylny przekaźnik silnika z aktywnym kierowaniem na cztery koła (4WAS)
10 Hybrydowy: Siłownik pedału przyspieszenia
38 10 2013-2018: Przekaźnik klaksonu bezpieczeństwa pojazdu
10 2011-2012: Przekaźnik świateł do jazdy dziennej
G 50 z wyjątkiem hybrydowego: przekaźnik silnika siłownika zmiennego zdarzenia i podnoszenia (VVEL)
50 Hybrydowy: Przekaźnik wentylatora chłodzącego 1
H 30 Przekaźnik zapłonu (Bezpieczniki: „1”, „2”, „3”, „4”, „16”)
I 30 5.6L VK56VD: Przekaźnik wtryskiwacza nr 1
J 30 Jednostka sterująca pasem bezpieczeństwa przed zderzeniem (po stronie kierowcy)
K 30 Jednostka sterująca pasem bezpieczeństwa przed zderzeniem (po stronie pasażera)
L 40 Moduł sterowania nadwozia (BCM), wyłącznik automatyczny (jednostka sterująca automatycznego pozycjonera napędu, gniazdo zasilania ) , bezpiecznik: „12”
M 30 ABS
N 50 ABS
O 50 z wyjątkiem Hybrid: Przekaźnik wentylatora chłodzącego №1
P 50 z wyjątkiem Hybrydy: Bezpiecznik: „61”, „62”, „63”
Przekaźnik
R1 Klakson

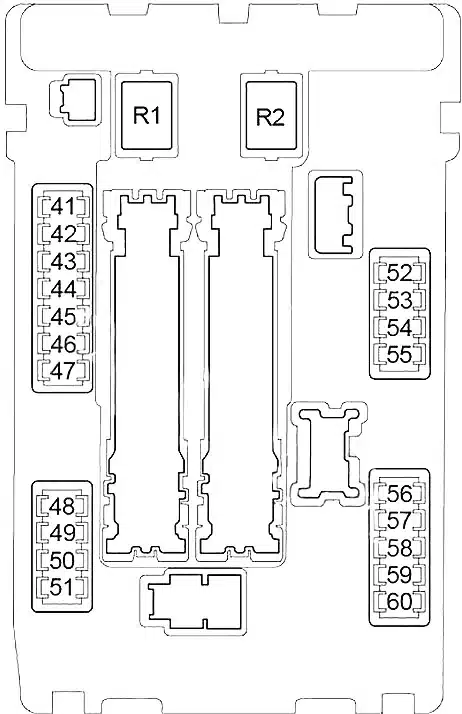

Skrzynka bezpieczników komory silnika 2

W pobliżu akumulatora.

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
41 15 Przekaźnik pompy paliwa
42 10 z wyjątkiem hybryd: Przekaźnik wentylatora chłodzącego nr 1, przekaźnik wtryskiwacza nr 1 (5,6L VK56VD), przekaźnik wtryskiwacza nr 2 (5,6L VK56VD (2011-2014))
10 Hybrydowy: przekaźnik wentylatora chłodzącego nr 1, przekaźnik dodatkowej elektrycznej pompy olejowej, pomocniczy falownik elektrycznej pompy olejowej
43 10 z wyjątkiem hybryd: Moduł sterowania skrzynią biegów (TCM)
10 Hybrydowy: Hybrydowy moduł sterujący układu napędowego (HPCM), akumulator litowo-jonowy, falownik silnika trakcyjnego, moduł sterujący skrzyni biegów (TCM)
44 10 Moduł sterujący silnika (ECM), wtryskiwacze paliwa (modele silników VQ i hybrydowe)
45 15 Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu
46 10 z wyjątkiem hybryd: Siłownik pedału przyspieszenia / czujnik położenia pedału przyspieszenia, czujnik inteligentnego tempomatu (ICC), przekaźnik zatrzymania hamulca ICC, ABS, czujnik kąta skrętu, moduł sterujący brzęczyka wspomagającego kierowcę, jednostka sterująca napędu na wszystkie koła (AWD), zaawansowane systemy wspomagania kierowcy (ADAS) jednostka sterująca, boczny radar LH/RH, jednostka kamery pasa ruchu, jednostka sterująca wspomagania kierownicy, czujnik prędkości zbaczania/boczny/opóźniania G, główna jednostka sterująca aktywnego kierowania na 4 koła (4WAS) (2011-2013), kontrola wspomagania kierownicy Jednostka (2011-2014)
10 Hybrydowy: aktuator pedału przyspieszenia, czujnik inteligentnego tempomatu (ICC), elektrycznie napędzany inteligentny hamulec (EDIB)
47 10 Silnik wycieraczki przedniej, pompa spryskiwacza
48 10 2011-2012: Przekaźnik blokady kierownicy
49 10 z wyjątkiem hybrydowego: przekaźnik klimatyzatora
50 15 Przekaźnik silnika sterującego przepustnicą
51 15 Przekaźnik modułu sterującego silnika (ECM) (moduł sterujący silnika, zawór sterujący odpowietrzania pochłaniacza EVAP, skraplacz, cewki zapłonowe, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, czujnik masowego przepływu powietrza, zawór elektromagnetyczny sterujący rozrządem zaworu dolotowego, zawór elektromagnetyczny sterujący rozrządem zaworu wydechowego ( 5,6L VK56VD), przekaźnik wtryskiwacza nr 2 (5,6L VK56VD (2015-2018)), moduł sterowania zmiennym zaworem i podnoszeniem (VVEL), wzmacniacz antenowy NATS
52 10 2015-2018: Przednie lampy zespolone, tylne lampy zespolone, lampy tablicy rejestracyjnej, tylna lampa zespolona prawa (strona nadwozia)
53 10 Lampa mapowa, tylna lampa kombinowana lewa (bok nadwozia), oświetlenie popielniczki, przełącznik kombinowany, lampa schowka na rękawiczki, przełącznik otwierania pokrywy bagażnika, przełącznik sterowania licznikiem, przełącznik wielofunkcyjny, potrójny przełącznik, podwójny przełącznik, przełącznik telematyki, przełącznik pamięci siedzenia, zegar, papieros Gniazdo zapalniczki, przełącznik podgrzewanego przedniego fotela (po stronie kierowcy/pasażera), przełącznik fotela z klimatyzacją (po stronie kierowcy/pasażera), podświetlenie selektora zmiany biegów A/T, przełącznik wyboru trybu jazdy, wyłącznik IBA
54 10 Lewy reflektor (światła drogowe)
55 10 Prawy reflektor (światła drogowe)
56 15 Lewy reflektor (światła mijania)
57 15 Prawy reflektor (światła mijania)
58 10 2013-2018: Przekaźnik świateł do jazdy dziennej
59 15 Przekaźnik przednich świateł przeciwmgielnych
60 30 Główny przekaźnik wycieraczek przednich (przekaźnik przednich wycieraczek Hi/Lo), przekaźnik cofania wycieraczek
Przekaźnik
R1  –
R2 z wyjątkiem Hybrid: Sterowanie rozrusznikiem
Zobacz także:  Infiniti G20 (1998-2002) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników komory silnika 3

(tylko hybryda)

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Obwód chroniony
61 15 Przekaźnik podgrzewanego siedzenia, przekaźnik siedzenia sterowanego klimatyzacją
62 15 Przekaźnik fotela sterowany klimatyzacją
63 15 Jednostka sterująca zamknięciem bagażnika
64 10 Kontroler akumulatorów litowo-jonowych
65 10 Napędzany elektrycznie inteligentny hamulec (EDIB)
66 15 Jednostka zapasowa zasilania hamulca
67  –
68 20 Przekaźnik wentylatora chłodzącego akumulator
69  –
70 10 Hybrydowy moduł sterujący układu napędowego (HPCM)
71 10 Falownik silnika trakcyjnego
72 10 Elektryczna pompa wodna
73 10 Przetwornica DC/DC, kontroler akumulatorów litowo-jonowych
74 10 Hybrydowy moduł sterujący układu napędowego (HPCM)
T  –
U  –
V  –
W  –
X 50 Bezpiecznik” „61”, „62”, „63”
Y 50 Przekaźnik samoodcinający (bezpieczniki: „70”, „71”, „72”, „73”), bezpiecznik: „74”
Z  –
Przekaźnik
R1 Samowyłączanie
Zobacz także:  Infiniti I30, I35 (1999-2004) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników komory silnika 4

(tylko hybryda)

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
O 80 Moduł sterujący wspomagania kierownicy
P 60 Wysoki przekaźnik reflektorów (bezpieczniki: „54”, „55”), niski przekaźnik reflektorów (bezpieczniki: „56”, „57”), przekaźnik świateł tylnych (bezpieczniki: „53”), bezpiecznik: „59”, „60”
Q 80 Przekaźnik zapłonu (Bezpieczniki: „41”, „42”, „43”, „44”, „45”, „46”, „47”), Bezpieczniki: „50”, „51”
R 100 Przekaźnik akcesoriów (bezpieczniki: „18”, „19”, „20”), przekaźnik odmgławiacza tylnej szyby (bezpieczniki: „13”, „14”, „15”), przekaźnik dmuchawy (bezpieczniki: „21”, „22” ), Bezpieczniki: „5”, „6”, „7”, „8”, „9”, „10”, „11”
S 100 Bezpiecznik: „G”, „H”, „J”, „K”, „L”, „M”, „N”, „31”, „32”, „34”, „36”, „37”, „38”

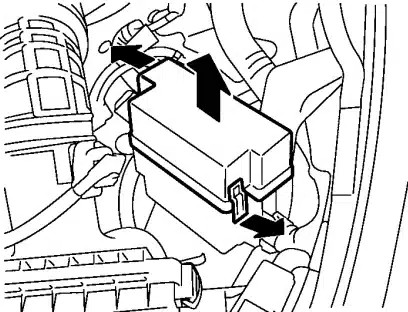

Skrzynka przekaźnikowa 1

(z wyjątkiem hybrydy)

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
61 10 Przekaźnik przedniego podgrzewanego siedzenia, przekaźnik siedzenia sterowanego klimatyzacją
62 15 Przekaźnik fotela sterowany klimatyzacją
63 15 Siłownik pedału przyspieszenia / czujnik położenia pedału przyspieszenia
Q 40 2011-2013: Przednia jednostka sterująca z aktywnym kierowaniem na cztery koła (4WAS)
Przekaźnik
R1 5.6L VK56VD: Wtryskiwacz (№1)
R2 Blokada zmiany biegów
R3 Inteligentny tempomat (ICC) Trzymanie hamulca
R4 Przednia wycieraczka do tyłu
R5 Wentylator chłodzący (№1)
R6 Zmienny zawór zdarzenia i silnika siłownika podnoszenia (VVEL)
R7 Klakson bezpieczeństwa pojazdu
R8 Światła do jazdy dziennej



Skrzynka przekaźnikowa 2

(5,6 l VK56VD)

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
S  –
R 50 Przekaźnik wentylatora chłodzącego №2
Przekaźnik
R1 Wentylator chłodzący (№2)
R2 Wtryskiwacz (№2)



Topliwy blok łącza

Infiniti M37, M56, Q70, M35h (2011-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 250 z wyjątkiem Hybrydy: Alternator, Rozrusznik, Bezpiecznik: „C”, „D”, „E”
250 Hybrydowy: kontroler akumulatora litowo-jonowego
B 100 z wyjątkiem Hybrydy: Bezpiecznik: „O”, „P”, „R”
250 Hybryda: Bezpiecznik: „O”, „P”, „Q”, „R”, „S”, „Y”, „X”, „64”, „65”, „66”, „68”
C 100 z wyjątkiem Hybrydy: Bezpieczniki: „31”, „32”, „33”, „34”, „36”, „37”, „38”, „G”, „H”, „I”, „J”, „ K”, „L”, „M”, „N”
D 80 z wyjątkiem hybryd: Przekaźnik zapłonu (Bezpieczniki: „41”, „42”, „43”, „44”, „45”, „46”, „47”), Bezpieczniki: „49”, „50”, „51”
50 Hybryda: Jednostka inteligentnego hamulca napędzanego elektrycznie (EDIB)
E 100 z wyjątkiem Hybrydowych: Przekaźnik akcesoriów (bezpieczniki: „18”, „19”, „20”), przekaźnik szyby tylnej odmgławiacza (bezpieczniki: „13”, „14”, „15”), przekaźnik dmuchawy (bezpieczniki: „21”, „22”), Bezpiecznik: „5”, „6”, „7”, „8”, „9”, „10”, „11”
F 60 z wyjątkiem hybryd: Przekaźnik wysokiego poziomu reflektorów (Bezpieczniki: „54”, „55”), Przekaźnik niskiego poziomu reflektorów (Bezpieczniki: „56”, „57”), Przekaźnik świateł tylnych (Bezpieczniki: „52”, „53”), Bezpiecznik: „58”, „59”, „60”
50 Hybrydowy: przekaźnik podrzędnej elektrycznej pompy olejowej
