Infiniti FX35, FX45 (2003-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti FX35, FX45 z lat: 2003, 2004, 2005, 2006, 2007, 2008.   Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed […]

10/24/2024
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti FX35, FX45 z lat: 2003, 2004, 2005, 2006, 2007, 2008.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

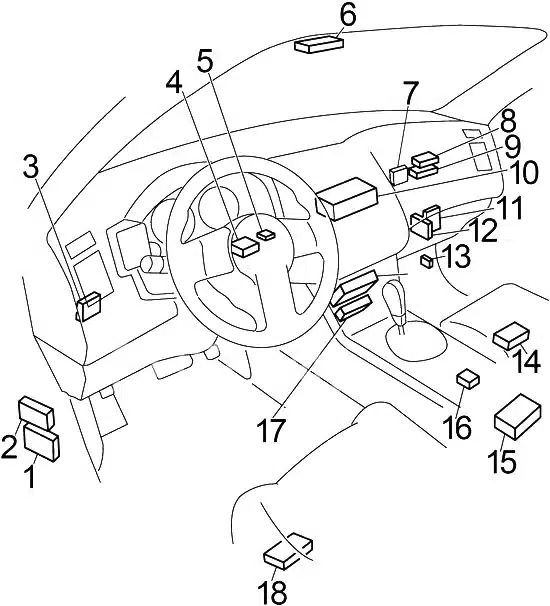

  1. Moduł sterowania nadwozia (BCM)
  2. Skrzynka bezpiecznikowa
  3. Inteligentna jednostka kluczowa
  4. Jednostka blokady kierownicy
  5. Wzmacniacz antenowy NATS
  6. Kamera ostrzegająca o opuszczeniu pasa ruchu (LDW)
  7. Jednostka sterująca ostrzeganiem o niskim ciśnieniu w oponach
  8. Adapter TEL
  9. Wyświetlacz
  10. Zunifikowany licznik i wzmacniacz klimatyzacji
  11. Jednostka inteligentnego tempomatu (ICC)
  12. Moduł sterujący silnika (ECM)
  13. Jednostka sterująca AWD
  14. Automatyczna jednostka sterująca pozycjonera napędu
  15. Jednostka sterująca NAVI
  16. Jednostka czujnika diagnostyki poduszki powietrznej
  17. Jednostka sterująca kamery cofania
  18. Jednostka sterująca fotelem kierowcy



Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

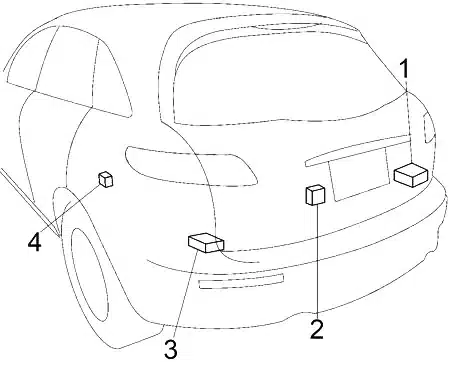

  1. Wzmacniacz głośnikowy BOSE
  2. Jednostka sterująca zamykaniem tylnych drzwi
  3. Tylna jednostka sterująca lampą zespoloną
  4. 2003-2005: Przekaźnik lampy rezerwowej

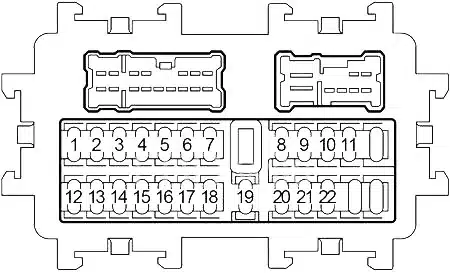

Skrzynka bezpieczników w przedziale pasażerskim

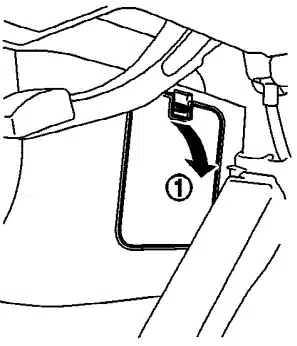

Panel bezpieczników znajduje się w dolnej części po stronie kierowcy za panelem nożnym.

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Moduł sterujący nadwozia (BCM), moduł sterujący silnika (ECM), wtryskiwacze paliwa
2 15 Gniazdo zasilania przechowalni bagażu
3 15 Tylne gniazdo zasilania
4 15 Przednie gniazdo zasilania №2
5  –
6 10 Audio, wyświetlacz jednostki sterującej, tuner radia satelitarnego, ujednolicony miernik i wzmacniacz klimatyzacji, przełącznik klimatyzacji i AV, wzmacniacz antenowy, moduł kontroli nadwozia (BCM), jednostka sterująca kamery cofania, jednostka sterująca NAVI, odtwarzacz DVD, adapter TEL Jednostka, inteligentna jednostka kluczowa, zewnętrzna antena kluczowa, licznik kombinowany
7 15 Przednie gniazdo zasilania №1
8 15 Podgrzewane lusterko
9 10 Miernik kombinowany, jednostka sterująca automatycznego pozycjonera napędu
10 15 Silnik dmuchawy, zunifikowany licznik i wzmacniacz klimatyzacji
11 15 Silnik dmuchawy, zunifikowany licznik i wzmacniacz klimatyzacji
12 10 Inteligentny tempomat (ICC), czujnik ICC, przełącznik hamulca ICC, przekaźnik zatrzymania hamulca ICC, moduł sterowania silnikiem, ujednolicony miernik i wzmacniacz klimatyzacji, przełącznik świateł stopu, elektromagnes blokady zmiany biegów, zawór elektromagnetyczny ECV (sprężarka klimatyzacji), wyświetlacz Jednostka sterująca, jednostka sterująca NAVI, jednostka adaptera TEL, inteligentny moduł klucza, czujnik kąta skrętu, przełącznik trybu śniegu, przełącznik ostrzegania o opuszczeniu pasa ruchu (LDW), jednostka kamery LDW, gong LDW, automatyczne lusterko wewnętrzne zapobiegające oślepianiu (kompas), hamulec ASCD Przełącznik, przekaźnik odmgławiacza tylnej szyby, jednostka sterująca AWD
13 10 Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów
14 10 Licznik kombinowany
15 10 Przełącznik podgrzewanego siedzenia
16 10 2003-2005: Czujniki tlenu, czujniki stosunku powietrza do paliwa
17 20 Wzmacniacz głośnikowy BOSE
18 15 Jednostka sterująca zamykaniem tylnych drzwi
19 10 Miernik kombinowany, zunifikowany licznik i wzmacniacz klimatyzacji, złącze łącza danych, jednostka sterująca kamery cofania, kontrolka bezpieczeństwa, zegar
20 10 Przełącznik świateł stopu, inteligentny tempomat (ICC), przekaźnik zatrzymania hamulca ICC, ABS, ujednolicony miernik i wzmacniacz klimatyzacji, jednostka sterująca tylnymi lampami zespolonymi
21 10 Jednostka sterująca AWD
22 15 Moduł sterowania nadwozia (BCM), przełącznik kluczykowy, przełącznik kluczykowy i przełącznik pokrętła zapłonu, wzmacniacz antenowy NATS, jednostka sterująca automatycznego pozycjonera napędu
Przekaźnik
R1 Dmuchacz
R2 Akcesorium
Zobacz także:  Infiniti I30 (1995-1999) - schematy bezpieczników i przekaźników

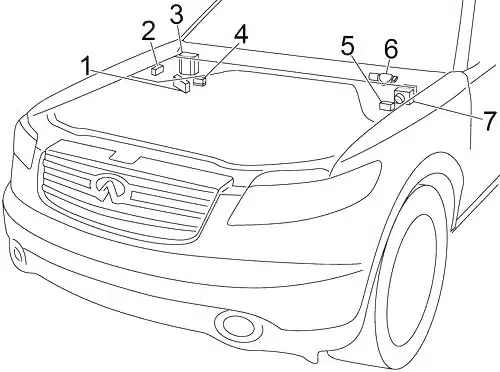

Komora silnika

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników №2
  2. Skrzynka przekaźnikowa №1
  3. Skrzynka bezpieczników nr 1 (IPDM)
  4. Topliwy uchwyt ogniwa
  5. 2006-2008: Skrzynka przekaźnikowa №2
  6. Silnik wycieraczki przedniej
  7. Jednostka sterująca ABS

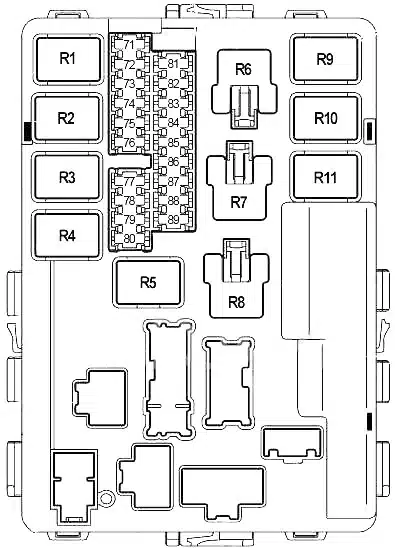

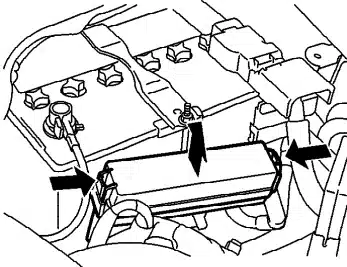

Skrzynka bezpieczników komory silnika 1

W pobliżu akumulatora.

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
71 10 Przekaźnik lampy tylnej, lampa postojowa, lampa tylna, lampa obrysowa boczna, procesor IPDM, sterowanie celowaniem reflektorów, jednostka sterująca tylnymi lampami zespolonymi, lampa tablicy rejestracyjnej, lampa w schowku na rękawiczki, przełącznik kombinowany, mikrofon (podświetlenie: urządzenie A/T, przełącznik trybu śniegu , Wyłącznik VDC OFF, Zegar, Przełącznik zagrożeń, Przełącznik podgrzewanego siedzenia, Przełącznik zdalnego sterowania lusterkiem w drzwiach, Przełącznik LDW, Przełącznik klimatuzacji i AV, Odtwarzacz DVD, Przednie gniazdo zasilania)
72 10 Prawy reflektor (światła drogowe)
73 30 Przekaźnik wycieraczek przednich
74 10 Lewy reflektor (światła drogowe)
75 20 Przekaźnik odmgławiacza tylnej szyby
76 15 Prawy reflektor (światła mijania)
77 20 Moduł sterujący silnika (ECM), przekaźnik ECM, zawór elektromagnetyczny sterowania rozrządem zaworu dolotowego, czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, czujniki położenia wałka rozrządu, zawór elektromagnetyczny sterowania objętością przedmuchu pochłaniacza EVAP, cewki zapłonowe, skraplacz, czujniki położenia sterowania rozrządem zaworu dolotowego ( VK45DE)
78 15 Procesor IPDM, odmrażacz wycieraczek przedniej szyby
79 10 Sprzęgło sprężarki klimatyzacji
80 20 Przekaźnik odmgławiacza tylnej szyby, bezpiecznik: „8”
81 15 Przekaźnik pompy paliwa, zespół czujnika poziomu paliwa i pompa paliwa, moduł sterujący silnika (ECM)
82 10 ABS
83 10 Moduł sterowania skrzynią biegów (TCM), przekaźnik lampy cofania, jednostka sterująca wyświetlacza, jednostka sterująca NAVI, jednostka sterująca kamery cofania
84 10 Przełącznik kombinowany, system spryskiwaczy przednich i tylnych
85 10 Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu
86 15 Lewy reflektor (światła mijania)
87 15 Przekaźnik silnika sterującego przepustnicą, moduł sterujący silnika (ECM)
88 15 Przekaźnik przednich świateł przeciwmgielnych
89 10 Złącze łącza danych, zawór sterujący odpowietrznika pochłaniacza EVAP, elektromagnetyczny zawór sterujący VIAS (VK45DE)
Przekaźnik
R1 Moduł sterujący silnika
R2 Reflektor – światła drogowe
R3 Reflektor – światła mijania
R4 Rozrusznik
R5 Zapłon
R6 Wentylator chłodzący (№3)
R7 Wentylator chłodzący (№1)
R8 Wentylator chłodzący (№2)
R9 Silnik sterujący przepustnicą
R10 Pompa paliwowa
R11 Przednia lampa przeciwmgielna
Zobacz także:  Infiniti QX4 (1996-2003) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników komory silnika 2

W pobliżu akumulatora.

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
31 30 Światła do holowania przyczepy
32 15 Audio, subwoofer, jednostka sterująca wyświetlacza, przełącznik klimatyzacji i AV, jednostka sterująca NAVI, odtwarzacz DVD, adapter TEL
33 10 Alternator
34 15 Przekaźnik klaksonowy
35 10 Inteligentny tempomat (ICC)
36 10 Przekaźnik światła dziennego
37 10 Moduł sterowania skrzynią biegów (TCM)
38 10 Inteligentny moduł kluczyka, przełącznik kluczykowy i przełącznik pokrętła zapłonu, przekaźnik odblokowujący po stronie pasażera, moduł blokady układu kierowniczego, inteligentny brzęczyk ostrzegawczy kluczyka
F 40 Przełącznik zapłonu, przekaźnik rozrusznika
G 40 Przekaźnik wentylatora chłodzącego nr 1, przekaźnik wentylatora chłodzącego nr 3
H 40 Przekaźnik wentylatora chłodzącego 2
I 50 ABS
J  –
K 30 Przekaźnik akcesoriów nr 2 (Bezpieczniki: „2”, „3”)
L 30 ABS
M 50 Moduł sterowania nadwozia (BCM), jednostka sterująca automatycznego pozycjonera napędu, fotel elektryczny, okno zasilania, szyberdach, wycieraczka tylna, oświetlenie wewnętrzne, kierunkowskazy, zagrożenie
Przekaźnik
R1 Klakson
R2 Akcesorium 2
Zobacz także:  Infiniti Q45 (2002-2006) - schematy bezpieczników i przekaźników



Skrzynka przekaźników 1

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Światło dzienne
R2 Przytrzymanie hamulca ICC
R3 Odmgławiacz tylnej szyby



Skrzynka przekaźników 2

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Lampa zapasowa
R2  –



Topliwy blok łącza

Infiniti FX35, FX45 (2003-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 120 Alternator, Bezpiecznik: „B”, „C”
B 100 Bezpiecznik: „32”, „33”, „34”, „35”, „36”, „37”, „38”, „F”, „G”, „H”, „I”, „K”, „L”, „M”
C 80 Wysoki przekaźnik reflektorów (bezpieczniki: „72”, „74”), niski przekaźnik reflektorów (bezpieczniki: „76”, „86”), Bezpieczniki: „71”, „73”, „75”, „87”, „88 ”
D 60 Przekaźnik akcesoriów (Bezpieczniki: „4”, „6”, „7”), Przekaźnik dmuchawy (Bezpieczniki: „10”, „11”), Bezpieczniki: „17”, „18”, „19”, „20”, „21”, „22”
E 80 Przekaźnik zapłonu (przekaźnik klimatyzacji, przekaźnik wycieraczek przedni, przekaźnik górny wycieraczek przednich, Bezpiecznik: „81”, „82”, „83”, „84”, „85”, „89”), Bezpiecznik: „77”, „ 78”, „79”, „80”
