W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti I30 z lat: 1995, 1996, 1997, 1998, 1999.

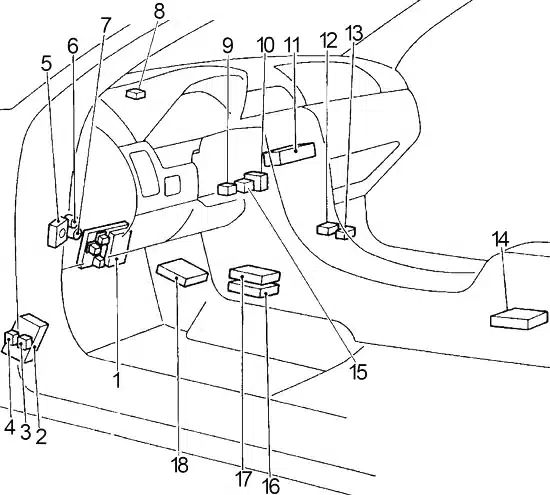

Przedział pasażerski

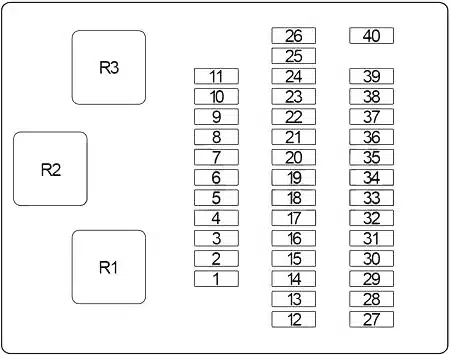

Skrzynka bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
Numer | Ampery [A] | Opis |
---|---|---|
1 | 10 | Jednostka czujnika diagnostyki poduszki powietrznej |
2 | 15 | Silnik dmuchawy |
3 | 15 | Silnik dmuchawy |
4 | 7,5 | Moduł sterowania transmisją (TCM), przełącznik pozycji zamkniętej przepustnicy |
5 | 7,5 | Moduł sterowania nadwozia (BCM) (lampy wewnętrzne/oświetlenie) |
6 | 15 | Zapalniczka |
7 | 10 | Przełącznik zdalnego sterowania lusterek zewnętrznych, przekaźnik odmgławiacza lusterek zewnętrznych |
8 | – | – |
9 | – | – |
10 | 15 | Przełącznik lampy stopu, lampy stopu, jednostka sterująca automatycznego urządzenia kontroli prędkości (ASCD) |
11 | 10 | Moduł sterowania nadwozia (lampki ostrzegawcze), wyłącznik awaryjny, wielofunkcyjny przekaźnik zdalnego sterowania, kombinowana jednostka błyskowa |
12 | 7,5 | Moduł kontroli nadwozia (BCM), lampy wewnętrzne, jednostka sterująca światłami automatycznymi, jednostka sterująca światłami dziennymi, przekaźnik odmgławiacza tylnej szyby, przełącznik główny automatycznego urządzenia kontroli prędkości (ASCD), przekaźnik podtrzymania ASCD, przełącznik hamulca ASCD, przełącznik sprzęgła ASCD, jednostka sterująca ASCD , przełącznik pozycji postojowej/neutralnej, komunikator Infiniti (IVCS), okno zasilania, system ostrzegania przed kradzieżą, sygnał ostrzegawczy, zamek do drzwi |
13 | 10 | Miernik kombinowany, jednostka sterująca światłami dziennymi, alternator, światła cofania (przełącznik położenia postojowego/neutralnego (A/T), przełącznik położenia cofania (M/T)), lusterko wewnętrzne, ABS/TCS, moduł sterowania skrzynią biegów (TCM), Czujnik prędkości pojazdu |
14 | 7,5 | Migacz zespolony, wyłącznik świateł awaryjnych, przekaźnik świateł narożnych, wyłącznik świateł narożnych |
15 | 10 | ABS/TCS |
16 | 7,5 | Przekaźnik klimatyzatora, zawór sterowania powietrzem biegu jałowego (IACV-FICD) zawór elektromagnetyczny |
17 | 10 | Przekaźnik położenia postojowego/neutralnego, przełącznik położenia postojowego/neutralnego, immobilizer Nissana systemu przeciwkradzieżowego (NATS), przekaźnik pompy paliwa, wentylator chłodzący, zawór regulacji objętości EGR, zawór odcinania podciśnienia, zawór obejściowy, zawór odpowietrzający pochłaniacza EVAP |
18 | 7,5 | Przełącznik sterowania oświetleniem, lusterko wewnętrzne, lampka schowka na rękawiczki, oświetlenie: (wzmacniacz automatyczny klimatyzacji, licznik kombinacji, przełącznik zestawu głośnomówiącego, jednostka sterująca drzwiami kierowcy, jednostka sterująca drzwiami pasażera, audio, automatyczna skrzynia biegów, przełącznik zagrożeń, automatyczne urządzenie kontroli prędkości ( ASCD) Wyłącznik główny, wyłącznik odmgławiacza tylnej szyby, zegar, popielniczka) |
19 | 7,5 | Moduł kontroli nadwozia (BCM), jednostka automatycznego sterowania oświetleniem, komunikator Infiniti (IVCS), system ostrzegania przed kradzieżą |
20 | 20 | Silnik wycieraczki przedniej, przekaźnik wycieraczki przedniej, przełącznik wycieraczki przedniej, silnik spryskiwacza przedniego, moduł sterujący nadwozia (BCM) |
21 | 10 | Radio i odtwarzacz CD, zegar, włącznik czasowy anteny |
22 | 15 | Przekaźnik wzmacniacza audio |
23 | – | – |
24 | 10 | Telefon, Transceiver |
25 | – | – |
26 | 7,5 | Lampy wewnętrzne, lampa w bagażniku, lampa punktowa, oświetlenie otworu kluczyka zapłonu, moduł sterowania nadwoziem (BCM) |
27 | – | – |
28 | 7,5 | Telefon |
29 | 10 | Podgrzewane siedzenie |
30 | – | – |
31 | 15 | 1999: Podgrzewane czujniki tlenu, czujniki stosunku powietrza do paliwa |
32 | 15 | 1995-1998: Przekaźnik pompy paliwa, moduł sterujący pompy paliwa (FPCM) |
33 | 7,5 | Rozrusznik, przekaźnik blokady sprzęgła (M/T), przekaźnik pozycji postojowej/neutralnej (A/T), jednostka sterująca światłami dziennymi |
34 | 20 | 1999: Wtryskiwacze |
15 | 1995-1998: Podgrzewane czujniki tlenu, czujniki stosunku powietrza do paliwa | |
35 | 15 | 1999: Przekaźnik pompy paliwa |
36 | 7,5 | Telefon, słuchawka, nadajnik-odbiornik |
37 | 15 | Siłownik otwierania pokrywy bagażnika, siłownik otwierania pokrywy paliwa |
38 | 20 | Przekaźnik odmgławiacza tylnego okna, przełącznik odmgławiacza tylnego okna, przekaźnik odmgławiacza lusterka bocznego |
39 | 20 | Przekaźnik odmgławiacza tylnej szyby |
40 | 7,5 | Miernik kombinowany, lampy lusterek próżnych, lampa punktowa, gong ostrzegawczy, przełącznik kluczykowy, zegar, licznik czasowy anteny mocy, przekaźnik szyberdachu, wielofunkcyjna jednostka zdalnego sterowania, lampka kontrolna bezpieczeństwa, immobilizer Nissan Anti Theft System (NATS), zintegrowany nadajnik Homelink |
R1 | Silnik dmuchawy | |
R2 | Zapłon | |
R3 | Akcesorium |

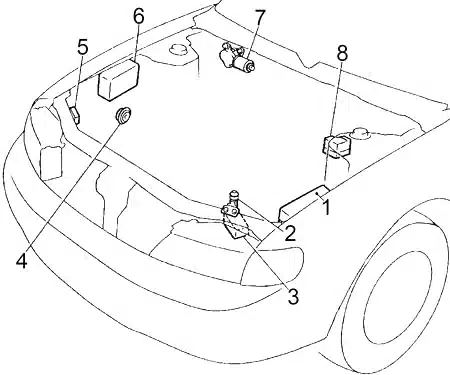

Komora silnika
Skrzynka bezpieczników w komorze silnika
W pobliżu akumulatora.
Numer | Ampery [A] | Opis |
---|---|---|
51 | – | – |
52 | – | – |
53 | 15 | 1999: Przekaźnik lewego reflektora (światła mijania / drogowe), przełącznik oświetlenia, wskaźnik świateł drogowych, jednostka sterująca światłami automatycznymi, jednostka sterująca światłami dziennymi, przekaźnik przedniego światła przeciwmgielnego, przekaźnik światła zakrętowego |
15 | 1995-1998: Lewy reflektor (światła mijania/drogowe), przełącznik oświetlenia, wskaźnik świateł drogowych, jednostka sterująca światłami dziennymi, przekaźnik przedniego światła przeciwmgielnego, przekaźnik światła zakrętowego | |
54 | 15 | 1999: Przekaźnik prawego reflektora (światła mijania / drogowe), przełącznik oświetlenia, jednostka automatycznego sterowania oświetleniem, jednostka sterowania światłami dziennymi |
15 | 1995-1998: Prawy reflektor (światła mijania/drogowe), przełącznik oświetlenia, jednostka sterująca światłami dziennymi | |
55 | 10 | 1999: Sterowanie mocowaniem przedniego silnika |
56 | 7,5 | Moduł kontroli nadwozia (BCM), komunikator Infiniti (IVCS), system ostrzegania przed kradzieżą, lampy schodowe |
57 | 10 | 1999: Moduł sterujący silnika (ECCS), immobilizer Nissan Anti Theft System (NATS), czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, zawór elektromagnetyczny biegu jałowego (IACV-ACC), cewki zapłonowe, EGR, zawór regulacji objętości EGR, EVAP Czujnik ciśnienia układu sterowania |
7,5 | 1995-1998: Moduł sterujący silnika (ECCS), czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, zawór elektromagnetyczny biegu jałowego (IACV-ACC), cewki zapłonowe | |
58 | 10 | Moduł sterujący silnika (ECCS), czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, zawór elektromagnetyczny sterowania powietrzem biegu jałowego (IACV-ACC), cewki zapłonowe, EGR, zawór regulacji objętości EGR, czujnik ciśnienia układu sterowania EVAP |
59 | – | – |
60 | 7,5 | Alternator |
61 | 7,5 | Przekaźnik klimatyzatora, zawór sterowania powietrzem biegu jałowego (IACV-FICD) zawór elektromagnetyczny |
62 | 15 | -1999: radio i odtwarzacz CD, komunikator Infiniti (IVCS), przełącznik IVCS |
63 | 15 | Przekaźnik przednich świateł przeciwmgielnych |
64 | 10 | Przekaźnik klaksonu, przekaźnik klaksonu ostrzeżenia przed kradzieżą, wielokrotna zdalna jednostka sterująca |
65 | 15 | Przekaźnik sygnału dźwiękowego ostrzegającego przed kradzieżą, wielofunkcyjna jednostka sterująca |
7,5 | Przekaźnik sygnału dźwiękowego ostrzegającego przed kradzieżą, wielofunkcyjna jednostka sterująca | |
66 | 15 | 1999: Przekaźnik lamp tylnych (lampy postojowe, lampy tylne, lampy stopu, lampy tablicy rejestracyjnej, przełącznik oświetlenia, sterownik automatycznego oświetlenia, bezpiecznik „5”, „18”) |
15 | 1997-1998: Przełącznik oświetlenia (lampy postojowe, tylne, stop, tablice rejestracyjne, bezpiecznik „5”, „18”) | |
10 | 1995-1996: Włącznik oświetlenia (lampy postojowe, tylne, stopu, tablicy rejestracyjnej, bezpiecznik „5”, „18”) | |
67 | – | – |
68 | – | – |
A | 120 | 1998-1999: Alternator, Bezpieczniki: „B”, „D”, „E”, „F”, „60”, „61”, „62”, „63”, „64”, „65”, „66 ” |
140 | 1995-1997: Alternator, Bezpieczniki: „B”, „D”, „E”, „F”, „60”, „61”, „63”, „64”, „65”, „66” | |
B | 65 | Przekaźnik akcesoriów (bezpieczniki: „6”, „7”, „19”, „20”, „36”), przekaźnik silnika dmuchawy (bezpieczniki: „2”, „3”) |
C | – | – |
D | 30 | Wentylator chłodzący |
E | 30 | Wentylator chłodzący |
F | 30 | Wyłącznik automatyczny nr 1 (siedzenia elektryczne), wyłącznik automatyczny nr 2 (okno elektryczne, zamek do drzwi elektrycznych, jednostka sterująca drzwiami kierowcy/pasażera, jednostka sterująca tylnymi drzwiami, przekaźnik szyberdachu, lampy schodowe) |
G | 30 | ABS/TCS |
H | 30 | Przełącznik zapłonu, rozrusznik |
I | 30 | ABS/TCS |
J | – | – |
K | 75 | Przekaźnik zapłonu (Bezpieczniki: „12”, „13”, „14”, „15”, „16”, „28”, „29”, „31”), Bezpieczniki: „10”, „11”, „22 ”, „24”, „26”, „37”, „38”, „39”, „40” |
Skrzynka przekaźnikowa 1
Numer | Przekaźnik |
---|---|
R1 | Klimatyzator |
R2 | 1995-1998: Ostrzeżenie przed kradzieżą |
R3 | 1999: Lampa tylna |
R4 | 1999: Automatyczne urządzenie kontroli prędkości (ASCD) Hold |
1998: Siłownik ABS | |
95-1996: Obsługa wielu pilotów (2) | |
R5 | 1999: Prawy reflektor |
1995-1998: Lampa narożna | |
R6 | Róg ostrzeżenia przed kradzieżą |
R7 | 1995-1997: Automatyczne urządzenie kontroli prędkości (ASCD) Przełącznik sprzęgła (M/T) |
R8 | Odmgławiacz tylnej szyby |
R9 | Przednia wycieraczka |
R10 | 1999: Lewy reflektor |
1998: Silnik ABS | |
R11 | 1999: Lampa narożna |
1995-1998: Lampa ostrzegawcza przed kradzieżą | |
R12 | Przednia lampa przeciwmgielna |
Skrzynka przekaźnikowa 2
Numer | Przekaźnik |
---|---|
R1 | Wentylator chłodzący (№3) |
R2 | Automatyczna skrzynia biegów: pozycja parkowania/neutralna |
Ręczna skrzynia biegów: blokada sprzęgła | |
R3 | 1999: Silnik ABS |
1995-1998: Automatyczne urządzenie kontroli prędkości (ASCD) Hold | |
R4 | 1999: Zawór elektromagnetyczny ABS |
R5 | Moduł sterujący silnika (ECCS) |
R6 | Wentylator chłodzący (№2) |
R7 | Klakson |
R8 | Wentylator chłodzący (№1) |
