W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i20 z lat: 2008, 2009, 2010, 2011. Sprawdzanie oraz wymiana bezpieczników Hyundai i20 (2008-2011) Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i20 z lat: 2008, 2009, 2010, 2011.

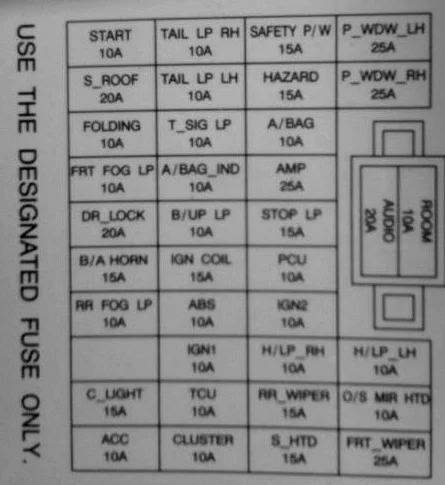

| Nazwa | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FRT WIPER | 25A | Silnik wycieraczek szyby przedniej, przełącznik wielofunkcyjny (przełącznik spryskiwacza szyby przedniej) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O/S MIR HTD | 10 A | ECM(M/T), PCM(A/T), moduł sterowania klimatyzacją, lusterko zewnętrzne zasilania kierowcy i pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/LP LH | 10 A | Przedni reflektor lewy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER CONNECTOR (ROOM) | 10 A | Przekaźnik TYLNY HTD, przełącznik ostrzegawczy drzwi, tablica przyrządów, przekaźnik TYLNY HTD, przełącznik ostrzegawczy drzwi, deska rozdzielcza, komputer pokładowy, moduł kontroli ciśnienia w oponach, BCM, moduł sterowania klimatyzacją, oświetlenie bagażnika, zespół konsoli sufitowej, oświetlenie wnętrza przedniego, wnętrze środkowe światło | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER CONNECTOR (AUDIO) | 20A | System nagłośnienia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW RH | 25A | Główny przełącznik szyby, moduł szyby bezpieczeństwa kierowcy, przełącznik szyby tylnej prawej, przełącznik szyby po stronie pasażera (LH DRIVE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW LH | 25A | Główny przełącznik szyby, moduł szyby bezpieczeństwa kierowcy, przełącznik szyby tylnej prawej, przełącznik szyby po stronie pasażera (RH DRIVE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HTD | 15A | Przełącznik ogrzewania siedzenia pasażera, przełącznik ogrzewania siedzenia kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR WIPER | 15A | Silnik wycieraczki tylnej szyby, przełącznik wielofunkcyjny (przełącznik spryskiwacza szyby przedniej) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/LP RH | 10 A | Reflektory prawe, deska rozdzielcza (reflektory ILUM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN 2 | 10 A | Przełącznik poziomowania reflektorów, czujnik wnętrza pojazdu, BCM, moduł sterujący klimatyzacji, moduł sterujący szyberdachu, reflektory L/R, bezpiecznik E/R i skrzynka przekaźników (przekaźnik FFHS, przekaźnik DRL, przekaźnik sprężarki), przekaźnik i skrzynka bezpieczników DSL (PTC Przekaźnik 2, przekaźnik PTC 3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PCU | 10 A | Czujnik ostrzegawczy filtra paliwa, czujnik masowego przepływu powietrza, ECM (M/T), PCM (A/T) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STOP LP | 15A | Wyłącznik świateł hamowania, złącze łącza danych, przekaźnik POWER WINDOW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG | 10 A | Moduł przełącznika przypominania o pasach bezpieczeństwa, moduł sterowania SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HAZARD | 15A | Wyłącznik awaryjny, przekaźnik awaryjny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SAFETY P/W | 15A | Moduł okna bezpieczeństwa po stronie kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLUSTER | 10 A | Komputer pokładowy, deska rozdzielcza (ILUM), BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU | 10 A | Przełącznik nadbiegu, Generator impulsów „A”, Generator impulsów „B”, Czujnik prędkości pojazdu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN1 | 10 A | Generator (KAPPA), moduł sterowania EPS, moduł kontroli ciśnienia w oponach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS | 10 A | ESP Int, czujnik kąta skrętu kierownicy, moduł sterujący ABS, moduł sterujący ESP, czujnik przerywania, skrzynka bezpieczników i przekaźników E/R (wielofunkcyjne złącze testowe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN COIL | 15A | Cewka zapłonowa (KAPPA), Cewka zapłonowa #1 ~ #4 (GAMMA), Skraplacz (GAMMA) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/UP LP | 10 A | Przełącznik zakresu osi (GAMMA), przełącznik świateł cofania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG IND | 10 A | Deska rozdzielcza (OŚWIETLENIE PODUSZKI POWIETRZNEJ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T/SIG LP | 10 A | przycisk bezpieczeństwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL LP LH | 10 A | Przekaźnik DRL, oświetlenie tablicy rejestracyjnej, lewe tylne światło zespolone, reflektory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL LP RH | 10 A | Reflektor prawy, tylne światło zespolone DCFI, oświetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACC | 10 A | Przełącznik elektrycznego lusterka zewnętrznego, audio, komputer pokładowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/LIGHT | 15A | Zapalniczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR FOG LP | 10 A | TYLNY przekaźnik przeciwmgielny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/A HORN | 15A | Przekaźnik B/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DR-LOCK | 20A | Przekaźnik odblokowania klapy tylnej, przekaźnik blokady/odblokowania PRT, przekaźnik zakleszczenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FRT FOG LP | 10 A | PRZEDNI przekaźnik przeciwmgielny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FOLDING | 10 A | Elektryczny przełącznik lusterka zewnętrznego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/ROOF | 20A | Moduł sterujący szyberdachu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| START | 10 A | ECM (DSL), skrzynka bezpieczników i przekaźników E/R (przekaźnik rozrusznika, przekaźnik alarmu przeciwwłamaniowego) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

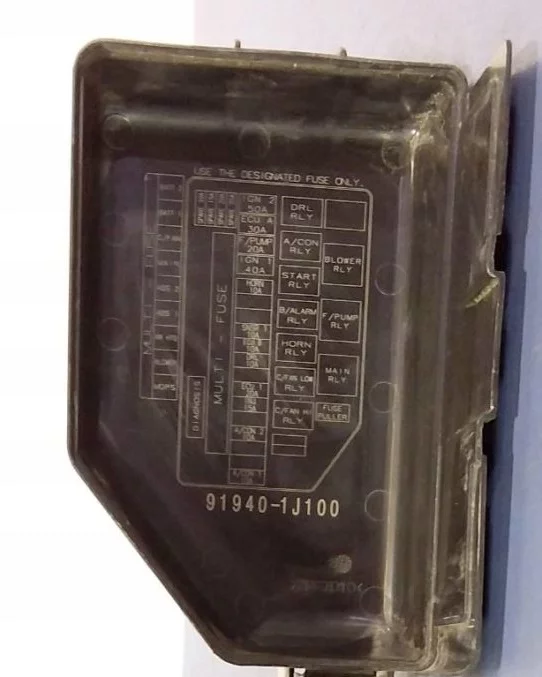

Zdejmij pokrywę panelu bezpieczników, naciskając zaczep i pociągając do góry.
Benzyna
| Nazwa | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BATT2 | 50A | Połączenia L/P (PRZEKAŹNIK ZASILANIA SZYBY, Bezpiecznik (BEZPIECZEŃSTWO REGULATORA SZYBY 15A, NIEBEZPIECZEŃSTWO 15A)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BAT1 | VV | Połączenia L/P (przekaźnik świateł tylnych), bezpiecznik (szyberdach 20a, składany 10a, blokada Prt 20a, światło stopu 15a, B/A) Klakson 15a, tylne światło przeciwmgielne 10a, światło przeciwmgielne 10a, złącze zasilania (wnętrze 10a, audio 20a )) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/FAN | 30A | Przekaźnik WYSOKI WENTYLATOR, Przekaźnik WYSOKI WENTYLATOR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MAIN | 125A | Generator, bezpiecznik (ABS 1 40A, ABS 2 40A, HTD RR 40A, SPRĘŻARKA 40A, MDPS 80A, klimatyzacja 1 10A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 2 | 40A | Wielozadaniowe złącze testowe, moduł sterujący ABS, moduł sterujący ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | 40A | Wielozadaniowe złącze testowe, moduł sterujący ABS, moduł sterujący ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR HTD | 40A | Przekaźnik HTD TYLNY | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOWER | 40A | przekaźnik sprężarki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 80A | Moduł sterujący ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN 2 | 50A | Stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU TO | 30A | ECM(M/T), PCM(A/T), przekaźnik sterujący silnika (przekaźnik główny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F/PUMP | 20A | Przekaźnik FFHS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN 1 | 40A | Stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HORN | 10 A | przekaźnik klaksonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SNSR 1 | 10 A | Czujnik położenia wałka rozrządu, zawór elektromagnetyczny kontroli oczyszczania kanistra, czujnik tlenu (góra, dół), moduł sterujący immobilizera, przekaźnik LOW FAN, przekaźnik HIGH FAN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU B | 10 A | ECM (M/T), PCM (A/T) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRL | 10 A | Masa (BCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 1 | 20A | ECM (M/T), PCM (A/T) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INJ | 15A | Wtryskiwacz #1 ~ #4, siłownik regulacji prędkości biegu jałowego, przekaźnik klimatyzacji, zawór kontroli oleju (GAMMA) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON2 | 10 A | Moduł sterowania klimatyzacją | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nazwa | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BATT2 | 50A | Połączenia L/P (przekaźnik podnośnika szyb, bezpiecznik (SAFETY P/W 15A, HAZARD 15A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BAT1 | VV | Połączenia L/P (przekaźnik świateł tylnych), bezpiecznik (szyberdach 20a, składany 10a, blokada Prt 20a, światło stopu 5a, B/A1) Klakson 15a, tylne światło przeciwmgielne 10a, światło przeciwmgielne 10a, złącze zasilania (wnętrze 10a, audio 20a ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/FAN | 30A | Przekaźnik WYSOKI WENTYLATOR, Przekaźnik WYSOKI WENTYLATOR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MAIN | 125A | Generator, bezpiecznik (ABS 1 40A, ABS 2 40A, HTD RR 40A, SPRĘŻARKA 40A, MDPS 80A, klimatyzacja 1 10A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 2 | 40A | Wielozadaniowe złącze testowe, moduł sterujący ABS, moduł sterujący ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | 40A | Wielozadaniowe złącze testowe, moduł sterujący ABS, moduł sterujący ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR HTD | 40A | Przekaźnik HTD TYLNY | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOWER | 40A | przekaźnik sprężarki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 80A | Moduł sterujący ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DSL | 150A | Skrzynka bezpieczników i przekaźników DSL (przekaźnik żarowy, przekaźnik PTC 1, przekaźnik PTC 2, przekaźnik PTC 3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN 2 | 50A | Stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU TO | 30A | ECM(M/T), PCM(A/T), przekaźnik sterujący silnika (przekaźnik główny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F/HTR | 20A | Przekaźnik FFHS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN 1 | 40A | Stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HORN | 10 A | przekaźnik klaksonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SNSR 1 | 10 A | Czujnik położenia wałka rozrządu, zawór elektromagnetyczny kontroli oczyszczania kanistra, czujnik tlenu (góra, dół), moduł sterujący immobilizera, przekaźnik LOW FAN, przekaźnik HIGH FAN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRL | 10 A | Masa (BCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 2 | 10 A | zawór regulatora ciśnienia paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 1 | 20A | ECM (M/T), PCM (A/T) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INJ | 15A | Wtryskiwacz #1 ~ #4, siłownik regulacji prędkości biegu jałowego, przekaźnik klimatyzacji, zawór kontroli oleju (GAMMA) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON2 | 10 A | Moduł sterowania klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GLOW | 80A | Przekaźnik żarzenia, przekaźnik nagrzewnicy powietrza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC 1 | 50A | Przekaźnik PTC 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC 2 | 50A | Przekaźnik PTC 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC 3 | 50A | Przekaźnik PTC 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
