Hyundai i30 FD (2009-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i30 FD z lat: 2009, 2010. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający […]

10/02/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i30 FD z lat: 2009, 2010.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

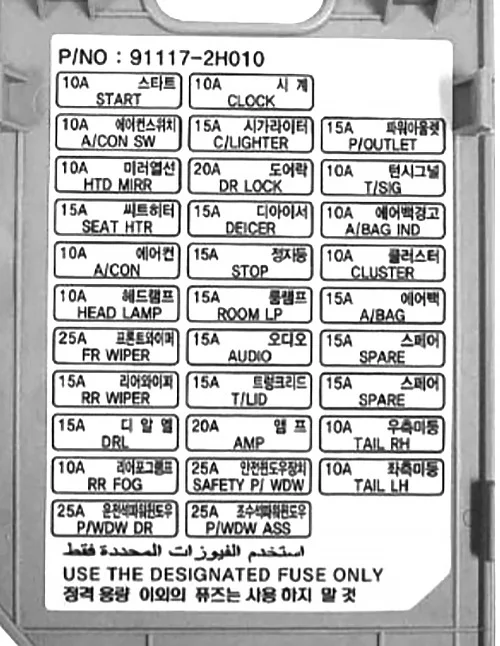

Przedział pasażerski

Skrzynka bezpieczników znajduje się z boku deski rozdzielczej, po stronie kierowcy, za osłoną.

Hyundai i30 FD (2009-2010) - schematy bezpieczników i przekaźników



Hyundai i30 FD (2009-2010) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
START 10 A Przełącznik blokady zapłonu, alarm antykradzieżowy, przełącznik zakresu skrzyni biegów
A/CON SW 10 A Moduł sterujący klimatyzacji
HTD MIRR 10 A Silnik podgrzewanego lusterka zewnętrznego
SEAT HTR 15A Podgrzewacz siedzenia (przełącznik, zasilanie)
A/CON 10 A Przekaźnik dmuchawy, moduł sterujący klimatyzacji, moduł sterujący szyberdachu, czujnik deszczu
FR FOG 10 A Przekaźnik reflektora
FR WIPER 25A Przekaźnik wycieraczek przednich
REAR WIPER 15A Przekaźnik tylnej wycieraczki
DRL 15A Zespół świateł do jazdy dziennej
RR FOG 10 A Przekaźnik tylnych świateł przeciwmgłowych
P/WDW LH 25A Przełącznik przedniej i tylnej szyby elektrycznej (lewa strona)
CLOCK 10 A Zegar cyfrowy, dźwięk
C/LIGHTER 15A Gniazdo zasilania
DR LOCK 20A Moduł sterujący szyberdachu, przekaźnik odblokowania/blokowania drzwi
DEICER 15A Odmrażacz przedniej szyby
STOP 15A Przełącznik świateł stopu
ROOM LP 15A Lampa do bagażnika, Lampa kopułkowa, Lampa mapowa, Zegar cyfrowy
AUDIO 15A Audio
T/GATE 15A Przekaźnik odblokowania tylnej klapy
SAFETY P/WDW RH 25A Wyłącznik przedniej i tylnej szyby bezpieczeństwa (prawy)
SAFETY P/WDW LH 25A Przełącznik przedniej i tylnej szyby bezpieczeństwa (lewy)
P/WDW RH 25A Przełącznik przedniej i tylnej szyby elektrycznej (prawy)
FR P/OUTLET 15A Gniazdo zasilania
T/SIG 10 A Przełącznik świateł awaryjnych, kierunkowskaz
A/BAG IND 10 A Wskaźnik poduszki powietrznej (zestaw wskaźników), SBR (pasażer, tył)
CLUSTER 10 A Zestaw wskaźników, TPMS
A/BAG 15A Moduł sterujący SRS
IGN 1 15A Moduł EPS, przełącznik ESP
HEAD LAMP 15A Przekaźnik reflektora
TAIL RH 10 A Lampa czołowa (prawa), lampa schowka na rękawiczki, tylna lampa zespolona (prawa), lampka rejestracyjna
TAIL LH 10 A Reflektor przedni (lewa), główny wyłącznik podnośnika szyby, tylna lampa zespolona (lewa), lampka rejestracyjna
Zobacz także:  Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

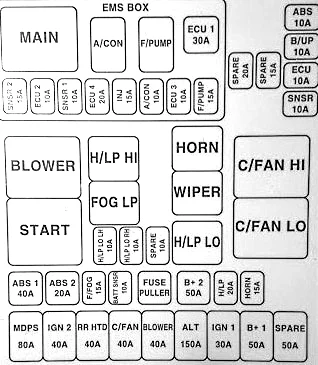

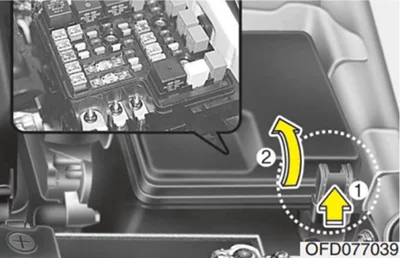

Komora silnika

Hyundai i30 FD (2009-2010) - schematy bezpieczników i przekaźników

Hyundai i30 FD (2009-2010) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
Fusible link:
ALTERNATOR 150A Generator, skrzynka bezpieczników (D4FB/D4EA)
MDPS 80A Moduł sterujący EPS
ABS.2 20A Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne
ABS.1 40A Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne
B+.1 50A Skrzynka przyłączeniowa tablicy rozdzielczej
RR HTD 40A Skrzynka przyłączeniowa tablicy rozdzielczej
BLOWER 40A Przekaźnik dmuchawy
C/FAN 40A Wentylator skraplacza nr 1, przekaźnik 2
B+.2 50A Skrzynka przyłączeniowa tablicy rozdzielczej
IGN.2 40A Wyłącznik zapłonu, przekaźnik rozruchu
IGN.1 30A Stacyjka
ECU 30A Przekaźnik główny, moduł sterujący układu napędowego (G4GC)
Fuse:
SPARE.1 20A (Zapasowy)
FR FOG 15A Przekaźnik przednich świateł przeciwmgłowych
A/CON 10 A Przekaźnik klimatyzacji
HAZARD 15A Przełącznik świateł awaryjnych, przekaźnik świateł awaryjnych
F/PUMP 15A Przekaźnik pompy paliwa
ECU.1 10 A ECM(G4FC), PCM(G4FC), TCM(D4FB), generator (D4EA)
ECU.3 10 A ECM(D4FB/D4EA)
ECU.4 20A ECM(D4FB/D4EA)
INJ 15A Przekaźnik klimatyzacji, przekaźnik pompy paliwa, wtryskiwacz nr 1,2,3,4 (G4FC/G4GC), PCM(G4FC/G4GC), siłownik prędkości biegu jałowego (G4FC/G4GC), moduł immobilizera (D4FB) itp.
SNSR.2 10 A Generator impulsów „A”, „B”, TCM (D4FB), wyłącznik świateł stopu (G4FC/G4GC), czujnik prędkości pojazdu itp.
HORN 15A Przekaźnik klaksonu
ABS 10 A Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne
ECU.2 10 A Cewka zapłonowa nr 1,2,3,4(G4FC), PCM(G4GC)
B/UP 10 A Przełącznik świateł cofania, przełącznik zakresu skrzyni biegów, moduł tempomatu
H/LP LO RH 10 A Lampa czołowa (prawa), Siłownik poziomujący lampę czołową (prawy)
H/LP LO LH 10 A Reflektor przedni (Llewy), Siłownik poziomowania reflektora (lewy), Przełącznik poziomowania reflektora
H/LP HI 20A Przekaźnik świateł drogowych
SNSR.1 10 A Moduł immobilizera (G4FC/G4GC), wyłącznik świateł stopu (D4FB), sonda lambda (D4FB) itp.
SPARE 10 A (Zapasowy)
SPARE 15A (Zapasowy)
SPARE 20A (Zapasowy)
Zobacz także:  Hyundai Coupe i Tiburon (2004-2008) - schematy bezpieczników i przekaźników

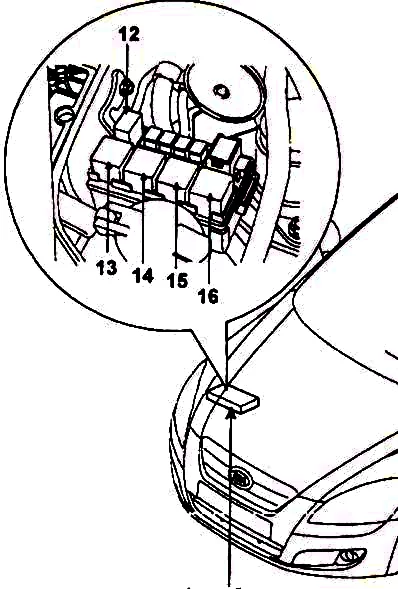

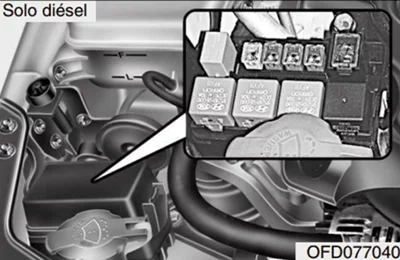

Komora silnika (Diesel)

Hyundai i30 FD (2009-2010) - schematy bezpieczników i przekaźników

Hyundai i30 FD (2009-2010) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
GLOW PLUG FUSIBLE LINK 80A Świeca żarowa, Nagrzewnica powietrza
PTC HEATER #1 FUSIBLE LINK 50A Grzałka PTC 1
PTC HEATER #2 FUSIBLE LINK 50A Grzałka PTC 2
PTC HEATER #3 FUSIBLE LINK 50A Grzałka PTC 3
FUEL FILTER HEATER FUSIBLE LINK 30A Podgrzewacz filtra paliwa
16 – GLOW PLUG RELAY Przekaźnik świecy żarowej
15 – PTC HEATER RELAY #1 Przekaźnik grzałki PTC 1
14 – PTC HEATER RELAY #2 Przekaźnik grzałki PTC 2
13 – PTC HEATER RELAY #3 Przekaźnik grzałki PTC 3
12 – FUEL FILTER HEATER RELAY Przekaźnik nagrzewnicy filtra paliwa
