Hyundai i30 PD (2021-2022) – schematy bezpieczników i przekaźników

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i30 PD z lat: 2021, 2022.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

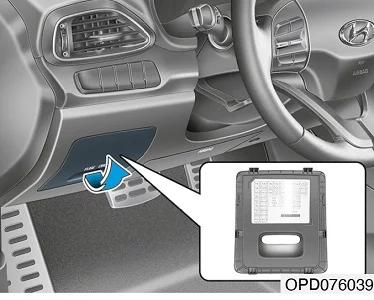

Skrzynka bezpieczników pod deską rozdzielczą

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

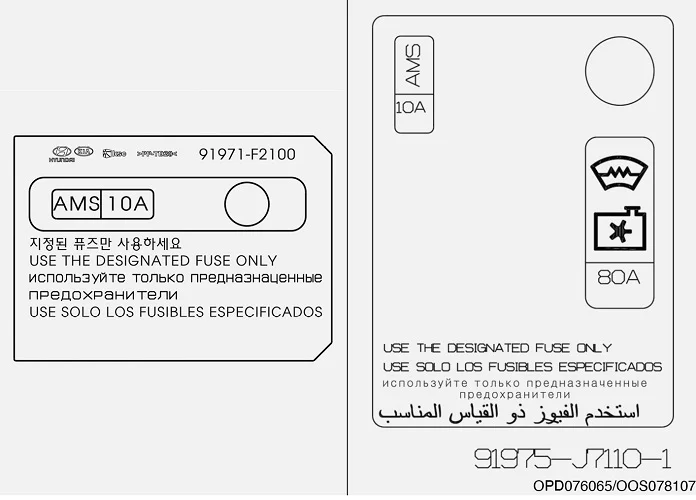

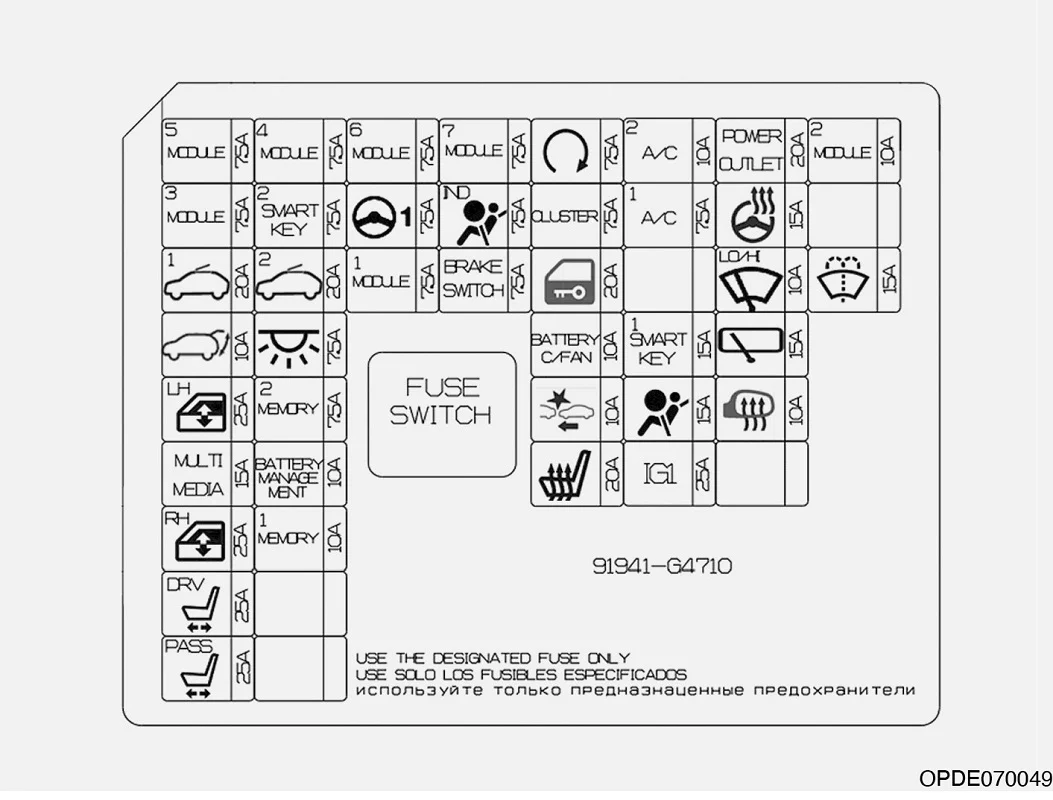

Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w Instrukcji. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

Numer

Nazwa

Oznaczenie

Ampery [A]

Opis

F1

MODULE 5

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Złącze diagnostyczne (DLC), lusterko elektrochromatyczne, moduł eCall systemu MTS, system audio, jednostka systemu AVN, moduł sterowania układem klimatyzacji, wskaźnik położeń selektora A/T, przetwornica DC-DC, przełączniki w desce rozdzielczej, światła przednie L/P, moduł układu pamięci ustawień (IMS), moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich

F2

MODULE 3

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Moduł BCM, włącznik trybu sportowego, włącznik świateł stopu, moduł drzwi kierowcy/pasażera

F3

SUNROOF 1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

20 A

Okno dachowe

F4

T/GATE

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

10 A

Przekaźnik klapy bagażnika

F5

P/WDW LH

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

25 A

Przekaźnik elektrycznego sterowania szybami (L), moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera, moduł bezpiecznego sterowania szybą w drzwiach LT

F6

MULTI MEDIA

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

15 A

System audio, jednostka systemu audio-wideo i nawigacji (AVN), przetwornica DC-DC

F7

P/WDW RH

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

25 A

Przekaźnik elektrycznego sterowania szybami (L), moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera, moduł bezpiecznego sterowania szybą w drzwiach PT

F8

P/SEAT DRV

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

25 A

Przełącznik elektryczny regulacji ustawienia fotela kierowcy, układ pamięci ustawień (IMS) kierowcy

F9

P/SEAT PASS

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

25 A

Przełącznik elektryczny regulacji ustawienia fotela pasażera

F10

MODULE 4

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Moduł BCM, przełączniki w desce rozdzielczej, włącznik świateł cofania, moduł sterowania układem LKA, brzęczyk asystenta parkowania tylnego, włącznik elektrycznego hamulca postojowego, moduł sterowania dozowaniem

F11

SMART KEY2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Moduł sterowania inteligentnym kluczykiem, moduł immobilizera, moduł sterowania układem BMS

F12

SUNROOF 2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

20 A

Okno dachowe

F13

INTERIOR LAMP

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Lampki w konsoli podsufitowej, lampki oświetlenia wnętrza, lampka oświetlenia punktowego L/P, czujnik deszczu, lampka w osłonie przeciwsłonecznej L/P, ładowarka bezprzewodowa, lampka oświetlenia bagażnika, lampka oświetlenia schowka przedniego, podświetlenie stacyjki i czujnik ostrzegawczy otwarcia drzwi

F14

MEMORY 2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Moduł eCall systemu MTS

F15

BATTERY MANAGEMENT

BATTERY MANAGE MENT

10 A

Moduł sterowania układem BMS (wersje MHEV)

F16

MEMORY1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

10 A

Moduł BCM, zestaw wskaźników, czujnik automatycznego włącznika świateł i czujnik nasłonecznienia, moduł sterowania układem klimatyzacji, moduł drzwi kierowcy/pasażera, moduł pamięci ustawień (IMS) kierowcy, jednostka układu BCW L/P

F19

MODULE6

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Moduł sterowania inteligentnym kluczykiem, moduł BCM

F20

MDPS

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Jednostka układu MDPS

F21

MODULE1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Złącze diagnostyczne (DLC), przełączniki w desce rozdzielczej, włącznik zamka centralnego, włącznik świateł awaryjnych, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), przełącznik sterowania elektrycznego lusterkami zewnętrznymi, lusterko sterowane elektrycznie po stronie kierowcy/pasażera, moduł drzwi pasażera, klamka zewnętrzna po stronie kierowcy i pasażera (w wersjach z inteligentnym kluczykiem)

F22

MODULE7

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich, sterownik wentylatora chłodnicy

F23

A/BAG IND

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Zestaw wskaźników, włącznik zamka centralnego

F24

BRAKE SWITCH

BRAKE SWITCH

7,5 A

Moduł sterowania inteligentnym kluczykiem, włącznik świateł stopu

F25

START

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Wersje bez inteligentnego kluczyka: stacyjka (bez inteligentnego kluczyka), moduł ECM/PCM, przełącznik położeń selektora
Wersje z inteligentnym kluczykiem: wyłącznik blokady rozrusznika sprzęgłem, moduł sterowania inteligentnym kluczykiem, moduł ECM/PCM, przełącznik położeń selektora

F26

CLUSTER

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Zestaw wskaźników

F27

DR LOCK

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

20 A

Przekaźnik blokowania/odblokowywania drzwi, skrzynka przekaźników ICM (przekaźnik dodatkowej blokady zamków drzwi)

F28

BATTERY C/FAN

BATTERY C/FAN

10 A

Wentylator chłodzący układu BMS (wersje MHEV)

F29

FCA

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

10 A

Jednostka układu FCA

F30

S/HEATER FRT

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

20 A

Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich

F31

A/CON2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

10 A

Moduł sterowania układem klimatyzacji, moduł ECM/PCM, opornik dmuchawy, silnik dmuchawy, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik dmuchawy – RLY.10)

F32

A/CON1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

7,5 A

Moduł sterowania układem klimatyzacji, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik dmuchawy – RLY.10), przekaźnik RLY.1 (przekaźnik nr 2 nagrzewnicy PTC), przekaźnik RLY.11 (przekaźnik nr 1 nagrzewnicy PTC), przekaźnik RLY.13 (przekaźnik nr 3 nagrzewnicy PTC)

F34

SMART KEY1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

15 A

Moduł sterowania inteligentnym kluczykiem, moduł immobilizera

F35

A/BAG

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

15 A

Moduł sterowania układem SRS-Airbag

F36

IG1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

25 A

Skrzynka B/P PCB (bezpieczniki: F10-1, F10-2, F12, F14-1, F14-2, F14-2, F16)

F37

POWER OUTLET

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

20 A

Przednie/tylne gniazdo zasilania nr 2

F38

HTD STRG

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

15 A

Moduł BCM

F39

WIPER

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

10 A

Moduł ECM/PCM, moduł BCM

F40

RR WIPER

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

15 A

Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej

F41

MIRR HTD

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

10 A

Lusterko zewnętrzne sterowane elektrycznie po stronie kierowcy/pasażera, moduł sterowania układem klimatyzacji, moduł ECM/PCM

F43

MODULE2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

10 A

Moduł BCM, moduł sterowania inteligentnym kluczykiem, przełącznik sterowania elektrycznego lusterkami zewnętrznymi, ładowarka bezprzewodowa, system audio, jednostka systemu AVN, moduł eCall systemu MTS, przycisk eCall systemu MTS, przetwornica DC-DC, skrzynka B/P przy silniku (RLY.14 – przekaźnik gniazd zasilania)

F45

WASHER

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

15 A

Przełącznik wielofunkcyjny wycieraczek i spryskiwaczy

Zobacz także:  Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

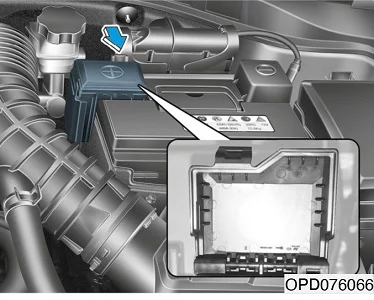

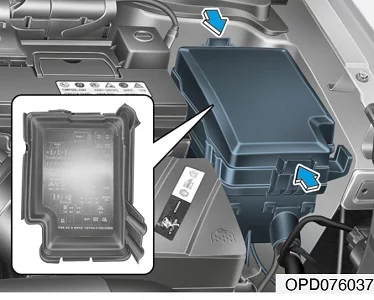

Skrzynka bezpieczników i przekaźników w przedziale silnika

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

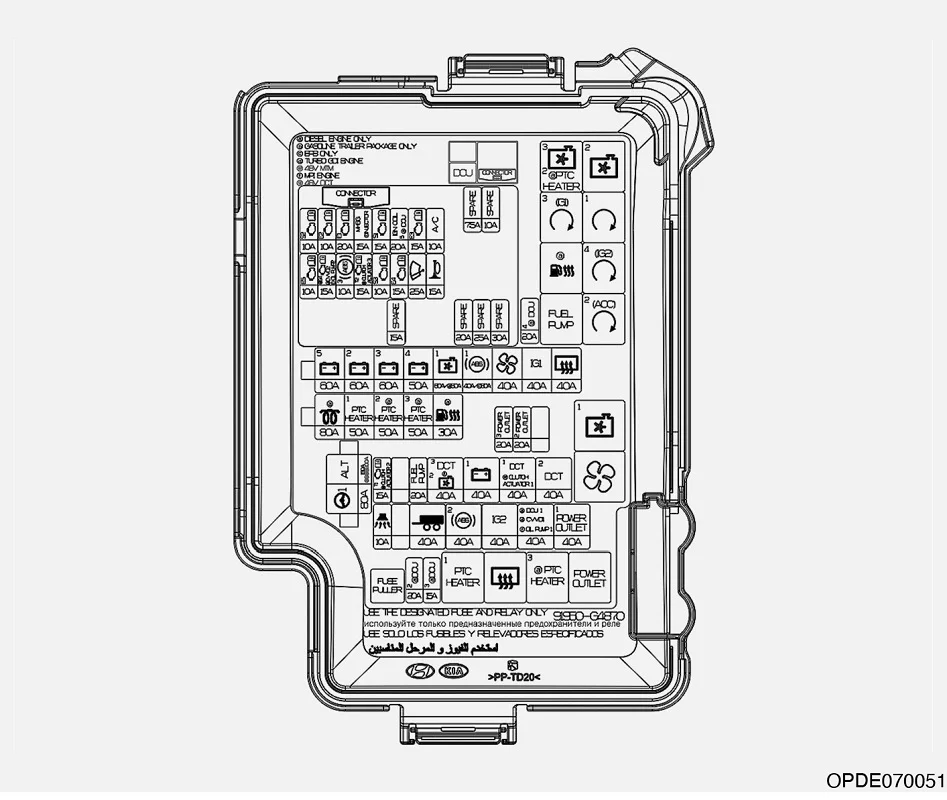

Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w Instrukcji. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

Numer

Nazwa

Oznaczenie

Ampery [A]

Opis

F1

MAIN

ALT

150 A (G4LG), 200 A
(bez G4LG)

Alternator, bezpieczniki: F8, F27, F30, F33, bezpiecznik wysokoprądowy 2

F2

MDPS

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

80 A

Jednostka układu MDPS

F3

B+5

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

60 A

Skrzynka B/P PCB (przekaźnik główny, bezpieczniki: F1, F2, F3, F4, F6)

F4

B+2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

60 A

Moduł IGPM (bezpieczniki: F30, IPS0, IPS1, IPS2)

F5

B+3

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

60 A

Moduł IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)

F6

B+4

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

50 A

Moduł IGPM (bezpieczniki: F3, F4, F5, F7, F8, F12)

F7

COOLING FAN1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

60 A(GSL)/
50 A (DSL)

RLY.9 (przekaźnik nr 1 wentylatora chłodnicy), RLY.2 (przekaźnik nr 2 wentylatora chłodnicy)

F8

ABS1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A
(bez hamulca EPB),
60 A
(z hamulcem EPB)

Moduł sterowania układem ABS, moduł sterowania układem ESC

F9

BLOWER

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A

RLY.10 (przekaźnik dmuchawy)

F10

IG1

IG1

40 A

Stacyjka, skrzynka B/P przy silniku (RLY.3 – przekaźnik PDM3 (IG1), RLY.8 – przekaźnik PDM2 (ACC))

F11

RR HTD

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A

RLY.12 (przekaźnik ogrzewania szyby tylnej)

F12

GLOW

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

80 A

Jednostka sterowania świecami żarowymi

F13

PTC HEATER1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

50 A

RLY.11 (przekaźnik nr 1 nagrzewnicy PTC)

F14

PTC HEATER2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

50 A

RLY.1 (przekaźnik nr 2 nagrzewnicy PTC)

F15

PTC HEATER3

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

50 A

RLY.12 (przekaźnik nr 3 nagrzewnicy PTC)

F16

FUEL HEATER

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

30 A

RLY.5 (przekaźnik podgrzewacza filtra paliwa)

F17

POWER OUTLET3

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

20 A

Tylne gniazdo zasilania nr 1

F18

POWER OUTLET2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

20 A

Przednie gniazdo zasilania nr 1

F20-1

TCU1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

15 A

Wersje ze skrzynią DCT: moduł TCM

F20-2

CLUTCH ACTUATOR2

2CLUTCH ACTUATOR

15 A

Wersje MHEV: sprzęgło sterowane elektronicznie

F22

FUEL PUMP

VACUUM PUMP

20 A

RLY.7 (przekaźnik pompy paliwa)

F23-1

COOLING FAN2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A

RLY.1 (przekaźnik nr 3 wentylatora chłodnicy), RLY.2 (przekaźnik nr 2 wentylatora chłodnicy)

F23-2

DCT3

3DCT

40 A

Wersje ze skrzynią DCT: inteligentny siłownik zmiany biegów

F24

B+1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A

Moduł IGPM (automatyczny wyłącznik prądu upływowego, bezpieczniki: F21, F24, F27, F33)

F25-1

DCT1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A

Wersje ze skrzynią DCT: moduł TCM

F25-2

CLUTCH ACTUATOR1

1CLUTCH ACTUATOR

40 A

Wersje MHEV: sprzęgło sterowane elektronicznie

F26

DCT2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A

Wersje ze skrzynią DCT: moduł TCM

F27

B/ALARM

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

10 A

Skrzynka przekaźników ICM (przekaźnik syreny autoalarmu)

F29

TRAILER

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A

Złącze przyczepy

F30

ABS2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A

Moduł sterowania układem ABS, moduł sterowania układem ESC

F31

IG2

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A

Stacyjka, skrzynka B/P przy silniku (RLY.4 – przekaźnik rozrusznika, RLY.6 – przekaźnik PDM4 (IG2))

F32-1

DCU1

1DCU

40 A

Wersje z D4FE: dodatkowa skrzynka B/P przy silniku (przekaźnik DCU)

F32-2

CVVD1

1CVVD

40 A

Wersje z G3LE/G4LH: siłownik CVVD

F32-3

OIL PUMP1

1OIL PUMP

40 A

Wersje z G4LG: elektryczna pompa oleju

F33

POWER OUTLET1

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

40 A

RLY.14 (przekaźnik gniazda zasilania)

F34

DCU2

2DCU

20 A

Wersje z D4FE: moduł sterowania dozowaniem

F35

DCU3

3DCU

15 A

Wersje z D4FE: moduł sterowania dozowaniem

F36

DCU4

4DCU

20 A

Wersje z D4FE: moduł sterowania dozowaniem

Zobacz także:  Hyundai i10 III (2020-2023) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników i przekaźników w przedziale silnika (osłona zacisków akumulatora)

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w Instrukcji. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Hyundai i30 PD (2021-2022) - schematy bezpieczników i przekaźników

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
