Hyundai i20 (2021-2023) – schematy bezpieczników i przekaźników

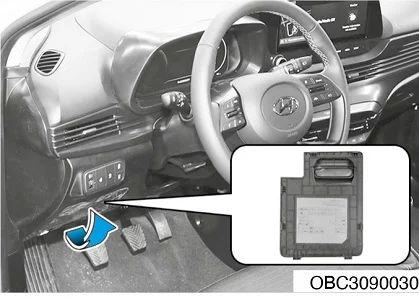

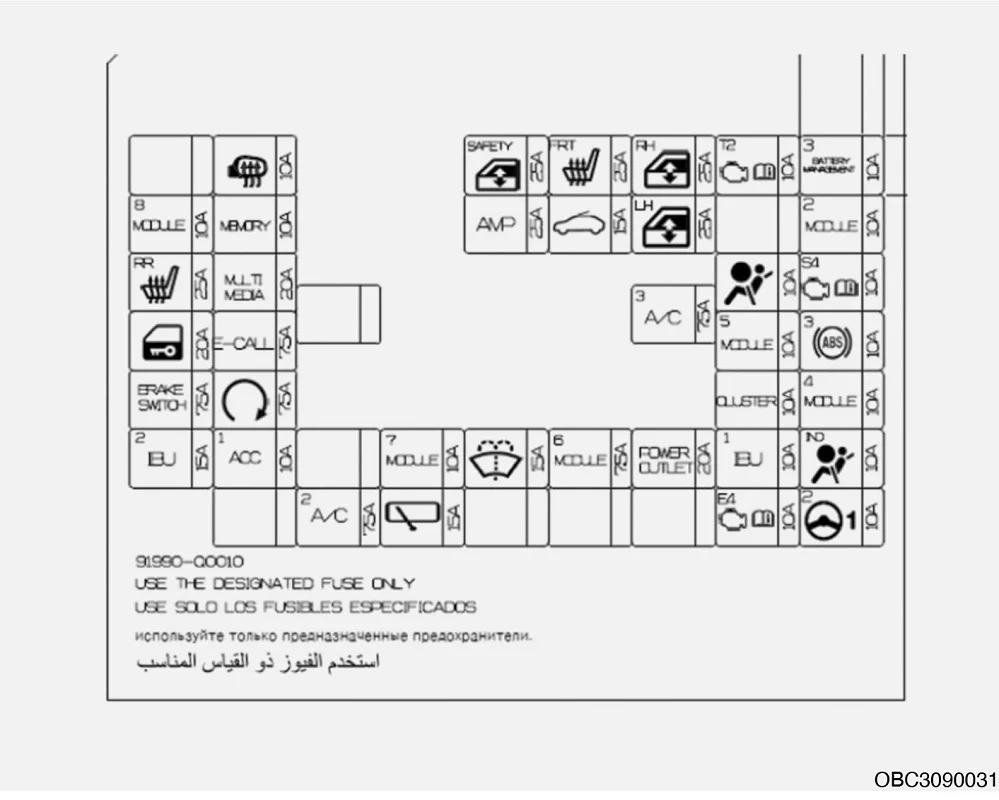

10 A

Moduł sterowania układem klimatyzacji,
lusterko elektryczne sterowane elektrycznie po stronie kierowcy/pasażera

25 A

Moduł bezpiecznego sterowania szybą w drzwiach kierowcy

25 A

Moduł sterowania podgrzewaniem foteli przednich

25 A

Przełącznik elektrycznego sterowania szybą drzwi pasażera

10 A

[G3LE] Przełącznik trybu sportowego, moduł TCM, przełącznik położeń selektora, moduł sprzęgła elektronicznego,

[G4LC] Przełącznik położeń selektora

10 A

[MILD HEV – G3LE] Moduł sterowania układem BMS

10 A

Złącze diagnostyczne (DLC), przełącznik awaryjnego blokowania drzwi

10 A

Czujnik deszczu, automatyczny włącznik świateł i czujnik nasłonecznienia, moduł sterowania układem klimatyzacji, zestaw wskaźników, przekaźnik składania/rozkładania lusterek zewnętrznych

25 A

Wzmacniacz, przetwornica DC-DC niskiego napięcia (system audio)

15 A

Silnik elektryczny okna dachowego

25 A

Główny przełącznik elektrycznego sterowania szybami

10 A

Włącznik trybu sportowego, włącznik świateł stopu

25 A

Moduł sterowania podgrzewaniem siedzeń tylnych

20 A

System audio 4.0, wyświetlacz systemu audio, jednostka systemu audio-wideo i nawigacji, przetwornica DC-DC niskiego napięcia (system audio/wzmacniacz)

10 A

Moduł sterowania układem SRS-Airbag

10 A

[G3LE] Siłownik CVVD
[G4LC] Elektryczna pompa oleju

7,5 A

Silnik dmuchawy, moduł sterowania układem klimatyzacji

20 A

Przekaźnik podwójnej blokady zamków, przekaźnik odblokowania pokrywy bagażnika,
przekaźnik blokowania/odblokowania drzwi

7,5 A

Jednostka systemu e-Call

10 A

Jednostka systemu e-Call, wskaźnik położeń selektora A/T, system audio 4.0, wyświetlacz systemu audio, jednostka systemu audio, wideo i nawigacji, ładowarka bezprzewodowa, lusterko elektrochromatyczne,
moduł sterowania podgrzewaniem foteli przednich, moduł sterowania podgrzewaniem siedzeń tylnych, przetwornica DC-DC niskiego napięcia (wzmacniacz, system audio), moduł sterowania układem klimatyzacji, złącze diagnostyczne (DLC), układ poziomowania świateł przednich

10 A

Moduł sterowania układem ESC

7,5 A

Moduł IBU, włącznik świateł stopu

7,5 A

Wersje z inteligentnym kluczykiem: jednostka IBU, wersje ze stacyjką: stacyjka
[G4LF] Moduł ECM
[G3LE/G4LC] Przełącznik położeń selektora, moduł ECM, wersje 1.4 z M/T z inteligentnym kluczykiem
[G4LC] Skrzynka B/P przy silniku (RLY.6) wersje 1.4 z M/T bez inteligentnego kluczyka

10 A

Zestaw wskaźników

10 A

Moduł sterowania układem wspomagającym unikanie kolizji czołowych, jednostka IBU,
jednostka kamery wielofunkcyjnej, moduł przełączników w desce rozdzielczej,
moduł sterowania układem BCW L/P, przedni system audio 4.0, wyświetlacz systemu audio

15 A

Jednostka IBU

10 A

System audio 4.0, wyświetlacz systemu audio, jednostka systemu audio, wideo i nawigacji, jednostka systemu e-Call, jednostka IBU, moduł sterowania układem wspomagającym unikanie kolizji czołowych, wzmacniacz, gniazdo zasilania nr 1 przednie, ładowarka USB, przetwornica DC-DC niskiego napięcia (wzmacniacz/system audio), przełącznik elektrycznego sterowania lusterkami zewnętrznymi, przekaźnik gniazd zasilania

10 A

Moduł sterowania podgrzewaniem foteli przednich,
moduł sterowania podgrzewaniem siedzeń tylnych,
moduł sterowania układem wspomagającym unikanie kolizji czołowych (FCA)

15 A

Przełącznik wielofunkcyjny

7,5 A

Jednostka IBU

20 A

Przednie gniazdo zasilania

10 A

Jednostka IBU

10 A

Moduł sterowania układem klimatyzacji, zestaw wskaźników

7,5 A

Moduł sterowania układem klimatyzacji, skrzynka bezpieczników i przekaźników w przedziale silnika (RLY.13/14)

15 A

Skrzynka B/P przy silniku (RLY.7)

10 A

Moduł ECM/PCM

10 A

Jednostka układu MDPS

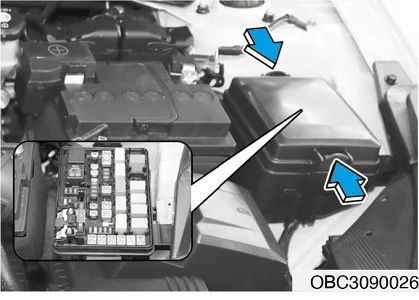

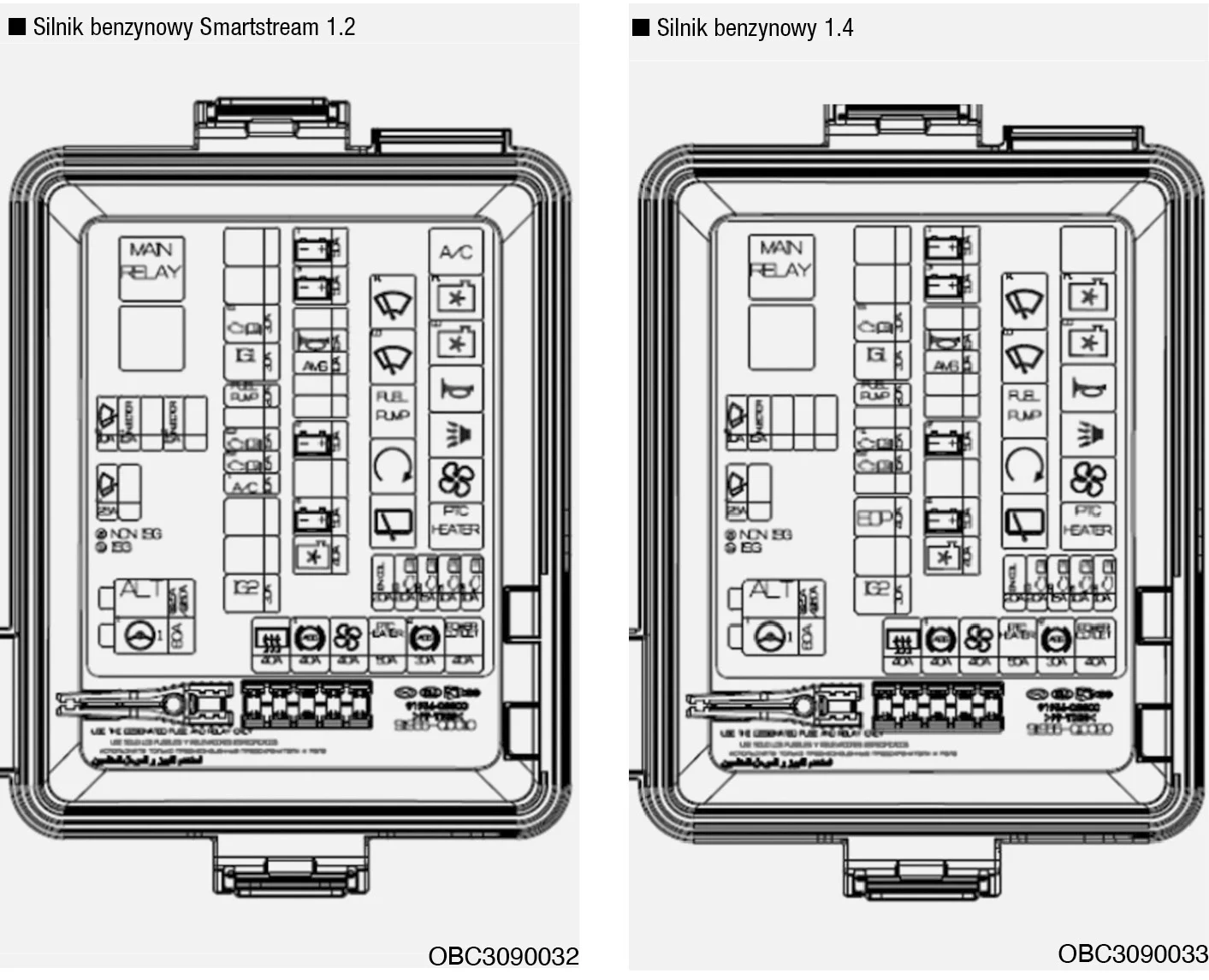

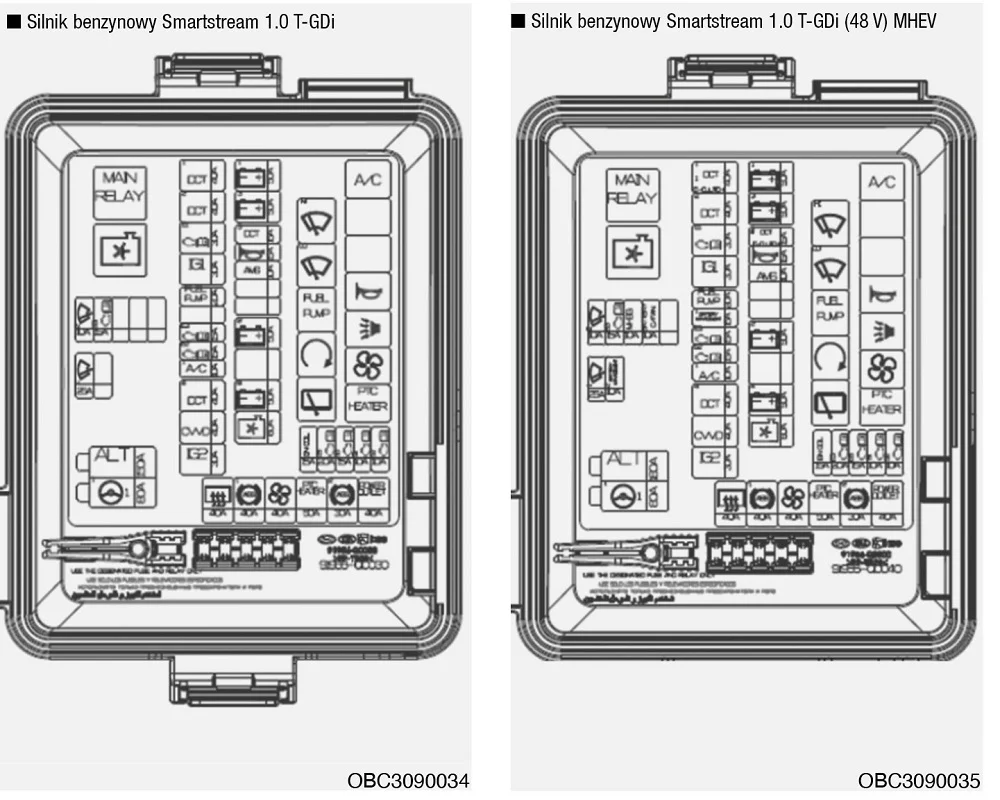

Przekaźnik główny

MINI

Przekaźnik wentylatora chłodnicy

MINI

Przekaźnik szybkiej pracy wycieraczek

MICRO

Przekaźnik wolnej pracy wycieraczek

MICRO

Przekaźnik pompy paliwa

MICRO

Przekaźnik rozrusznika

MICRO

Przekaźnik wycieraczki tylnej

MICRO

Przekaźnik sprężarki układu klimatyzacji

MICRO

Przekaźnik sygnalizatora dźwiękowego

MICRO

Przekaźnik syreny autoalarmu

MICRO

Przekaźnik dmuchawy

MICRO

Przekaźnik nagrzewnicy PTC

MICRO

(180 A) [150 A]

Alternator, bezpiecznik wysokoprądowy – F2, bezpiecznik – F31/F32/F33/F34/F35/F36

80 A

Jednostka układu MDPS

Moduł TCM

Moduł sprzęgła elektronicznego

40 A

Moduł TCM

30 A

Skrzynka B/P przy silniku (RLY.1)

30 A

Wersje z inteligentnym kluczykiem: skrzynka przekaźników PDM (przekaźnik IG1/ACC)
Wersje bez inteligentnego kluczyka: stacyjka

20 A

Skrzynka B/P przy silniku (RLY.5)

15 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (bezpieczniki – F40/F43)

15 A

Moduł ECM, czujnik włączenia sprzęgła

15 A

Moduł ECM

10 A

Skrzynka B/P przy silniku (RLY.10)

40 A

Inteligentny siłownik zmiany biegów

40 A

Siłownik CVVD

30 A

Wersje z inteligentnym kluczykiem: skrzynka przekaźników PDM (przekaźnik IG2)
Wersje bez inteligentnego kluczyka: stacyjka

50 A

Skrzynka B/P ICU (IPS1, IPS3, IPS5, IPS7, IPS8, IPS11)

50 A

Skrzynka B/P ICU (bezpieczniki – F8/F14/F15/F21/F25/F29,
przekaźnik zatrzaskowy obciążenia długoterminowego)

Moduł TCM

Moduł sprzęgła elektronicznego

15 A

Skrzynka B/P przy silniku (RLY.11, RLY.12)

10 A

Czujnik stanu akumulatora

50 A

Skrzynka B/P ICU (IPS2, IPS4, IPS6, IPS9, IPS10)

50 A

Skrzynka B/P ICU (przekaźnik elektrycznego sterowania szybami,
bezpieczniki – F3/F4/F5/F10/F11/F12)

15 A

Skrzynka B/P przy silniku (RLY.2)

20 A

Cewka zapłonowa nr 1, 2 i 3

20 A

Moduł ECM

15 A

Moduł ECM

10 A

Skrzynka B/P przy silniku (RLY.2/10), zawór nr 1/2 sterowania przepływem oleju (zawory dolotowe/wylotowe), zawór elektromagnetyczny układu zapobiegania emisji oparów paliwa (PCSV), zawór RCV, zawór elektromagnetyczny pompy oleju o zmiennym wydatku

10 A

Sonda lambda (przednia/tylna)

40 A

Skrzynka B/P ICU (przekaźnik ogrzewania szyby tylnej)

40 A

Moduł sterowania układem ESC

40 A

Skrzynka B/P przy silniku (RLY.13)

50 A

Skrzynka B/P przy silniku (RLY.14)

30 A

Moduł sterowania układem ESC

40 A

Skrzynka B/P ICU (przekaźnik gniazda zasilania)

10 A

Skrzynka B/P przy silniku (RLY.4), silnik wycieraczek przednich, jednostka IBU

15 A

Skrzynka B/P przy silniku (RLY.5)

10 A

Silnik rozrusznika-generatora układu „mild hybrid”

10 A

Wentylator chłodzący układu BMS, skrzynka B/P przy silniku (bezpiecznik – F8)

25 A

Skrzynka B/P przy silniku (RLY.4), silnik wycieraczek przednich, stacyjka

10 A

Moduł sterowania układem BMS, skrzynka B/P przy silniku (bezpiecznik – F8)

Przekaźnik główny

MINI

Przekaźnik szybkiej pracy wycieraczek

MICRO

Przekaźnik wolnej pracy wycieraczek

MICRO

Przekaźnik pompy paliwa

MICRO

Przekaźnik rozrusznika

MICRO

Przekaźnik wycieraczki tylnej

MICRO

Przekaźnik sprężarki układu klimatyzacji

MICRO

Przekaźnik wysokich obrotów wentylatora chłodnicy

MICRO

Przekaźnik niskich obrotów wentylatora chłodnicy

MICRO

Przekaźnik sygnalizatora dźwiękowego

MICRO

Przekaźnik syreny autoalarmu

MICRO

Przekaźnik dmuchawy

MICRO

Przekaźnik nagrzewnicy PTC

MICRO

(125 A) [150 A]

Alternator, bezpiecznik wysokoprądowy – F2, bezpiecznik – F31/F32/F33/F34/F35/F36

80 A

Jednostka układu MDPS

30 A

Skrzynka B/P przy silniku (RLY.1)

30 A

Wersje z inteligentnym kluczykiem: skrzynka przekaźników PDM (przekaźnik IG1/ACC)
Wersje bez inteligentnego kluczyka: stacyjka

20 A

Skrzynka B/P przy silniku (RLY.5)

15 A

Moduł ECM, czujnik włączenia sprzęgła

15 A

Moduł ECM

10 A

Skrzynka B/P przy silniku (RLY.8)

30 A

Wersje z inteligentnym kluczykiem: skrzynka przekaźników PDM (przekaźnik IG2)
Wersje bez inteligentnego kluczyka: stacyjka

50 A

Skrzynka B/P ICU (IPS1, IPS3, IPS5, IPS7, IPS8, IPS11)

50 A

Skrzynka B/P ICU (bezpieczniki –F8/F14/F15/F21/F25/F29,
przekaźnik zatrzaskowy obciążenia długoterminowego)

15 A

Skrzynka B/P przy silniku (RLY.11, RLY.12)

10 A

Czujnik stanu akumulatora

50 A

Skrzynka B/P ICU (IPS2, IPS4, IPS6, IPS9, IPS10)

50 A

Skrzynka B/P ICU (przekaźnik elektrycznego sterowania szybami,
bezpieczniki – F3/F4/F5/F10/F11/F12)

40 A

Skrzynka B/P przy silniku (RLY.9/10)

20 A

Cewka zapłonowa nr 1, 2, 3 i 4

20 A

Moduł ECM

15 A

Moduł ECM

10 A

Skrzynka B/P przy silniku (RLY.8/9/10), zawór nr 1/2 sterowania przepływem oleju (zawory dolotowe/wylotowe), zawór elektromagnetyczny układu zapobiegania emisji oparów paliwa (PCSV)

10 A

Sonda lambda (przednia/tylna)

40 A

Skrzynka B/P ICU (przekaźnik ogrzewania szyby tylnej)

40 A

Moduł sterowania układem ESC

40 A

Skrzynka B/P przy silniku (RLY.13)

50 A

Skrzynka B/P przy silniku (RLY.14)

30 A

Moduł sterowania układem ESC

40 A

Skrzynka B/P ICU (przekaźnik gniazda zasilania)

10 A

Skrzynka B/P przy silniku (RLY.4), silnik wycieraczek przednich, jednostka IBU

15 A

Skrzynka B/P przy silniku (RLY.5), wtryskiwacz nr 1-1, 2-1, 3-1 i 4-1

15 A

Wtryskiwacz nr 1-2, 2-2, 3-2 i 4-2

25 A

Skrzynka B/P przy silniku (RLY.4), silnik wycieraczek przednich, stacyjka

Przekaźnik główny

MINI

Przekaźnik szybkiej pracy wycieraczek

MICRO

Przekaźnik wolnej pracy wycieraczek

MICRO

Przekaźnik pompy paliwa

MICRO

Przekaźnik rozrusznika

MICRO

Przekaźnik wycieraczki tylnej

MICRO

Przekaźnik wysokich obrotów wentylatora chłodnicy

MICRO

Przekaźnik niskich obrotów wentylatora chłodnicy

MICRO

Przekaźnik sygnalizatora dźwiękowego

MICRO

Przekaźnik syreny autoalarmu

MICRO

Przekaźnik dmuchawy

MICRO

Przekaźnik nagrzewnicy PTC

MICRO

(125 A) [150 A]

Alternator, bezpiecznik wysokoprądowy – F2, bezpiecznik – F31/F32/F33/F34/F35/F36

80 A

Jednostka układu MDPS

30 A

Skrzynka B/P przy silniku (RLY.1)

30 A

Wersje z inteligentnym kluczykiem: skrzynka przekaźników PDM (przekaźnik IG1/ACC)Wersje bez inteligentnego kluczyka: stacyjka

20 A

Skrzynka B/P przy silniku (RLY.5)

15 A

Moduł PCM, czujnik włączenia sprzęgła

15 A

Moduł ECM/PCM

40 A

Elektryczna pompa oleju

30 A

Wersje z inteligentnym kluczykiem: skrzynka przekaźników PDM (przekaźnik IG2)
Wersje bez inteligentnego kluczyka: stacyjka

50 A

Skrzynka B/P ICU (IPS1, IPS3, IPS5, IPS7, IPS8, IPS11)

50 A

Skrzynka B/P ICU (bezpieczniki –F8/F14/F15/F21/F25/F29,
przekaźnik zatrzaskowy obciążenia długoterminowego)

15 A

Skrzynka B/P przy silniku (RLY.11, RLY.12)

10 A

Czujnik stanu akumulatora

50 A

Skrzynka B/P ICU (IPS2, IPS4, IPS6, IPS9, IPS10)

50 A

Skrzynka B/P ICU (przekaźnik elektrycznego sterowania szybami,
bezpieczniki – F3/F4/F5/F10/F11/F12)

40 A

Skrzynka B/P przy silniku (RLY.9/10)

20 A

Cewka zapłonowa nr 1, 2, 3 i 4, kondensator

20 A

Moduł ECM/PCM

15 A

Moduł ECM/PCM

10 A

Skrzynka B/P przy silniku (RLY.9/10),
zawór nr 1/2 sterowania przepływem oleju (zawory dolotowe/wylotowe),
zawór elektromagnetyczny układu zapobiegania emisji oparów paliwa (PCSV),
zawór sterowania zmiennym kolektorem dolotowym (VIS)

10 A

Sonda lambda (przednia/tylna)

40 A

Skrzynka B/P ICU (przekaźnik ogrzewania szyby tylnej)

40 A

Moduł sterowania układem ESC

40 A

Skrzynka B/P przy silniku (RLY.13)

50 A

Skrzynka B/P przy silniku (RLY.14)

30 A

Moduł sterowania układem ESC

40 A

Skrzynka B/P ICU (przekaźnik gniazda zasilania)

10 A

Skrzynka B/P przy silniku (RLY.4), silnik wycieraczek przednich, jednostka IBU

15 A

Skrzynka B/P przy silniku (RLY.5), wtryskiwacz nr 1, 2, 3 i 4

25 A

Skrzynka B/P przy silniku (RLY.4), silnik wycieraczek przednich, stacyjka
