W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i20 PB z lat: 2012, 2013, 2014.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Na wewnętrznej części pokrywy skrzynek bezpieczników/przekaźników umieszczona jest naklejka
z nazwami i prądami znamionowymi bezpieczników/przekaźników.
Samochód posiada 2 (lub 3) skrzynki bezpieczników. Jedna umieszczona jest w desce rozdzielczej po stronie kierowcy, a druga w komorze silnika, przy akumulatorze.
Panel przyrządów (skrzynka bezpieczników po stronie kierowcy)
| Nazwa | Symbol | Ampery [A] | Opis |
| C/LIGHTER |
|
15 | Zapalniczka |
| ACC |  |
10 | Przełącznik zasilania lusterka zewnętrznego, audio, konwerter DC-DC, BCM, moduł inteligentnego sterowania kluczem, zegar cyfrowy, komputer pokładowy |
| A/BAG IND |  |
10 | Klaster instrumentów (poduszka powietrzna IND.) |
| A/BAG |  |
10 | Moduł sterowania SRS |
| MDPS 2 |  |
10 | Jednostka MDPS |
| DRL |  |
10 | Światła do jazdy dziennej lewe i prawe |
| WIPER RR |  |
15 | Przełącznik wielofunkcyjny, silnik tylnej wycieraczki, skrzynka bezpieczników i przekaźników PCB (przekaźnik wycieraczek przednich) |
| S/HEATER |  |
15 | Przełącznik ogrzewania fotela kierowcy/pasażera |
| FOG LP RR |  |
10 | Przekaźnik tylnego światła przeciwmgielnego |
| FOG LP FRT |  |
10 | Przekaźnik przednich świateł przeciwmgielnych |
| STOP LP |  |
15 | Przekaźnik lampy stopu, czujnik akumulatora |
| CLUSTER |  |
10 | Zestaw wskaźników, BCM, komputer pokładowy |
| IGN1 |  |
10 | Przełącznik panelu po stronie kierowcy, przełącznik ISG OFF, tylny czujnik wspomagania parkowania, czujnik ostrzegawczy filtra paliwa, moduł monitorowania ciśnienia w oponach, audio, moduł sterowania klimatyzacją |
| ABS |  |
10 | Wyłącznik ESP, moduł sterujący ABS, moduł sterujący ESP, czujnik prędkości odchylania, czujnik kąta skrętu, skrzynka bezpieczników i przekaźników E/R (uniwersalne złącze kontrolne) |
| B/UP LP |  |
10 | Przełącznik lampy zapasowej |
| ECU |  |
10 | Czujnik masowego przepływu powietrza, ECM, moduł sterowania inteligentnym kluczykiem, skrzynka bezpieczników i przekaźników PCB (przekaźnik startowy) |
| RAIN SENSOR <PTC> |  |
10 | Skrzynka bezpieczników i przekaźników PCB (przekaźnik podgrzewacza paliwa), skrzynka na olej napędowy (przekaźnik PTC 2, 3) |
| PDM 2 |  |
10 | Inteligentny moduł sterowania kluczami |
| HAZARD |  |
15 | Przełącznik panelu przedniego panelu kierowcy |
| PDM 1 |  |
25 | Inteligentny moduł sterowania kluczami |
| FOLD’G MIRR |  |
10 | Przełącznik zasilania lusterka zewnętrznego |
| BRAKE SW |  |
10 | Moduł inteligentnego sterowania kluczykiem, przełącznik lampy stopu |
| TCU |  |
15 | Generator impulsów „A”/„B”, czujnik prędkości pojazdu, przełącznik zakresu skrzyni biegów, przełącznik dźwigni zmiany biegów ATM |
| IG2 |  |
10 | Przełącznik urządzenia do poziomowania reflektorów, BCM, czujnik deszczu, reflektor LH/RH, lusterko elektrochromowe, jednostka DRL, silnik szyberdachu, moduł sterowania klimatyzacją, jonizator klastra, skrzynka bezpieczników i przekaźników PCB (przekaźnik dmuchawy) |
| WIPER FRT |  |
25 | Przełącznik wielofunkcyjny, silnik wycieraczek przednich, skrzynka bezpieczników i przekaźników PCB (przekaźnik wycieraczek przednich, przekaźnik czujnika deszczu) |
| DR LOCK |  |
20 | Skrzynka przyłączeniowa I/P (przekaźnik blokady/odblokowania drzwi, przekaźnik blokady martwej, przekaźnik odblokowania tylnej klapy) |
| SUNROOF |  |
20 | Silnik szyberdachu |
| SAFETY POWER WINDOW |  |
15 | Bezpieczny moduł okna zasilania kierowcy |
| PDM3 |  |
10 | Przełącznik przycisku Start Stop, inteligentny moduł sterowania kluczykiem |
| LUGGAGE LP POWER CONNECTOR |  |
10 | Klaster przyrządów, zegar cyfrowy, lampa przednia, moduł sterowania klimatyzacją, lampa bagażnika, BCM, komputer pokładowy, pomieszczenie centralne, zespół konsoli sufitowej, złącze łącza danych, moduł monitorowania ciśnienia w oponach |
| AUDIO POWER CONNECTOR |  |
20 | Audio, konwerter DC-DC |
| TAIL LH |  |
10 | Tylna lampa zespolona lewa, lampa przednia lewa, lampa tablicy rejestracyjnej lewa |
| TAIL RH |  |
10 | Lampa przednia prawa, tylna lampa zespolona prawa, zegar cyfrowy, lampa schowka na rękawiczki, przełącznik panelu przedniego panelu kierowcy, reostat, audio, przełącznik wielofunkcyjny, gniazdo AUX i USB, komputer pokładowy, przełącznik urządzenia do poziomowania reflektorów, przełącznik tylnego okna zasilania, zestaw wskaźników, Moduł sterowania klimatyzacją, Wyłącznik ESP, Wyłącznik ISG, Wyłącznik główny szyby bezpieczeństwa, Wyłącznik główny szyby, Przełącznik podgrzewania fotela kierowcy/pasażera, Przełącznik dźwigni zmiany biegów bankomatu, Przełącznik szyby pasażera |
| START |  |
10 | ECM, inteligentny moduł sterowania kluczykiem, wyłącznik blokady zapłonu, skrzynka bezpieczników i przekaźników PCB (przekaźnik rozruchowy), przełącznik zakresu mostu pędnego |
| H/LAMP |  |
10 | Skrzynka bezpieczników i przekaźników PCB (przekaźnik reflektora świateł drogowych i mijania) |
| P/WDW LH |  |
25 | Przełącznik główny okna zasilania, przełącznik tylnego okna lewego, przełącznik okna zasilania pasażera, moduł okna zasilania bezpieczeństwa kierowcy |
| P/WDW RH |  |
25 | Główny przełącznik okna zasilania, tylny przełącznik okna prawego, przełącznik okna zasilania pasażera, moduł okna zasilania bezpieczeństwa kierowcy |
| HTD MIRR |  |
10 | Moduł sterowania klimatyzacją, ECM, lusterko zewnętrzne zasilania kierowcy/pasażera |
| A/CON2 |  |
10 | Moduł sterowania klimatyzacją, silnik dmuchawy |
| BLOWER 2 |  |
10 | Moduł sterowania klimatyzacji, ECM, rezystor dmuchawy, przełącznik dmuchawy |

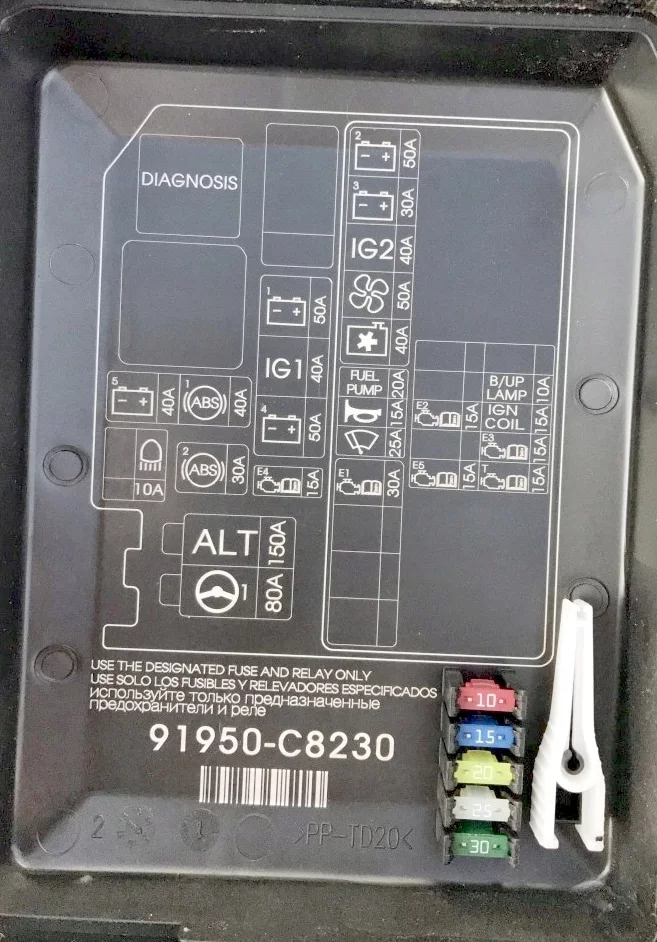

Główny panel bezpieczników w komorze silnika
| Symbol | Ampery [A] | Opis | |
| MULTI FUSE |  |
80 | Jednostka MDPS |
| — | 40 | — | |
 |
40 | Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza) | |
 |
40 | Moduł sterujący ABS, moduł sterujący ESP, uniwersalne złącze kontrolne | |
 |
40 | Moduł sterujący ABS, moduł sterujący ESP | |
 |
125 (GSL) | Skrzynka na olej napędowy (F1 80A, PTC 1,2,3 50A), alternator, skrzynka bezpieczników i przekaźników E/R (F1 80A, F3 40A, F4 40A, F5 40A) | |
| 150 (DSL) | |||
| — | 30 | — | |
 |
50 | Skrzynka przyłączeniowa I/P (przekaźnik świateł tylnych, bezpiecznik (F12 10A, F13 10A, F15 15A, złącze zasilania (F35 10A, F36 20A)) | |
| — | 50 | — | |
| FUSE |  |
25 | — |
 |
20A (GSL) | Przekaźnik pompy paliwa | |
 |
30A (DSL) | Przekaźnik podgrzewacza paliwa | |
 |
30 | Przekaźnik sterujący silnika | |
 |
10 | Przekaźnik klaksonu, przekaźnik klaksonu alarmu włamaniowego | |
 |
20 | Przekaźnik A/CON | |
 |
20 | Przekaźnik lampy światła drogowe | |
 |
40 | Przekaźnik lampy światła drogowe | |
 |
40A(GSL) | Silnik wentylatora chłodzącego | |
 |
40A (DSL) | Przekaźnik dmuchawy | |
 |
40 | Skrzynka przekaźników PDM (przekaźnik ESCL (IG2)), wyłącznik zapłonu | |
 |
40 | Skrzynka przekaźników PDM (przekaźnik ESCL (ACC)/(IG1)), wyłącznik zapłonu | |
 |
50 | Skrzynka przyłączeniowa I/P (przekaźnik okna zasilania, bezpiecznik (F23 15A, F24 25A, F25 10A, F26 10A, F31 20A, F32 20A, F33 15A, F34 10A)) | |
 |
20 | ECM, PCM (G4FA) | |
 |
15 | Przekaźnik pompy paliwa, przekaźnik rozruchu, ECM, wtryskiwacz #1, #2, #3, #4, WGT Vacuum (DSL), czujnik położenia wałka rozrządu (DSL), elektryczny, zawór sterujący EGR (DSL), skrzynka Diesel (przekaźnik żarowy, Przekaźnik PTC) | |
 |
10 | Przekaźnik wentylatora chłodzącego (HI)/(LOW), przekaźnik A/CON, zawór kontroli oleju, immobilizer, czujnik tlenu ECM (UP)/(DOWN), zawór elektromagnetyczny sterowania przedmuchem #1/#2, czujnik pozycji wałka rozrządu #1/# 2 | |
 |
15A(GSL) | Kondensator, cewka zapłonowa #1, #2, #3, #4, zawór dozujący na wlocie (DSL) | |
 |
10A (DSL) | — | |
 |
10A(G4FA) | PCM (G4FA) | |
 |
10 | Zestaw wskaźników, skrzynka bezpieczników i przekaźników PCB (przekaźnik reflektora (H)) | |
 |
10A(G4FA) | Przełącznik zakresu skrzyni biegów, PCM, tylna lampa zespolona LH/RH, lusterko elektrochromowe, zestaw wskaźników | |
 |
10 | ECM, czujnik deszczu, silnik wycieraczki przedniej, przekaźnik wycieraczki przedniej | |
 |
10 | Reflektor lewy | |
 |
10 | Reflektor prawy |
